Đế sạc không dây cho điện thoại dùng pad IKEA LIVBOJ

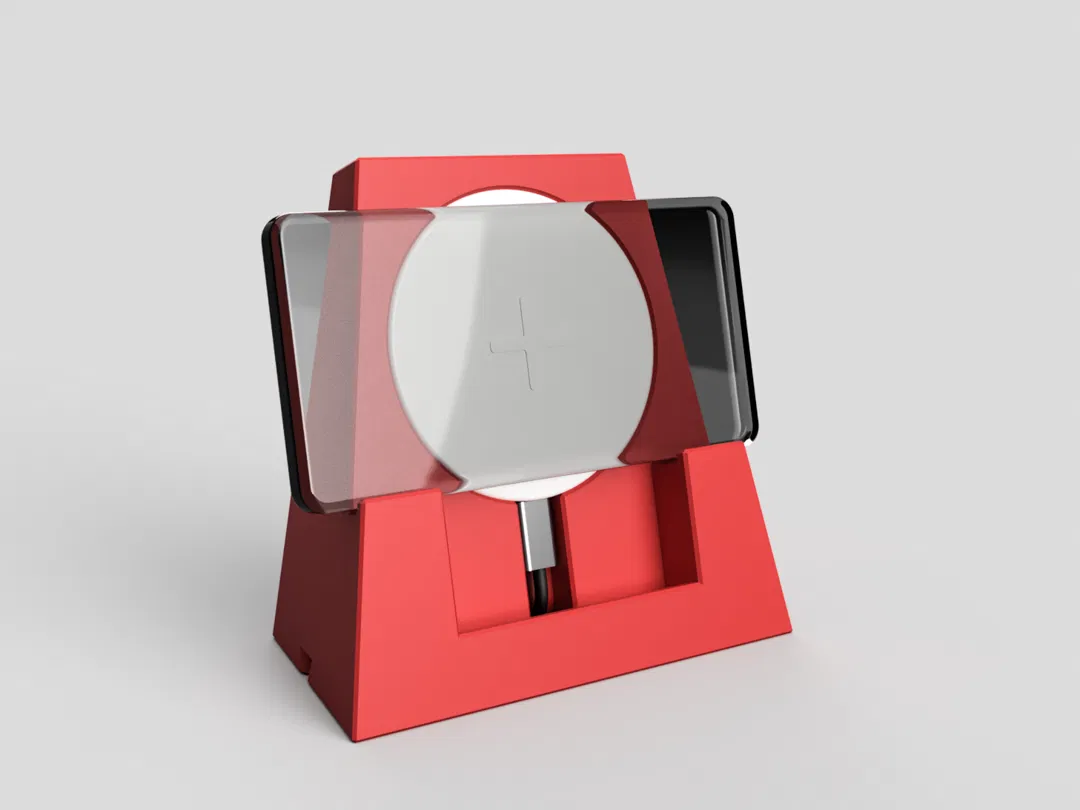

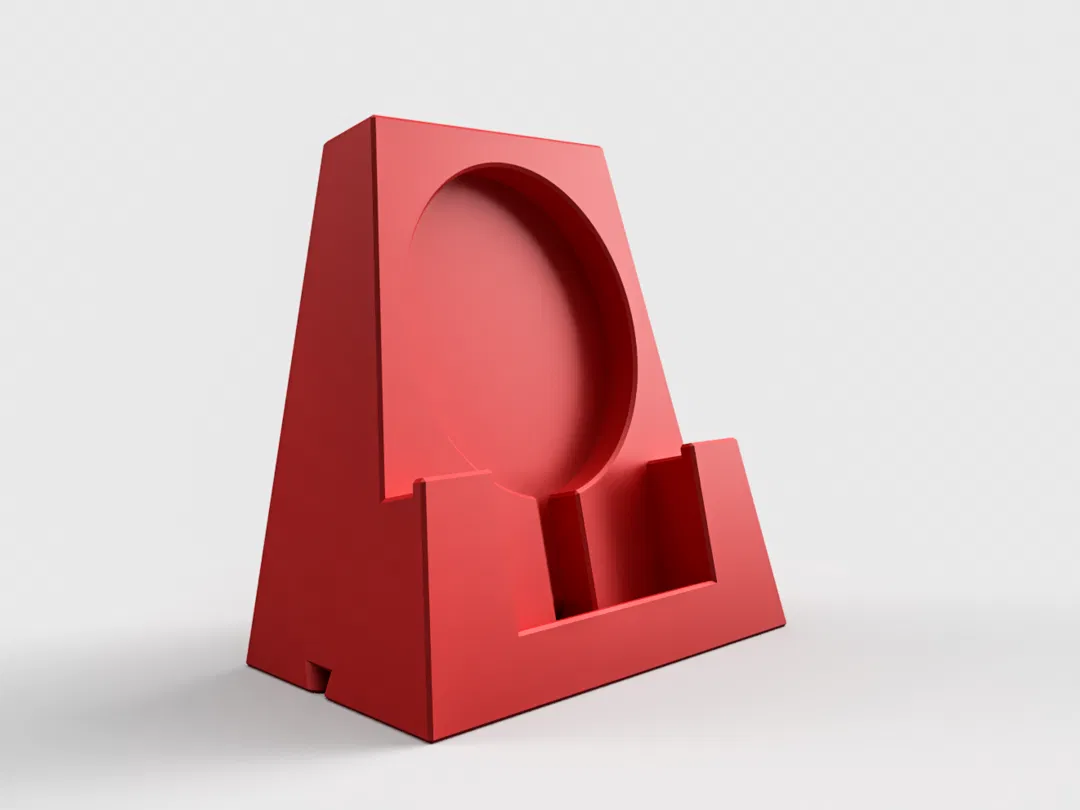

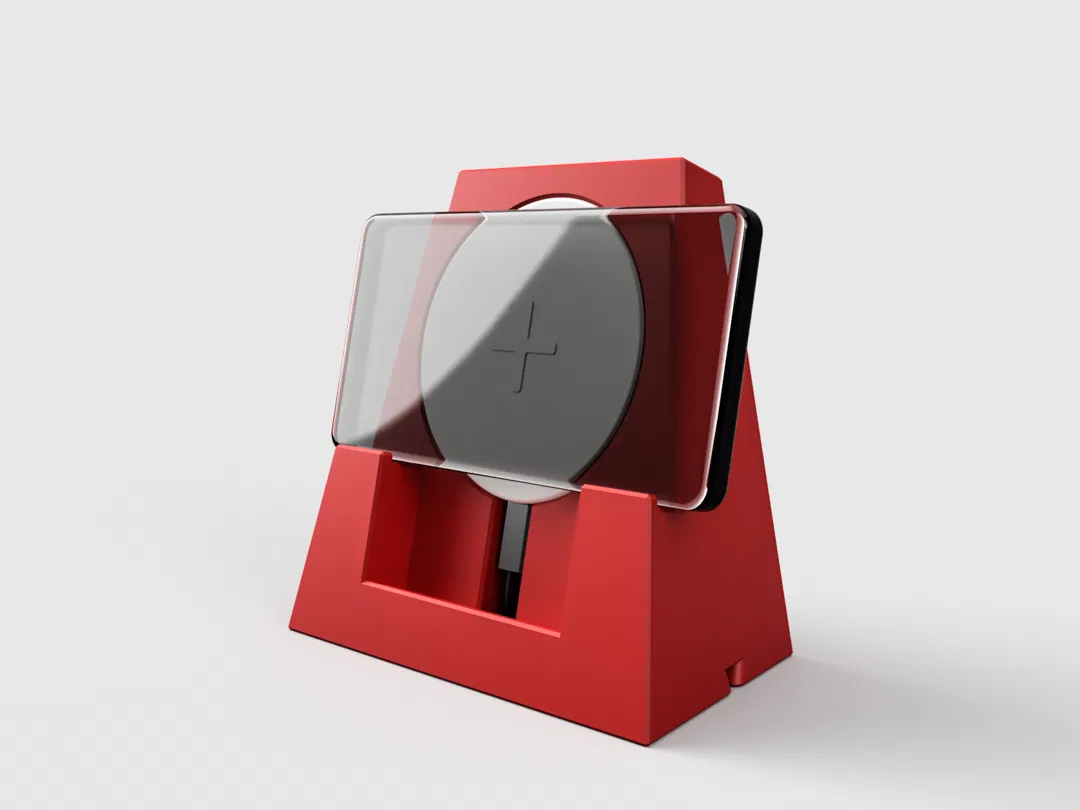

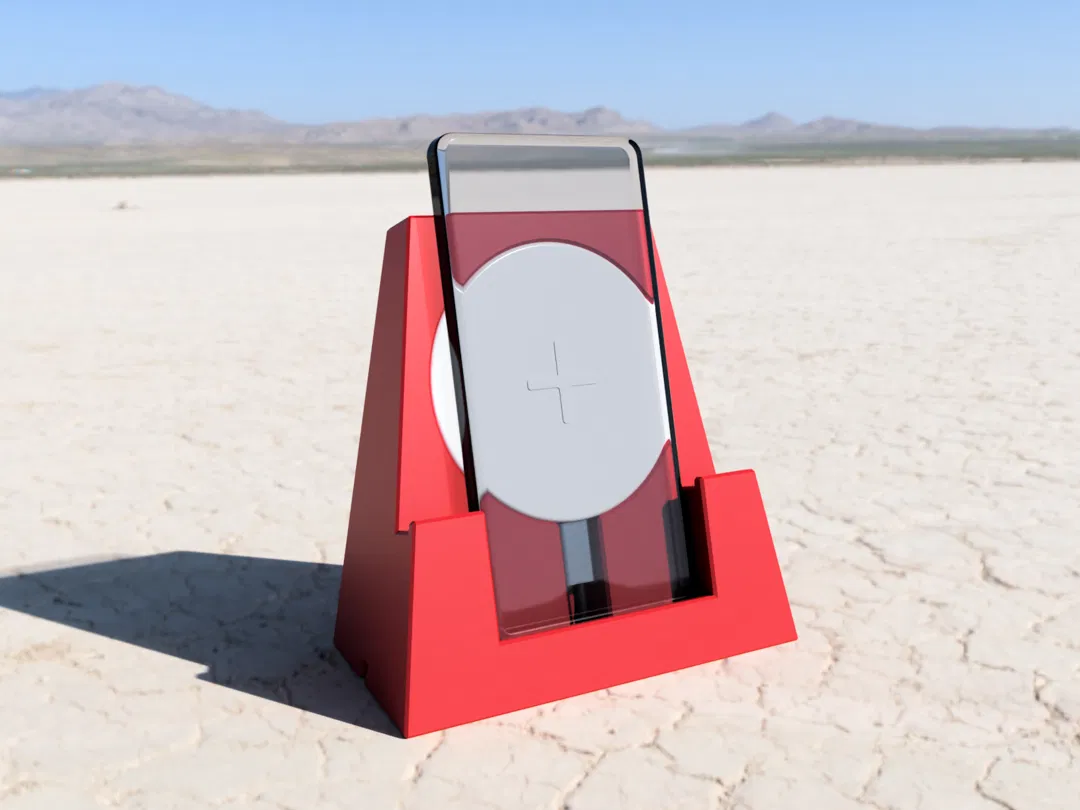

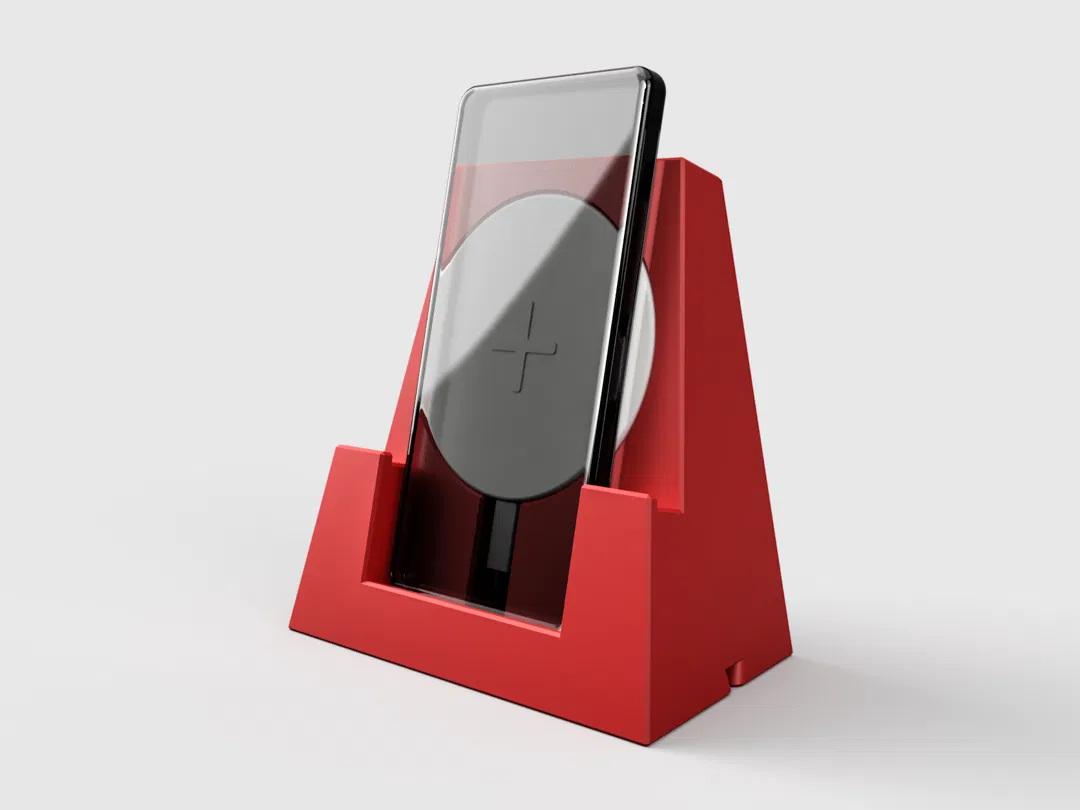

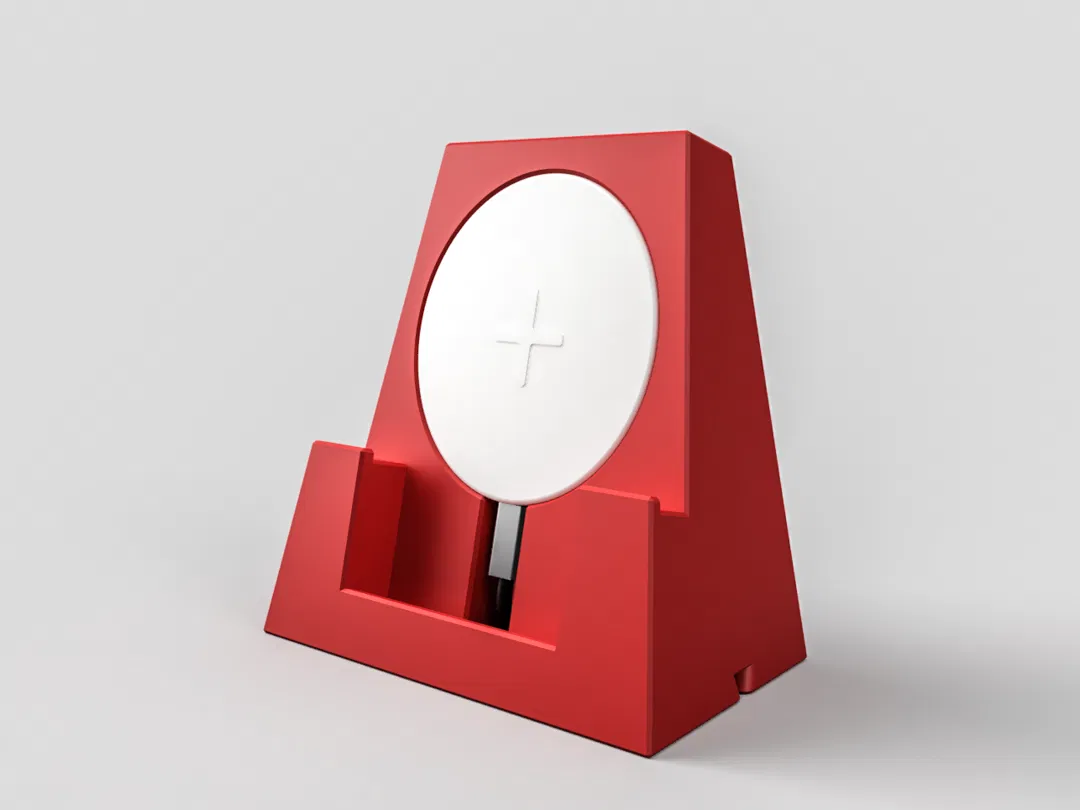

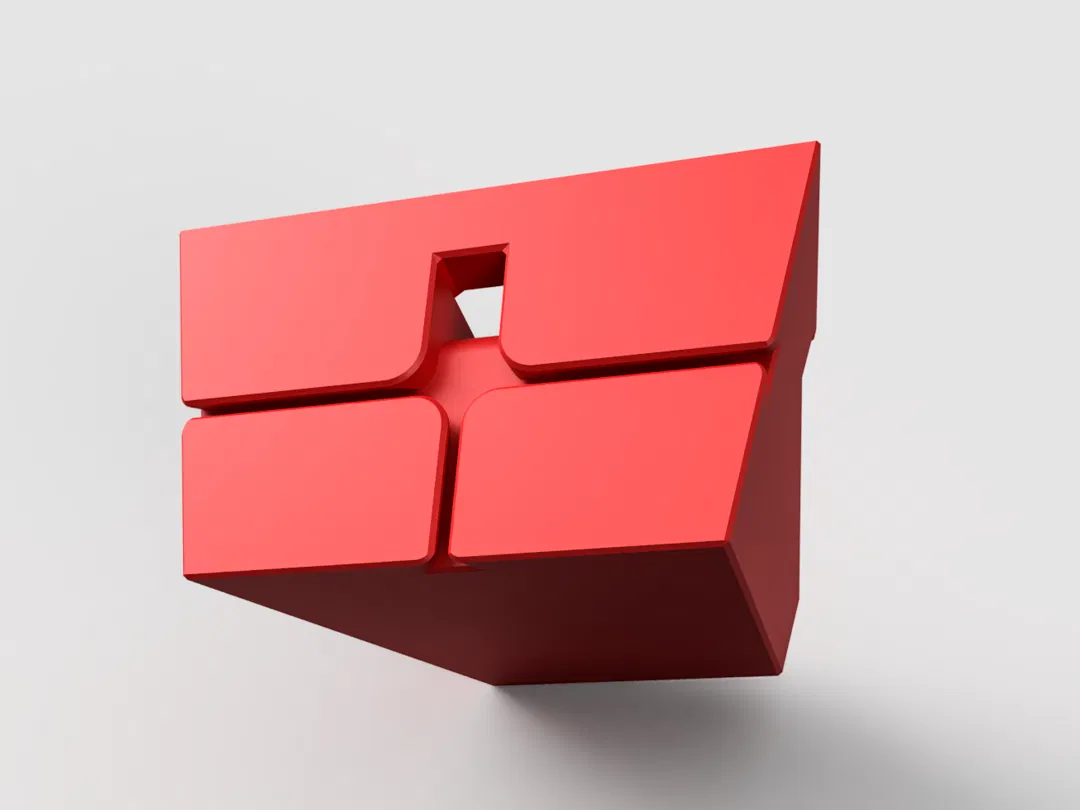

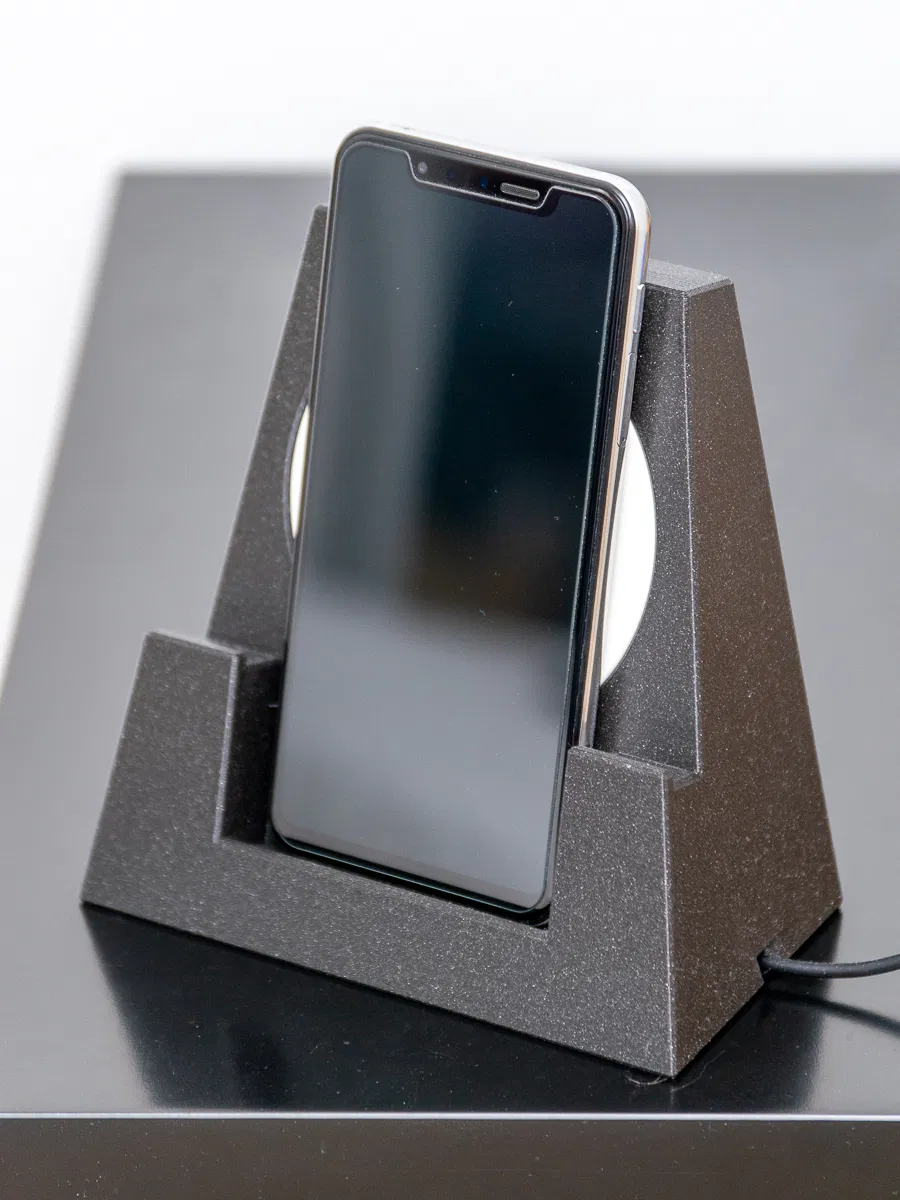

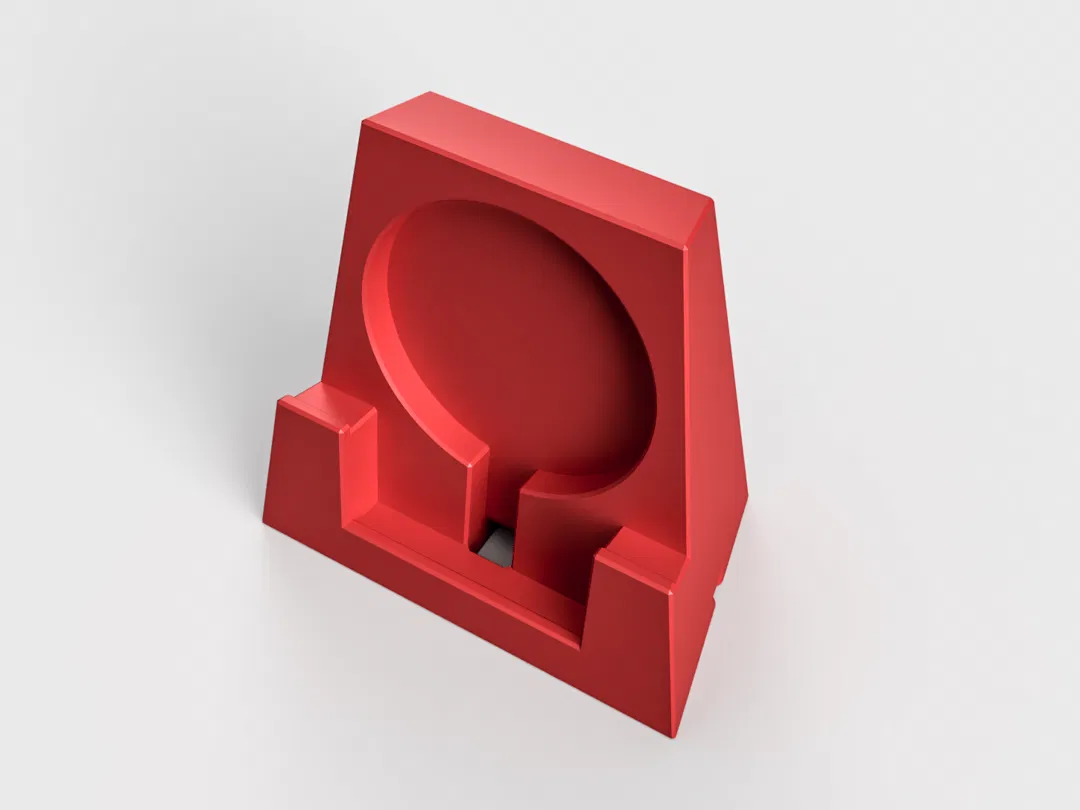

Một cái đế sạc smartphone dạng modular dành cho pad sạc không dây IKEA LIVBOJ. Điện thoại có thể để được cả dọc (portrait) lẫn ngang (landscape) mà pad sạc vẫn nằm ở giữa máy. Dây cáp đi trong một rãnh ở phần đế của giá đỡ, với 3 hướng thoát dây (phía sau hoặc hai bên).

Rất hợp để xem video trong thời gian cách ly vì coronavirus.

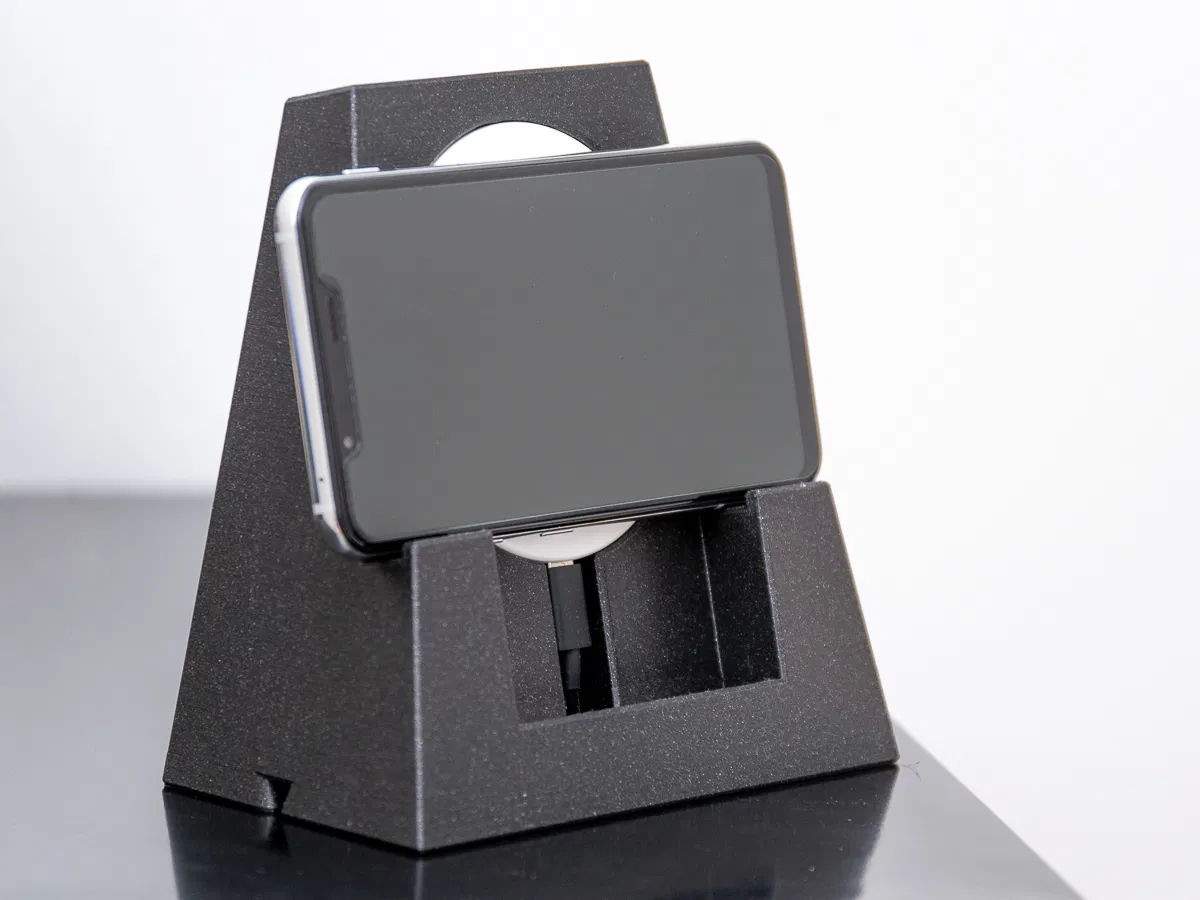

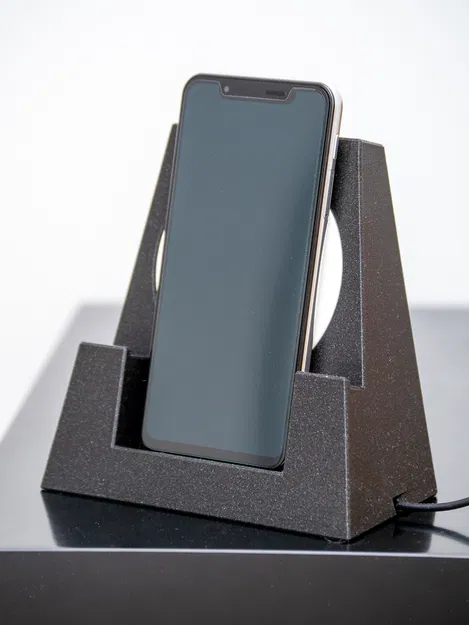

Edit: MINI của mình cuối cùng cũng tới, nên thiết kế giờ đã được test và chạy ổn. Chỉ có phần supports cho phía trên của hốc đặt pad sạc hơi dễ bị không ổn định, nên lưu ý giúp mình; mình sẽ upload Gcode cập nhật với supports bám sát vào model hơn.

Bạn có thể dùng 1 trong 3 file STL cho các kích thước điện thoại khác nhau:

• S: tối đa 145x74x11.5 mm

• M: tối đa 160x80x11 mm

• L: tối đa 170x85x11.5 mm

Hoặc tải model parametric Fusion360 và tùy chỉnh các tham số sau:

• w = Chiều rộng điện thoại*

• h = Chiều cao điện thoại*

• d = Độ dày (depth) điện thoại*

• cable = Độ mở của khe luồn cáp (mặc định trong các STL có sẵn là 3.2 mm)

• alpha = Độ dốc của mặt trước của chân đế (mặc định là 12 độ)

*Lưu ý: thiết kế đã chừa sẵn dung sai cho chiều rộng (4 mm) và độ dày (2 mm), bạn cứ nhập đúng kích thước điện thoại (kèm ốp nếu có dùng) vào phần parameters.

Mình lấy cảm hứng từ các thiết kế này, bạn xem thử nếu đang tìm cái tương tự nhưng khác chút nha :)
https://www.thingiverse.com/thing:3933787
https://www.thingiverse.com/thing:3912629

Ngoài ra còn có một file STL cho tool gỡ pad – dạng nêm / prybar để nạy miếng sạc ra thông qua khe dây cáp.

Hướng dẫn in

Hướng dẫn in:

• In dựng đứng, cho phần đế nằm trên bed; dùng supports cho các lỗ của khe đi dây và cho phần overhang ở phía trên của rãnh đặt pad sạc.

• 2 perimeters với 10% infill là đủ, nhờ hình khối liền (monolithic).

• Tool gỡ pad in tốt nhất khi đặt nằm nghiêng (để bề mặt nêm không bị bậc layer) và để infill đặc (solid infill).
