Motor mount Duender bản rộng cho trục y 4040

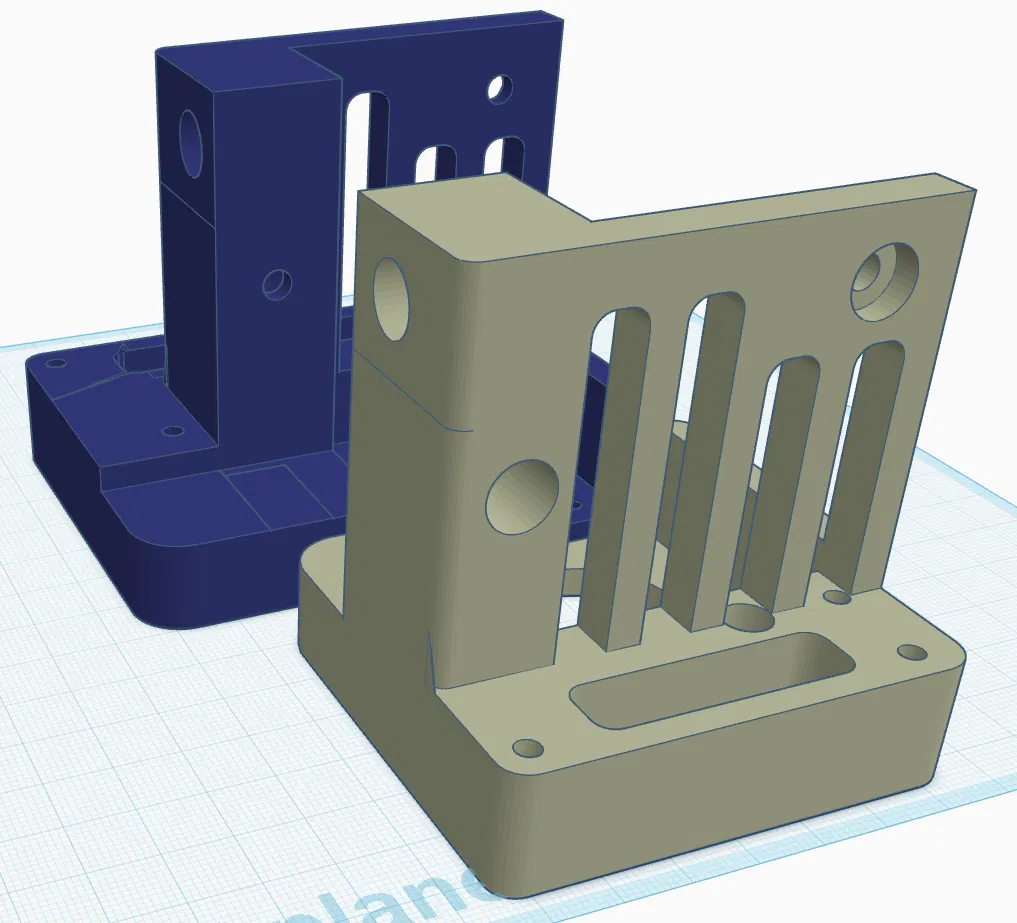

Bộ motor mount bản rộng cho Duender dùng MGN9 và 4040 trục y khi cần đặt y rail ở outer v-slot (cách nhau thêm 40mm so với stock). Giữ vị trí motor và các điểm bắt ốc stock, canh beltpath theo outer slot.
Mô tả
Nếu bạn đang tính build một con Duender dùng rail MGN9 và nhôm định hình trục y là 4040, nhưng thay vì chạy rail y MGN9 trong inner v-slot bạn lại cần nó chạy ở outer v-slot, thì mấy cái motor mount này là dành cho bạn.
Bạn build frame theo đúng hướng dẫn Duender stock, nhưng dùng 4040 đặt sao cho bị “lòi” ra hai bên khung một nửa. Mấy cái mount này sẽ giữ motor ở đúng vị trí stock, đồng thời vẫn giữ nguyên toàn bộ điểm bắt ốc stock (bắt vào đầu của 2020 cross brace, bắt vào mặt sau của 2020 cross brace, và bắt vào góc trong phía dưới ở đầu của 4040 y rail). Thay vì để beltpath trước–sau canh theo inner v-slot của 4040, mấy cái mount này canh theo outer slot để bạn có thể gắn y rails cách nhau xa hơn.
Lưu ý là gắn rail kiểu này sẽ không làm tăng hành trình trục x của Duender; nó chỉ giúp bạn dùng được một thanh nhôm trục x dài hơn bản stock. Bạn vẫn phải tự tính cách xử lý endstop (nếu có dùng).
