Đui đèn LED xoay bật/tắt cho Helferlein 13 - Little Helper / little bulb

Động lực

Mình thấy một mẫu “Helferlein / Little Helper” khá hay của DIY Wizard
(dựa trên mẫu nổi tiếng “Dummy 13”).

Để làm sáng bóng đèn thì có thể đặt mua một thiết bị bật/tắt bằng nam châm... nhưng mình không có sẵn để làm kịp trong thời gian ngắn.

Khi mình thử in mẫu, phần lamp socket có sẵn chỉ cho ra chi tiết chất lượng chưa ổn khi in bằng PETG (theo khuyến nghị).

Về phần chiếu sáng thì mình chỉ có sẵn Mini LED Light sau đây:
https://www.amazon.de/dp/B0F9F22FFC?ref=ppx_yo2ov_dt_b_fed_asin_title

Vì vậy mình quyết định thiết kế một lamp socket cắm ráp (pluggable) hoàn toàn mới để:
  a) tích hợp Mini LED Light đang có
  b) có giải pháp switch cơ (mechanically switchable) chỉ bằng cách xoay bóng
  c) có chi tiết chắc chắn, in PETG ra chất lượng ổn và có thể cắm lắp với nhau đơn giản

Giải pháp

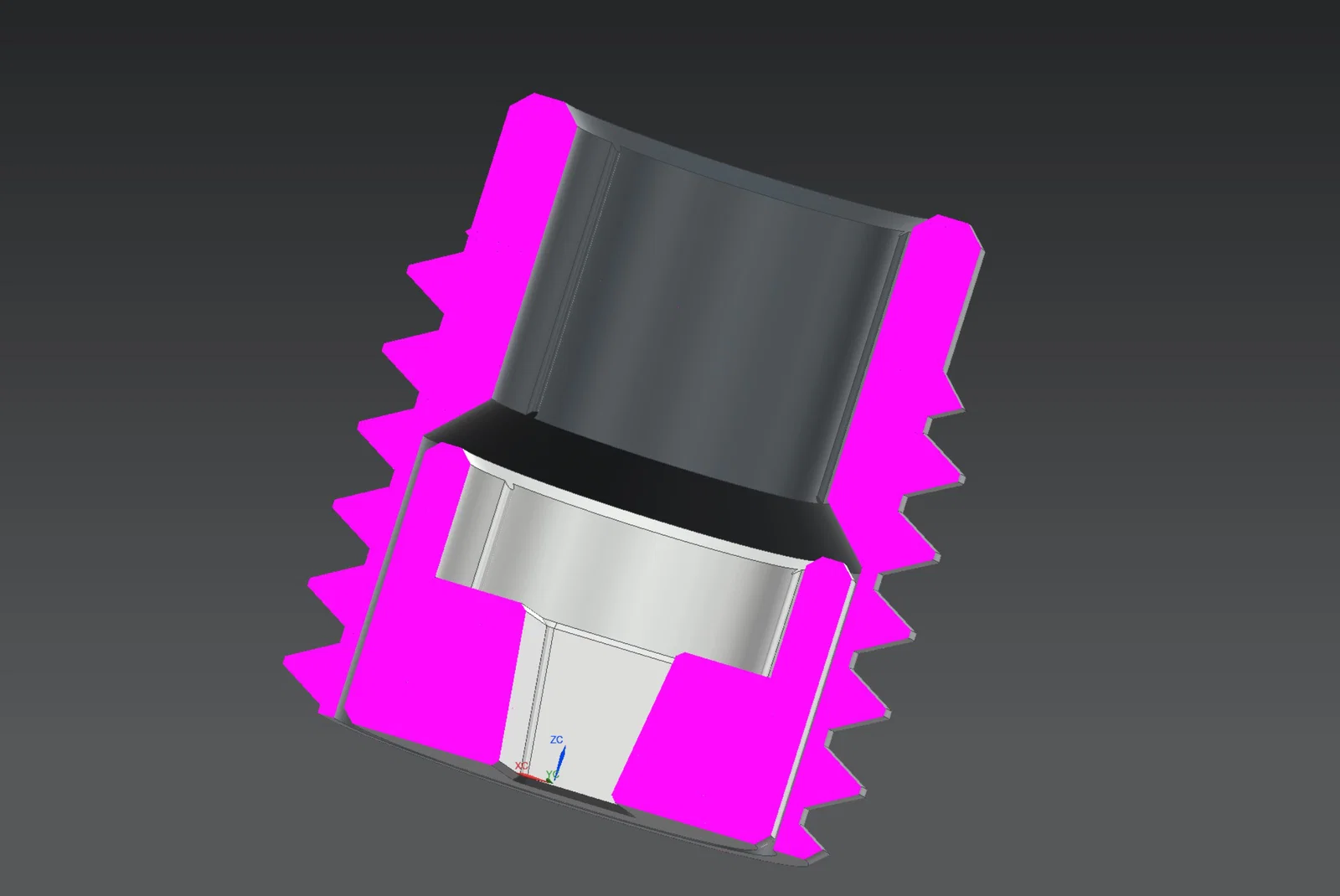

Mini LED Light hơi to nên không vừa trong bóng, vì vậy mình quyết định scale model lên 150%.
Nhờ vậy lamp socket đủ lớn để tích hợp Mini LED Light.
Đồng thời các chi tiết cũng đủ lớn để cho ra giải pháp chắc chắn.

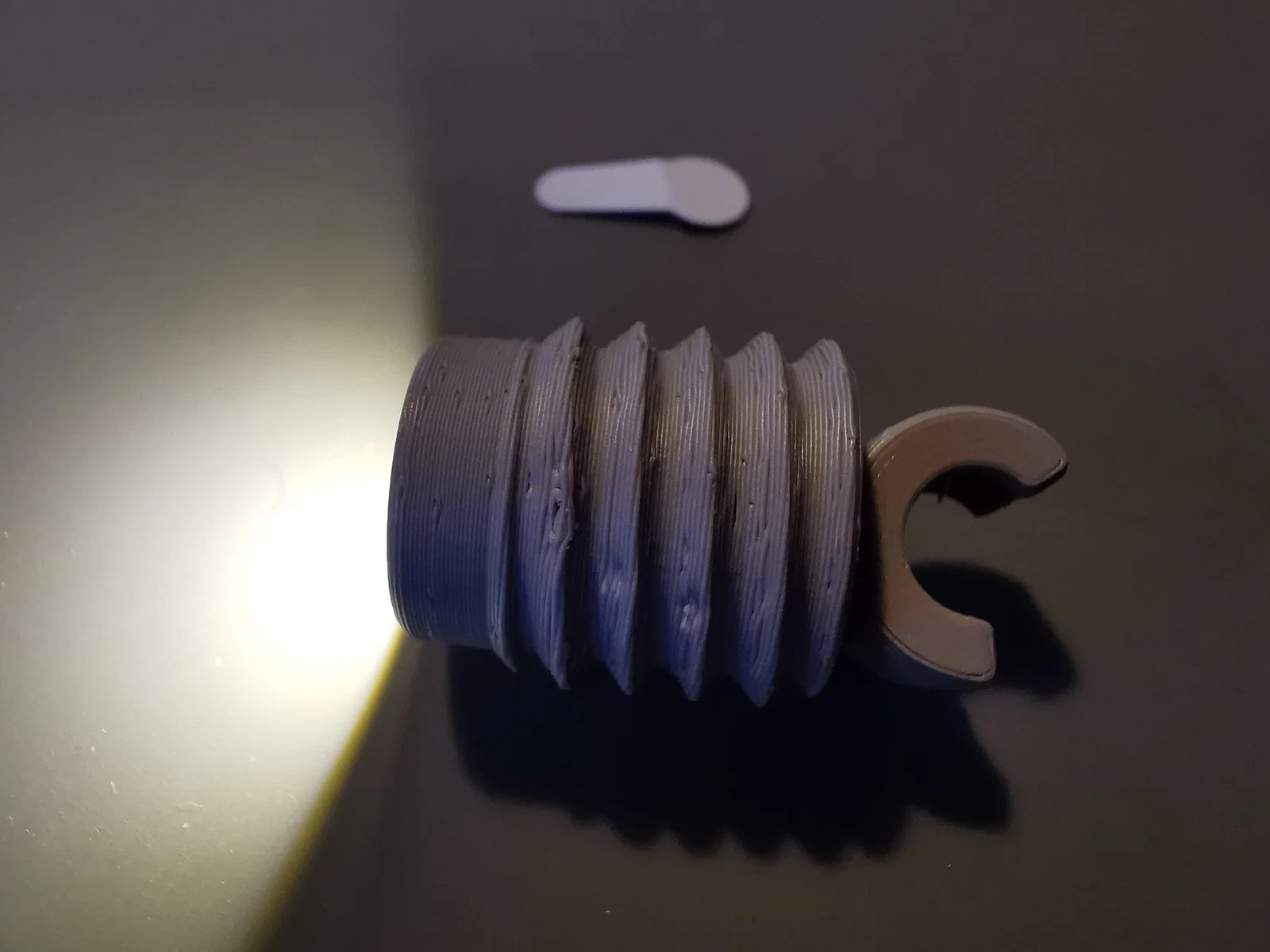

Mini LED Light được bật/tắt bằng cách xoay phần đáy theo chiều kim đồng hồ/ngược chiều kim đồng hồ.

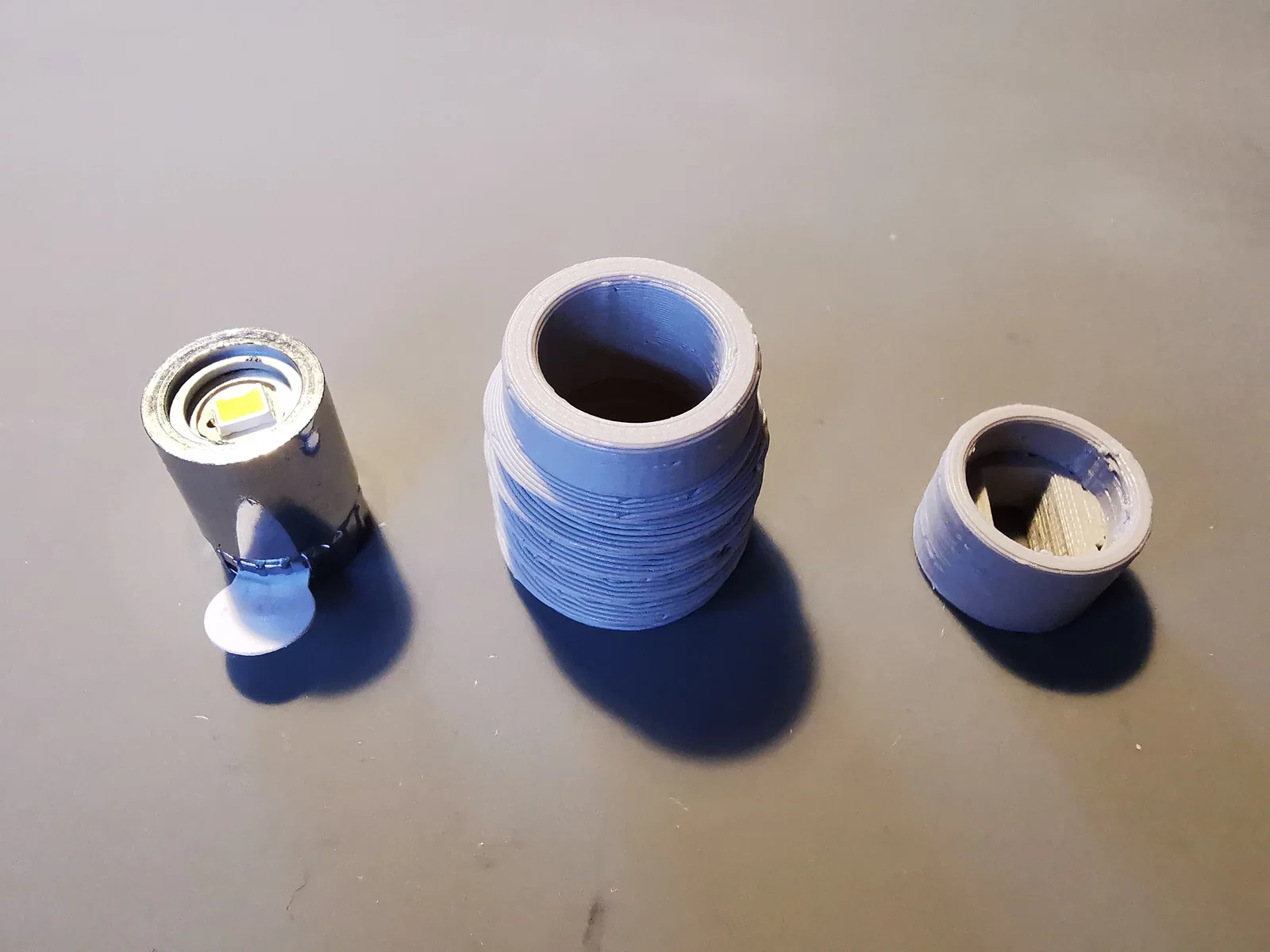

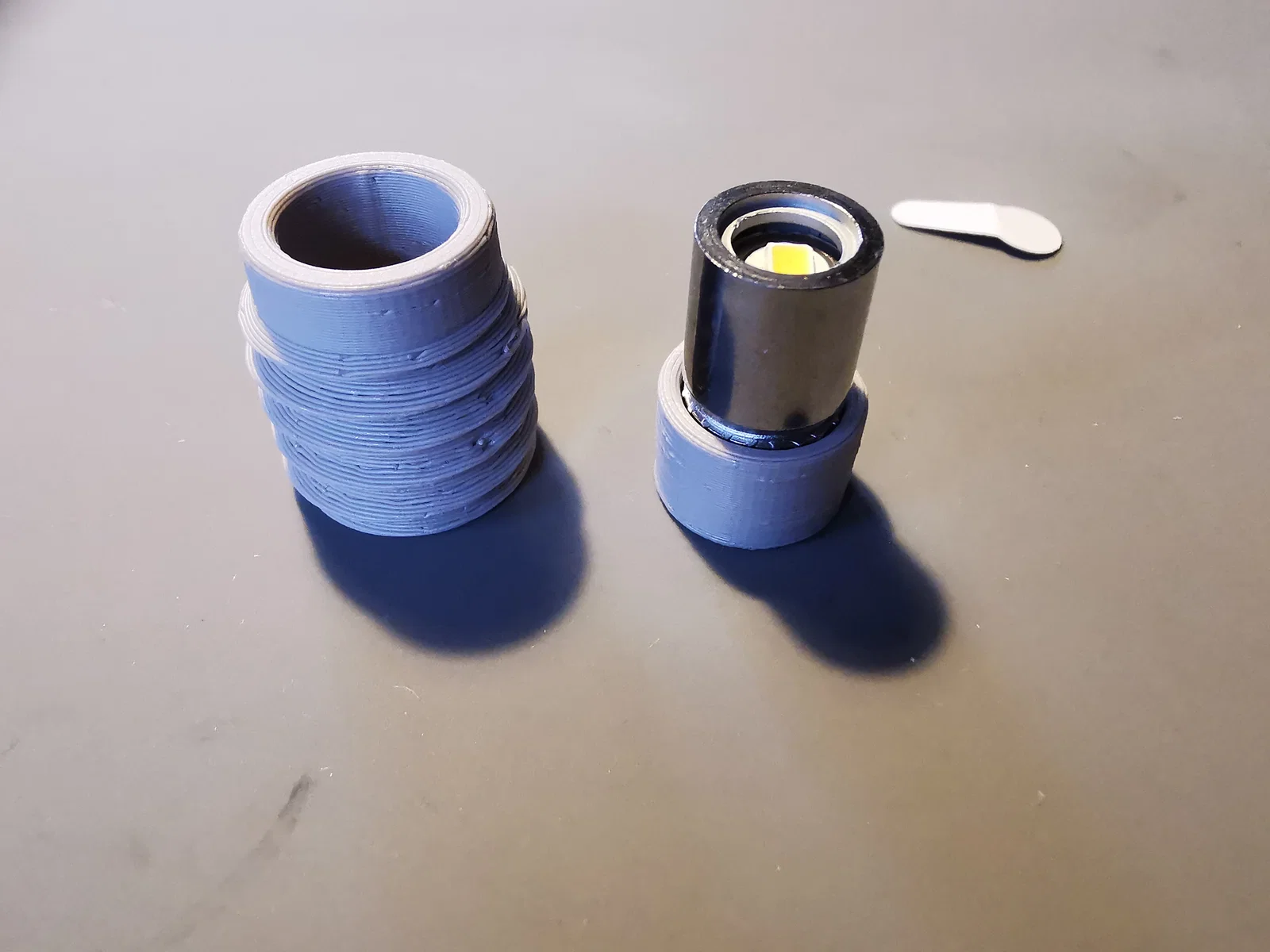

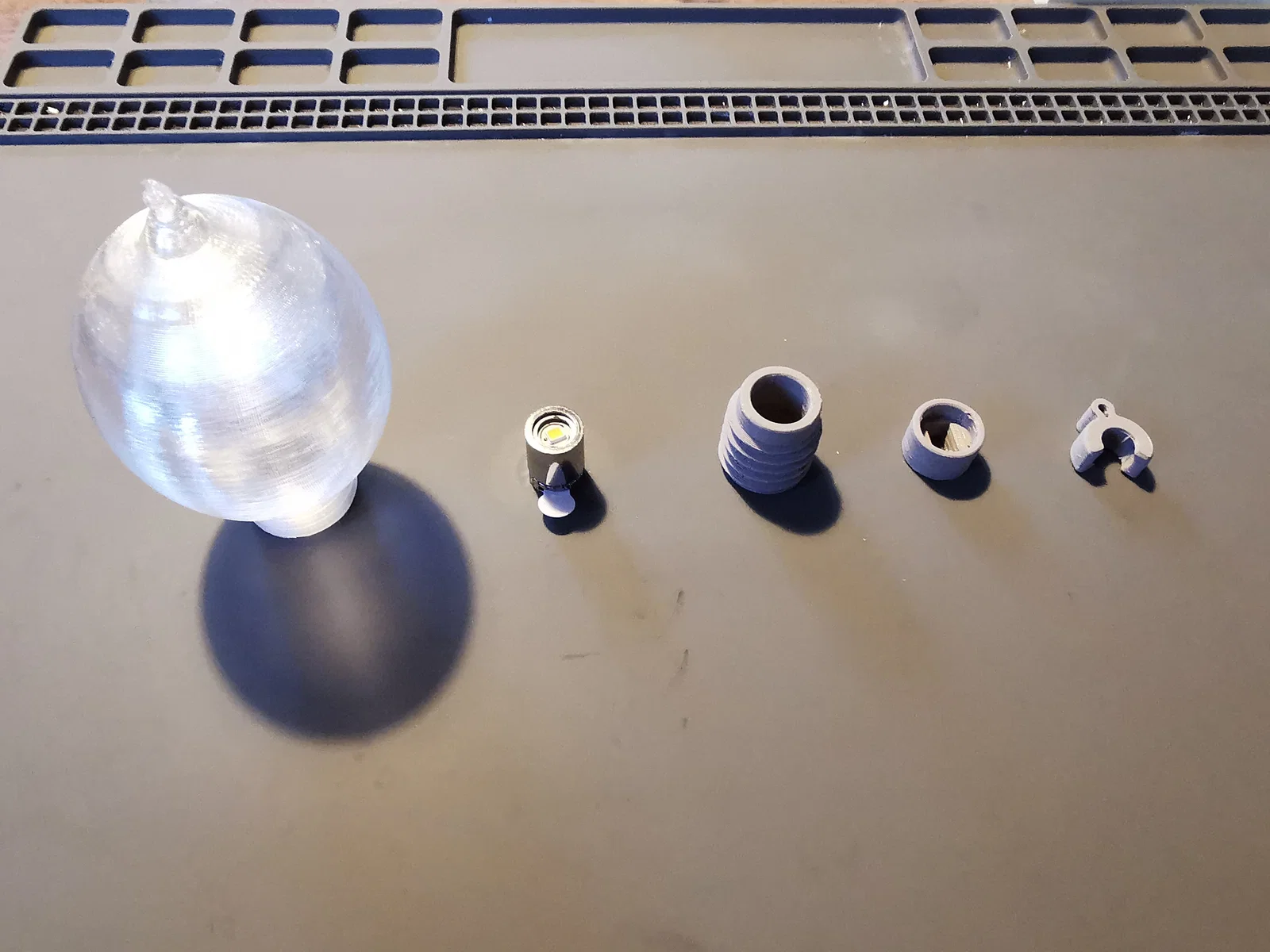

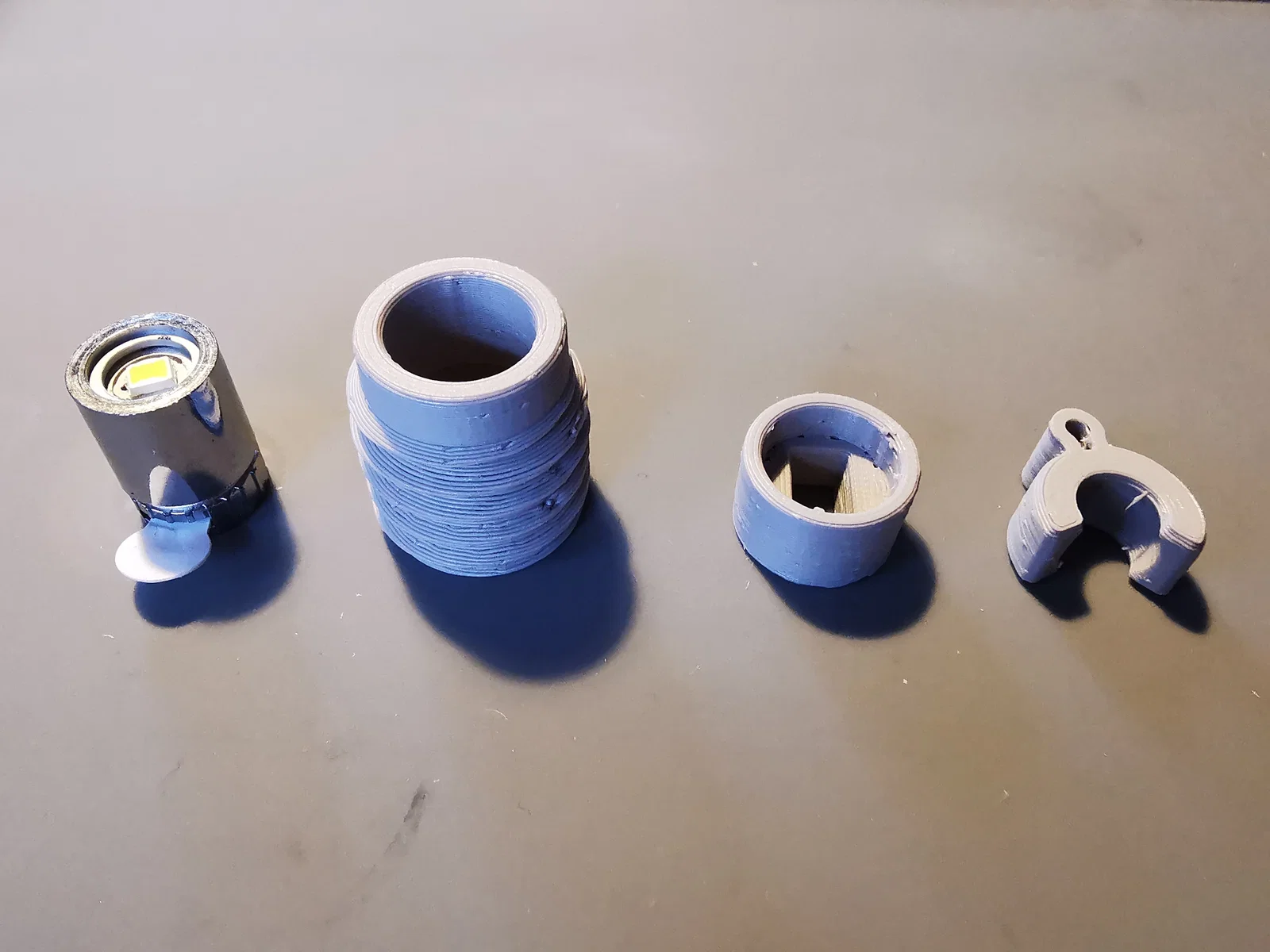

Phần dưới của lamp socket:
   a) giữ phần đáy của Mini LED Light

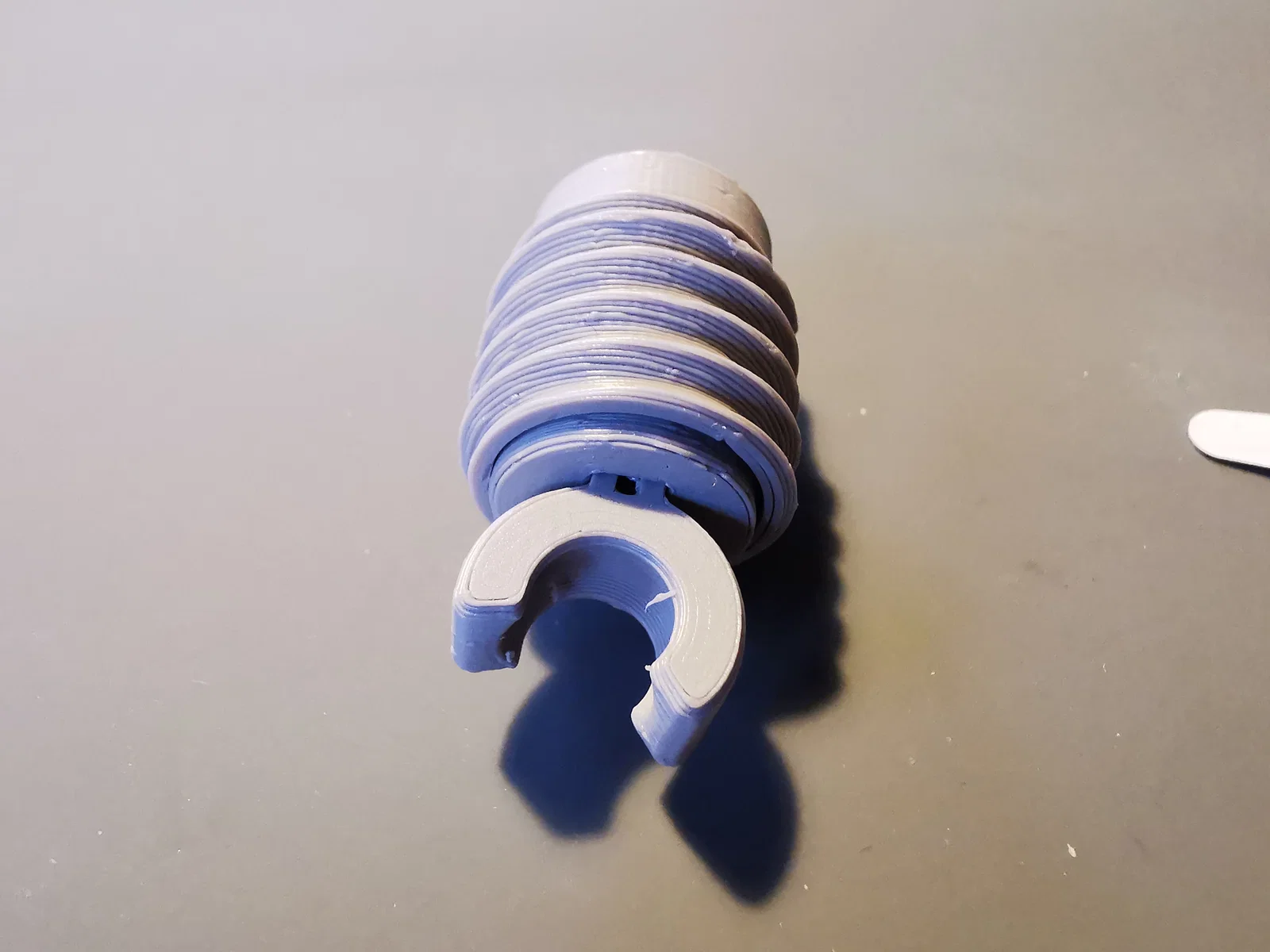

   b) có khe để bấm (snap) chi tiết “Body2_(1).stl” đi kèm theo model

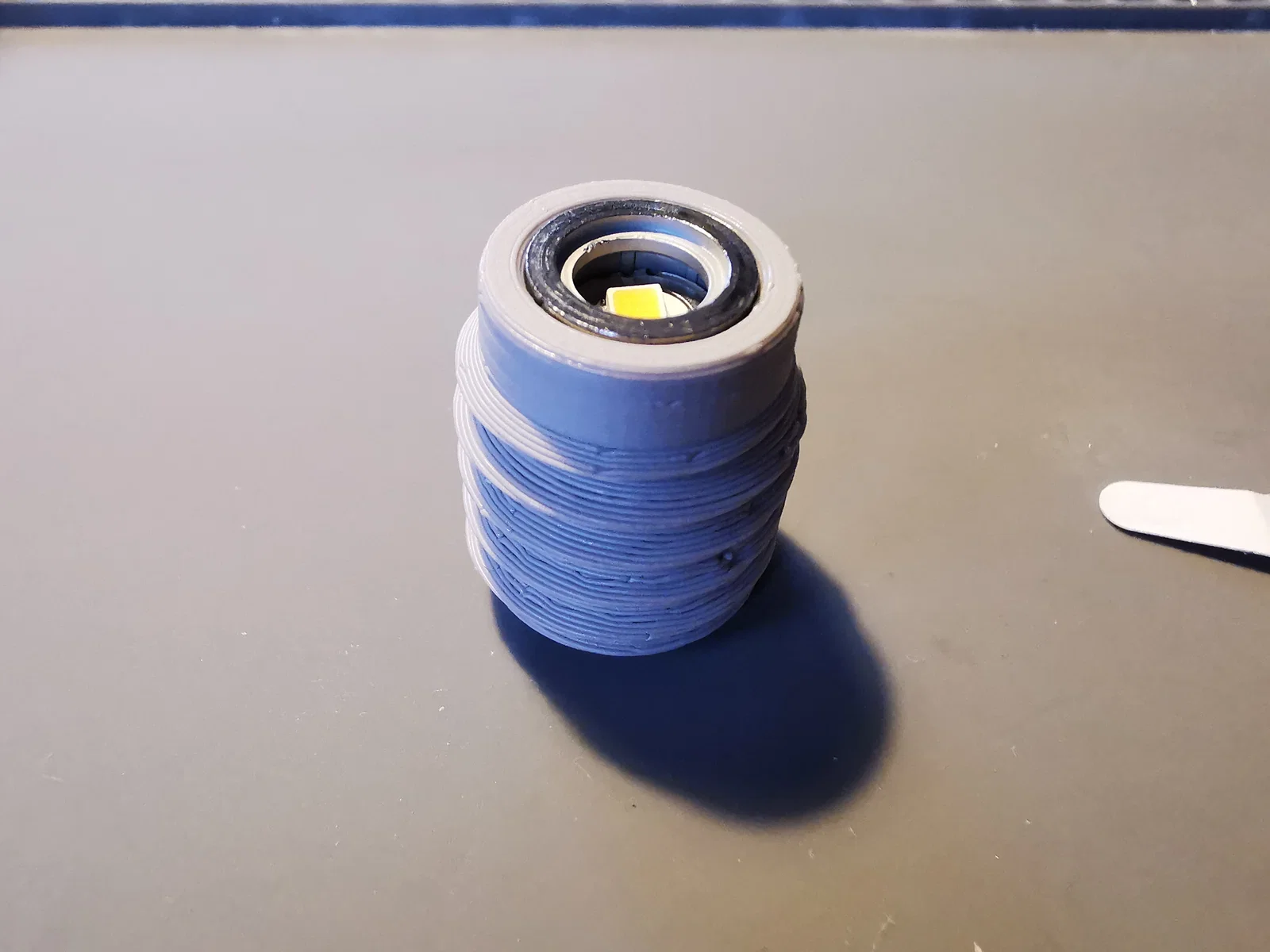

Phần trên của lamp socket:
   a) giữ phần trên của Mini LED Light

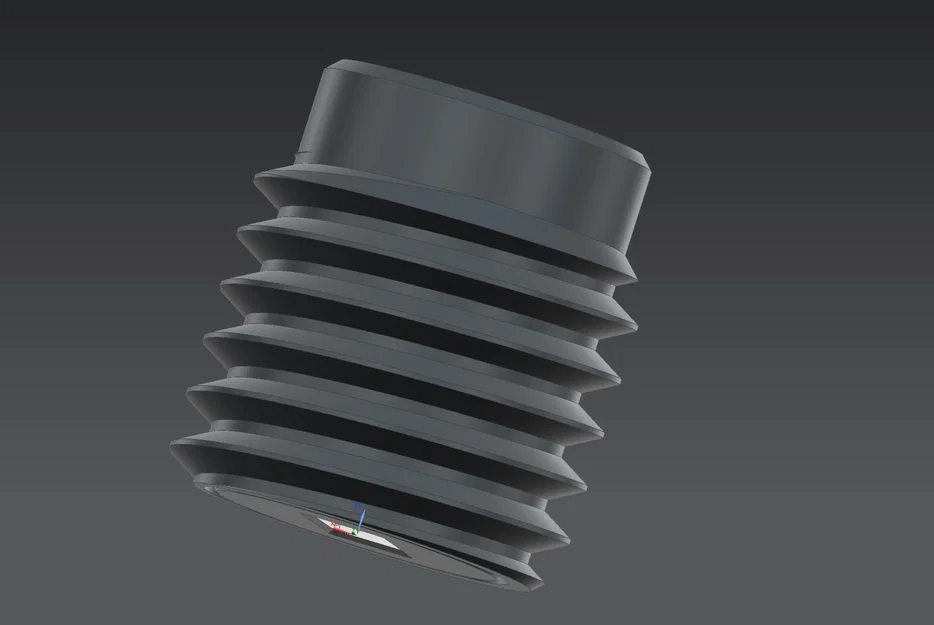

   b) có ren (thread) khớp cho bóng trong suốt, giữ bóng đủ chặt
        để có thể thao tác/xoay công tắc Mini LED Light mà không bị trượt

In ấn

   material:                 PETG
   layer height:           0.2mm
   support:                  không cần
   brim:                       không cần
   print orientation:   Phần trên - mặt trên hướng xuống
                                   Phần dưới - mặt dưới hướng xuống
   print sheet:            satin metal sheet (hoặc loại tương đương phù hợp)
   colour:                    Xám

[Gợi ý]

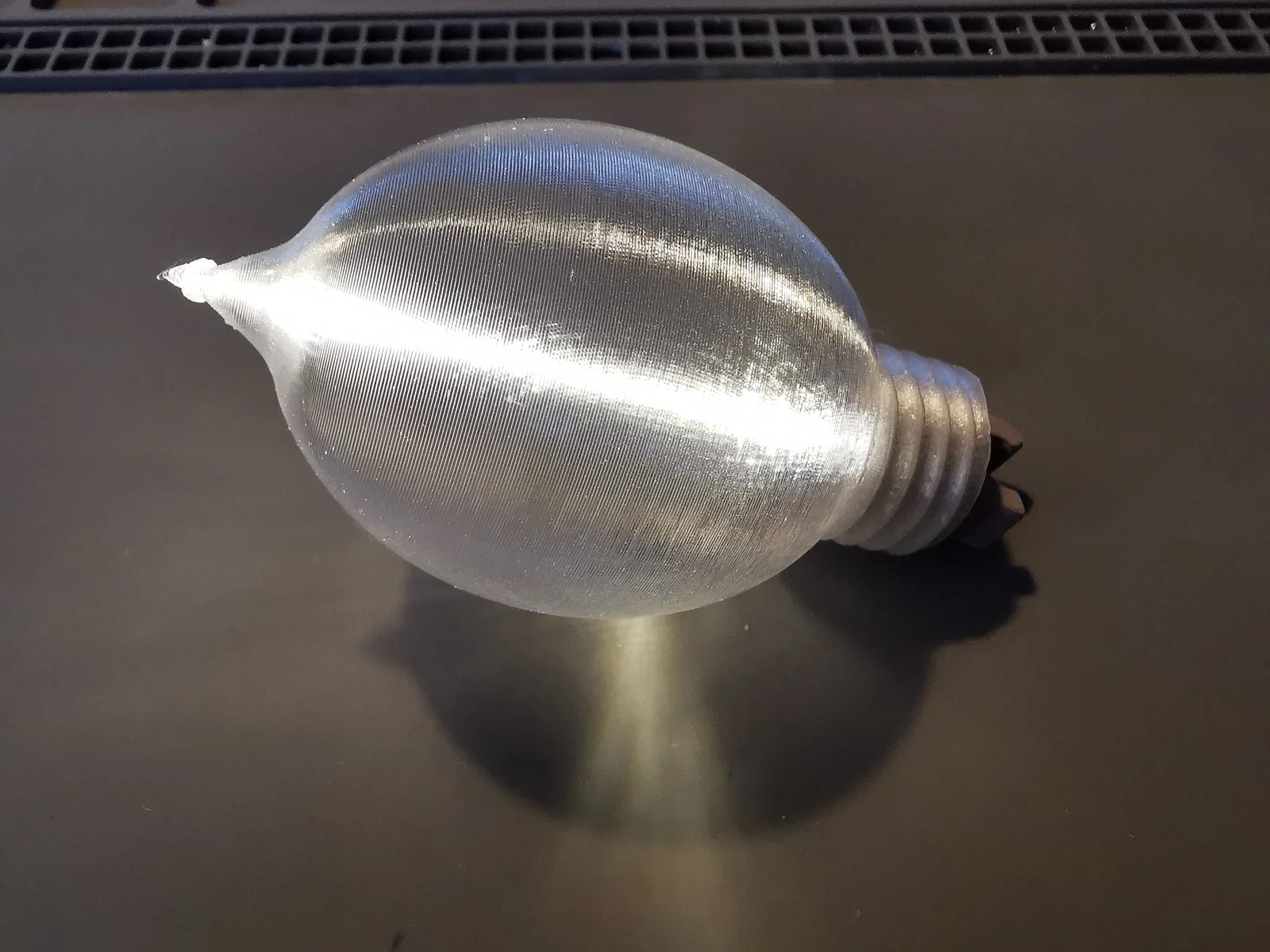

In phần bóng theo vase mode để được bóng trong suốt đẹp.
(Mình chỉ test lắp ráp model với kiểu in này. Mình dùng PETG trong suốt cho các bản in.)
