Giá đỡ góc L cho các profile vuông 15x15 mm
Mảnh góc này có thể được sử dụng để kết nối hai cấu hình vuông (ví dụ: từ nhôm) với góc vuông với nhau
Mô tả

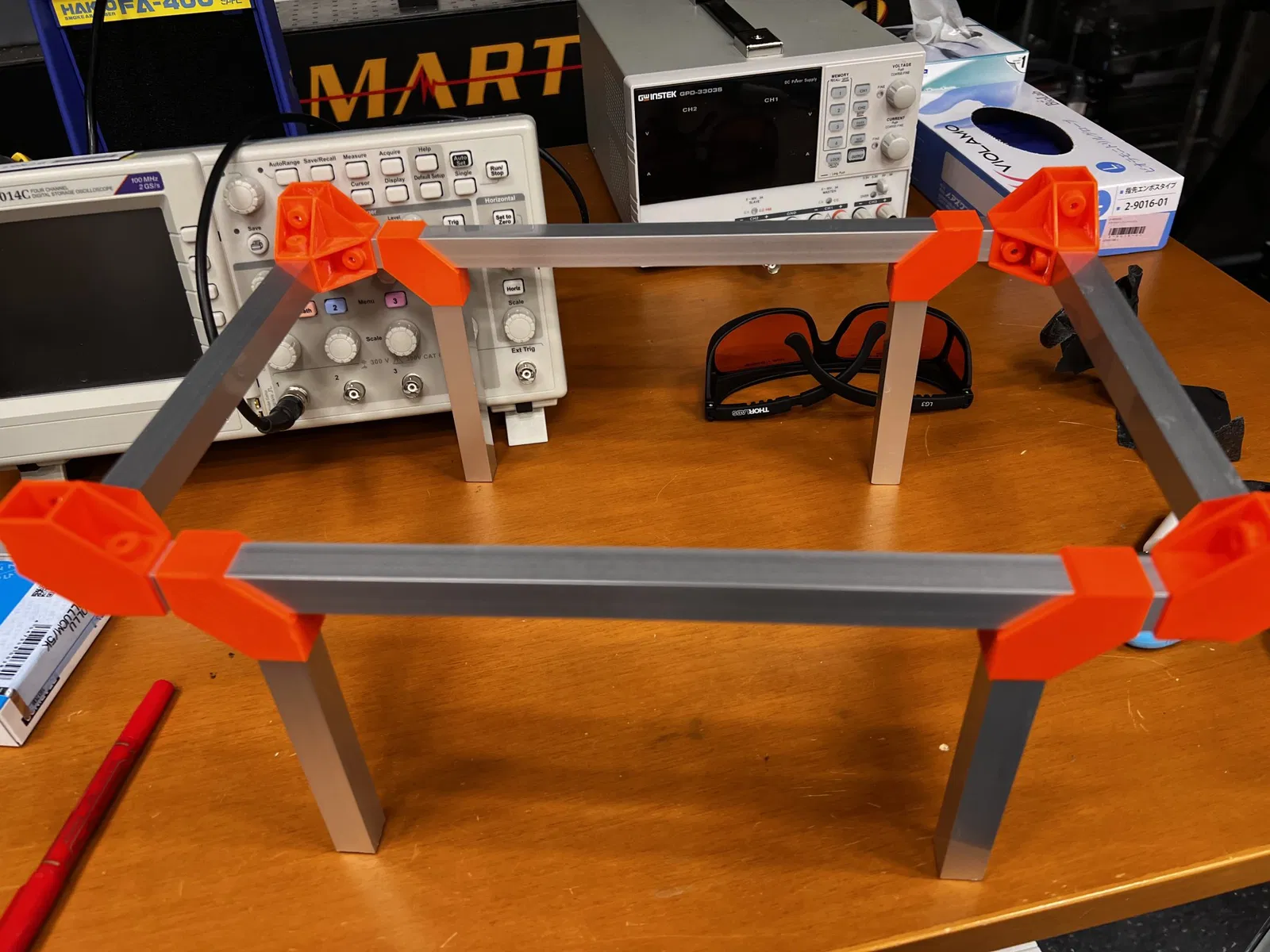

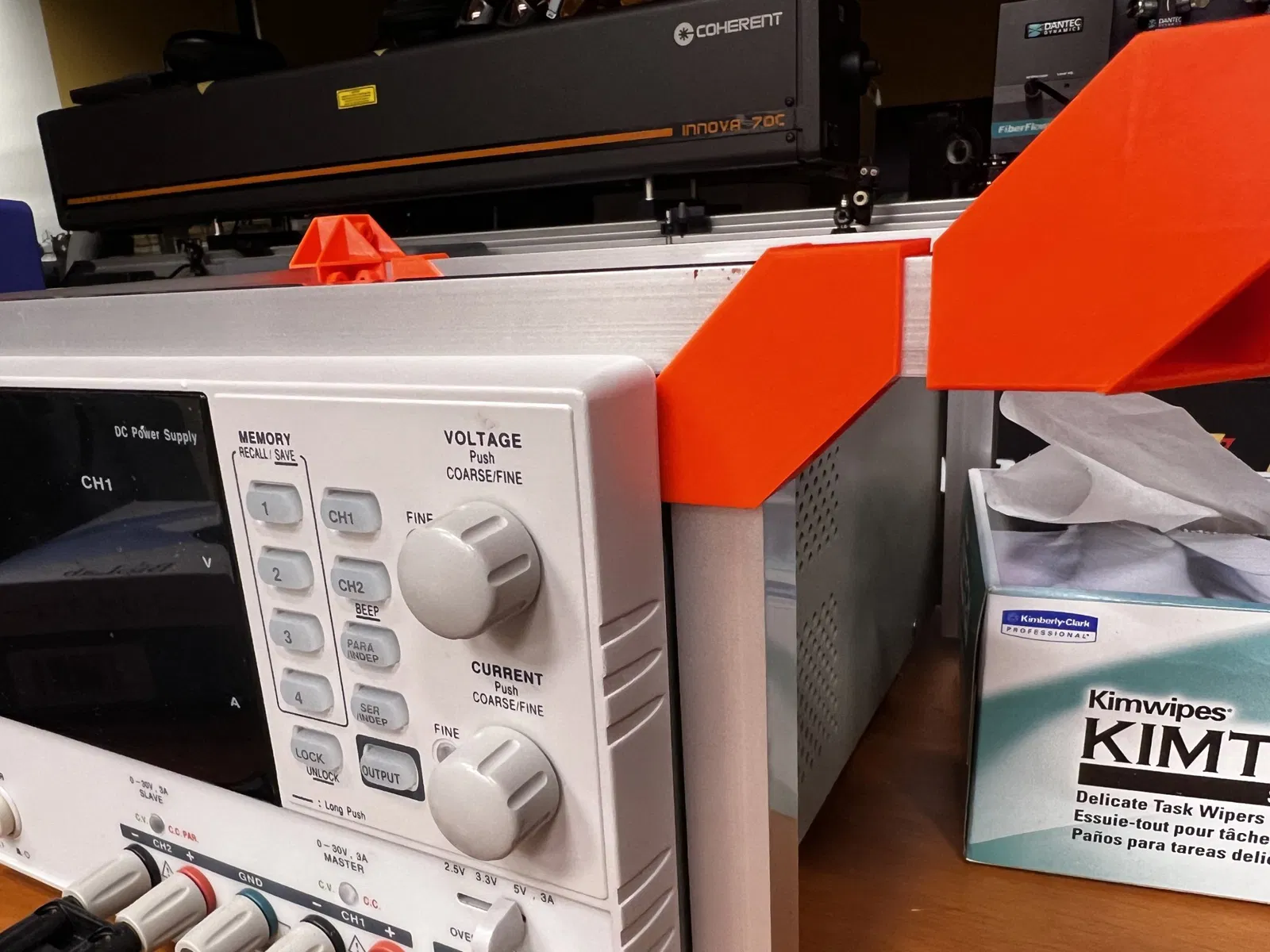

Tôi cần một cách dễ dàng để kết nối một số thanh nhôm 15 mm x 15 mm để tạo thành một khung chắc chắn. Tôi đã tạo tệp trong OpenSCAD (tệp được cung cấp) vì vậy nếu bạn cần độ dày tường, chiều dài hoặc kích thước thanh khác, bạn có thể tự tạo nó bằng mã của tôi hoặc chỉ cần để lại một bình luận và tôi sẽ tải lên một tệp mô hình mới.

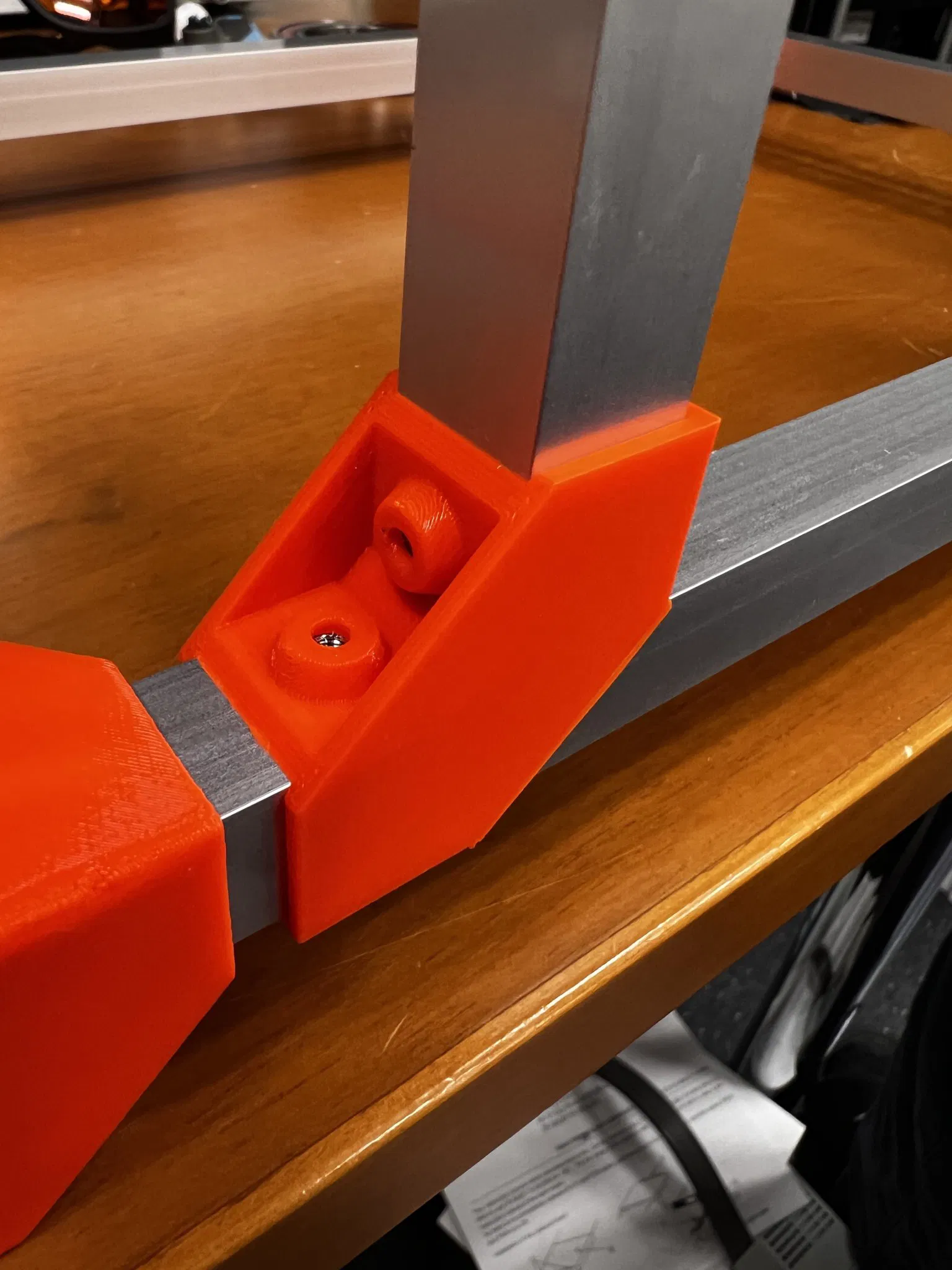

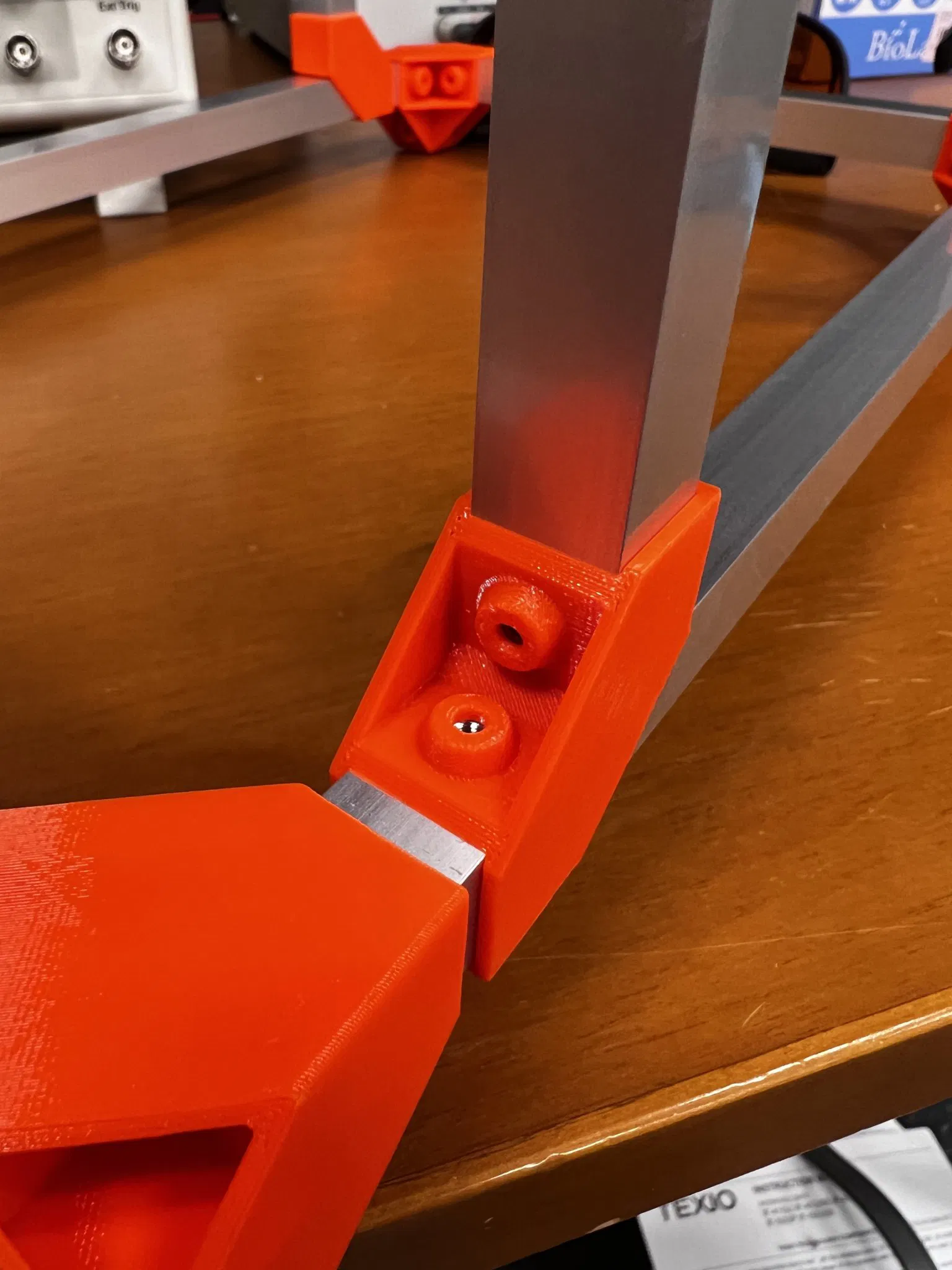

Giá đỡ có lỗ cho đai ốc M3 ở bên trong. Cùng với một bu lông M3 hoặc một vít M3, đai ốc này được sử dụng để cố định thanh khi nó ở vị trí chính xác.
Giá đỡ có thể được in mà không cần hỗ trợ. Tôi đã in và thử nghiệm nó bằng Prusament PETG và cũng đã cung cấp GCode cho điều đó.
Thiết kế được lấy cảm hứng (cụ thể là góc in để có một phần không cần hỗ trợ và cơ chế cố định) từ giá đỡ góc ba chiều này: 1"/25.4mm corner bracket
