Đế Diorama có Pin & Cổng USB-C cho LED (⌀10cm)

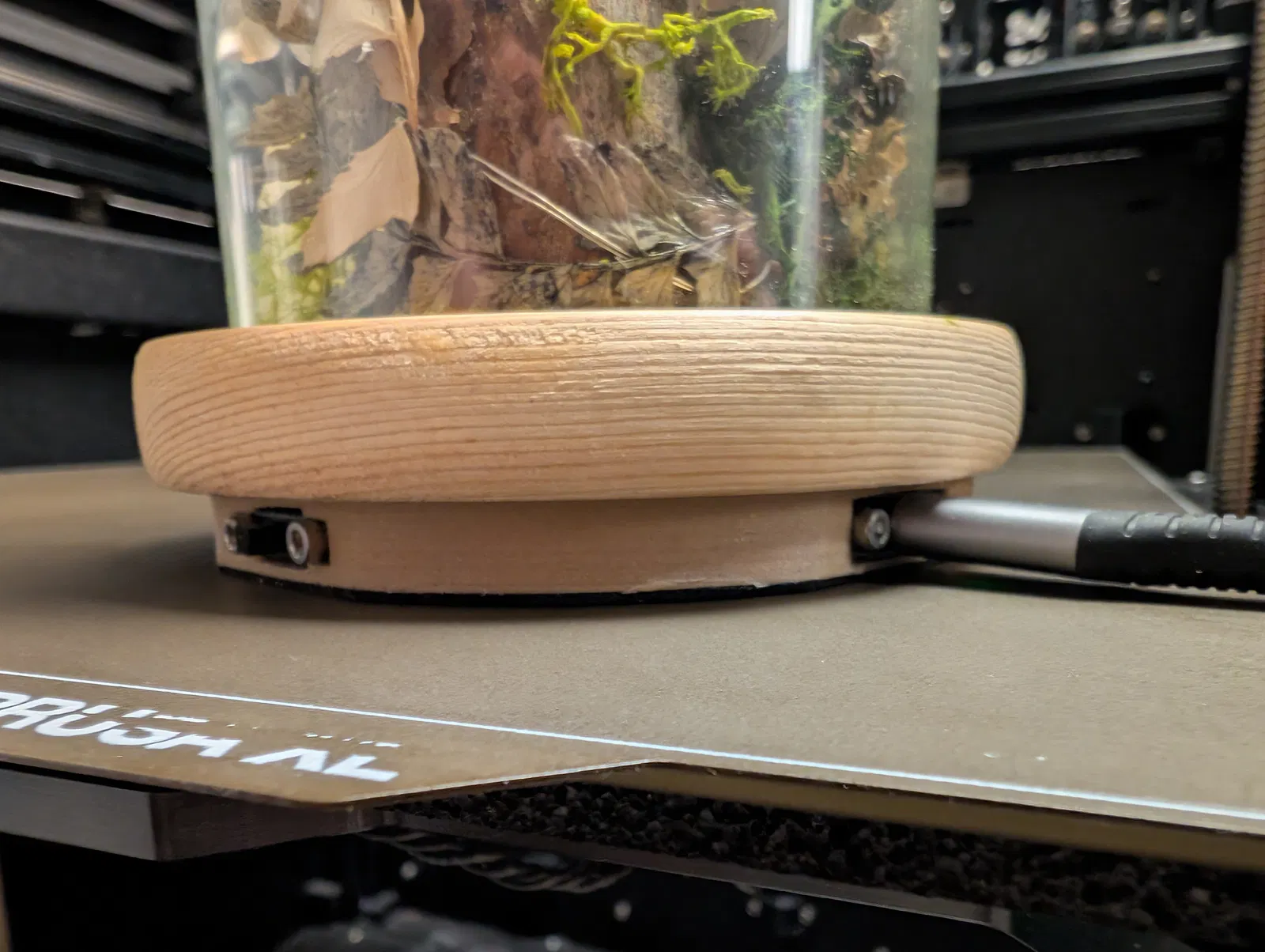

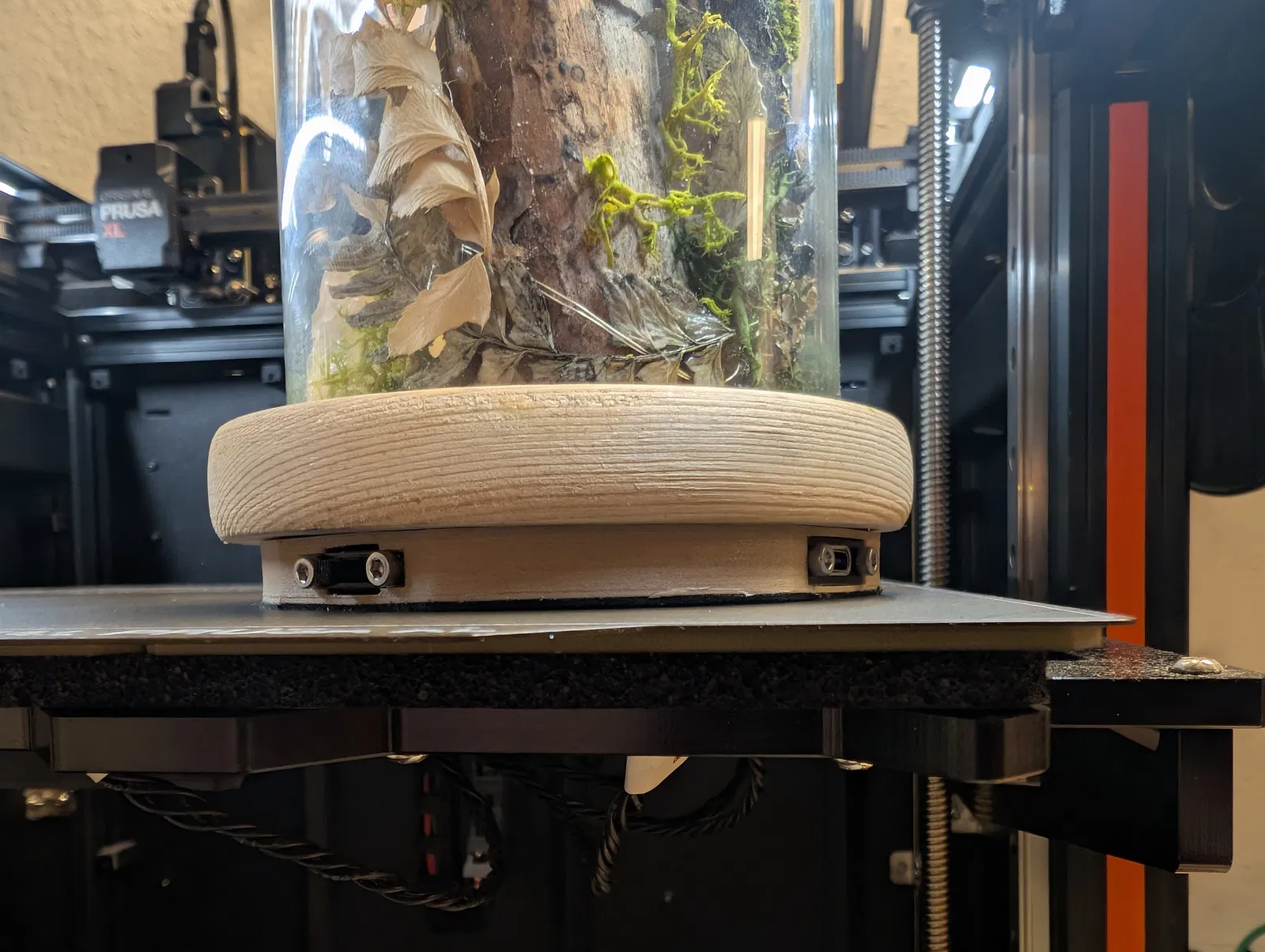

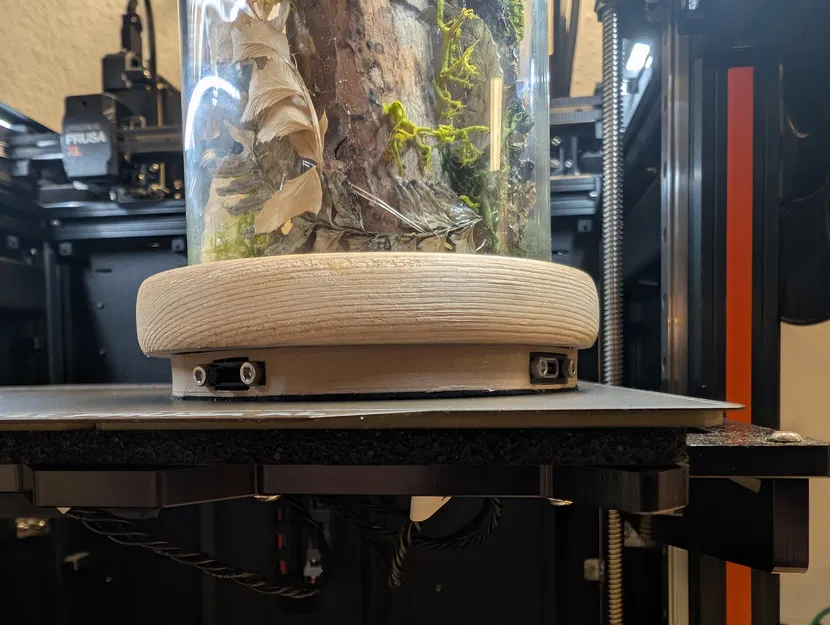

Đây là một cái đế cho diorama tròn (⌀ 10 cm) có công tắc, cổng USB-C, pin và mạch sạc.

Mình muốn nâng cấp cái Diorama mình đã mua, thay cái hộp pin CR2032 + công tắc bằng bộ này để có thể sạc bằng cáp USB-C, thời lượng pin lâu hơn, khỏi phải thay CR2032 liên tục, và nhờ cái board nữa thì có thể dim đèn nhẹ lại cho ánh sáng dịu hơn.

Bạn sẽ cần:

• công tắc nhỏ có thể bắt bằng vít. Ví dụ

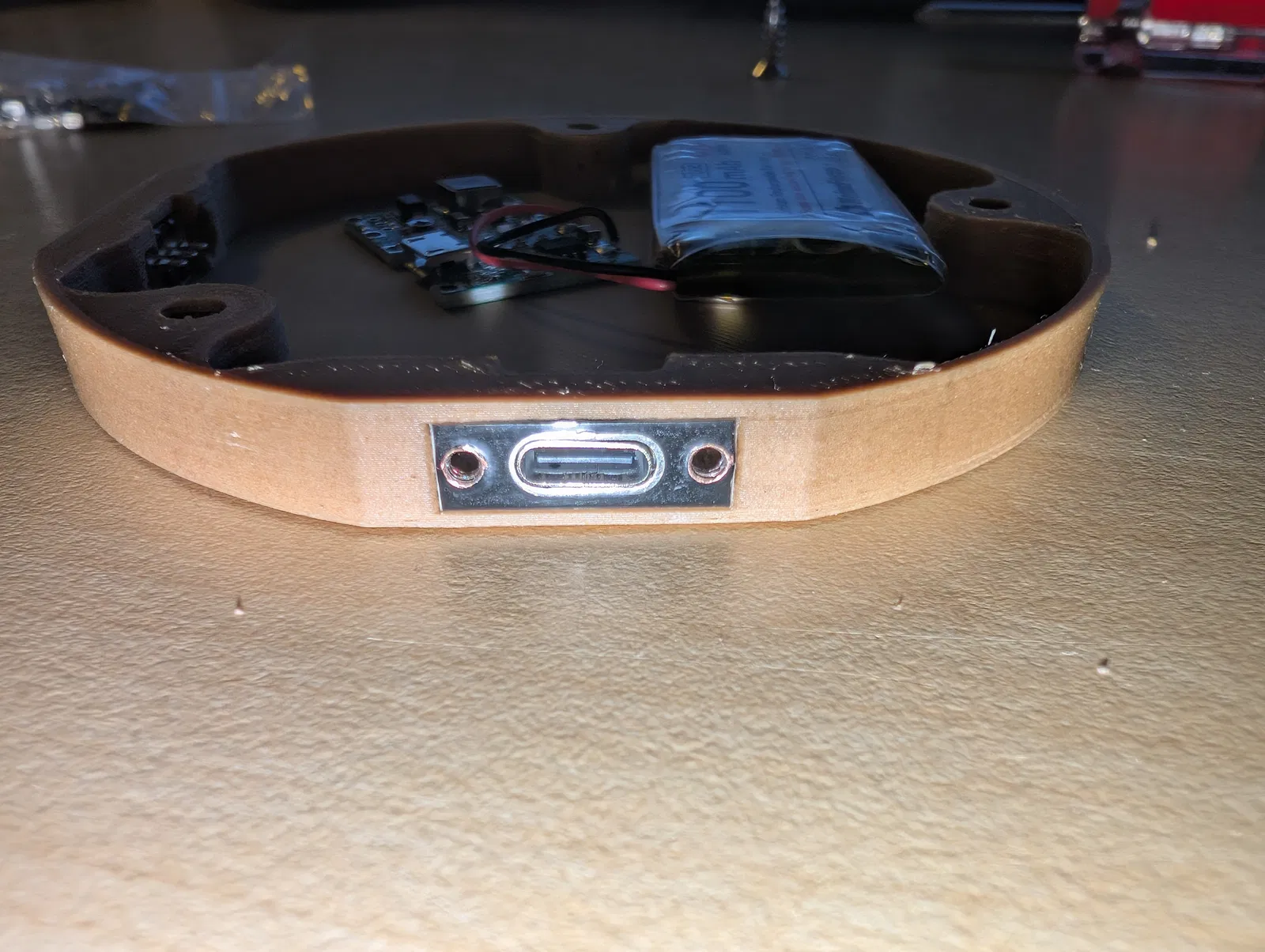

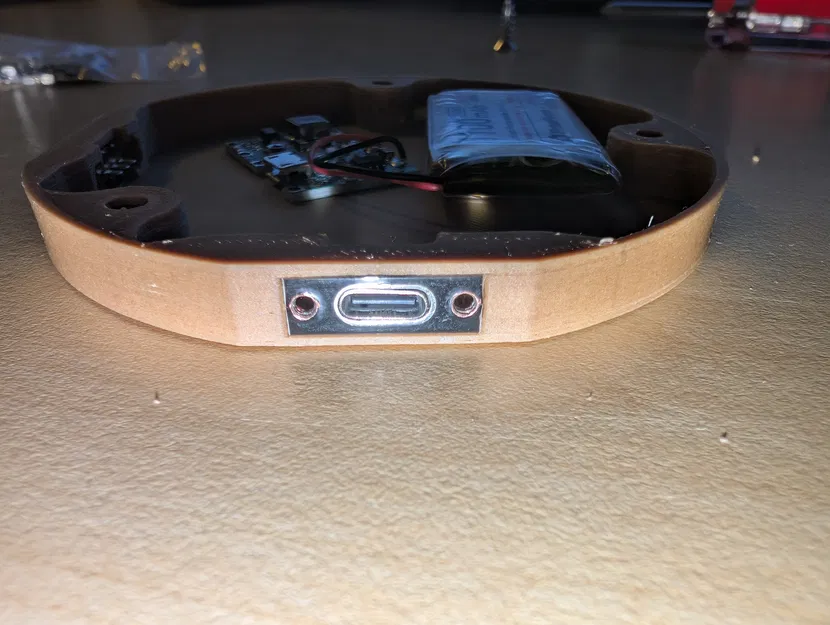

• board USB-C breakout 5V có ngàm/bắt vít để gắn. Ví dụ

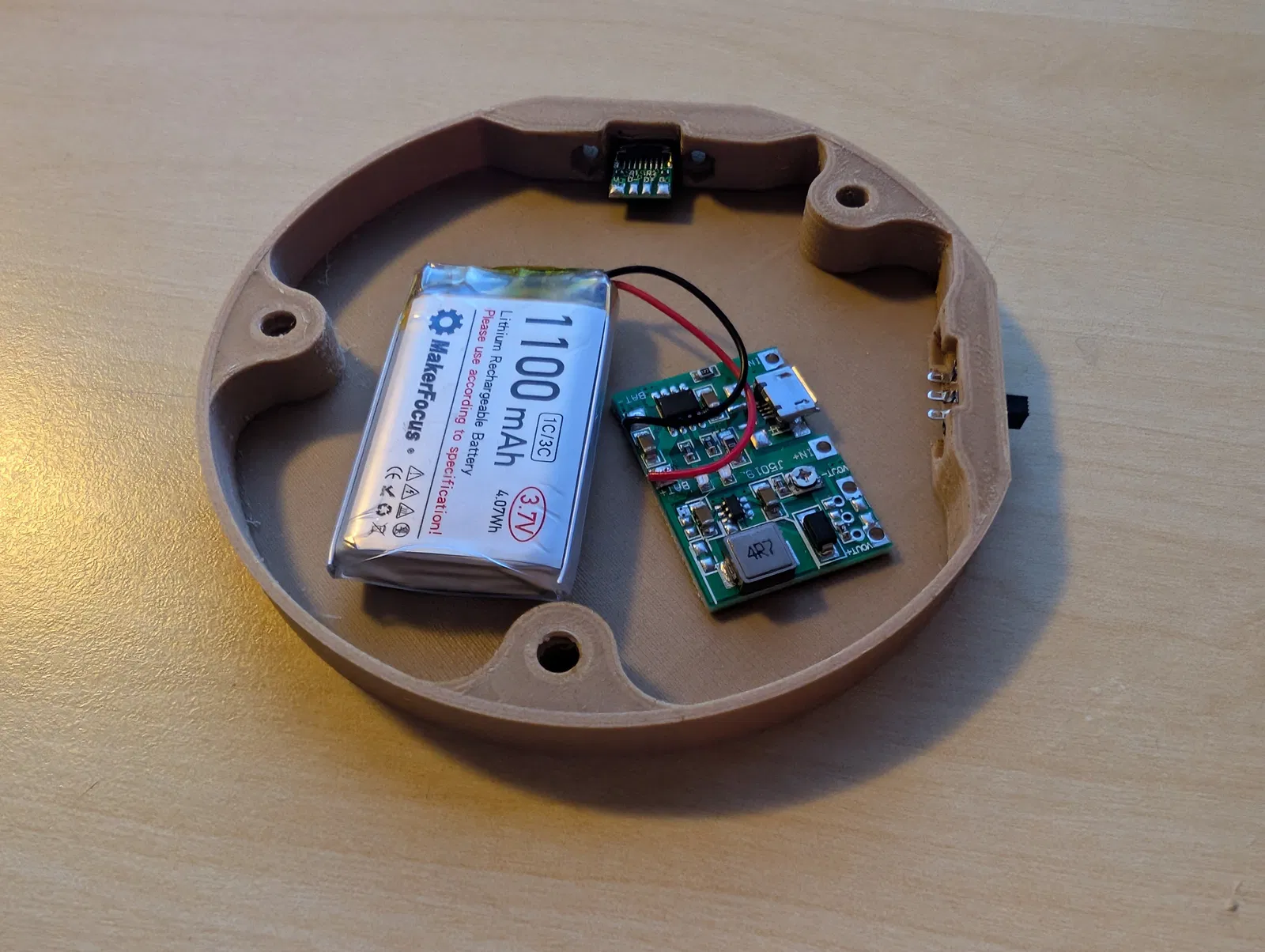

• pin (Akku) nào vừa kích thước và cao dưới 8mm. 500mAh chắc là đủ đó

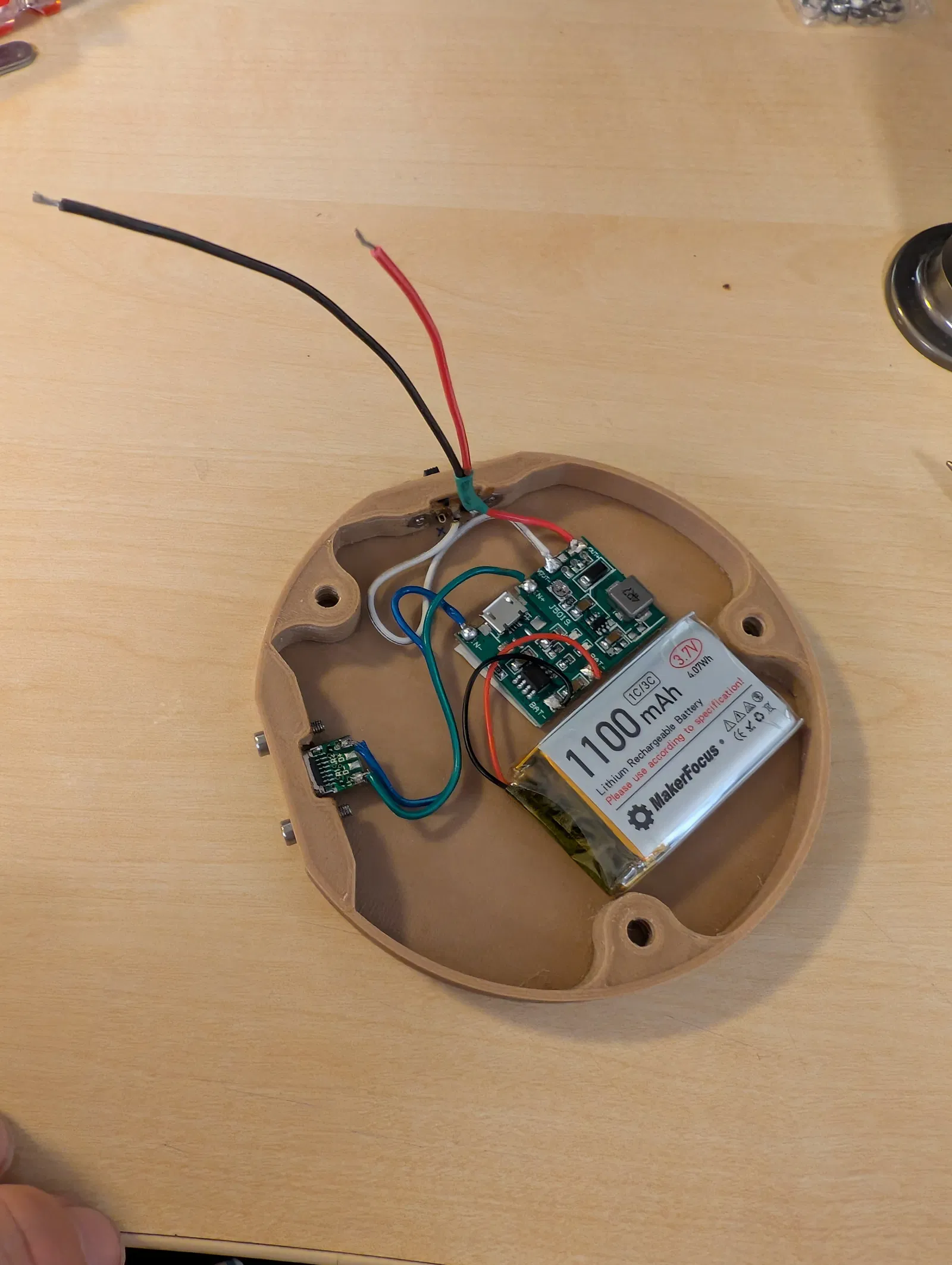

• IC/mạch sạc pin có passthrough charging (xin lỗi mình không biết cái của mình là loại nào, mua từ mấy năm trước)

• vít và đai ốc M2,5 (mỗi loại 4 cái). Tuỳ chọn: thay vì 4 đai ốc có thể dùng 4 heat inserts

• vít gỗ để bắt cố định (đường kính tối đa 5mm và chắc khoảng dài 16mm). ví dụ 4x16mm

• dây điện, mỏ hàn, ...

À và dĩ nhiên là phần in 3D. Mình không muốn đưa khuyến nghị filament hay print settings vì loại wood filament này nó hơi “lạ”. Bạn chắc in còn đẹp hơn nhiều.

Cần supports. Layer 0,15mm

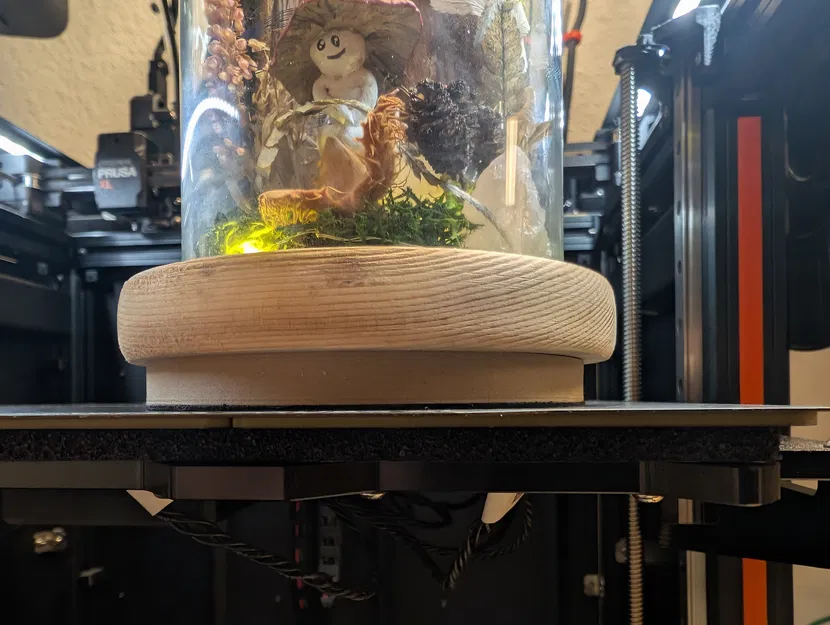

Diorama là của creator này với trang Etsy này nếu bạn quan tâm ^^
