Mount Cartographer 3D v4 cho Creality K1 (Cartographer 3D v4 K1 Mount)

Cartographer v4 (Standart) Mount

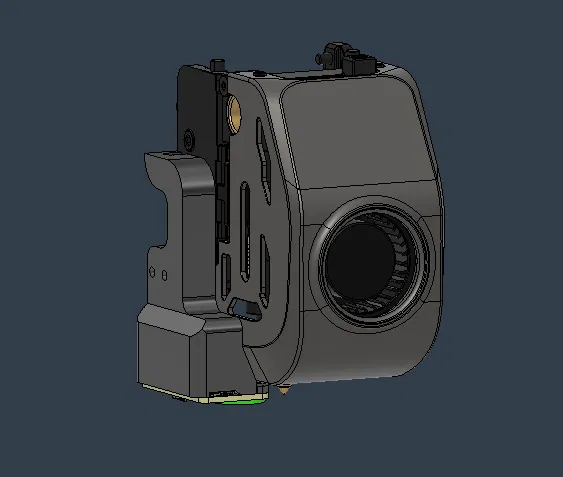

Ngàm/mount này được thiết kế để dùng với đầu dò (probe) Cartographer 3D v4 (Standart). Thiết kế dạng gắn hông (side mounted), có lệch trục Y một chút.

Lắp đặt (Mounting)

Cartographer 3D Probe có thể được bắt vào mount bằng vít M3x4. Do loại vít đúng kích thước này đôi khi khó kiếm, khuyến nghị cắt ngắn các con vít đi kèm theo probe xuống đúng chiều dài cần thiết.

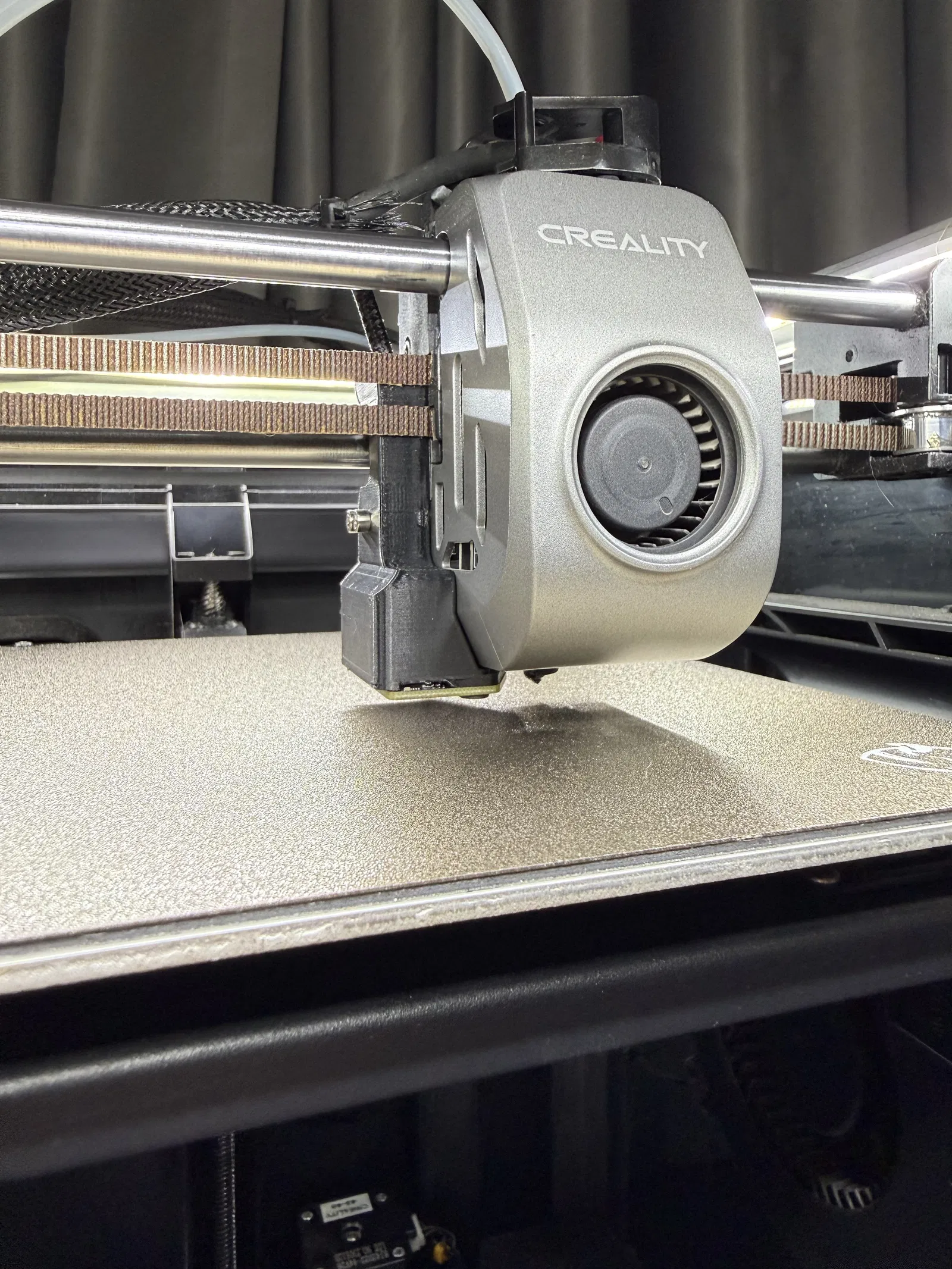

Mount sẽ tự canh vị trí (self-index) nhờ hai ngạnh nằm bên trái của toolhead và được cố định bằng hai con vít. Hai con vít inox dư có sẵn trong hộp đồ nghề Creality (Creality toolbox) là tương thích và có thể dùng cho mục đích này.

Lưu ý: lỗ bắt vít trên toolhead zin của Creality K1 là nhựa và được thiết kế cho vít tự taro (self-tapping). Đừng siết quá tay vì có thể làm tuôn ren và hư điểm bắt.

Giá trị cấu hình Probe (Probe Configuration Values)

Nhớ set đúng các giá trị offset của probe trong file config cho Cartographer Probe.

Probe Offset

x_offset: -16.0

y_offset: -3.36

Trong phần bed mesh cho Cartographer Probe, bạn cũng cần set lại min và max mới theo các giá trị dưới đây.

Bed Mesh

mesh_min: 10,10

mesh_max: 210,210

Bed Mesh - K1 Max

mesh_min: 10,10
mesh_max: 287,287

In ấn (Printing)

Để bề mặt đẹp hơn và lỗ bắt vít chắc hơn, khuyến nghị in mẫu theo hướng dựng đứng (vertical) và đặt support thủ công.

Tăng số lớp vách (wall count) và mật độ infill sẽ cho ra chi tiết bền và ổn định hơn.

Tuyên bố miễn trừ (Disclaimer):

Mẫu này được lấy cảm hứng hoàn toàn từ thiết kế @ZeroDotCMD —

và được hỗ trợ nhờ @Henlor — Creality K1 Assembly CAD Model
