WALL of natural textures – Bộ panel treo tường texture tự nhiên

WALL of natural textures

Mô tả

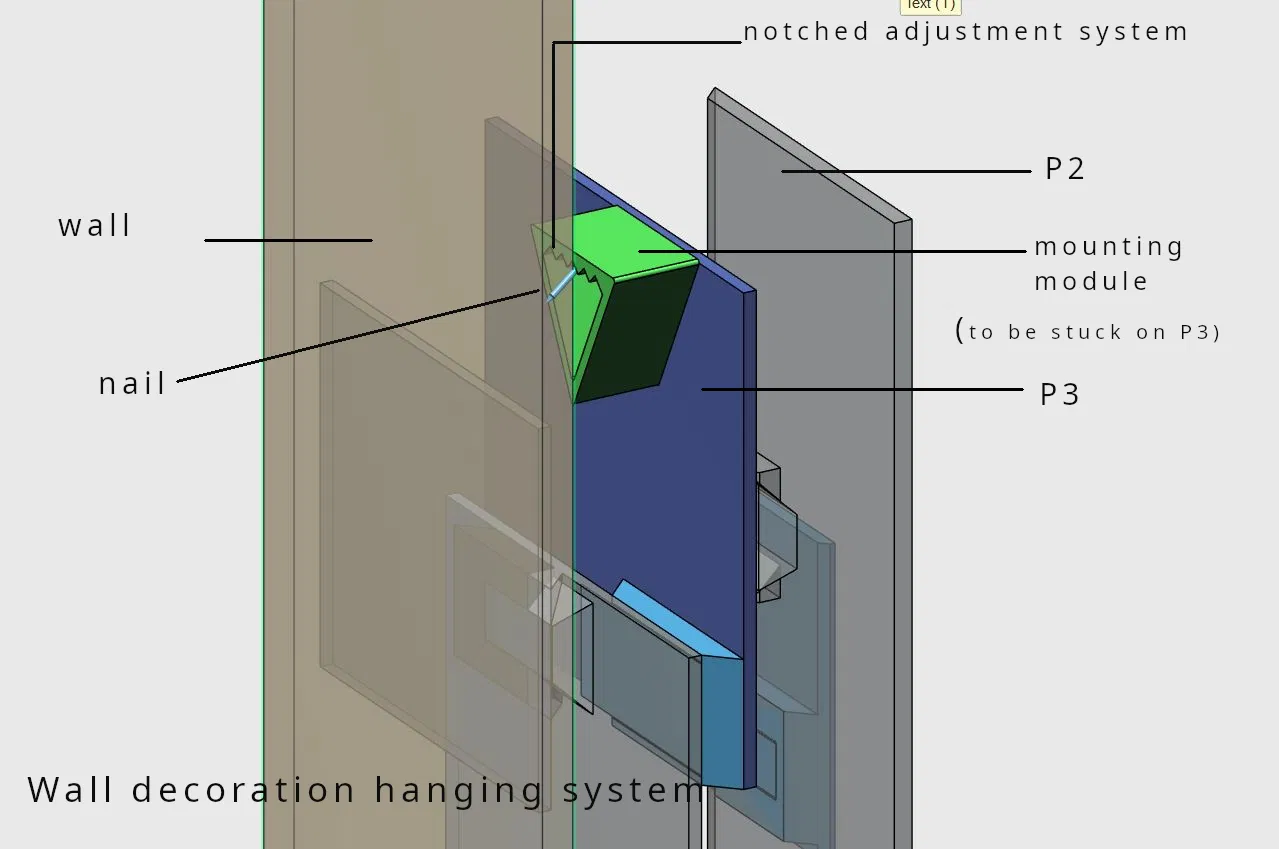

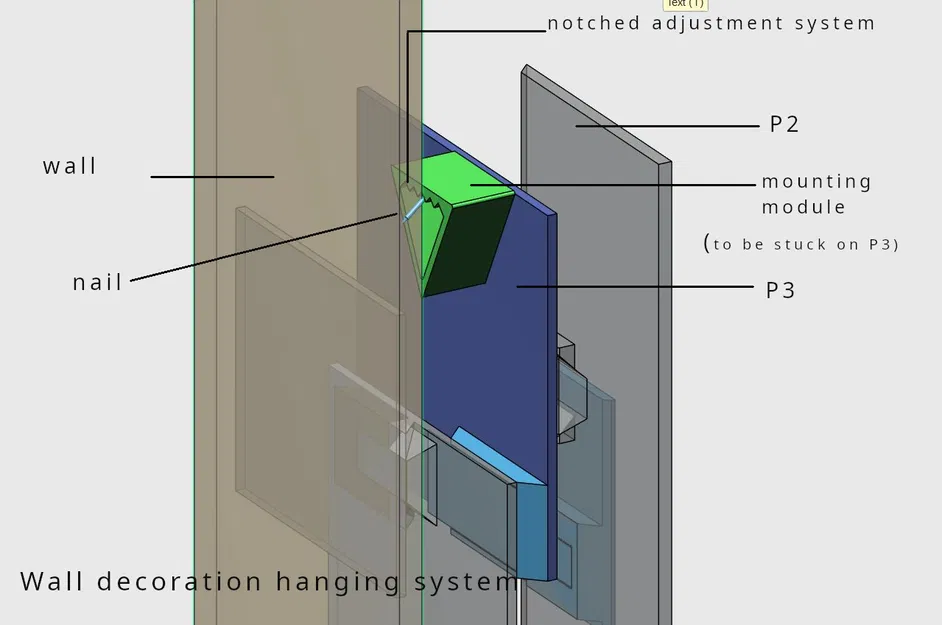

CẬP NHẬT 25/02/26: Đúng như đã hứa, mình đã thêm hệ thống treo, gồm một module có rãnh (notched module) để in và dán lên panel P3. Hướng dẫn canh vị trí và hình 3D minh hoạ có trong các ảnh.

Ghi chú & mẹo: vì gần như không thể xác định chính xác trọng tâm của vật thể sau khi lắp xong (không phải do hình học, mà do sai số/ngẫu nhiên trong quá trình lắp), mình gợi ý canh vị trí module bằng băng keo hai mặt rồi thử treo. Nếu ổn thì dán cố định, hoặc cứ để nguyên băng keo hai mặt. Ở đây mình tiếp tục dự án decor tường dạng texture.

Mình muốn tạo một bộ panel xếp chồng lên nhau với nhiều texture khác nhau, và chơi với hiệu ứng chiều sâu.

Vấn đề là làm sao nối các module này bằng một kiểu lắp ráp đơn giản, hiệu quả mà không cần thêm linh kiện/phụ kiện nào.

Ngoài ra, nếu cho phép tất cả panel đều có thể in ở “vase mode” thì sẽ tiết kiệm thời gian in rất đáng kể.

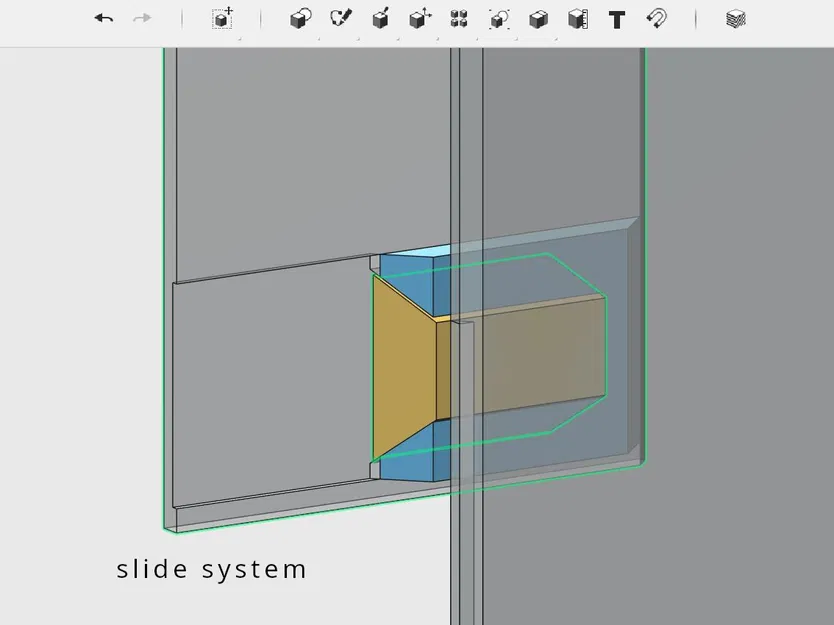

Vì vậy, mình thiết kế một hệ ray trượt (slides) gắn liền với từng panel, để cả panel và “hệ cố định gắn liền” có thể được in ở “vase mode” (xem ảnh).

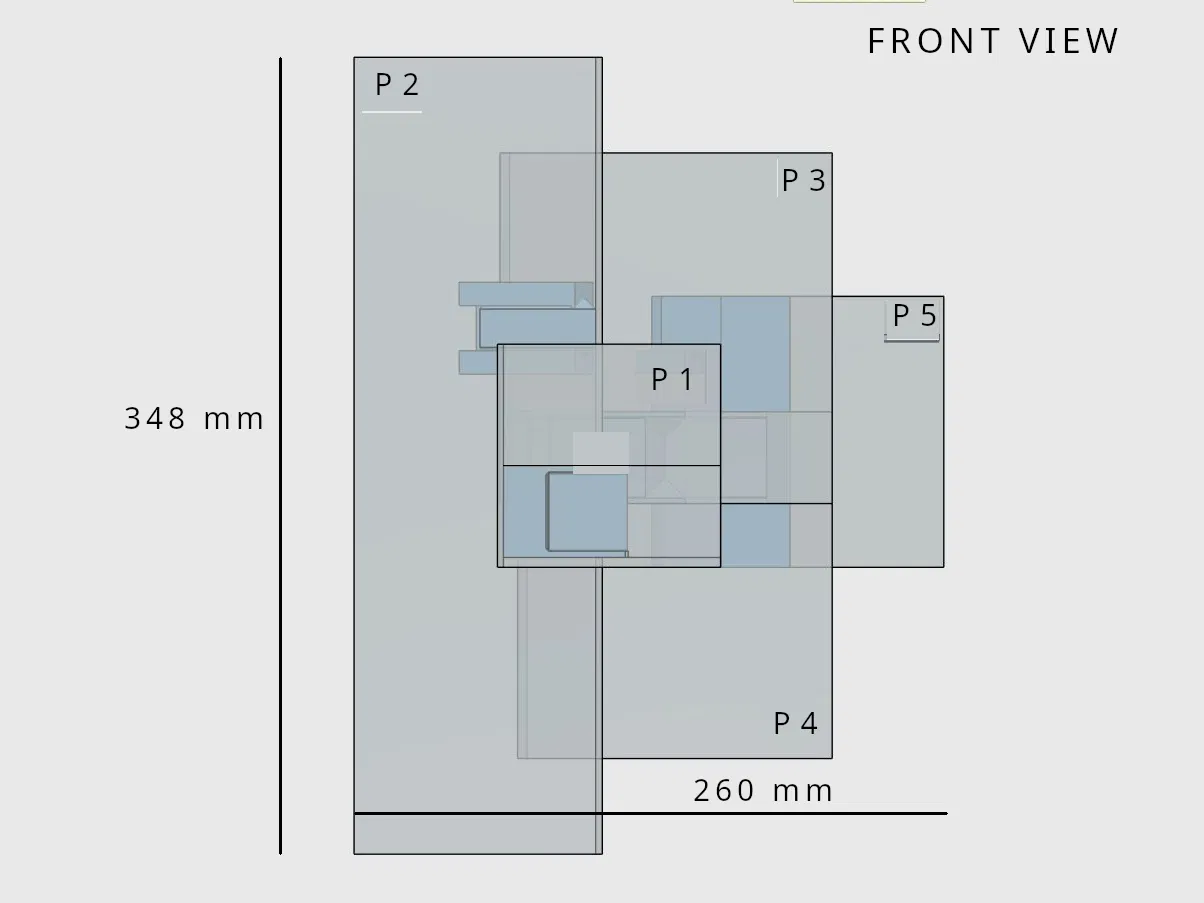

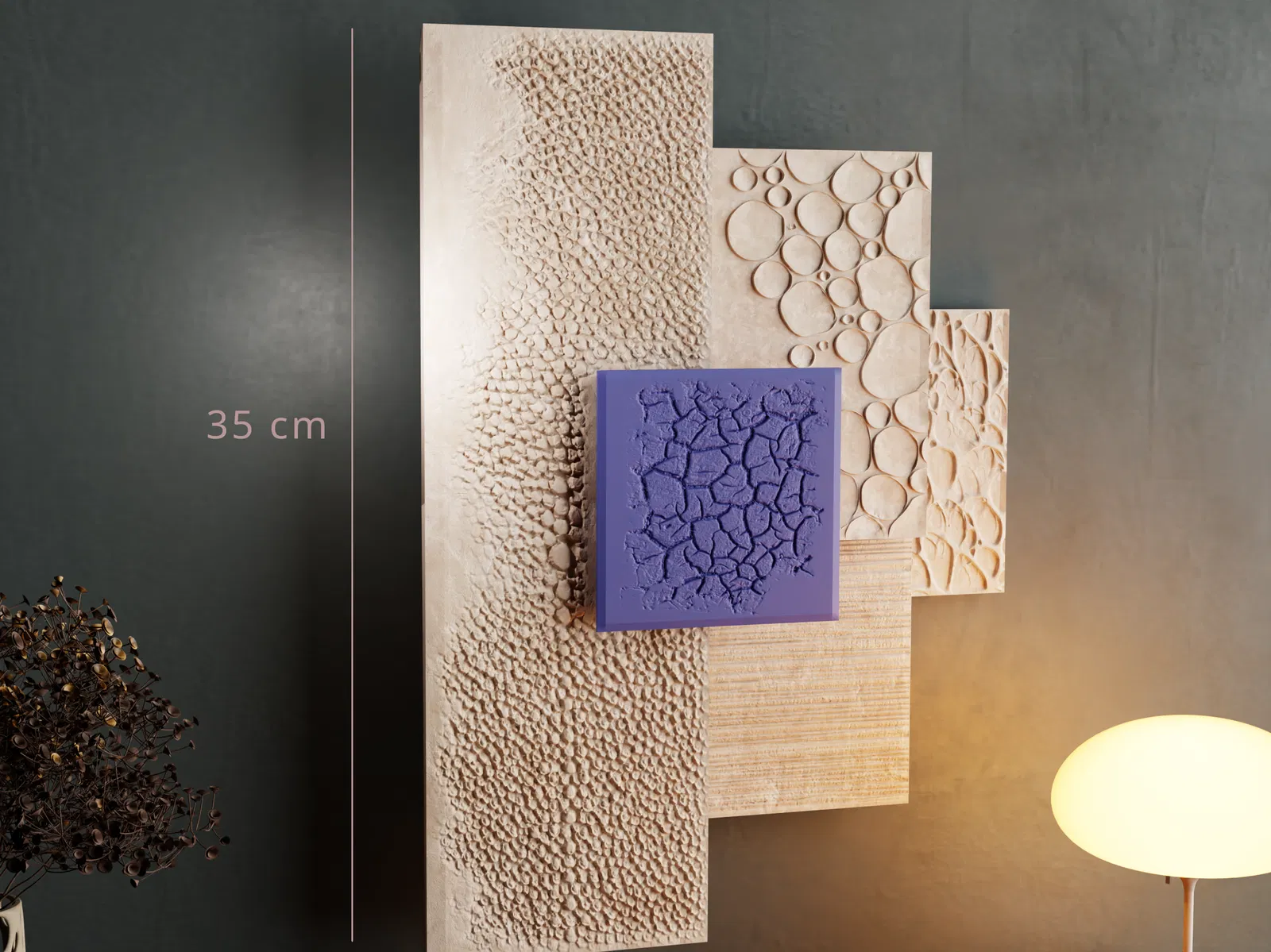

Thành phẩm là một mẫu decor tường kích thước: 34.8 cm (cao) x 26 cm (rộng) x 5.7 cm (dày).

Về in ấn, mình khuyến nghị nozzle 0.4 mm để giữ độ mịn của chi tiết texture. Bạn có thể thử 0.6 mm với layer 0.25 mm.

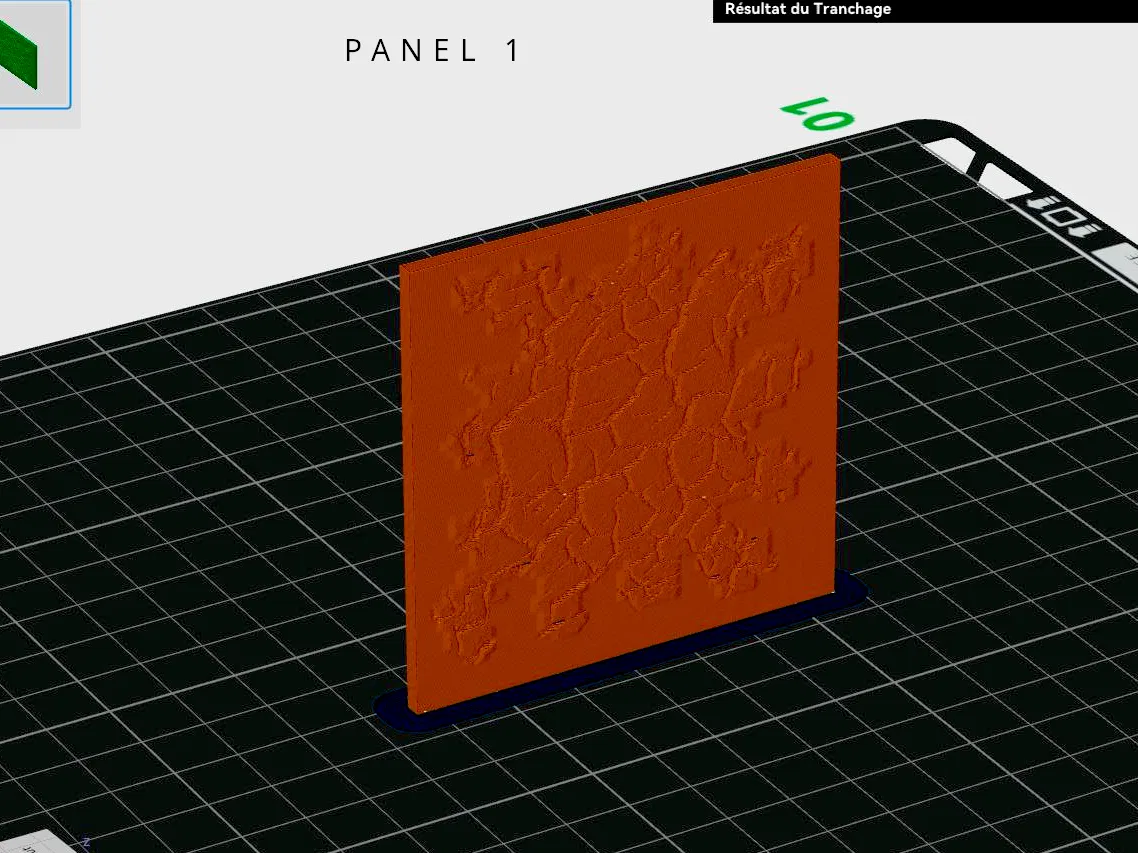

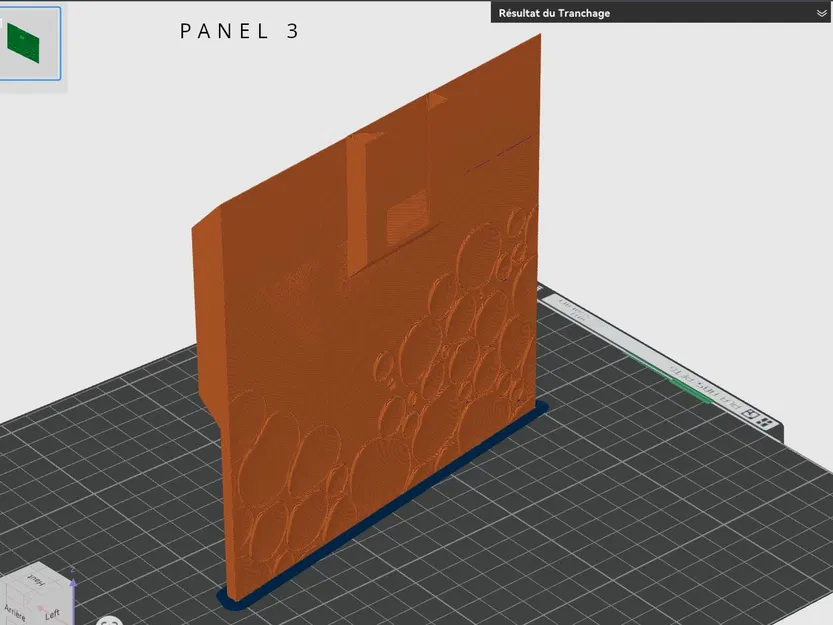

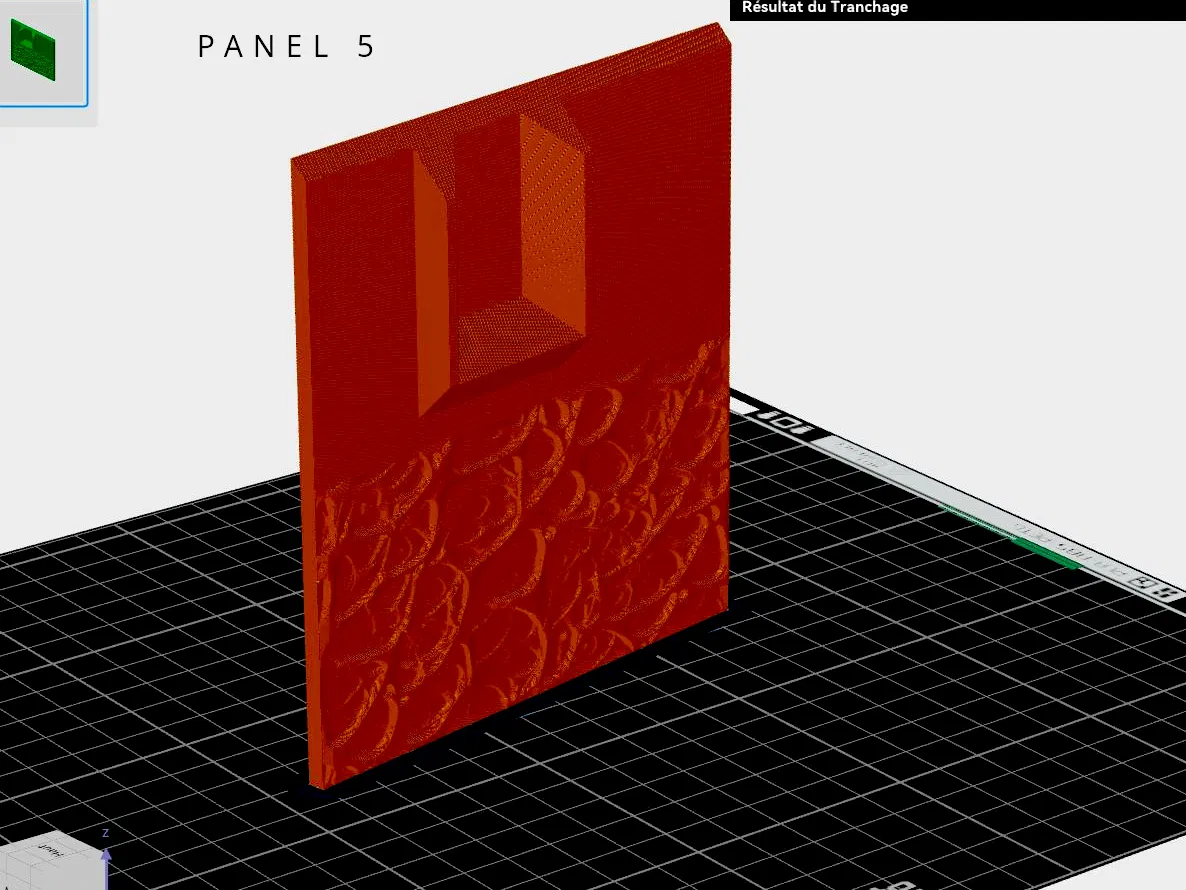

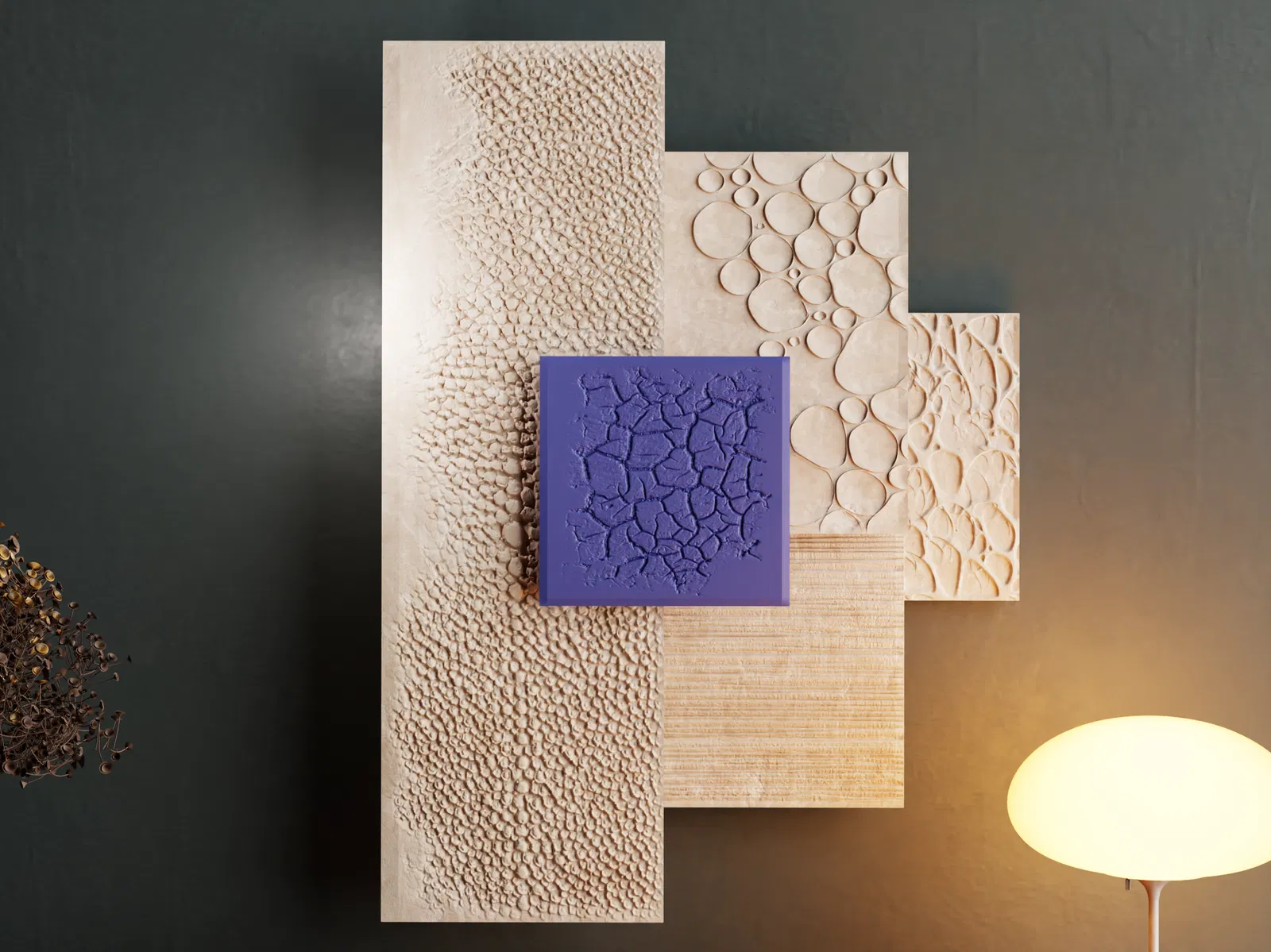

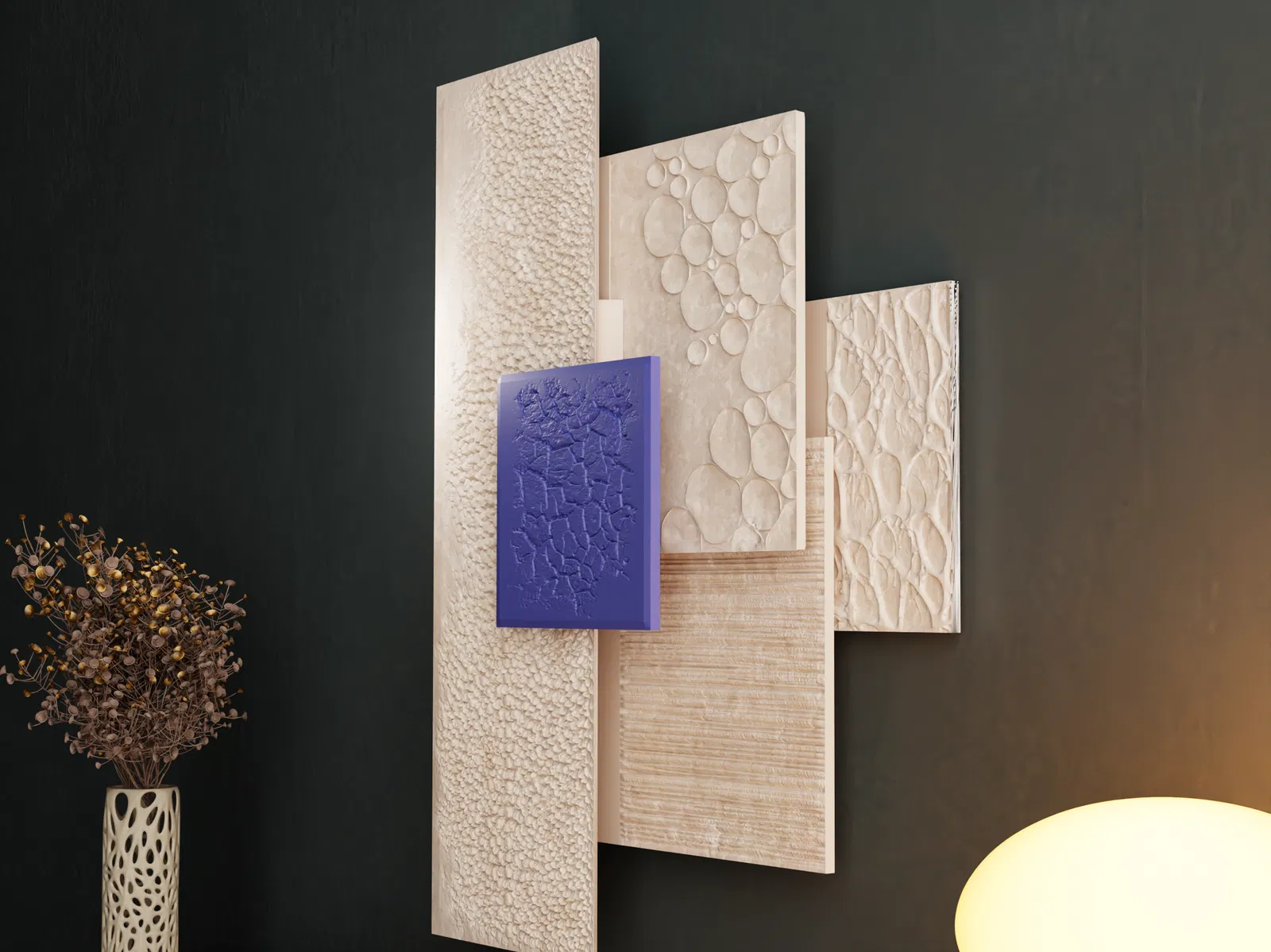

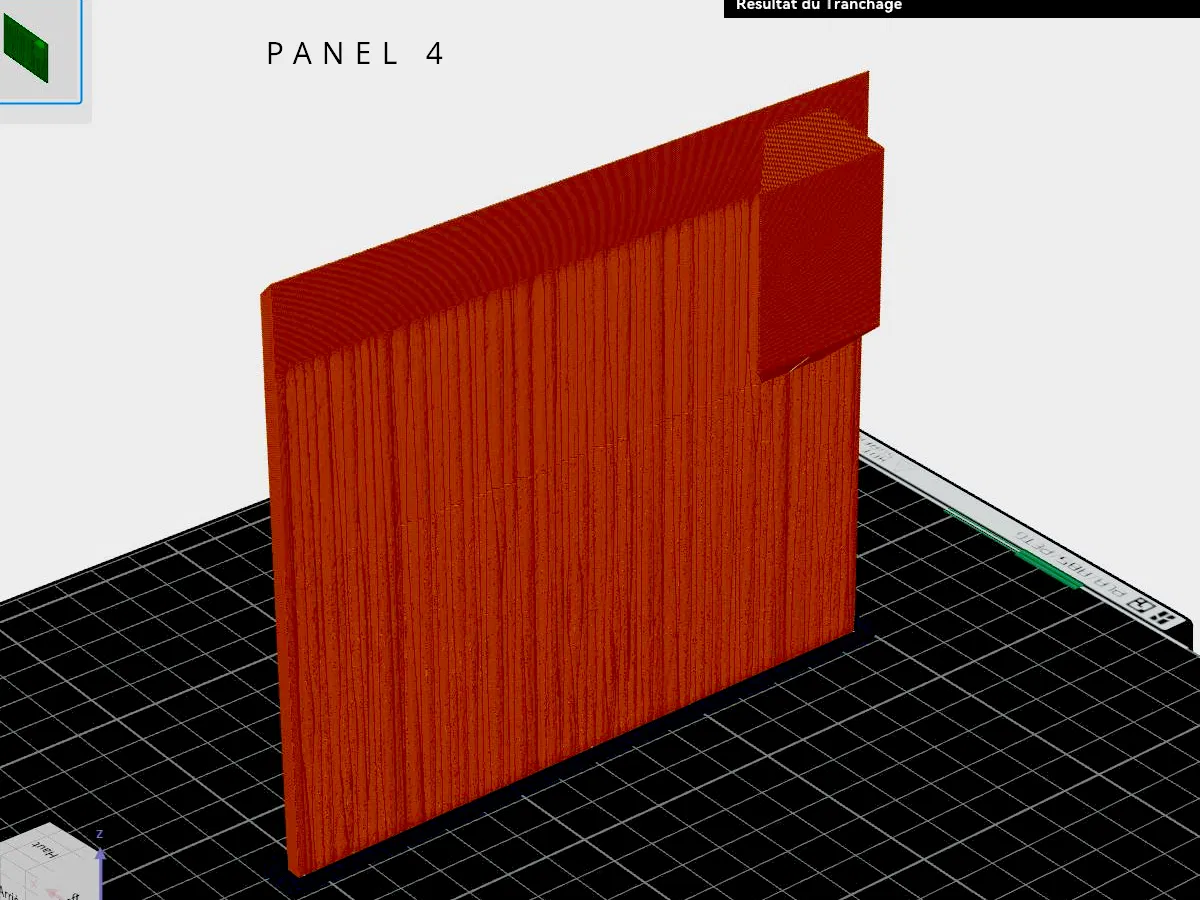

Hình render giới thiệu là ảnh dựng (computer-generated), nhưng bản in đã được mô phỏng trong slicer để đảm bảo kết quả ổn. Kinh nghiệm làm nhiều mẫu giúp mình đánh giá được rằng nếu dùng các thiết lập mình đề xuất thì bản in sẽ lên đẹp. Bạn có thể xem ảnh mô phỏng slicing trong phần photos.

Hướng dẫn:

- Tất cả panel được đánh số từ P1 đến P5.

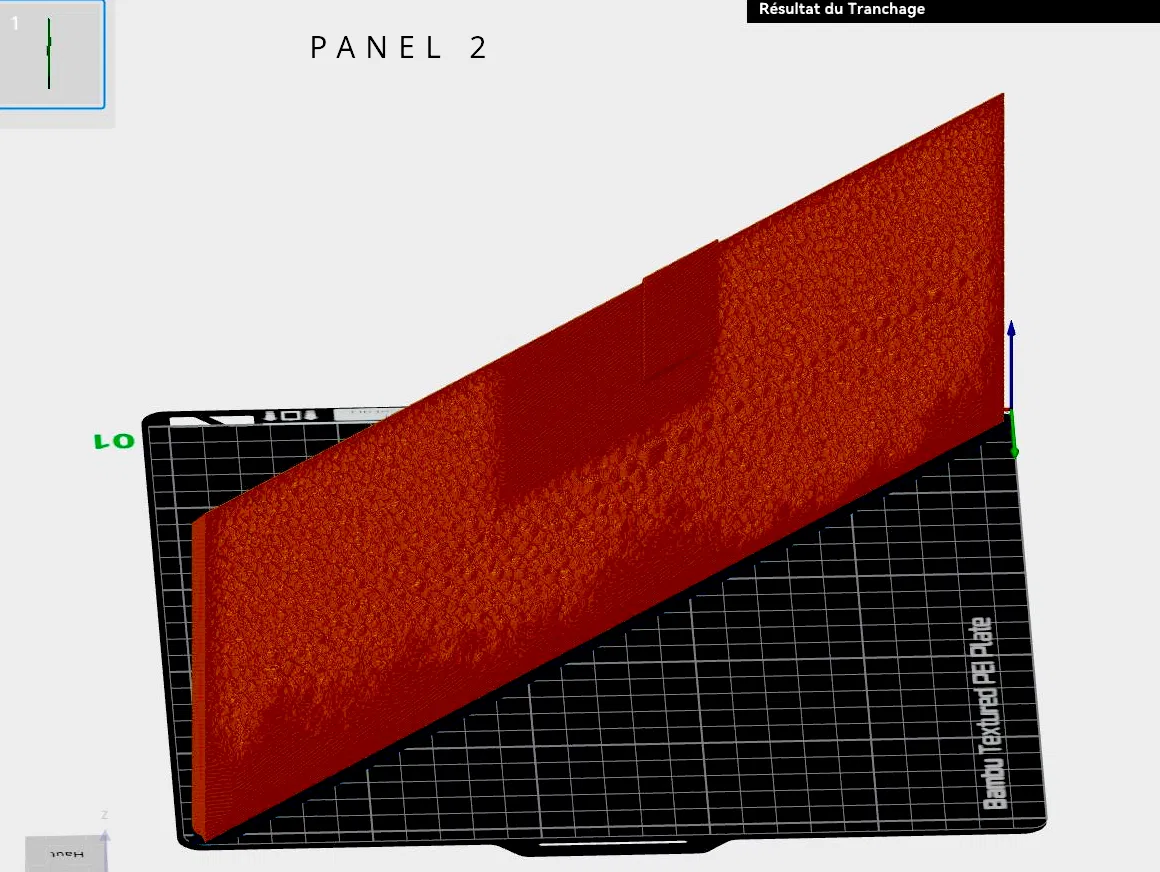

- Panel lớn nhất, P2, được in theo đường chéo trên bàn in 256 x 256 mm (kiểu Bambu Lab A1).

- File .3MF có sẵn hướng đặt (orientation) chính xác của từng panel.

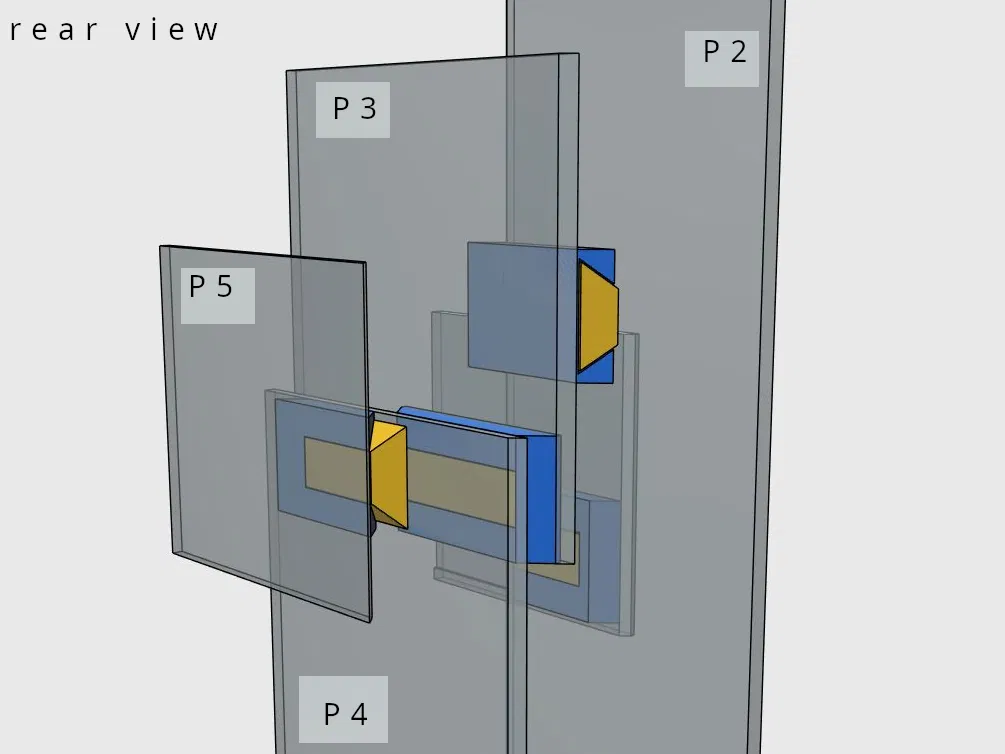

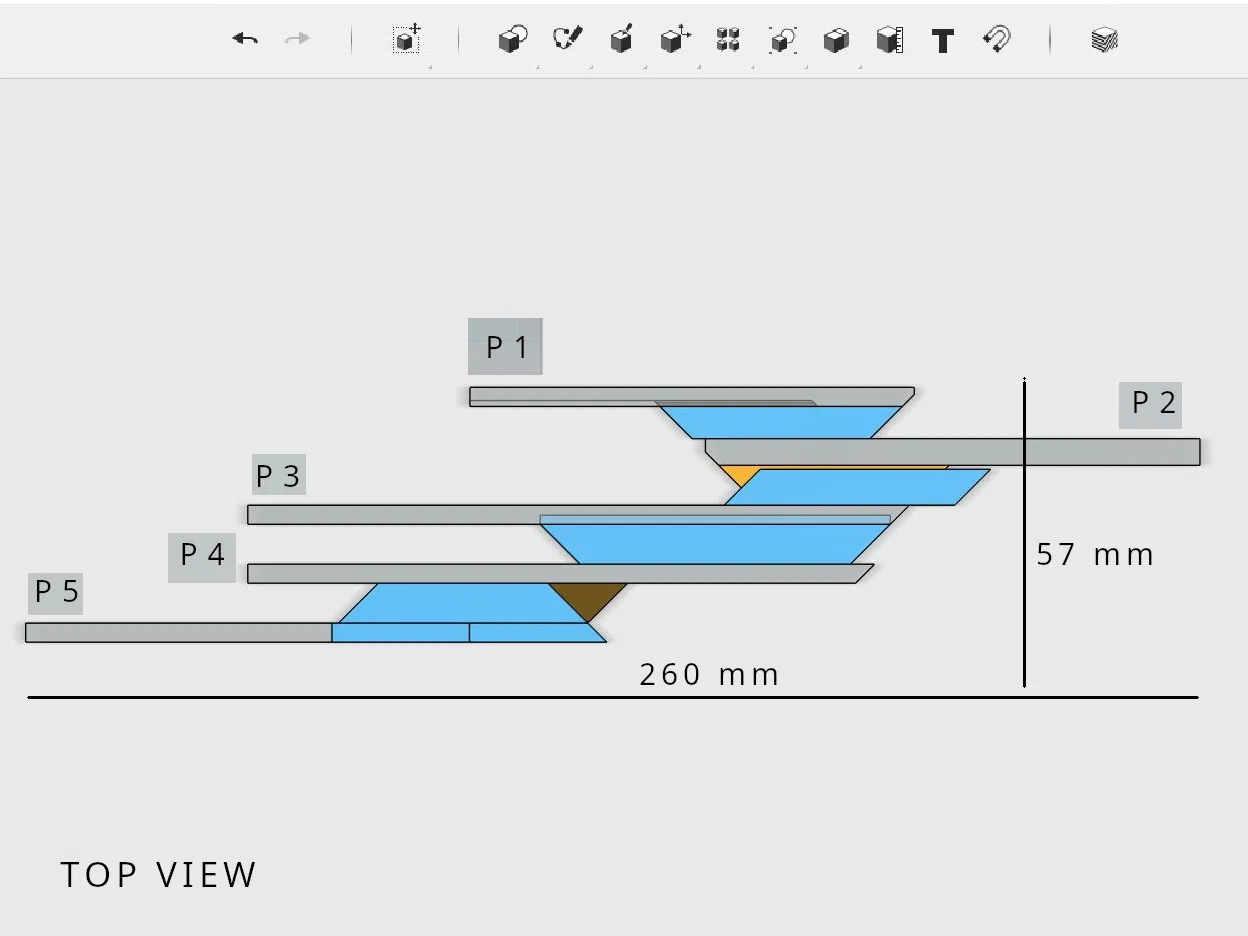

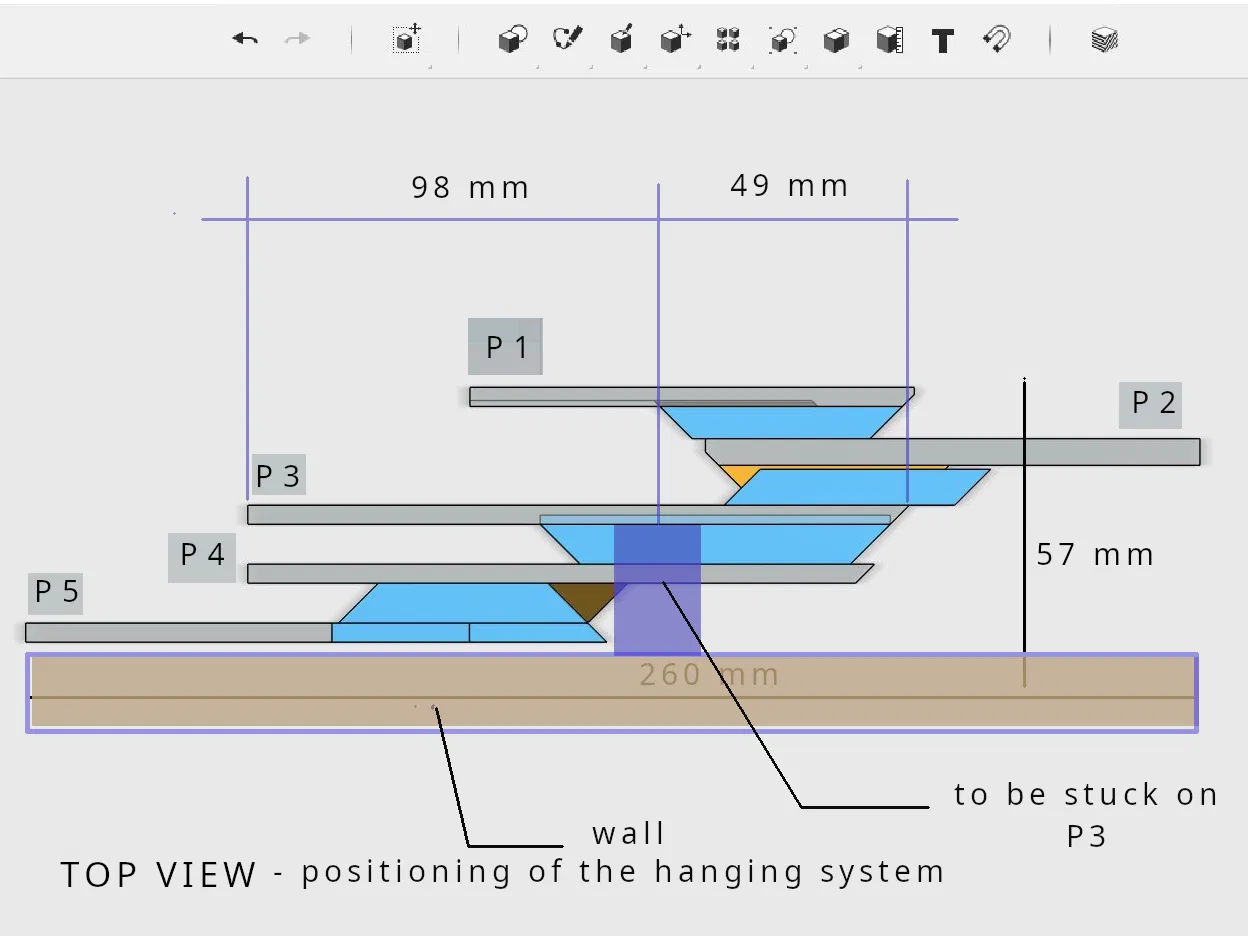

- Hệ lắp ráp được thể hiện trong các hình 3D ở photos: nhìn từ sau (rear view), nhìn từ trên (top view), có ký hiệu panel.

- Nếu bạn gặp khó khăn, cứ nhắn mình trên Printtables (mình luôn trả lời tin nhắn).

Lắp ráp:

Sau khi in xong và lắp các panel lại, hãy đối chiếu/ghép theo góc nhìn mặt trước giống như bản render.

Lưu ý: mình chừa khe hở 4 mm cho hệ ray trượt. Nghe có vẻ hơi nhiều, nhưng ray có phần chặn (stop), và mình muốn đảm bảo lắp không bị kẹt hay khó vào.

Chúc bạn in vui vẻ!

Bạn hãy chỉnh tốc độ tuỳ theo máy in của mình. Với các panel, mình khuyên in siêu chậm 40 mm/s. Vì sao? Bề mặt texture sẽ lên đẹp hơn khi đầu in có đủ thời gian “vẽ” phần gồ ghề/relief cho chuẩn.

CHO 5 PANEL:

Thiết lập:

- Layer 0.15 mm

- Nozzle size 0.6 mm

- Line width 0.62 mm

- Walls: 1

- Top thickness = 0 layers / bottom: 2 layers

- ‘Enable vase mode’

- Print speed 40 mm/s

- Outer border 5 mm/8 mm. Quan trọng: tỷ lệ chiều cao/diện tích bám bàn in (height/footprint) rất quan trọng.

FRANCAIS

WALL of natural textures

MISE à JOUR du 25/02/26 : Chose promise, chose due. J'ai ajouté le système d'accrochage qui consiste en un module cranté à imprimer ét à coller sur le panneau P3. Les indications de positionnement et la représenation 3d sont dans les photos.

Remarque et astuce: comme il est quasiment impossible de déterminer le centre de gravité de l'objet une fois monté (pas pour des raisons géométriques mais plutôt à cause des aléas de montage) je suggère de poistionner le module avec un double face et de faire un test. si c'est concluant, coller le ou laissez le double face.

Description

Ici je poursuis mon travail sur les décorations murales texturées.

Je voulais créer un ensemble de panneaux superposés avec différentes textures, et jouer sur l'effet de profondeur. Le hic, c'est comment relier ces différents modules avec un assemblage simple et efficace qui ne nécessite pas de pièces supplémentaires.

De plus en permettant d'imprimer tous les panneaux en « mode vase », le gain de temps d’impression serait considérable. Donc, j'ai dessiné un système de glissières solidaires de chaque panneau, qui permet une impression en « mode vase » du panneau et du « système de fixation solidaire » (voir principe photo).

Le résultat est une décoration murale mesurant : 34,8 cm (hauteur) x 26 cm (largeur) x 5.7 cm (de profondeur).

Pour l'impression je recommande une buse de 0,4 millimètres pour garder la finesse des détails de texture. Vous pouvez essayer en 0,6 mm avec une couche de 0.25 mm.

Le rendu de présentation est une image de synthèse, mais l'impression a été simulée au slicer pour garantir un résultat satisfaisant. Mes nombreuses réalisations me permettent de définir si, en utilisant mes conseils de réglages, l'impression sera convaincante. Vous pouvez trouver une image de la simulation du tranchage dans les photos.

Instructions :

- Tous les panneaux sont numérotés P1 un à P5.

- Le plus grand panneau P2 s'imprime en diagonal dans plateau de 256 X 256 millimètres (type Bambu Lab A1)

- Dans les fichiers .3MF vous aurez l'orientation précise de chacun des panneaux. Veillez à bien la respecter pour une impression correcte (voir aussi photos)

- Le système d'assemblage est visible dans les vues 3D dans photos : vue arrière, vue de dessus, avec repérage des panneaux.

- Si vous avez des difficultés n'hésitez pas à me laisser un message sur Printtables (je réponds toujours aux messages)

Assemblage :

Une fois les panneaux imprimés assemblées, reproduisez la vue de de face en rendu.

Nota : j'ai laissé un jeu de 4 millimètres pour le système de glissière ça peut paraître beaucoup mais les glissières comportent une butée je voulais qu'il n'y ait pas de problème d'assemblage.

Bon print !

Adaptez vos vitesses suivant votre imprimante. Pour les panneaux je préconise une vitesse d’impression super lente 40 mm/s. Pourquoi ? La surface texturée aura un meilleur rendu si la tête d’impression a le temps de bien dessiner le relief.

POUR LES 5 PANNEAUX :

Réglages:
- couche 0,15 mm
- Taille de la buse 0.6 mm
- Largeur de ligne 0.62 mm
- Parois : 1
- Epaisseur du dessus = 0 couches /dessous: 2 couches

- « Activer le mode vase »
- Vitesse d'impression 40 mm/s

- Bordure ext. 5 mm/8mm. Indispensable l’impression ratio hauteur/emprise est important.
