Eddy Duo Toolhead Centauri Carbon – Mod tích hợp BTT Eddy Duo gọn trong nắp

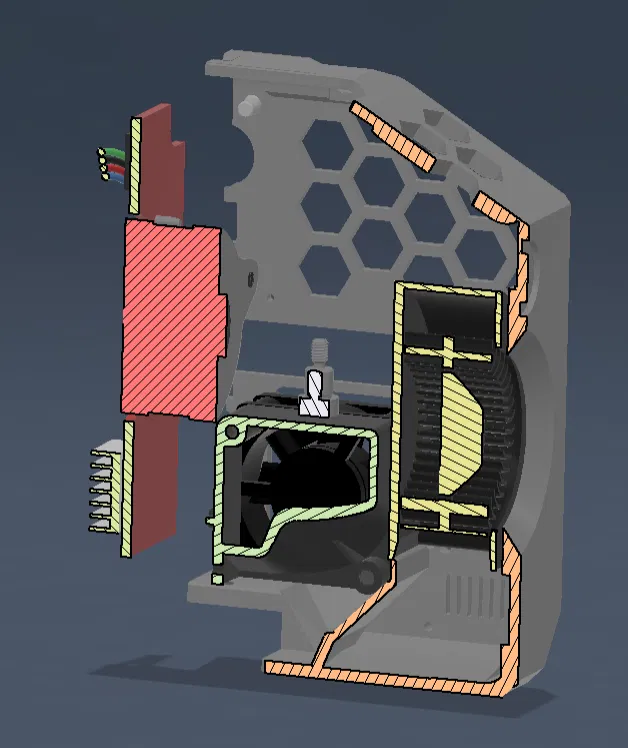

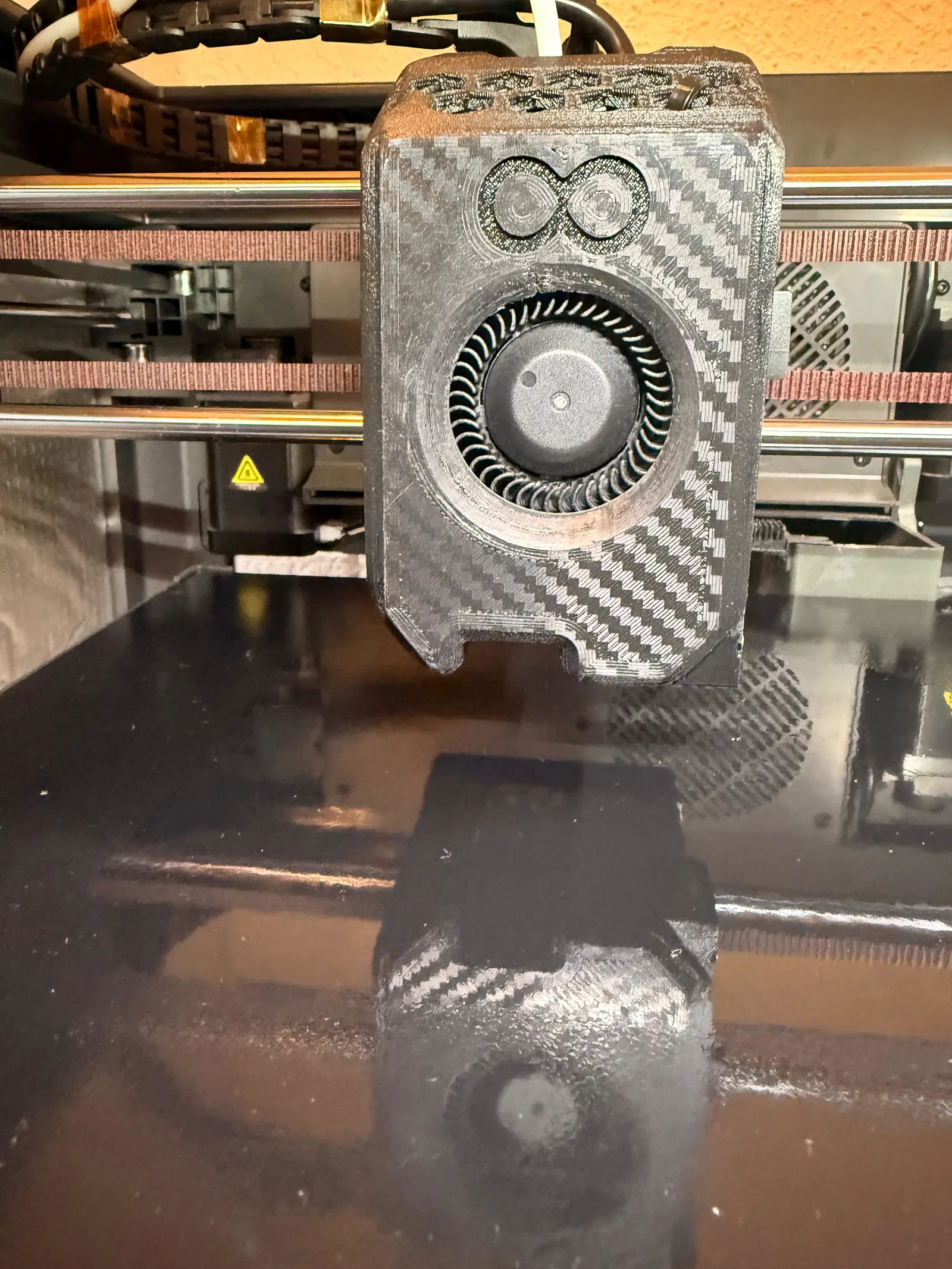

Mod này cho phép tích hợp BTT Eddy Duo vào bên trong nắp toolhead, tạo thành một cụm gọn hơn và nhìn gần như nguyên bản.

BTT Eddy có thể chạy khá nóng khi in ASA, nên để bù lại, mình đã thêm một số lỗ thoát gió trên phần mount của BTT Eddy, dẫn một ít luồng gió từ part fan sang cho BTT Eddy.

Yêu cầu:

Centauri Carbon chạy full Klipper (thay mainboard khác). Mình dùng BTT Octopus v1.1
2 con ốc M2x12mm
2 con ốc M3x6mm

Hướng dẫn lắp ráp:

1º Tháo nắp (cover) zin
2º Tháo rời quạt và lắp quạt vào nắp mới
3º Dùng heatpress ép các ốc/bu-lông quạt zin vào phần housing. Đừng cố vặn trực tiếp, phần mount có thể bị bể
4º Tháo housing của BTT Eddy
5º Cắm vào harness của bạn (USB hoặc CANbus)

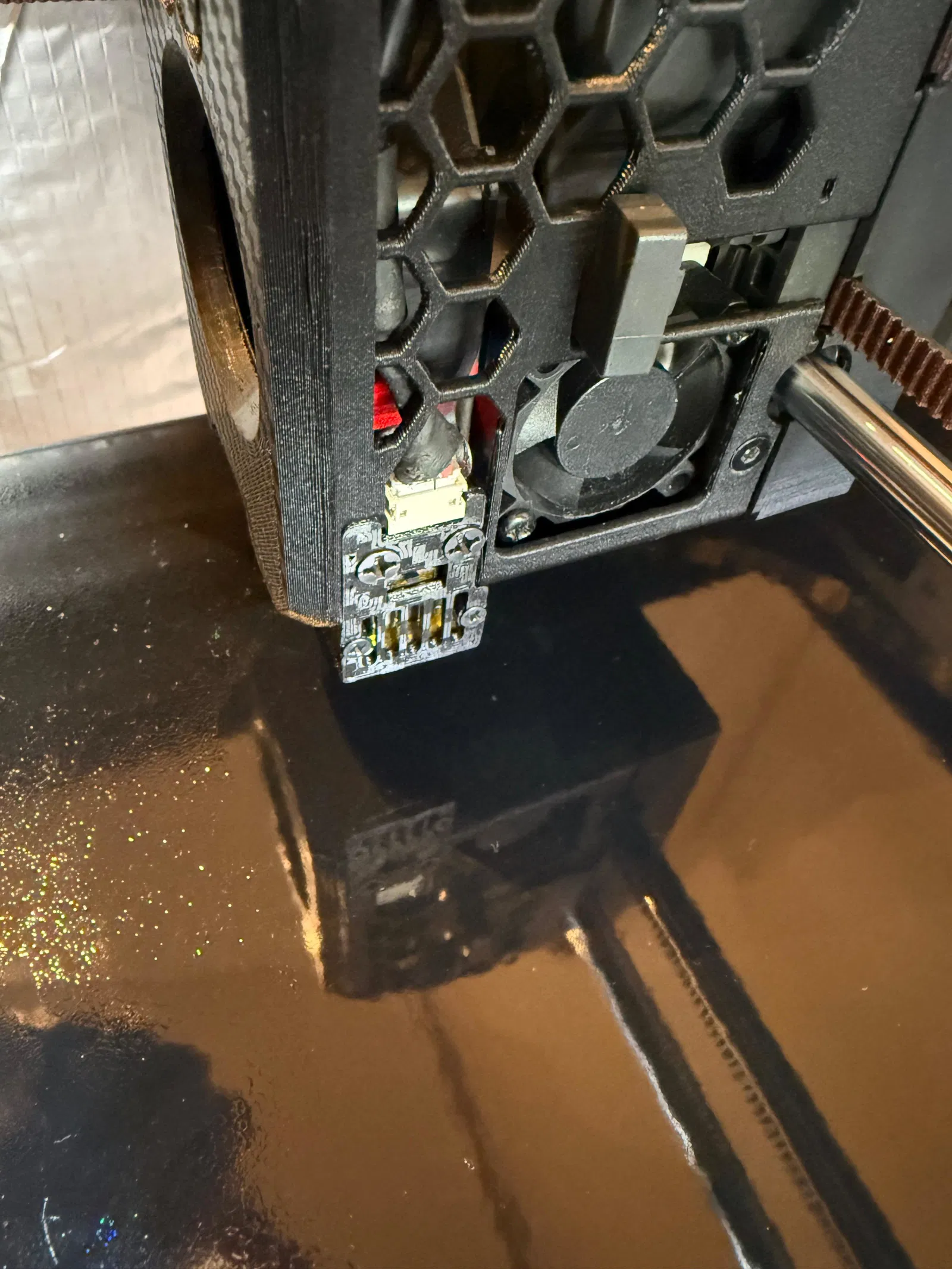

6º Đặt BTT Eddy vào toolhead, rồi bắt ốc cố định với nắp sau: dùng ốc M3 phía trên và ốc M2 phía dưới

Trong Klipper, chỉnh vị trí sensor theo thông số sau:

x_offset: -23.445
y_offset: -23.073

Tất cả chi tiết nên in bằng vật liệu chịu nhiệt cao, ASA hoặc tốt hơn.

Vẫn đang trong quá trình hoàn thiện, nhưng tới giờ thì chạy ổn.

In thử, test thử, cho mình xin feedback và tận hưởng chiếc Centauri đã mod của bạn.
