Ốp che servo horn belly-landing cho FMS Futura 64 EDF – shroud nhẹ, khí động

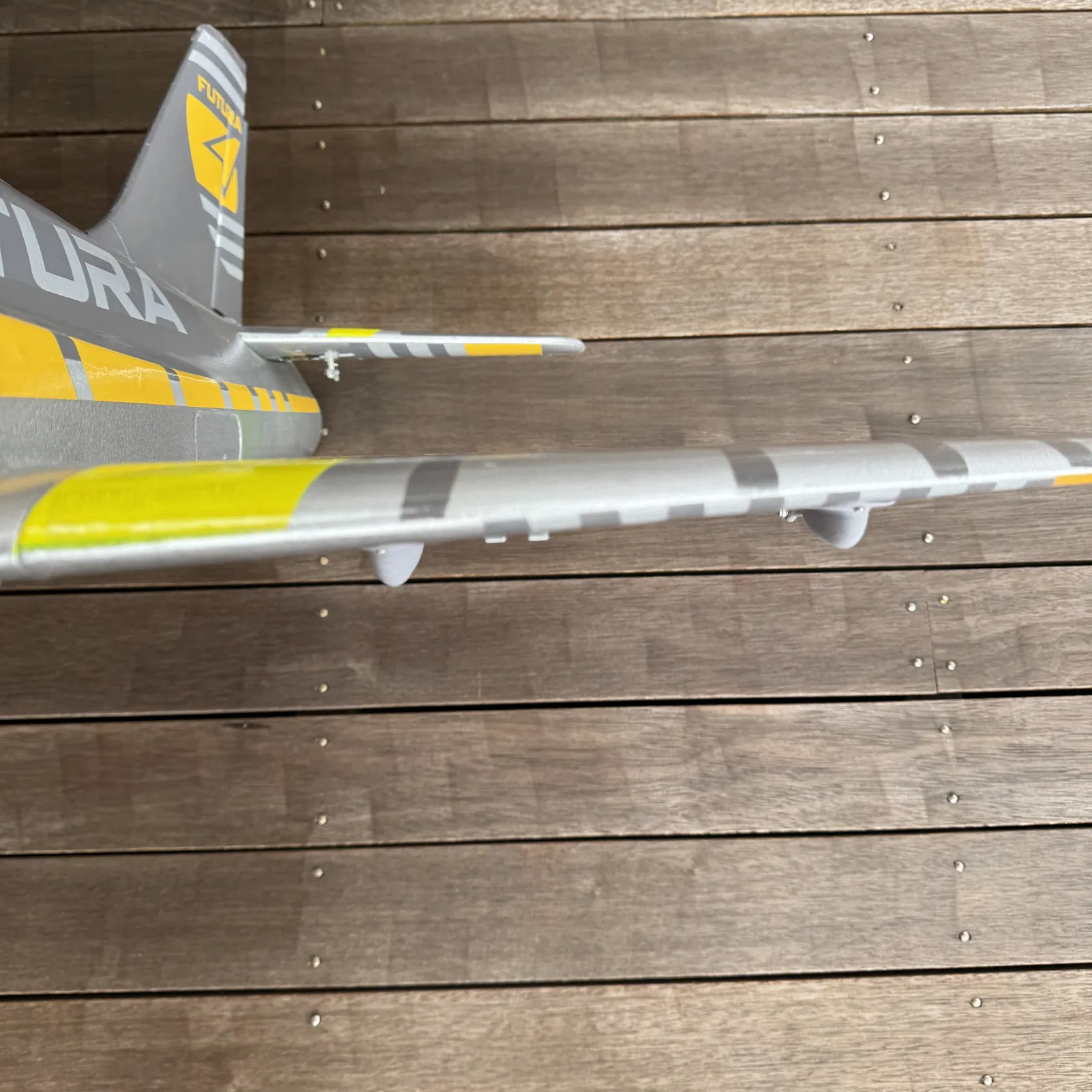

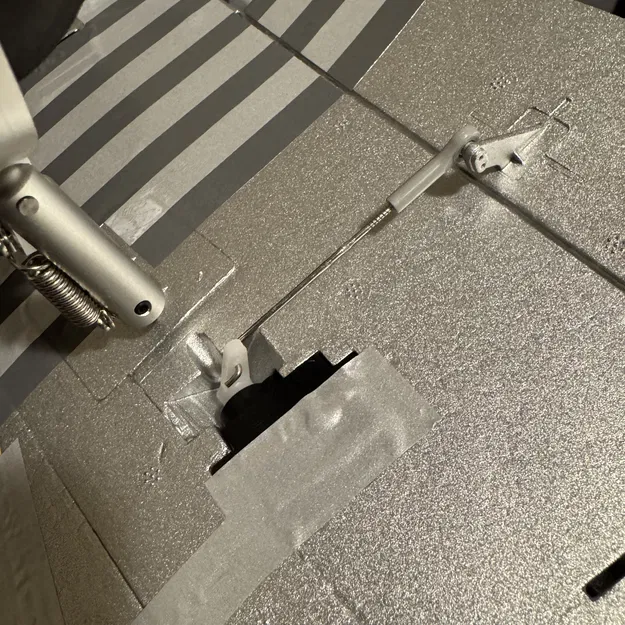

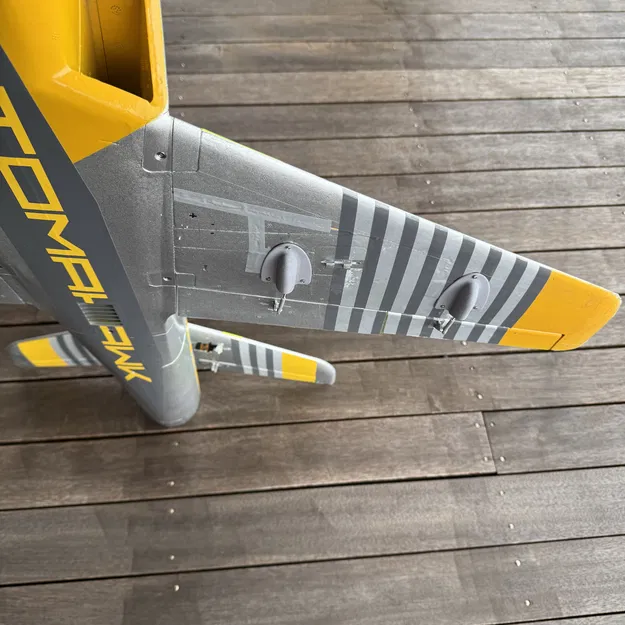

Phần này lắp ở mặt dưới cánh của FMS Futura 64 EDF và che các aileron và flap servo horn đang lộ ra khi tháo bộ landing gear để chuyển sang cấu hình belly landing. Mình cũng thêm một miếng front skid phía trước cho ai cần.

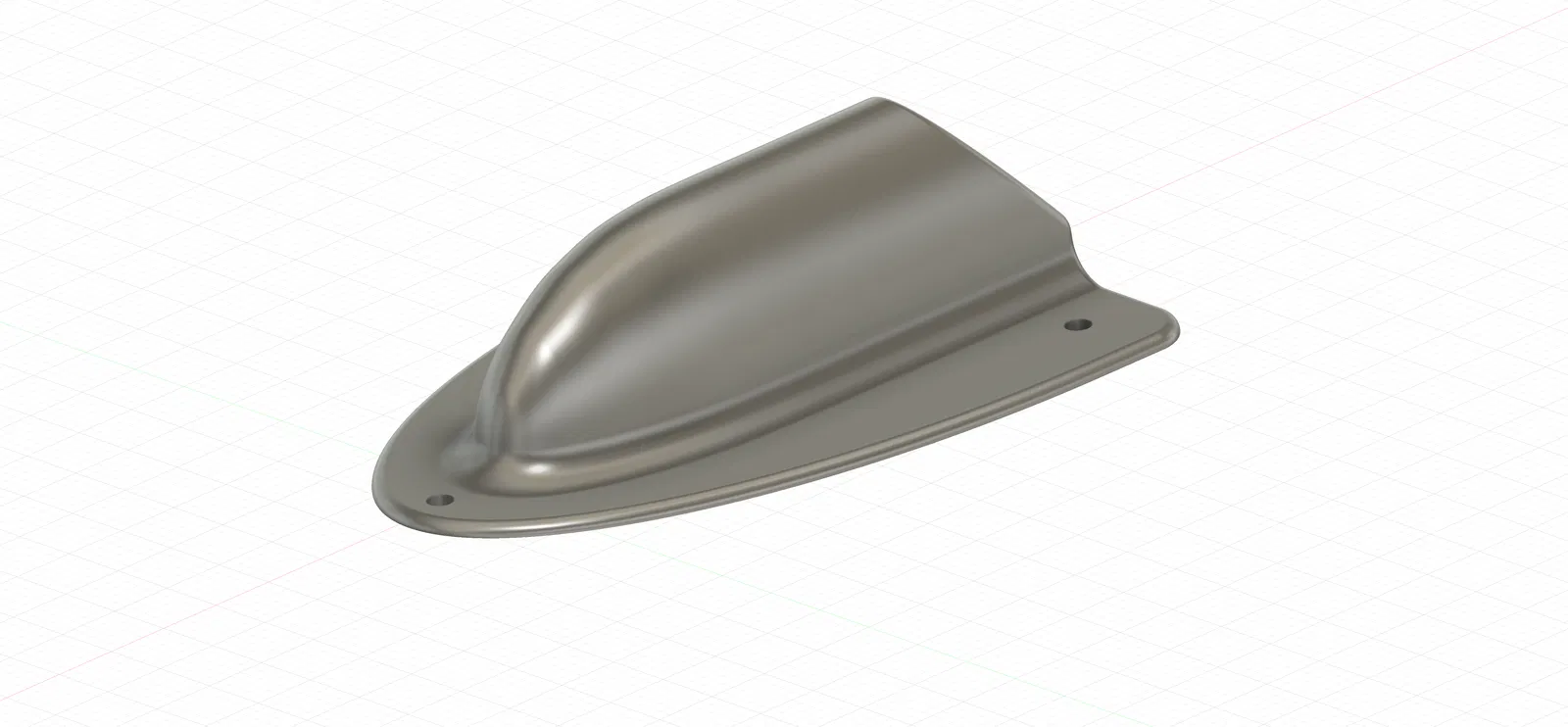

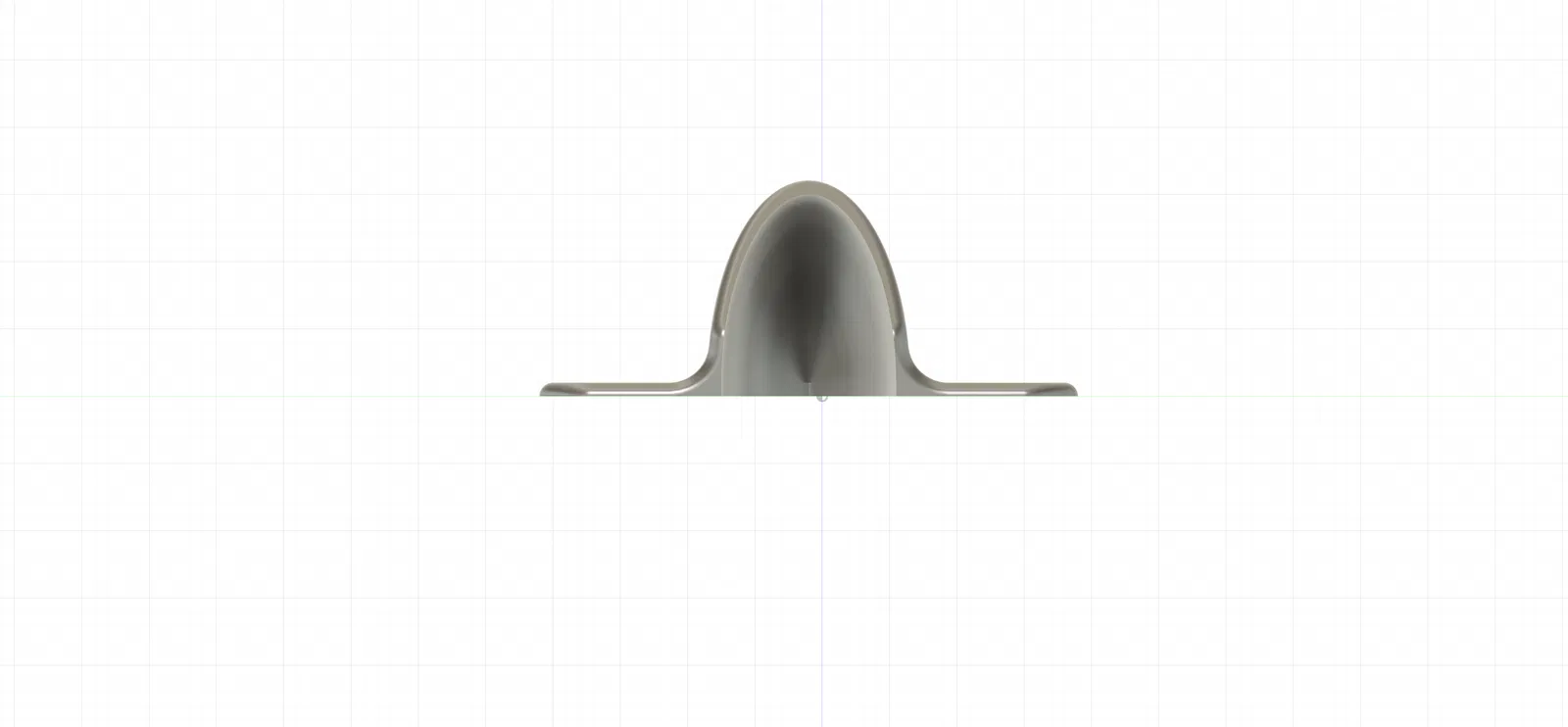

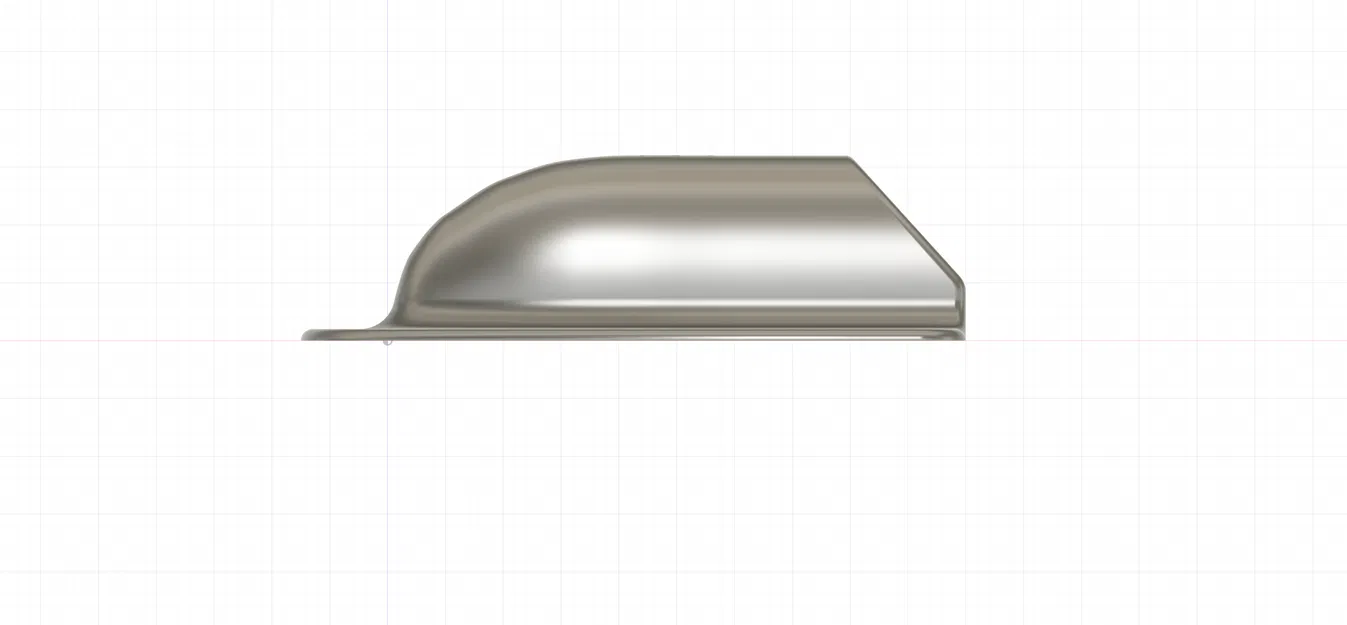

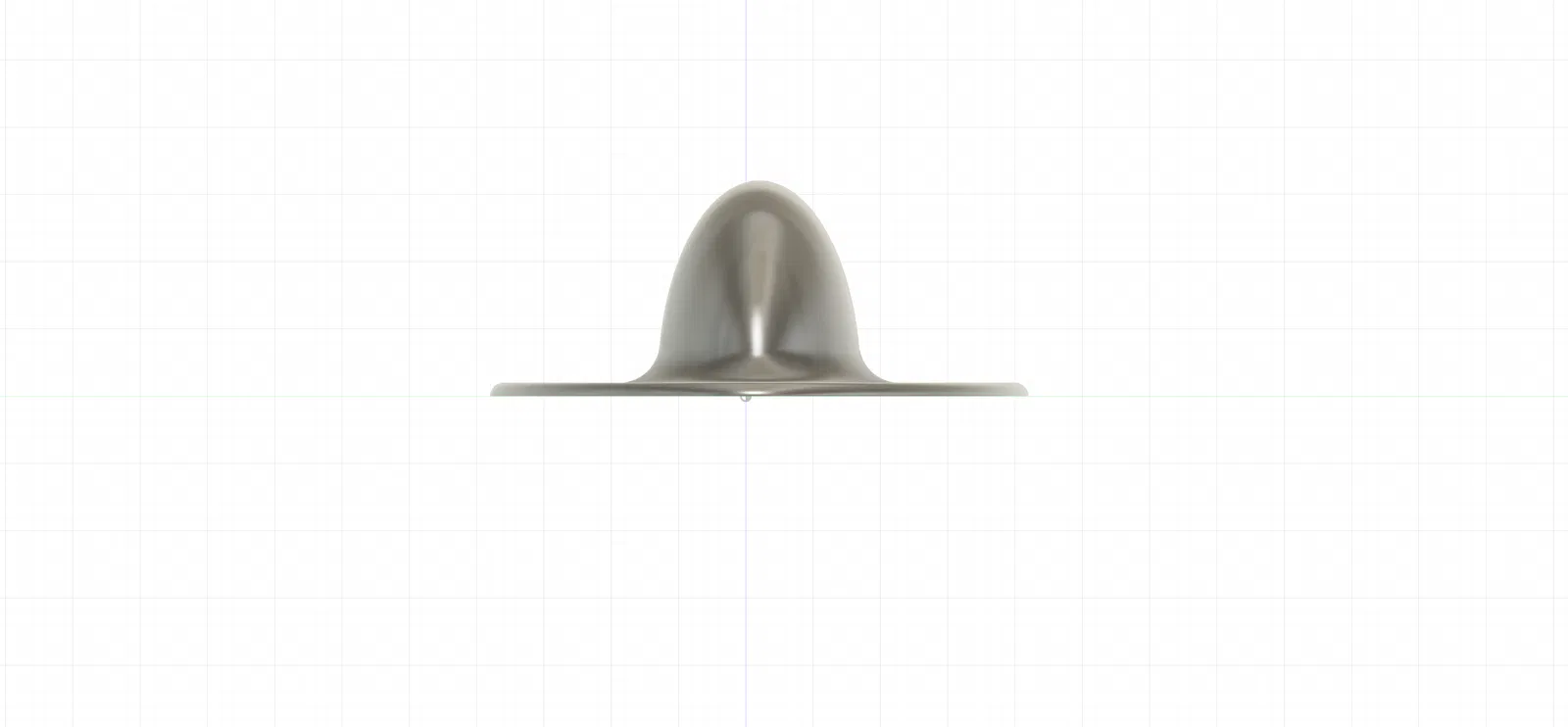

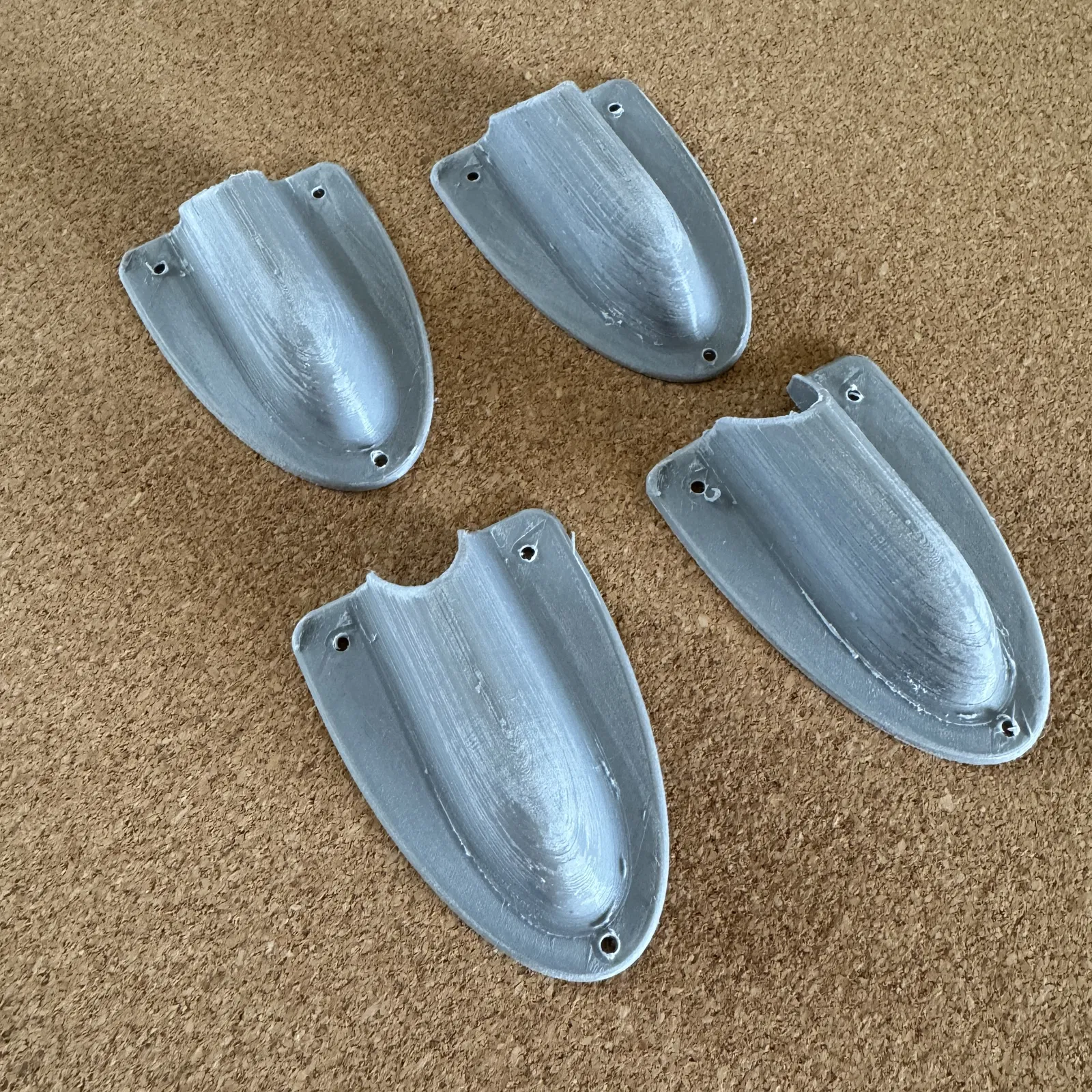

The Shrouds

• Bảo vệ servo horn khi belly landing

• Cải thiện độ mượt khí động so với để hở horn

• Tăng trọng lượng rất ít

• Vẫn giữ được khả năng tiếp cận servo nếu lắp bằng vít

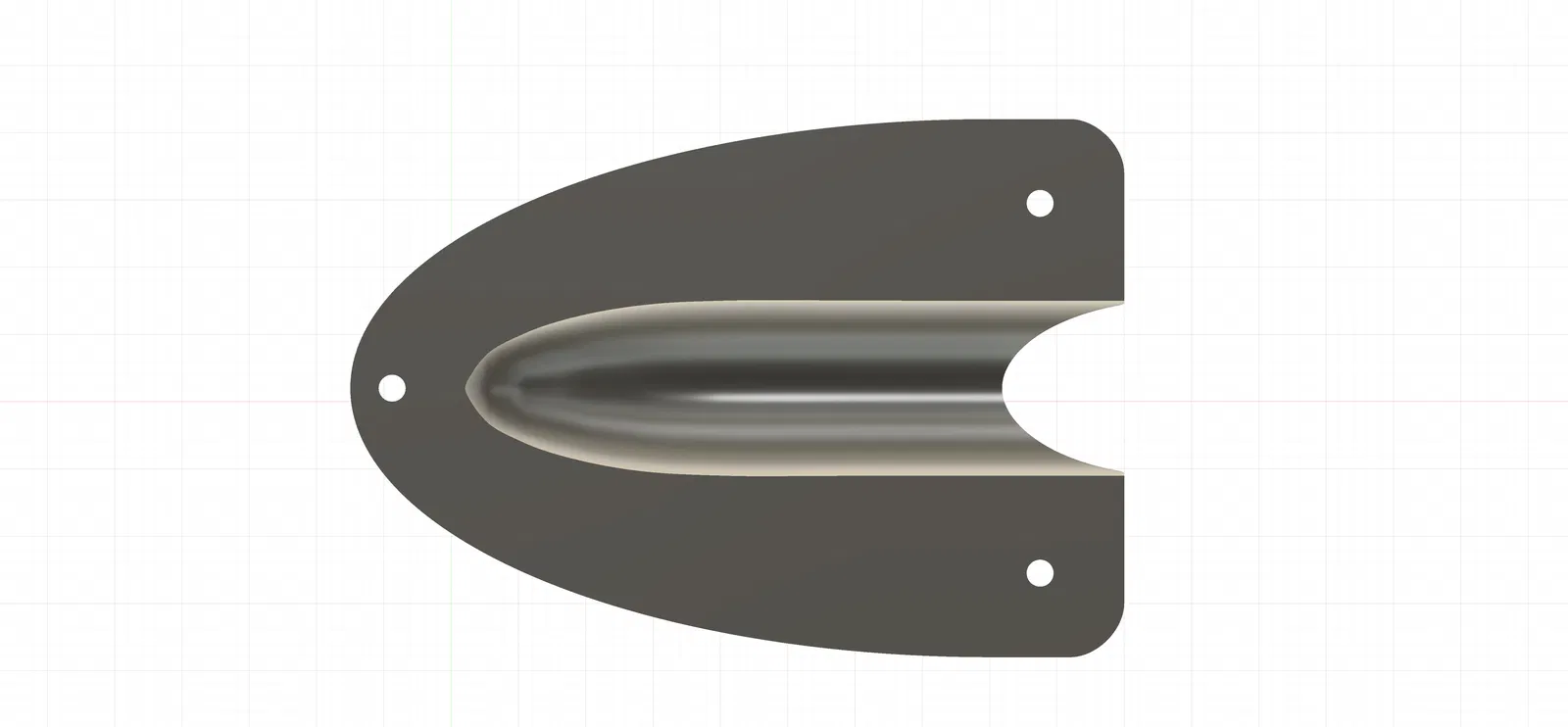

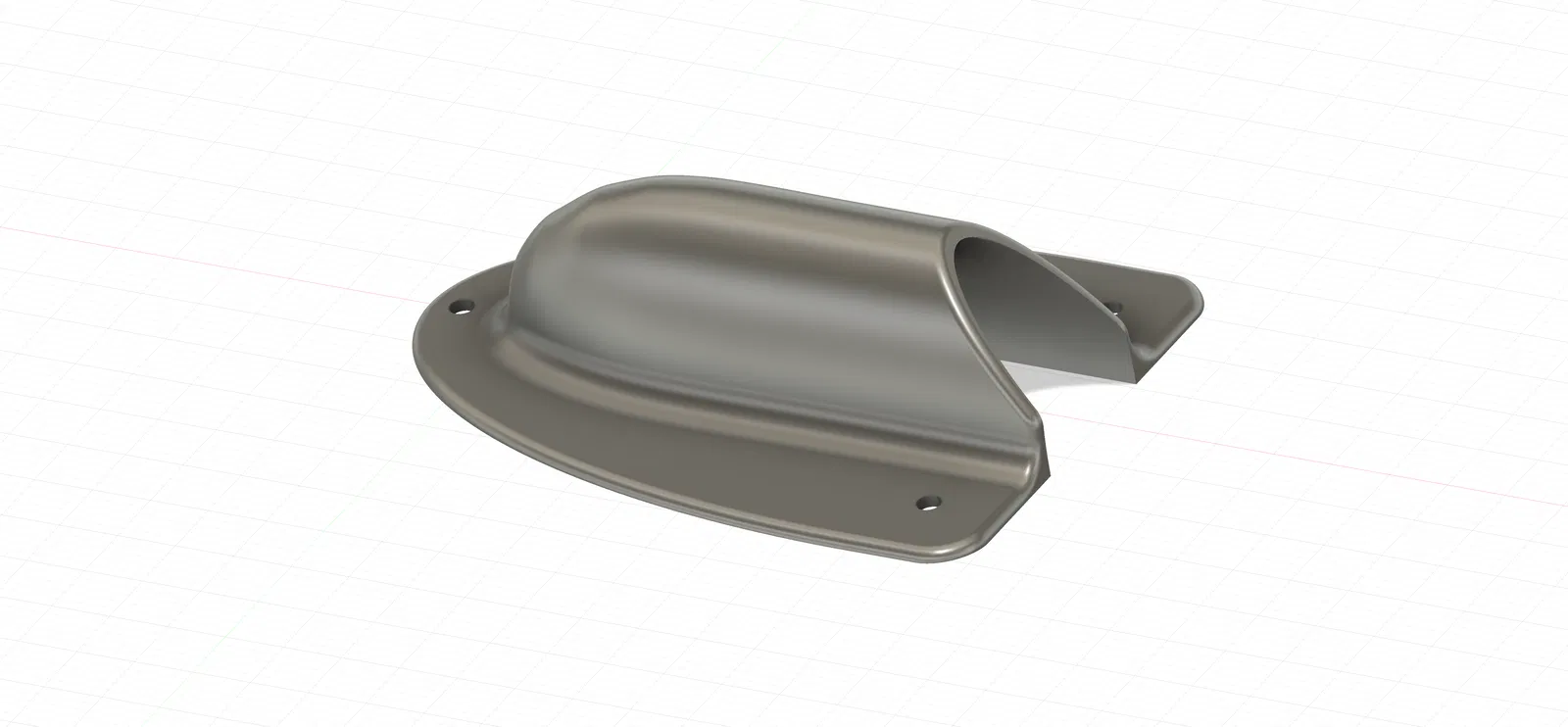

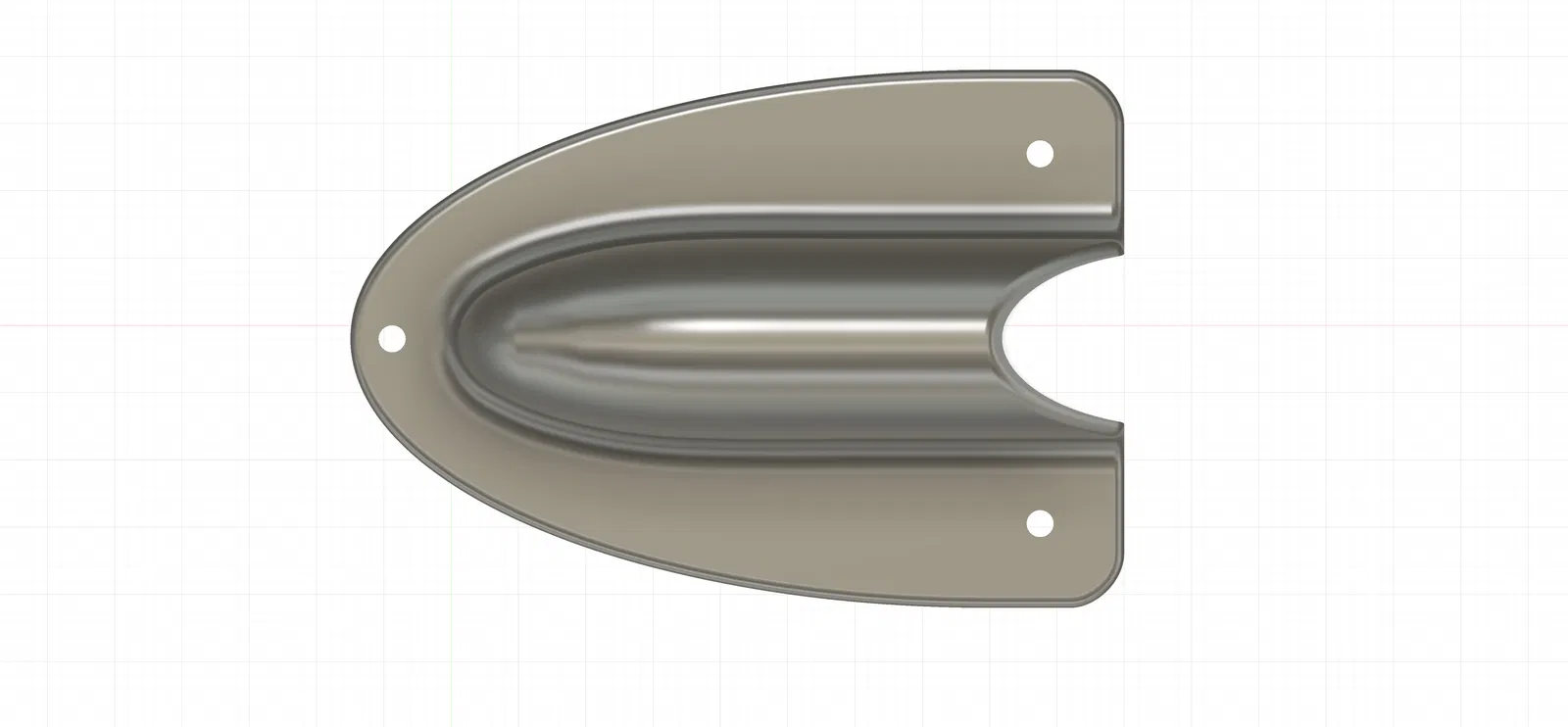

Thành vách dày khoảng 1 mm, tạo lớp vỏ cứng mà không thêm khối lượng dư.

Mounting Options

Option 1 – Dán keo (Không xê dịch)

• Lau sạch bề mặt cánh

• Gỡ sticker tại các vị trí cần dán

• Đảm bảo tiếp xúc trực tiếp foam-to-part

• Dùng keo an toàn cho foam

• Giữ cố định đến khi keo đóng rắn

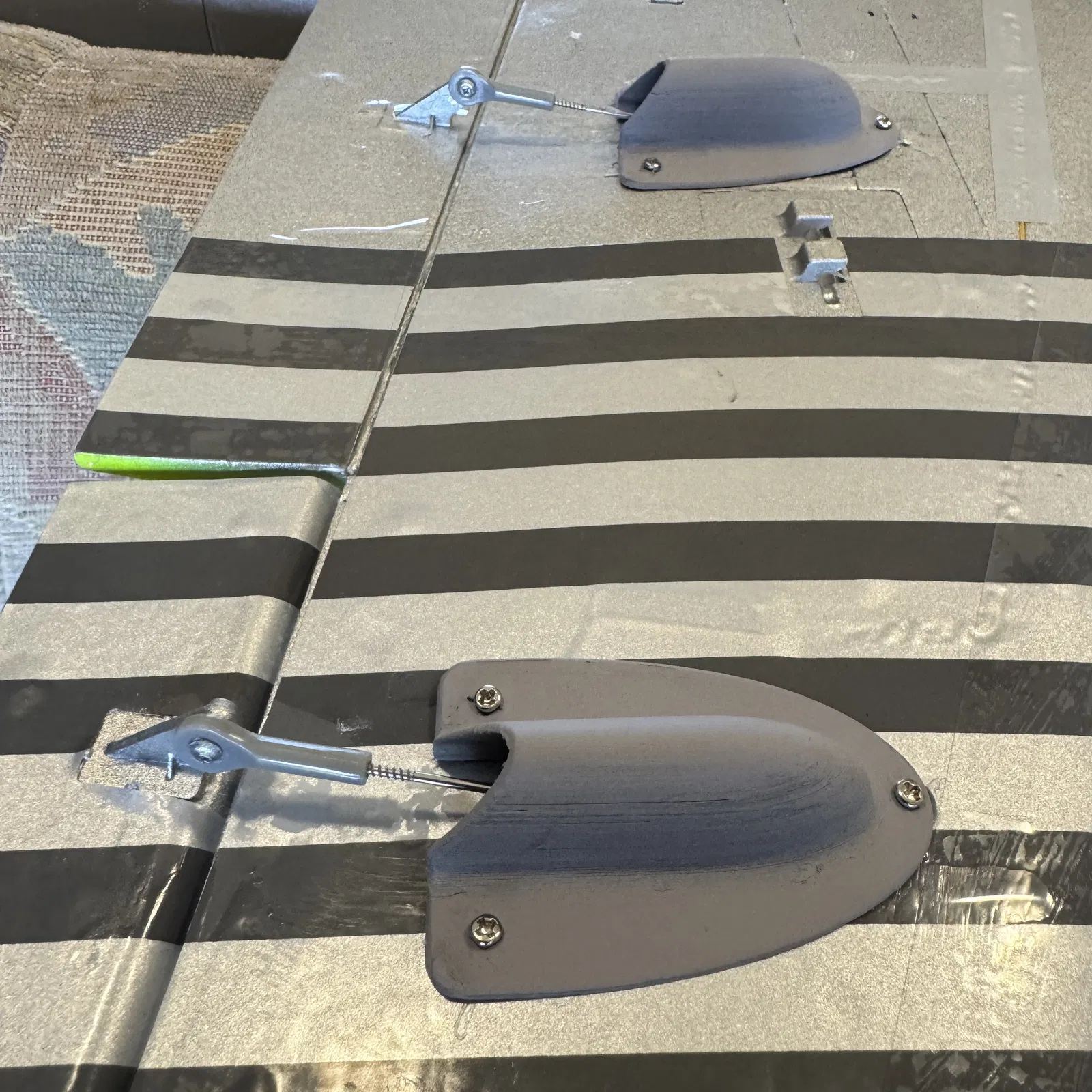

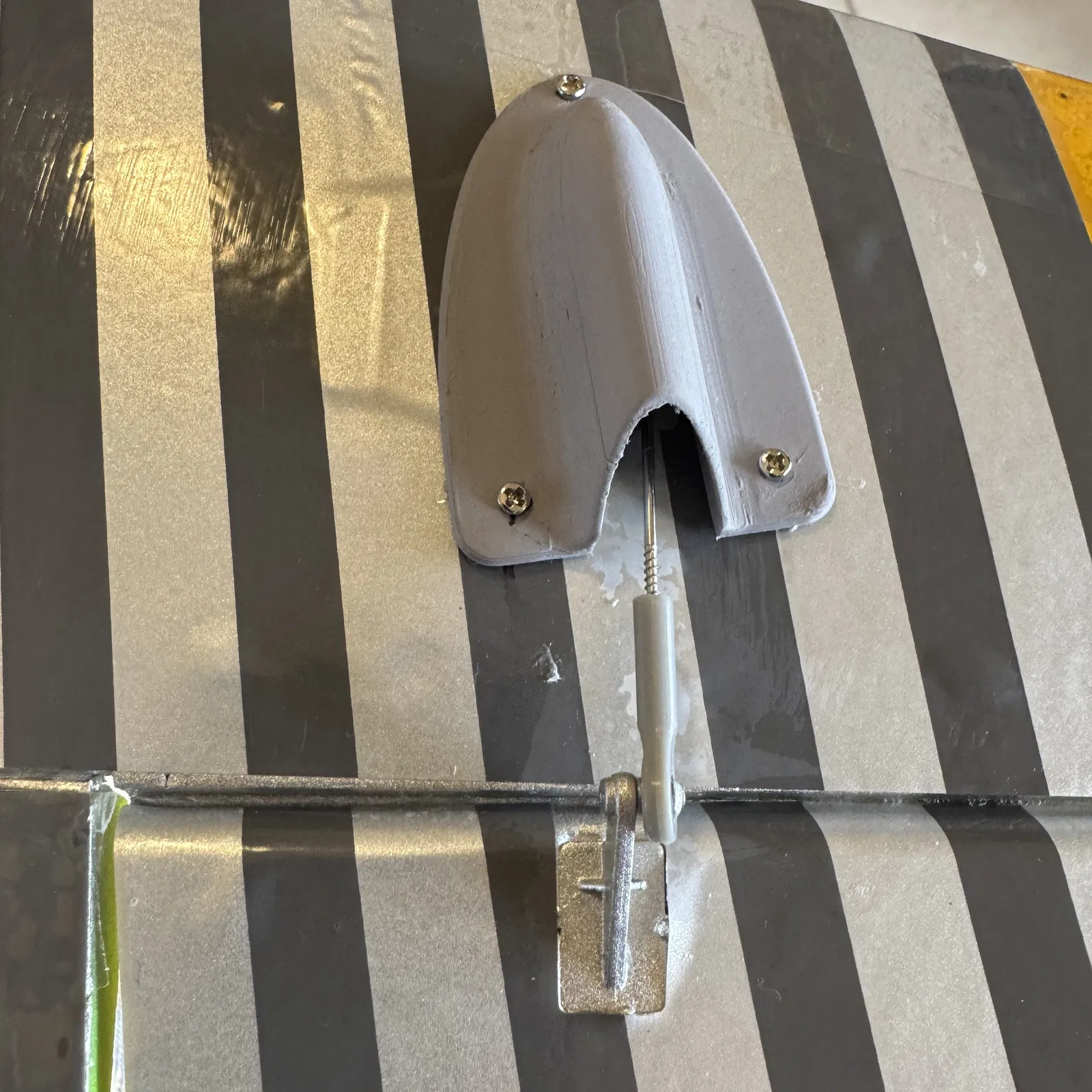

Option 2 – Bắt vít tháo lắp (Removable Screw Mount)

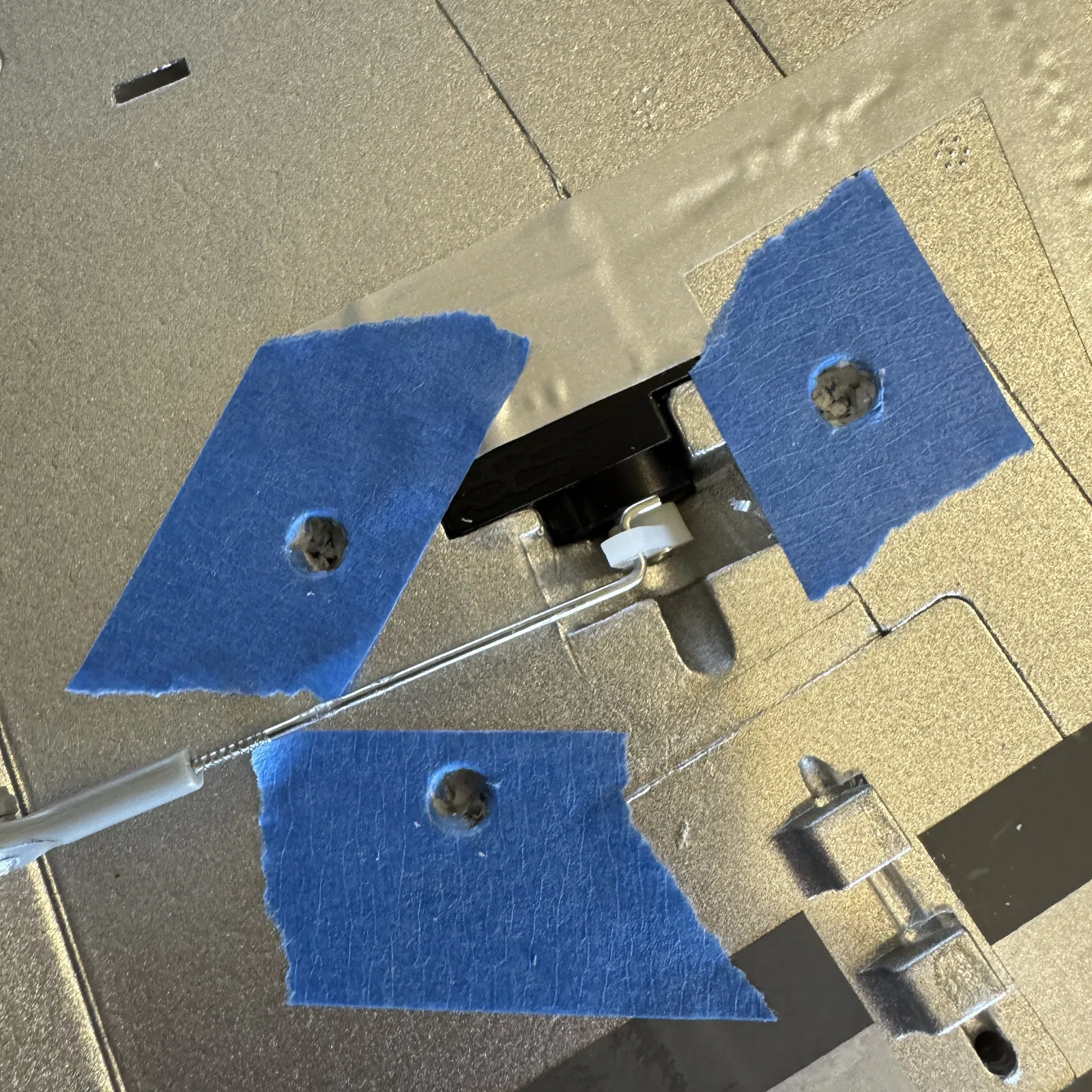

• Đánh dấu vị trí lỗ vít

• Khoan mồi nông (10mm) vào foam (làm nhẹ tay, dùng mũi khoan quay ngược)

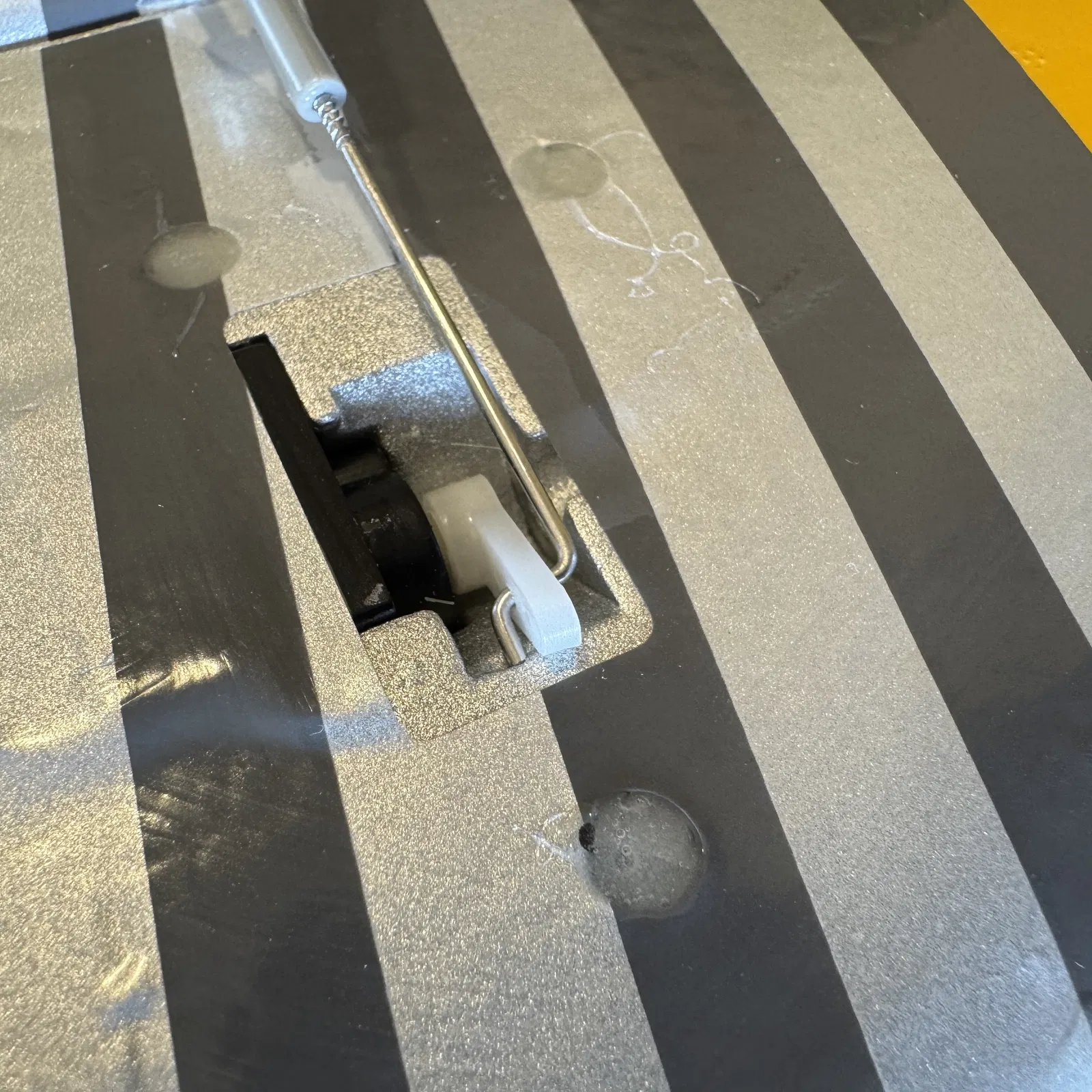

• Bơm resin vào lỗ mồi để tạo điểm neo cứng

• Chờ resin đóng rắn hoàn toàn, và trước khi nó set hẳn thì ấn phần trên xuống để làm phẳng bề mặt resin

• Khoan lại lỗ mồi trên phần resin đã đóng rắn

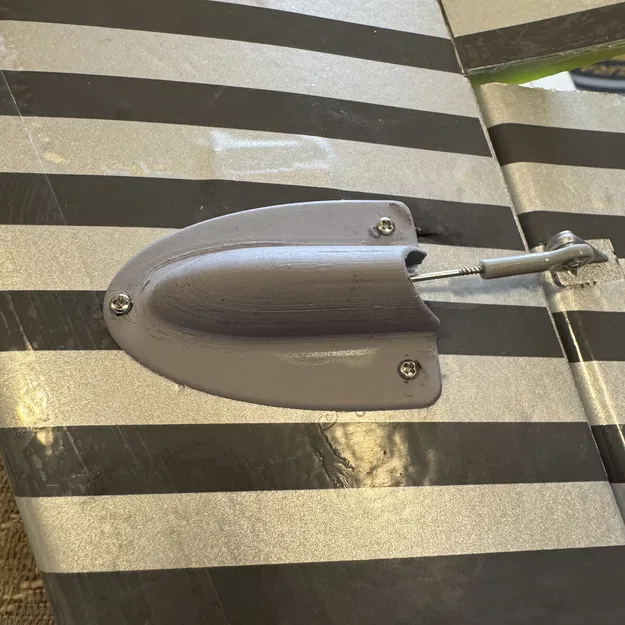

• Bắt vít (M2) xuyên qua cover vào các lỗ đã gia cường

Cách này giúp bạn tiếp cận servo về sau.

Luôn kiểm tra CG sau khi tháo landing gear và thay đổi cấu hình servo.

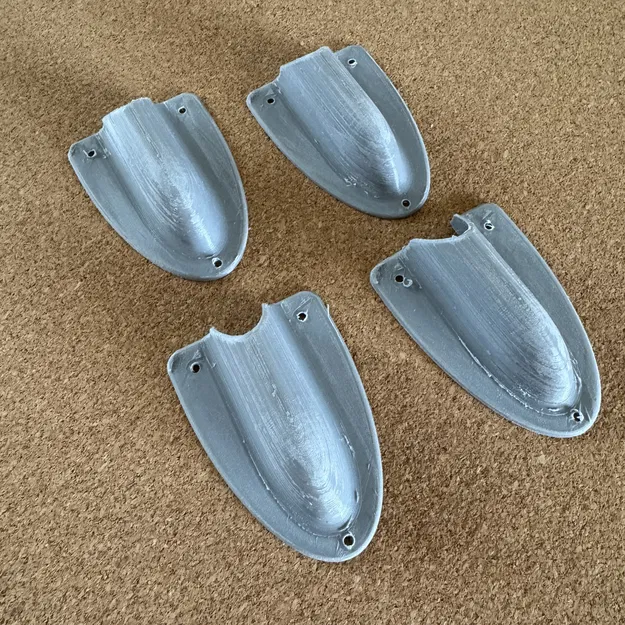

Recommended Settings

Layer Height: 0.12 mm

Infill: 100%

Wall Thickness: 1 mm (theo thiết kế)

Supports: Enabled

Material: PLA hoặc PETG

Layer height nhỏ giúp tăng độ bền và đẹp bề mặt.

In với mặt đáy phẳng úp xuống build plate.

Khuyến nghị bật supports ở phần đỉnh cong và đoạn chuyển tiếp phía sau.
