Núm chỉnh bed level Anycubic Mega Pro (Heizbett Einstell-Rad / Bed Leveling Knob)

Tác giả netwalk

Lượt tải
209
Lượt thích
32
Lượt coi
1.216

File 9 28,9 MB

  • rad_gewindeeinsatz_fixed_1772148344.stlSTL · 4,5 MB
  • rad_mutter_fixed_1772148345.stlSTL · 4,5 MB
  • rad_gewindeeinsatz_numbers_0-4_1772148346.stlSTL · 4,5 MB
  • rad_mutter_numbers_0-4_1772149286.stlSTL · 4,5 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

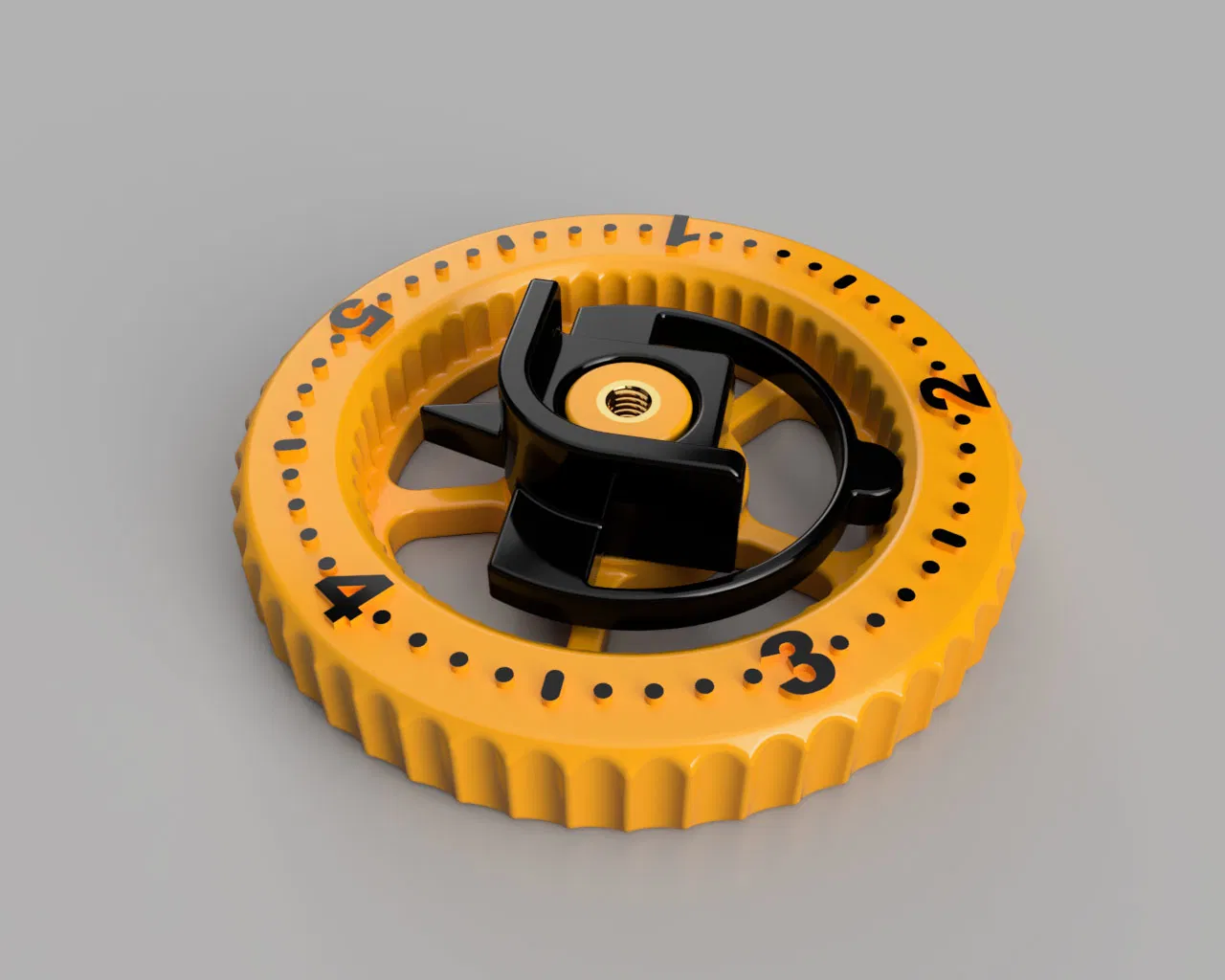

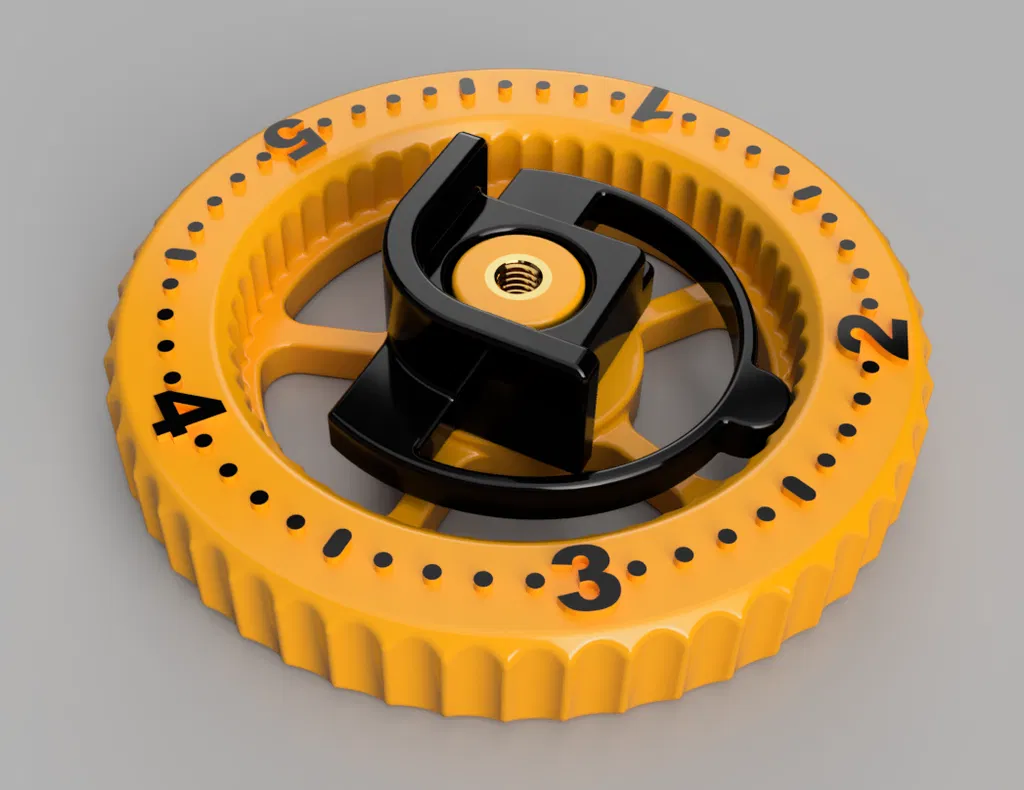

Bản thay thế cho các núm chỉnh (Einstellräder) tiêu chuẩn của Mega Pro.

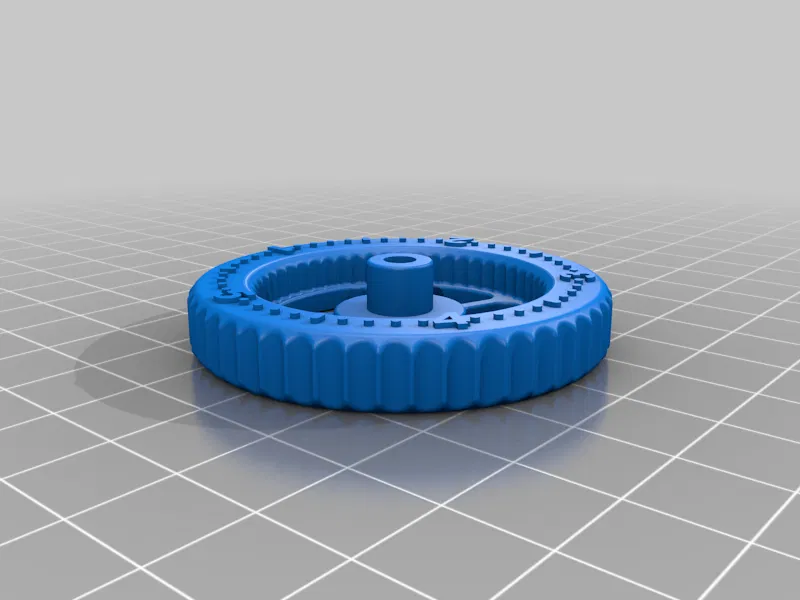

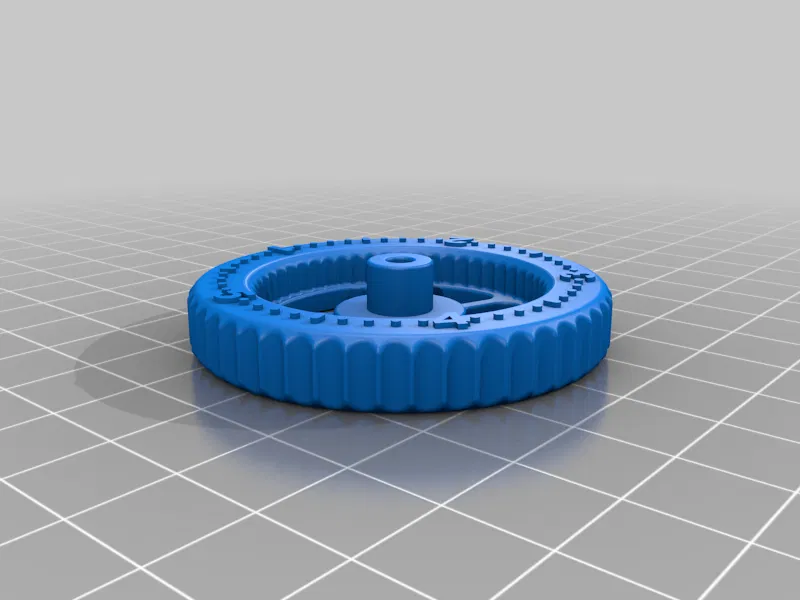

Vạch chia trên núm giúp canh chỉnh dễ hơn khi dùng các tấm build plate dày mỏng khác nhau trên magnetic heatbed (bước ren M3 là 0.5, tức 1 vòng xoay tương ứng 0.5 mm, nấc nhỏ nhất là 0.01 mm).

Mình khuyên dùng Ruthex M3 threaded inserts, nhưng mình cũng đã chuẩn bị một phiên bản dùng được với đai ốc M3 tiêu chuẩn.

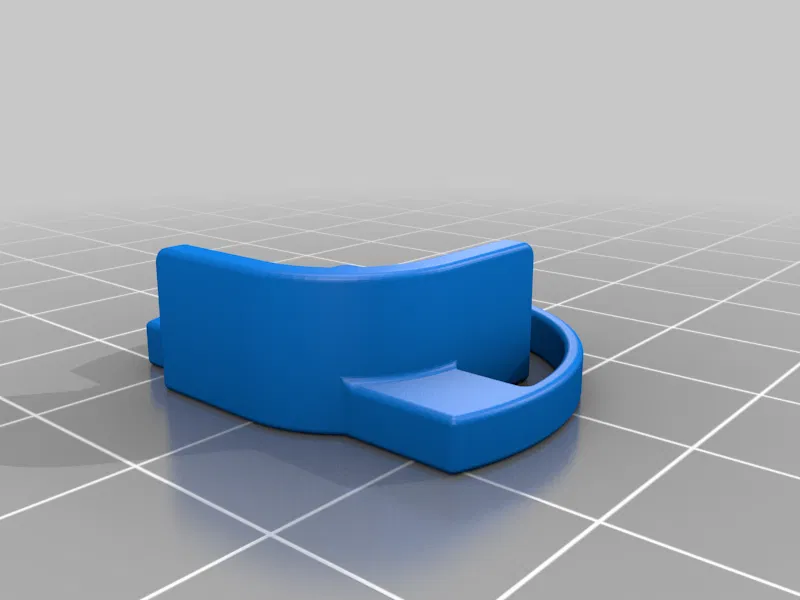

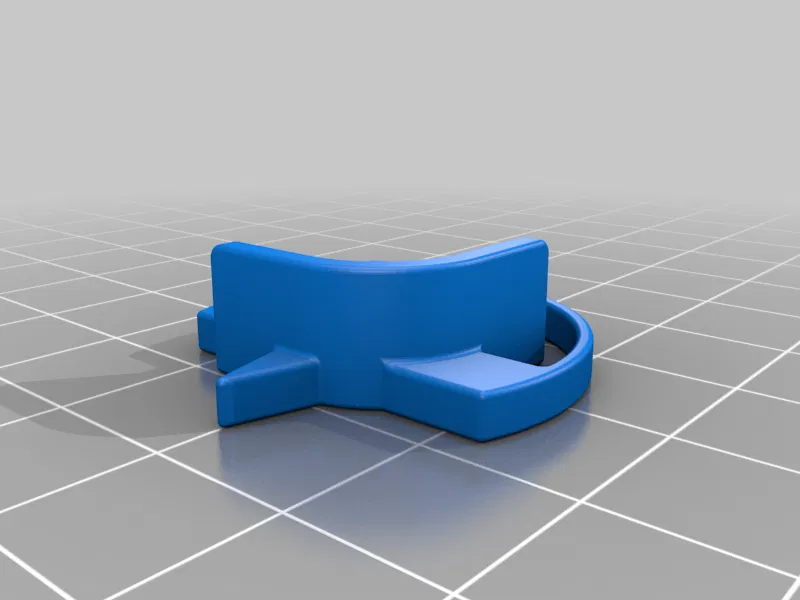

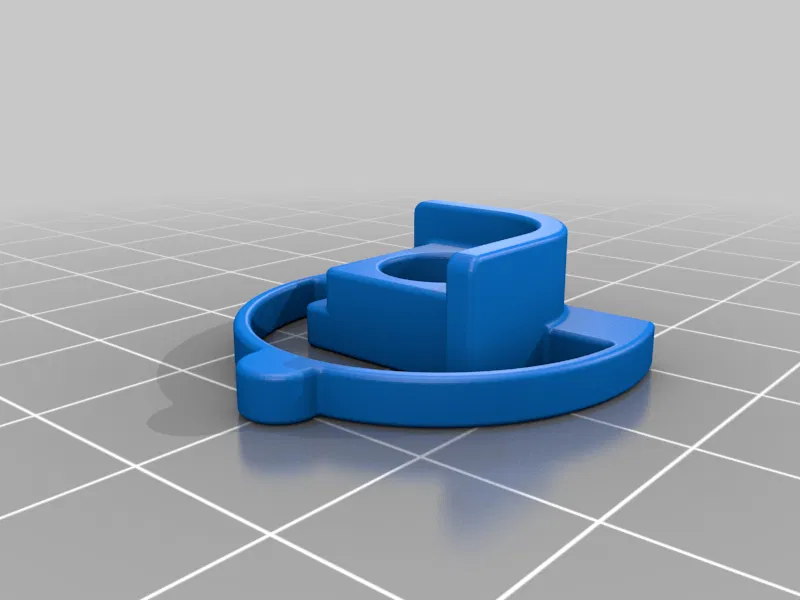

Phần inlay có nấc (rastend) có 2 phiên bản (trái/phải), phòng trường hợp bạn muốn giấu cái “gờ” tạo nấc xuống phía dưới bed holder.

Tất nhiên bạn cũng có thể dùng chỉ một loại inlay thôi, vẫn hoạt động bình thường.

Trong file gốc của các núm có thiếu bo tròn ở một thanh gân. Ở hai phiên bản “_fixed” thì lỗi này đã được sửa.

UPDATE 22.12.2022:
Đã thêm các inlay có nấc với ký hiệu mũi tên.

UPDATE 10.10.2022:
Đã thêm các phiên bản: đánh số từ 0 đến 4 thay vì 1–5.

Printer Brand:

Anycubic

Printer:

All-metal Mega

Rafts:

No

Supports:

No

Resolution:

0.12

Infill:

25%

Filament: Extrudr PETG Neon Orange / Schwarz Post-Printing =============

Với phiên bản dùng threaded insert: dùng mỏ hàn (soldering iron) cỡ khoảng 175°–180°C để ép/nung insert vào từ từ.

Với phiên bản còn lại: gắn một đai ốc M3.

Phần chữ nổi mình tô nổi bằng bút lông Edding màu đen.

How I Designed This

Fusion 360
