Benchdog 20mm kẹp vít M6 (OnShape)

Tác giả LeonReijnders_452736

Lượt tải
10
Lượt thích
1
Lượt coi
97
Tải tất cả (.zip)· 8 file · 6,7 MB· 6,7 MB

File 8 6,7 MB

  • BenchDog_D20_H18mm_Flat_1772148977.stepSTEP · 80,4 KB
  • BenchDog_D20_H18mm_1772148977.stepSTEP · 69,4 KB
  • BenchDog_D20_H12mm_1772148978.stepSTEP · 69,4 KB
  • BenchDog_D20_Set_1772148979.3mf3MF · 604,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#227558
Danh mục
DIY
Ngày đăng

Mô tả

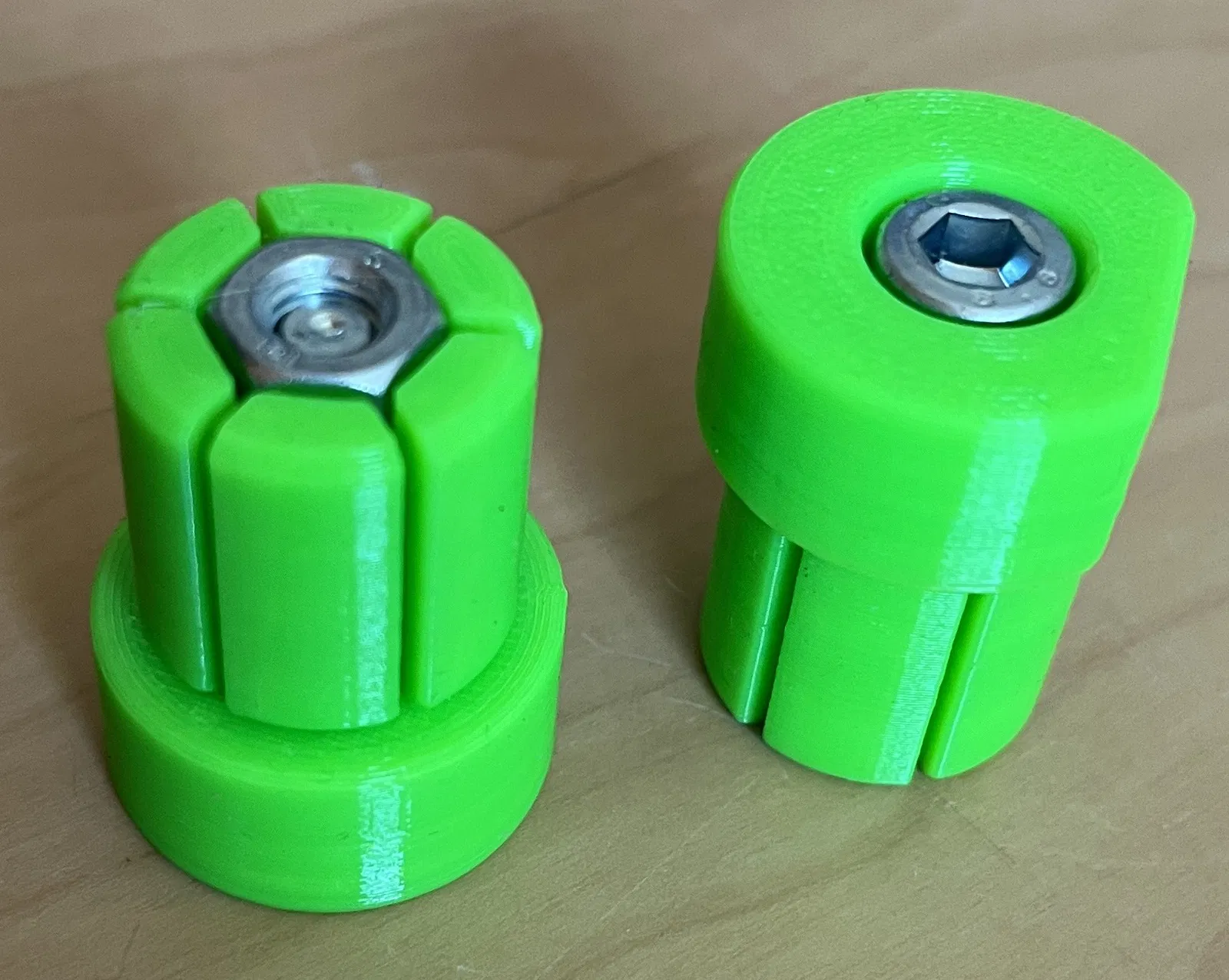

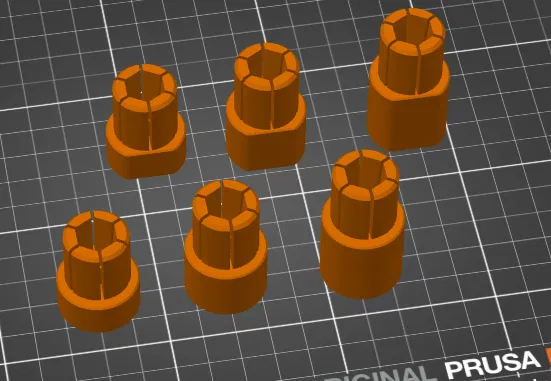

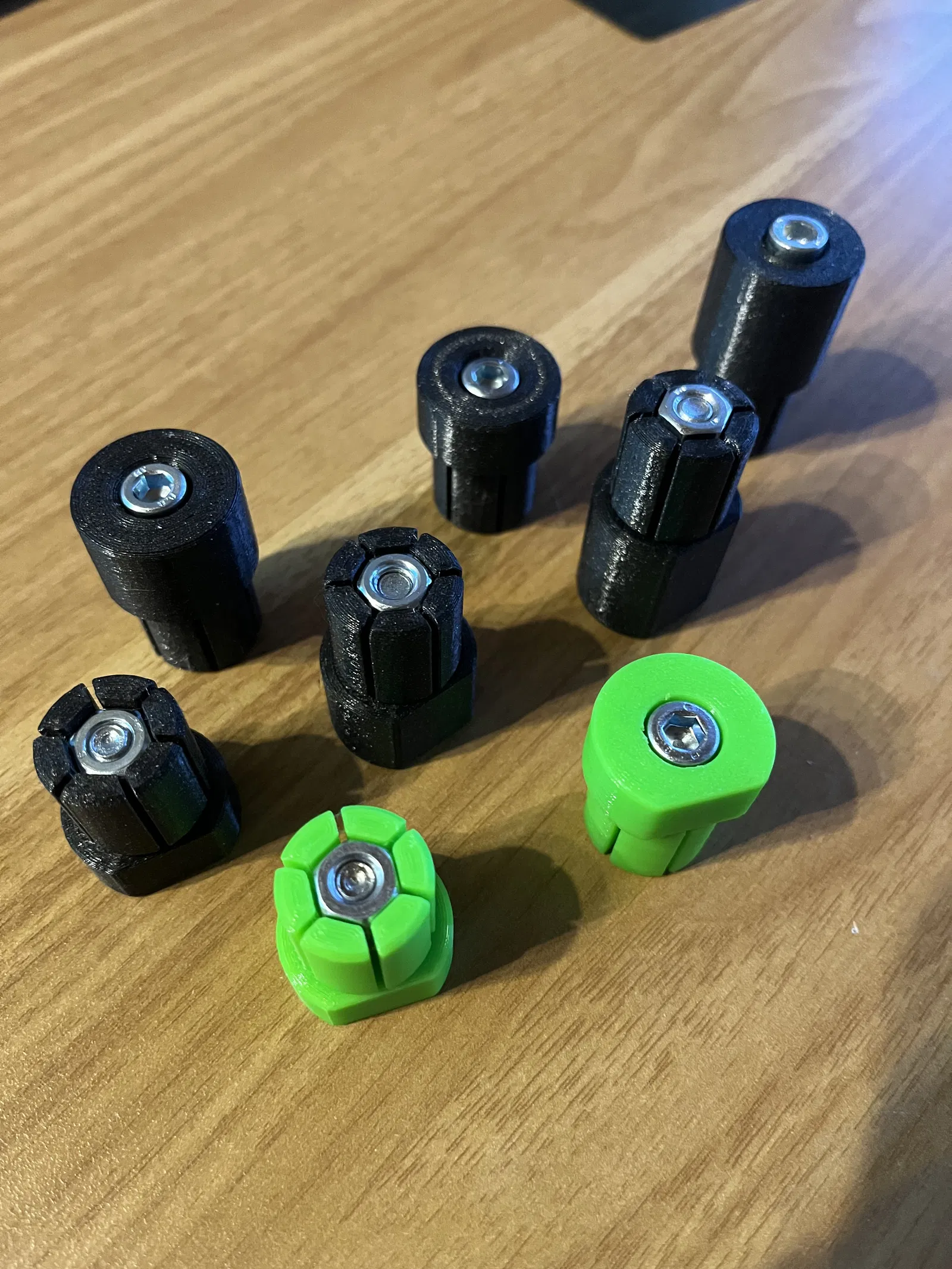

Một bộ Benchdog 20mm với các chiều cao 12mm, 18mm và 25mm.

Dạng tròn và dạng có cạnh phẳng.

Layer Height: 0,2mm

Perimeter: 4

Infill dùng: 20%

Vật liệu dùng: PETG

Bạn có thể cố định Benchdog bằng vít M6 từ phía trên.

  • Benchdog 20mm_12mm Height: cần 1 vít lục giác M6x25 và 1 đai ốc M6.

  • Benchdog 20mm_18mm Height: cần 1 vít lục giác M6x30 và 1 đai ốc M6.

  • Benchdog 20mm_25mm Height: cần 1 vít lục giác M6x40 và 1 đai ốc M6.

Link file thiết kế OnShape:

https://cad.onshape.com/documents/8705c2dfc4806626c6166085/w/a200c2e36d9feacdbd3d9cd9/e/5bbe874b5b193ac207f505e6

Nếu thấy hay thì cho mình 1 Like nha.
