Móc kéo Pintle & Pintle Ball tỉ lệ 1:8/1:10 cho 3D Sets/Universal (Rancher)
Bộ móc kéo pintle và pintle ball combo tỉ lệ 1:8/1:10 cho mô hình/xe RC. Có nhiều tùy chọn (pintle-only, combo ball), cơ chế khóa cam chắc chắn, kèm danh sách STL theo prefix và parts list ốc/vít.
Mô tả

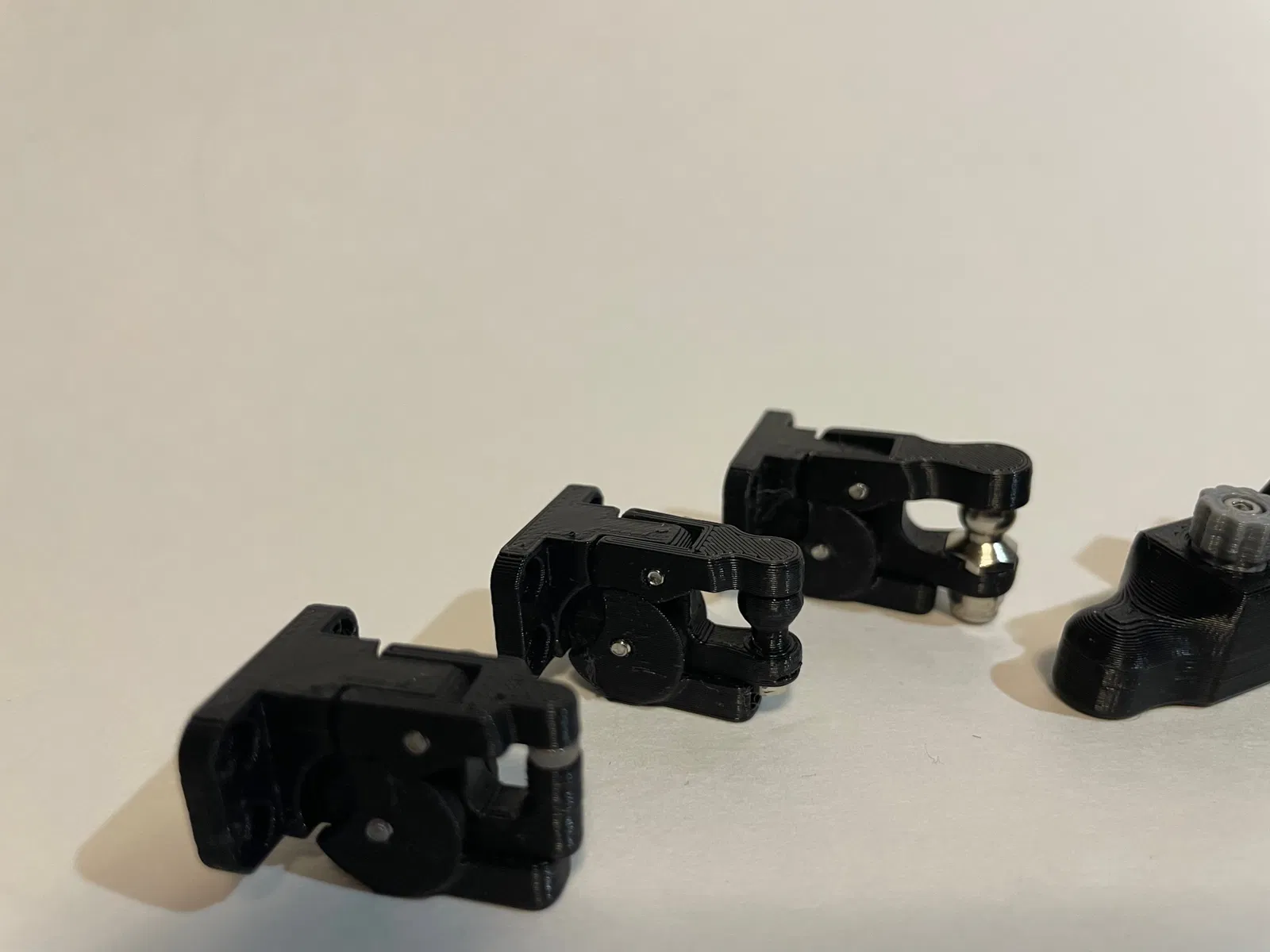

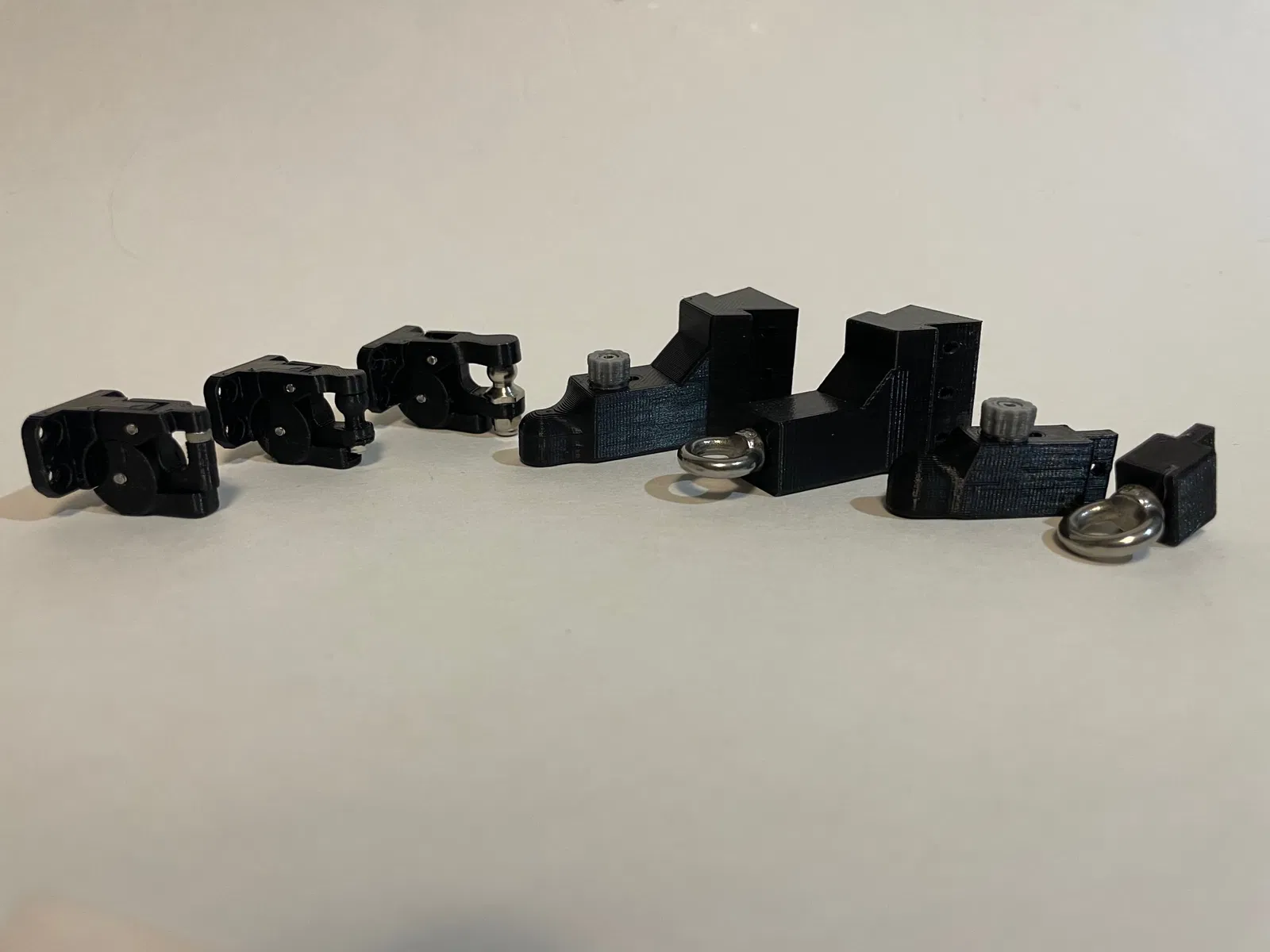

Bạn có nhiều lựa chọn!! Có 4 lựa chọn cho riêng phần pintle hitch.

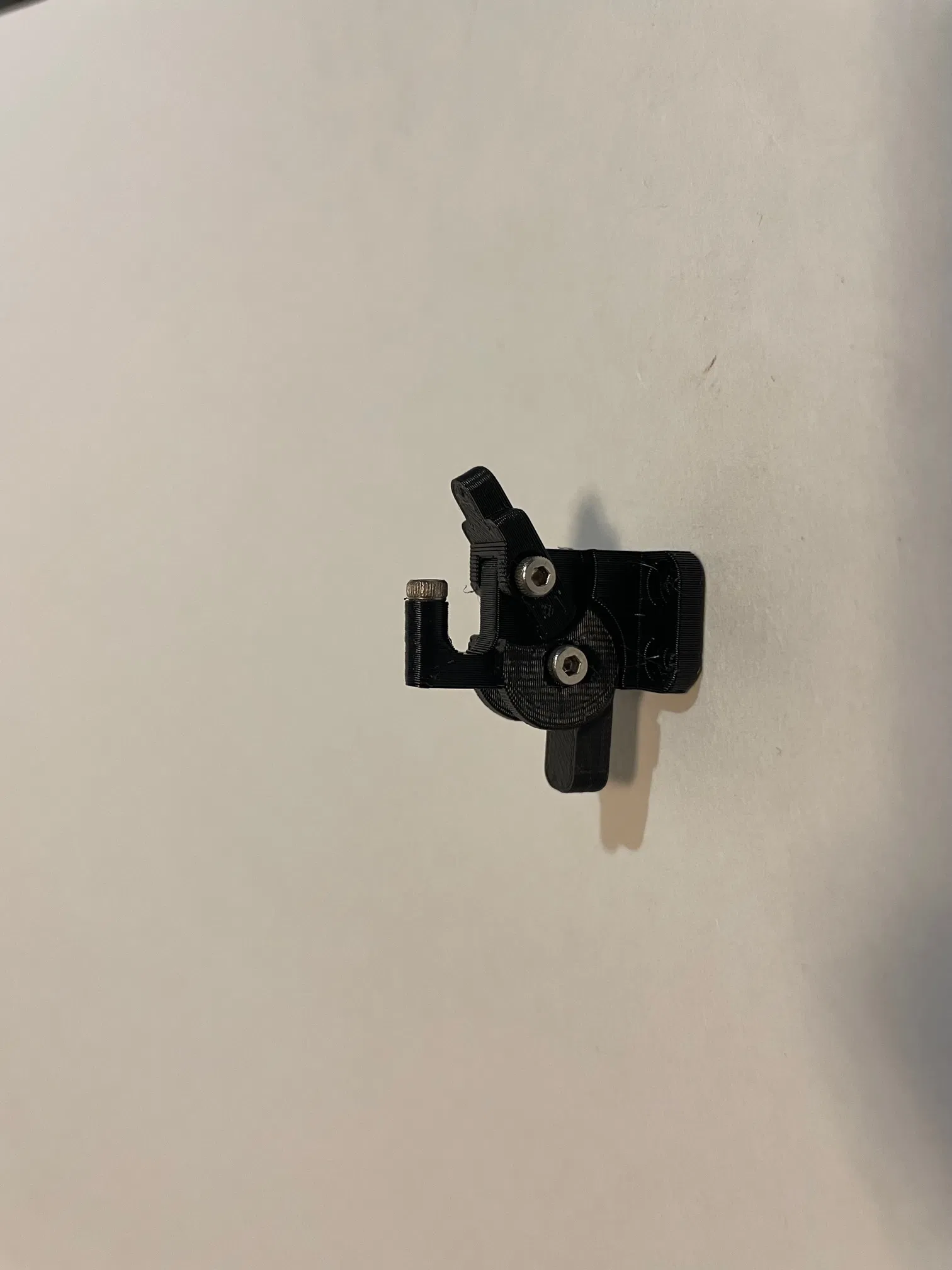

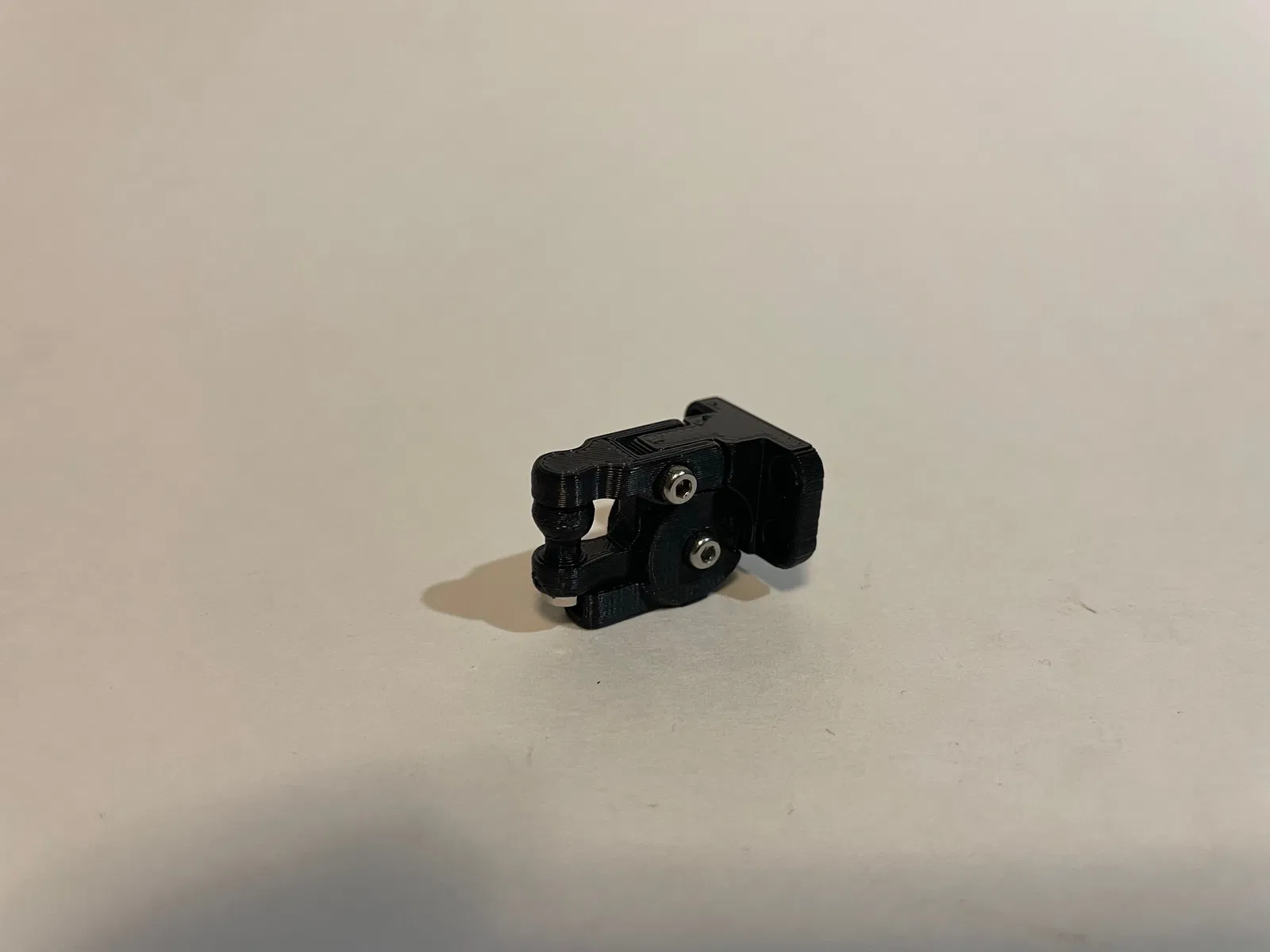

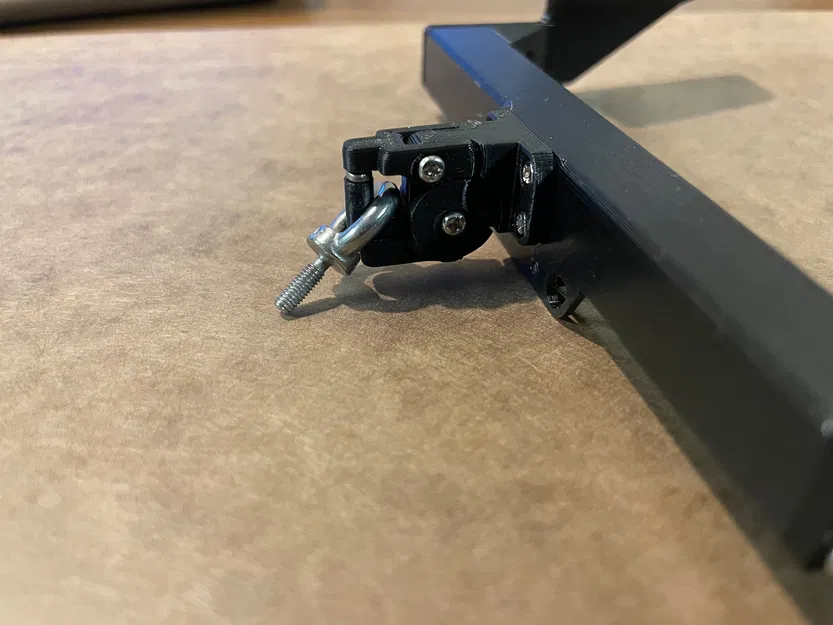

Pintle hitch. Kết nối bằng ốc vòng (eye bolt) 3mm. Chạy ổn hơn và chi phí rẻ hơn. https://amzn.to/3W2ogoN (link US Amazon Affiliate)
Strongest Pintle- Dùng eye bolt 3mm, cắt mở ra để đưa vòng móc (trailer eye bolt) vào.

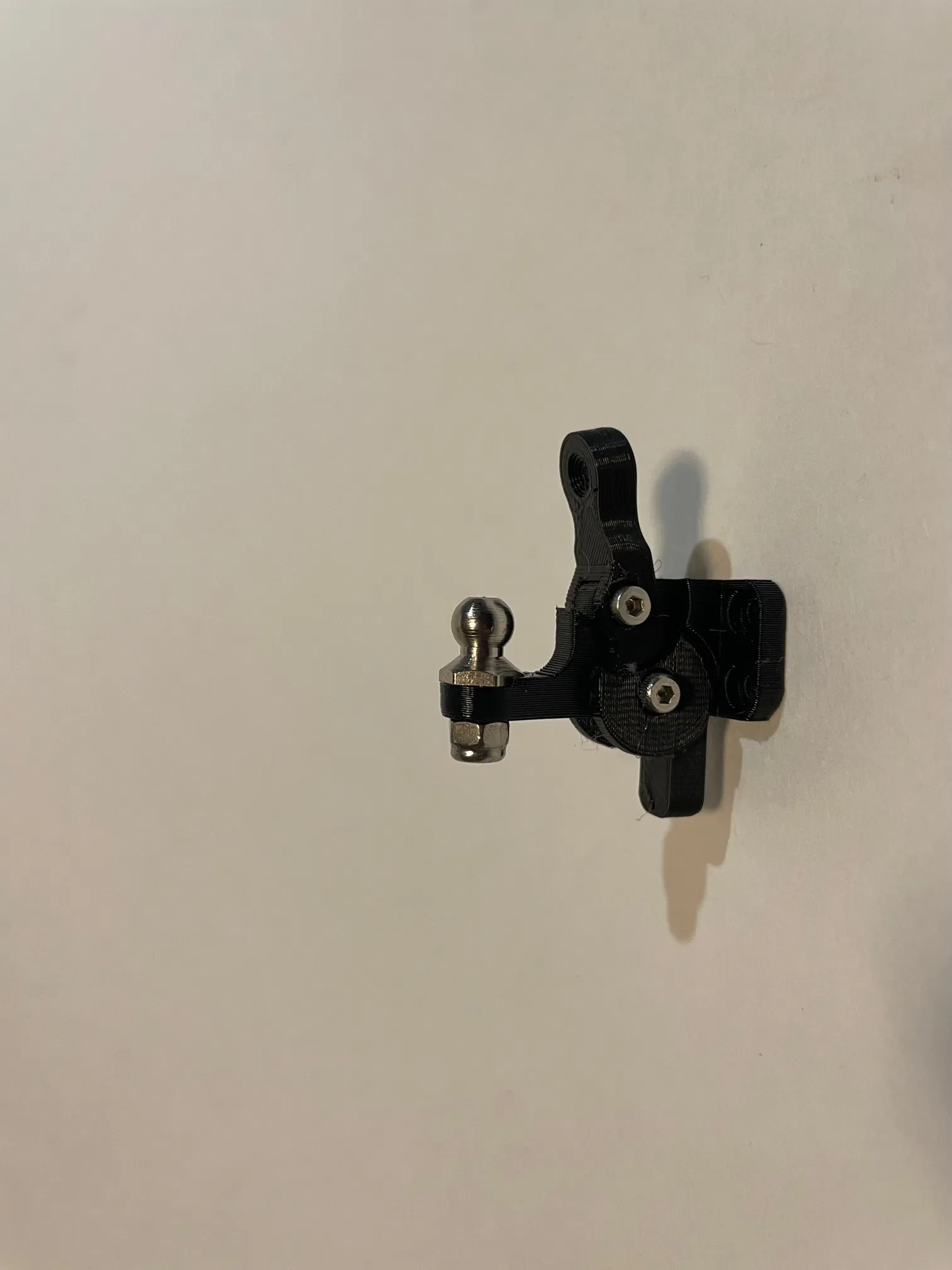

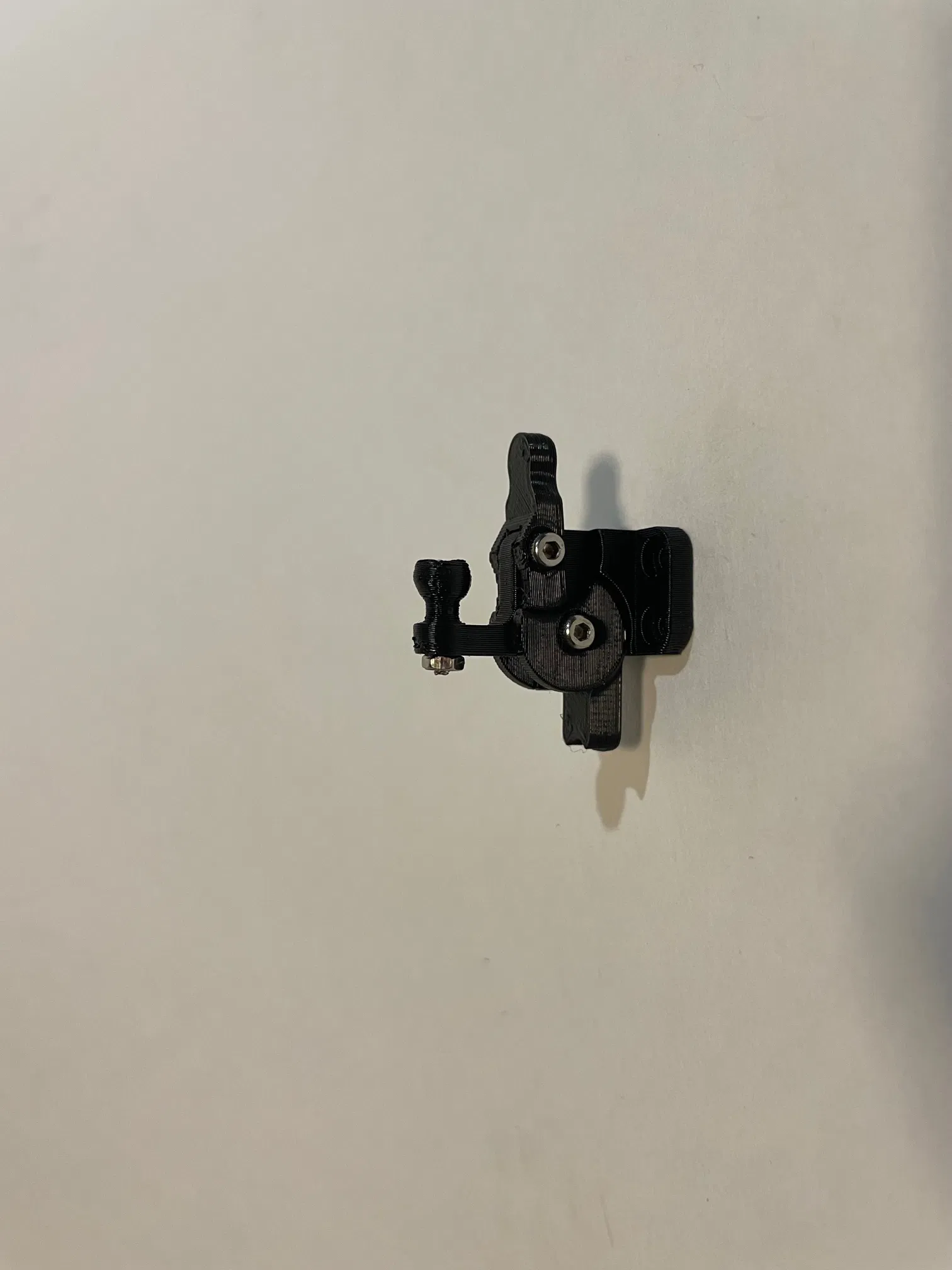

Improved Pintle Ball hitch. Ngoài bản pintle-only nguyên bản, bên mình có thêm 2 lựa chọn cho combo Pintle ball. Một bản dùng bi nhựa (plastic ball) chạy tốt. Bản còn lại dùng bi chuẩn 6mm.

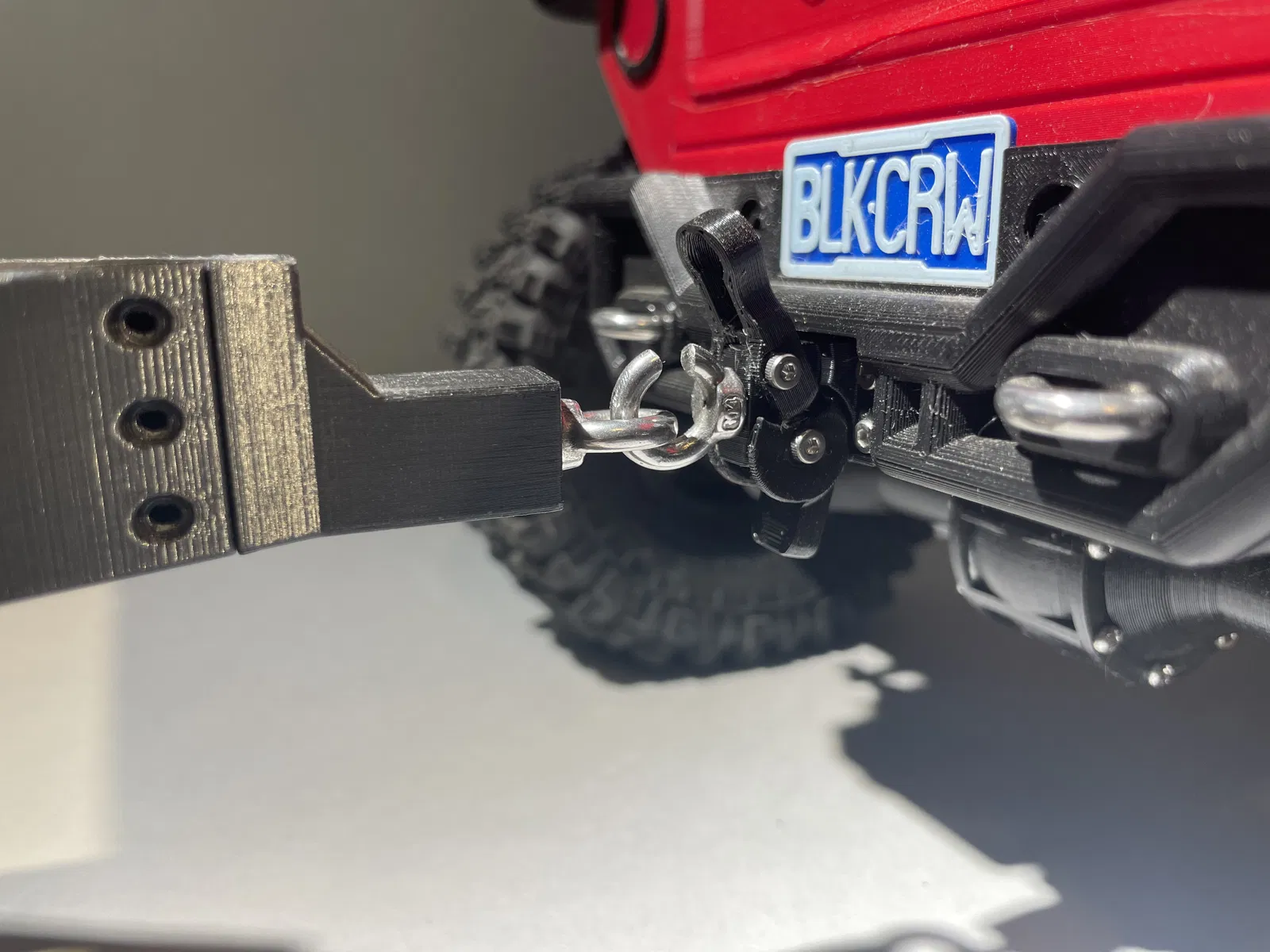

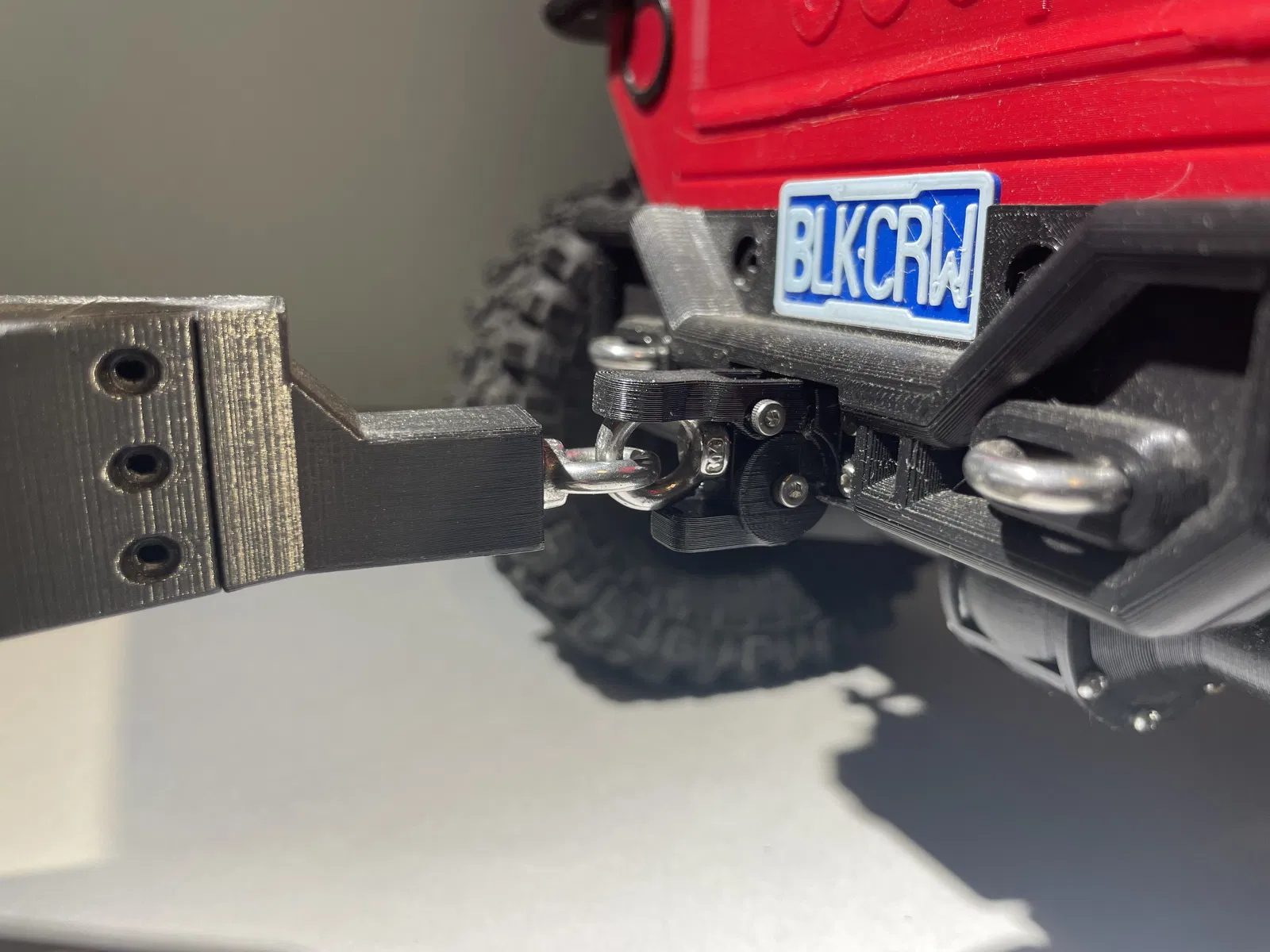

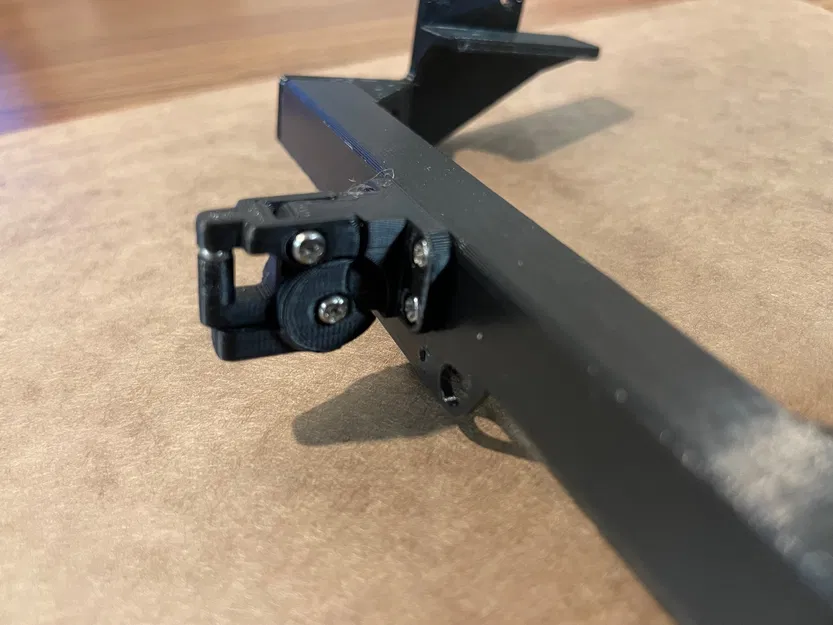

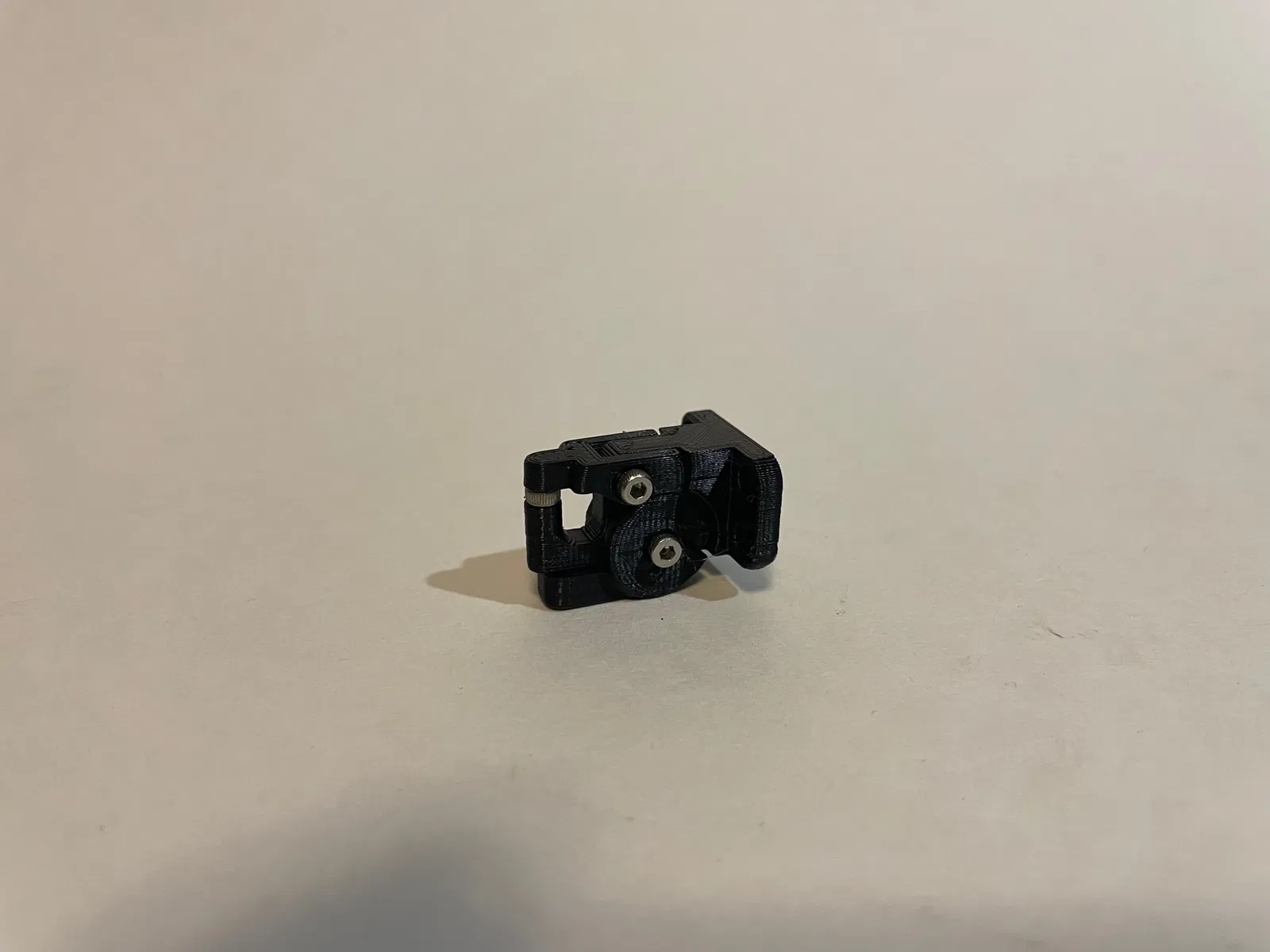

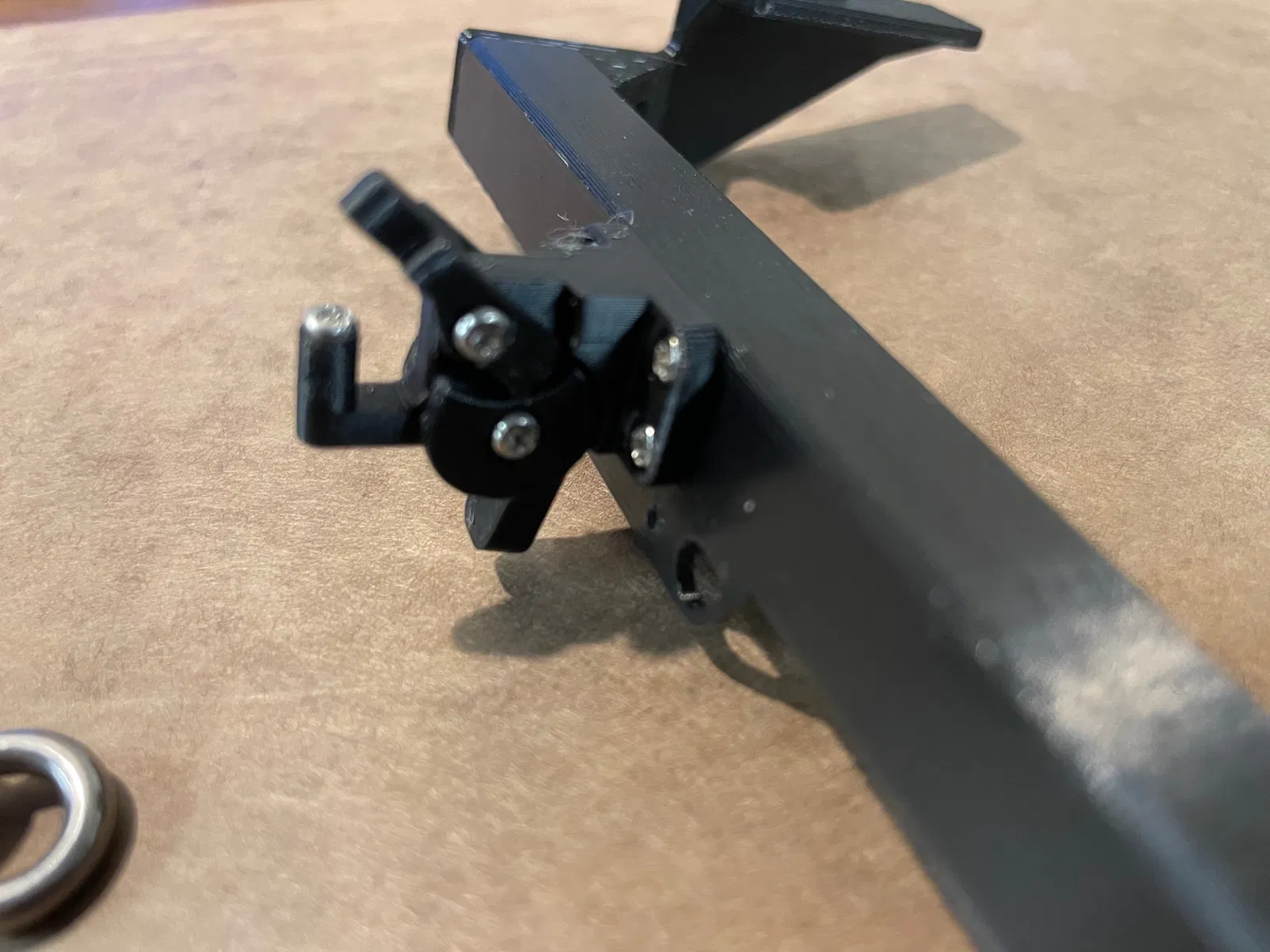

Pintle hitch sẽ khóa đóng lại để giữ chặt vòng pintle ring đúng vị trí. Thiết kế này dùng cơ chế cam. Gạt phần dưới xuống thì phần trên sẽ mở ra. Đóng phần trên lại rồi gạt phần dưới lên lại là khóa chặt.

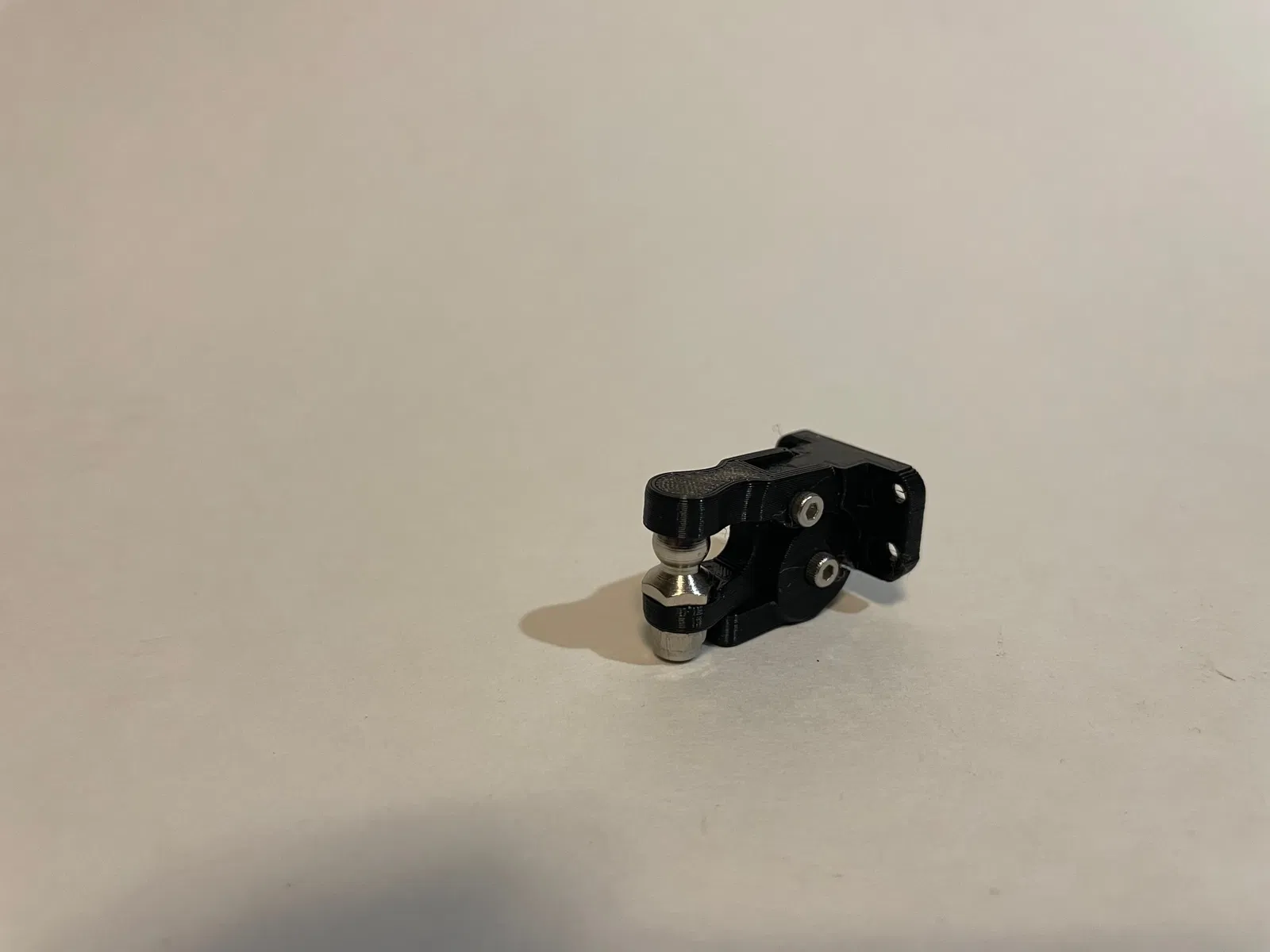

Pintle Ball combo khi mở ra sẽ hoạt động như ball hitch, và khi khóa đóng sẽ hoạt động như pintle.
Printer Settings:
nozzle 0.4
infill 90%
File STL có ký tự tiền tố (Prefix). Tất cả chi tiết của mỗi bộ sẽ được đánh cùng một chữ cái tiền tố.
Ví dụ: Nếu bạn muốn bộ Original pintle hitch thì cần tất cả file STL bắt đầu bằng chữ B
A- Strongest pintle dùng eye bolt 3mm được cắt mở
B- Original pintle hitch - (tùy chọn dài hoặc ngắn)
C- Pintle và standard ball hitch (tùy chọn dài hoặc ngắn)
D- Pintle và standard ball hitch dùng bi kim loại chuẩn (tùy chọn dài hoặc ngắn)

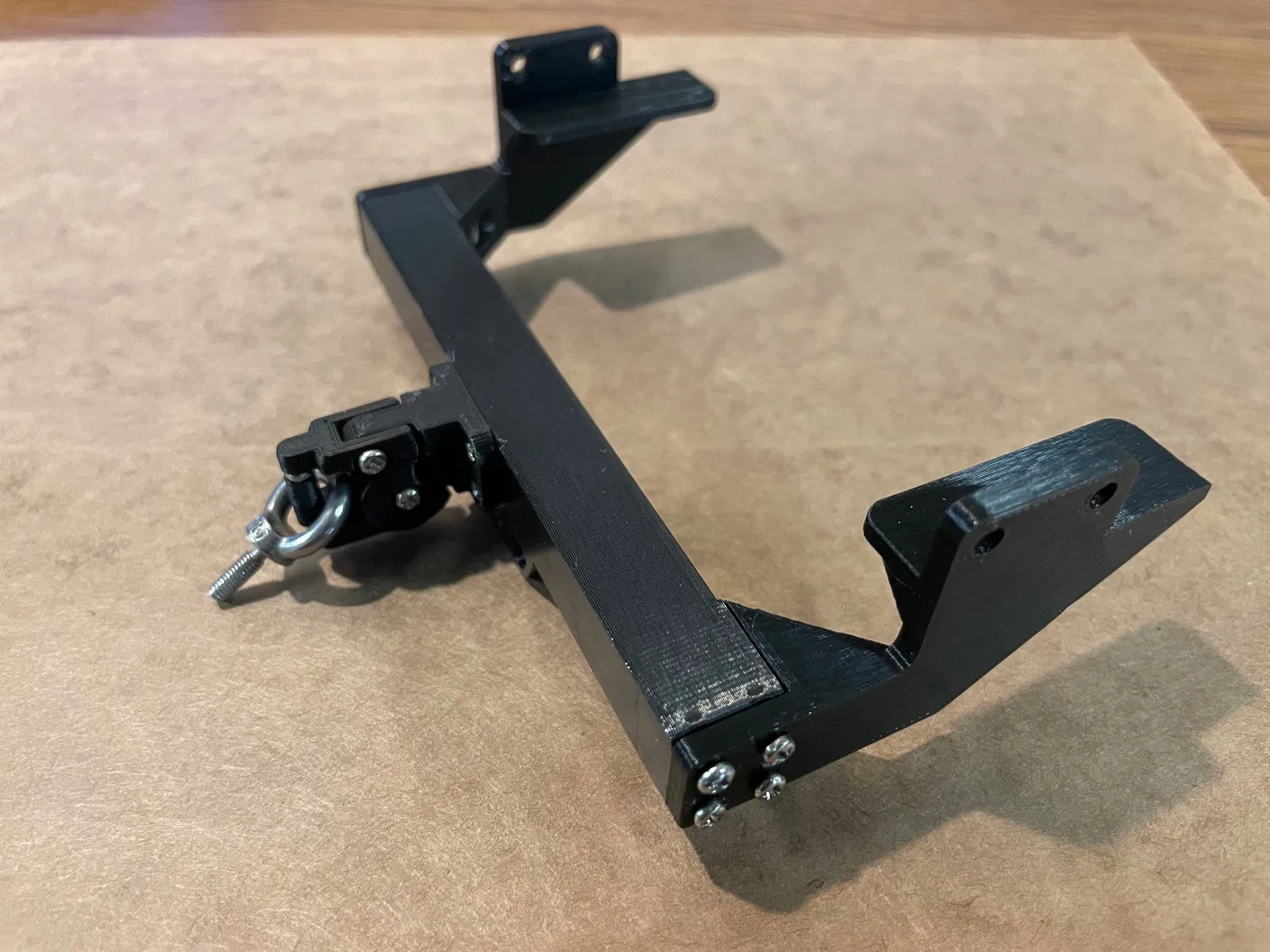

E- Rancher Toe bar
P- Off Road Camper “Rock Hoper” ball hitch
Q- Pintle Hitch cho Off Road Camper “Rock Hoper”
R- Car Trailer Ball hitch
S- Pintle Hitch cho Car Trailer

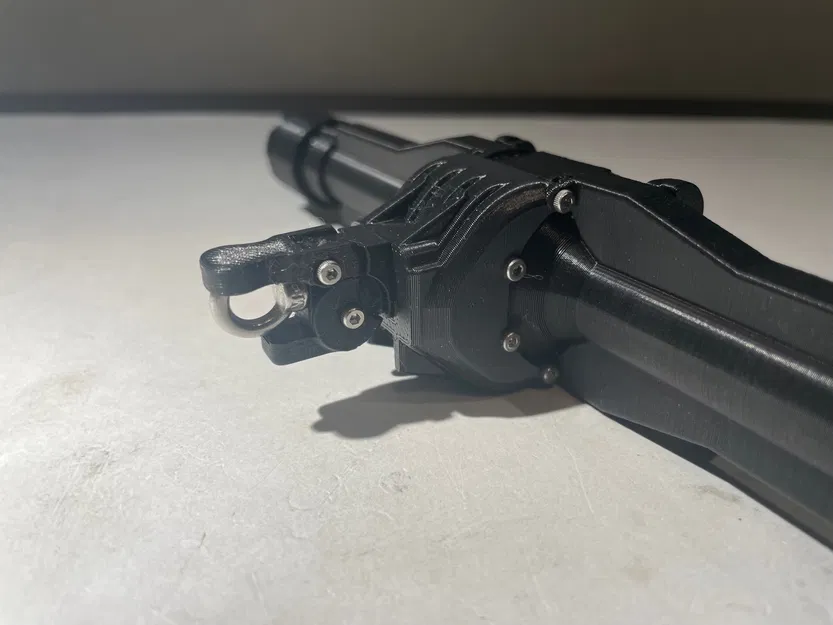

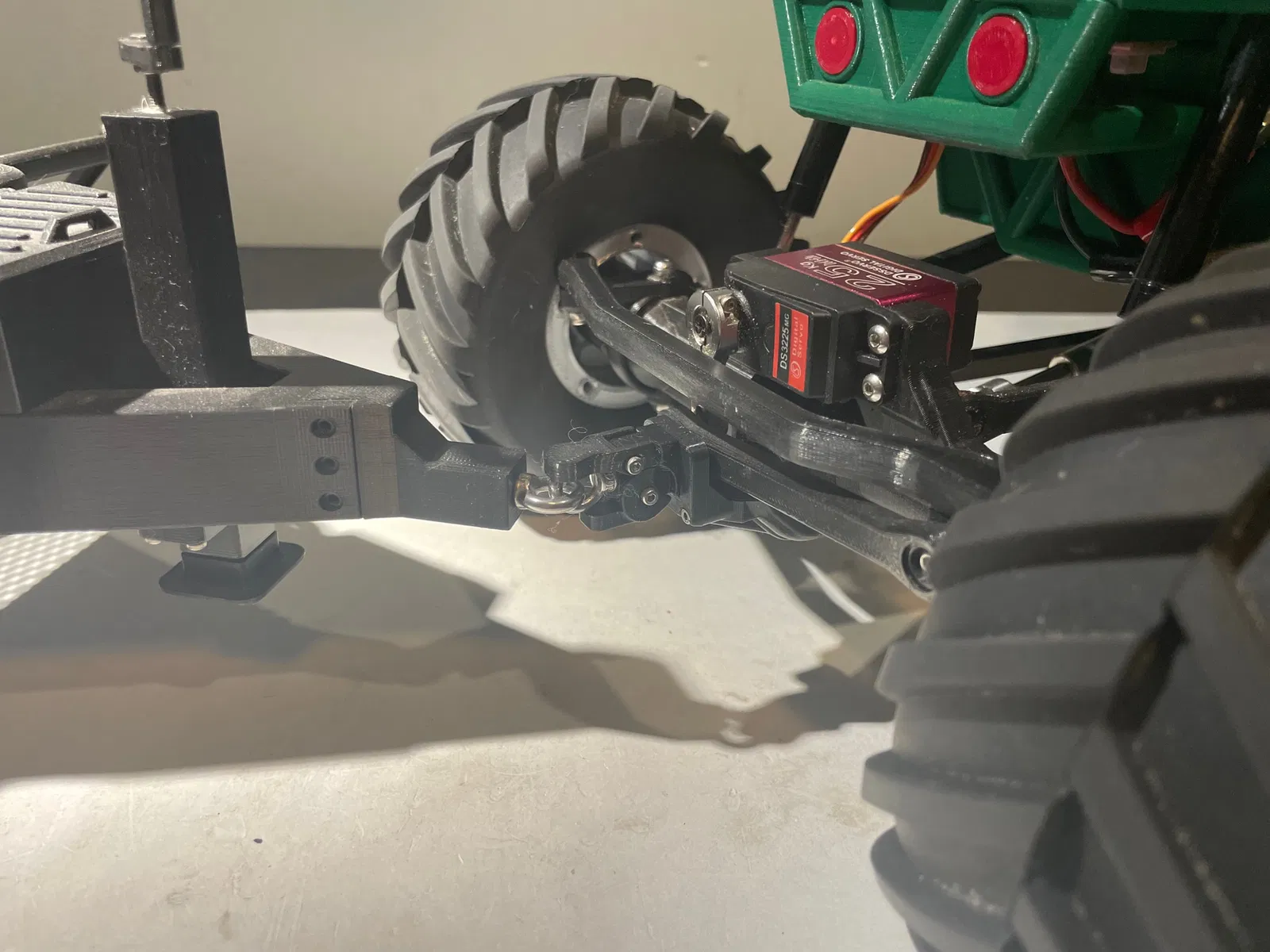

T- Morrigan Non Rear Steer Trailer hitch (gắn vào axle)
U- Morrigan Rear Steer Trailer hitch (gắn vào axle)
Parts List:
A- Receiver - 3x- M2 x 8mm
B- Receiver - 2x- M2 x 8mm , 1x- M2 x 10mm, M2 nut
C- Receiver - 2x- M2 x 8mm, bi 6mm (M3 Nylock nut nếu có ren bi dài)
D- Rancher Toe Bar adapter - 2x- M3 x 10mm, 8x- M2 x 8mm
P- Ball Hitch - 1x- M2 x 14mm, 2x- M2 nuts, Thread Locker
Q- Pintle Hitch - eye bolt M3
R- Ball Hitch - 1x- M2 x 16mm, 2x- M2 nuts, Thread Locker
S- Pintle Hitch - eye bolt M3
T- Morrigan Receiver - eye bolt M3, 10x- M2 x 12mm, 2x- M2 x 10mm
U- Morrigan Rear Steer Receiver - eye bolt M3, 2x- M2 16mm 8x- M2 x 12mm, 2x- M2 x 10mm, 2x- M2 x 8mm
Để lại Like nha, có giúp nhiều lắm
