Adapter máy siết (Impact Wrench) cho kích cắt kéo (Scissor Jack) - đầu tuýp 17mm

Đây là một adapter 3D-print độ bền cao, thiết kế để nối đầu tuýp 17mm với một chi tiết kim loại bên trong (metal insert) theo đúng chuẩn. Qua nhiều lần tinh chỉnh, model này đã được tối ưu để chịu mô-men xoắn lớn và ôm khít vừa vặn.

Tính năng nổi bật

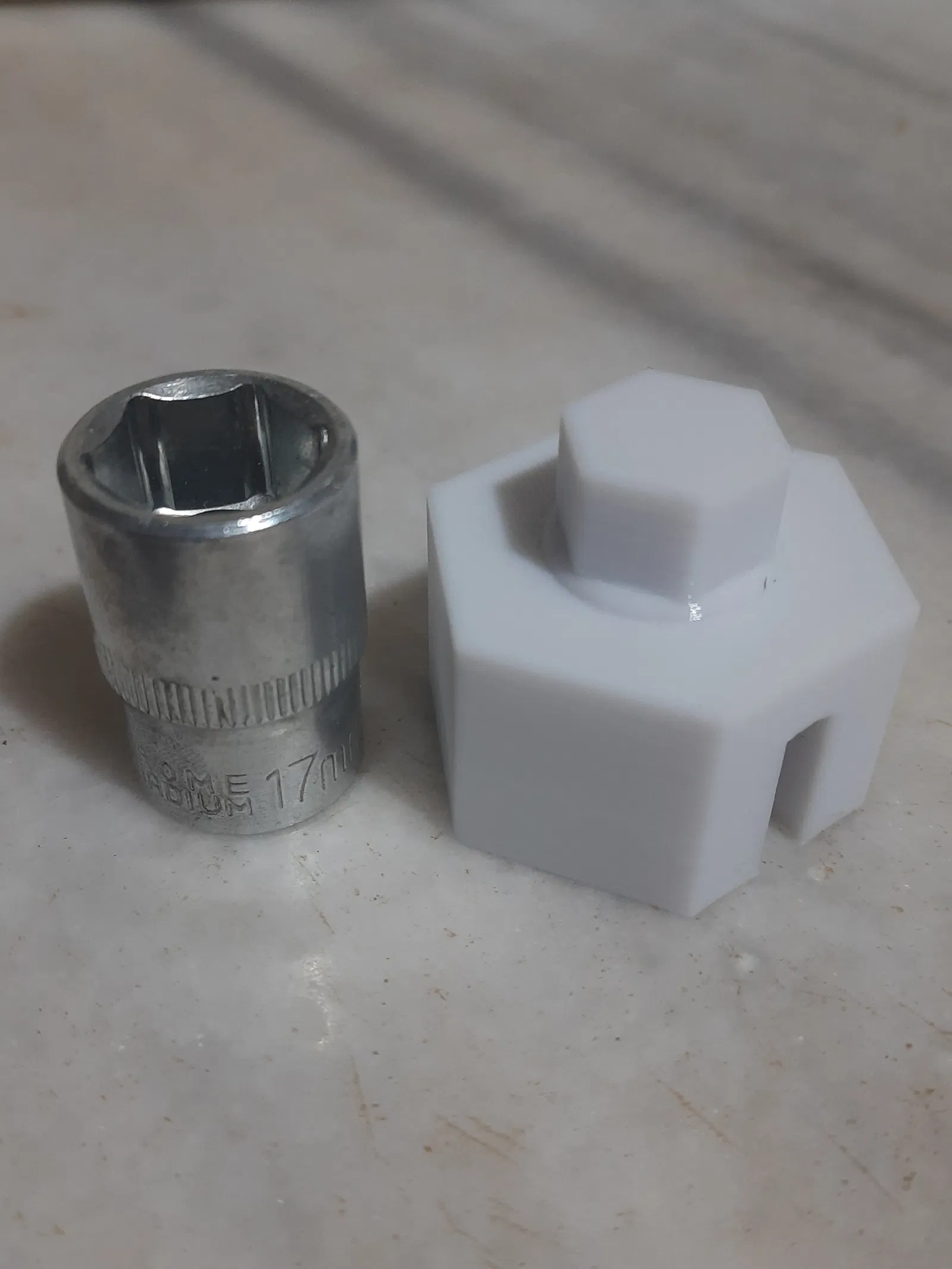

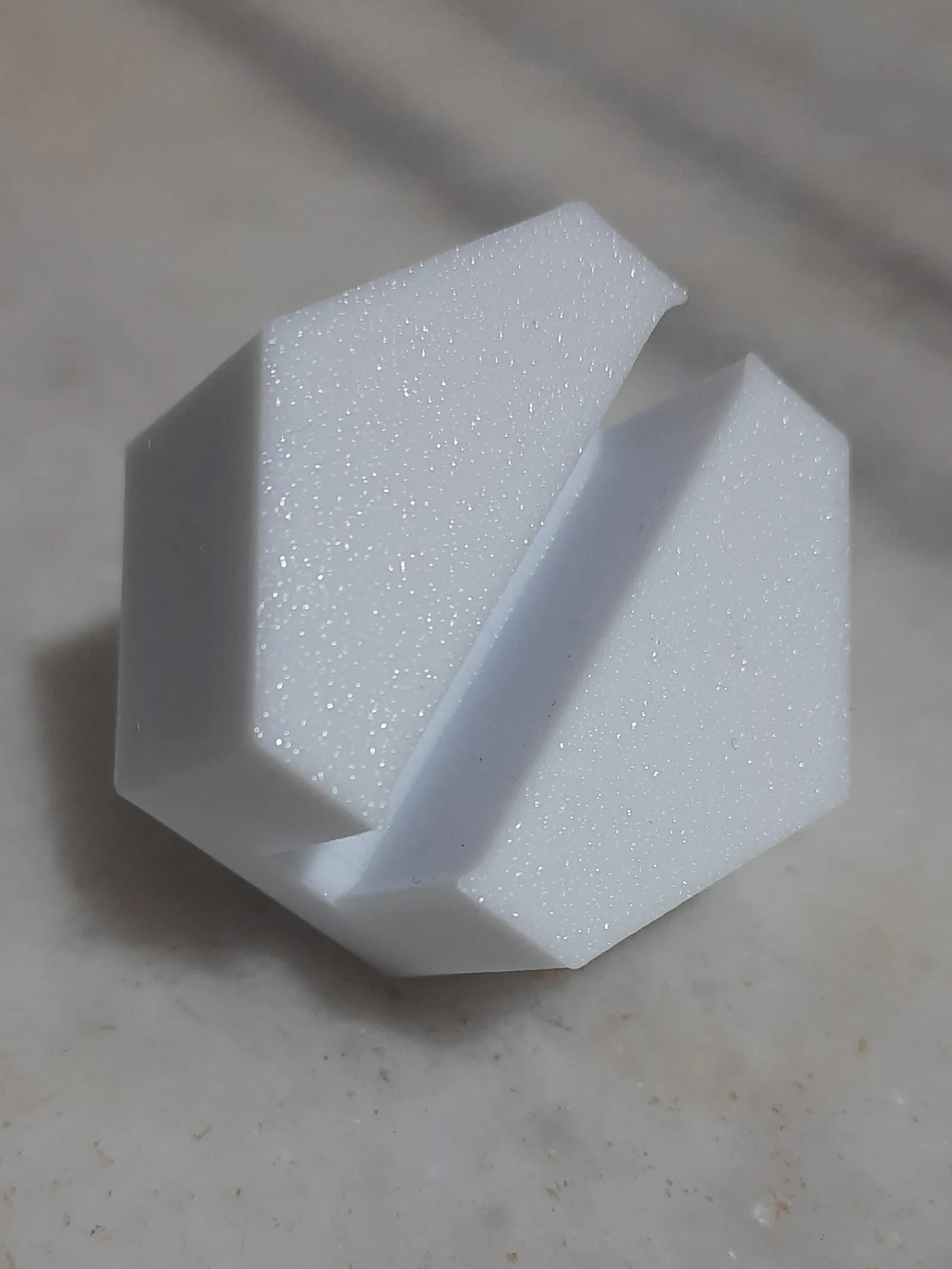

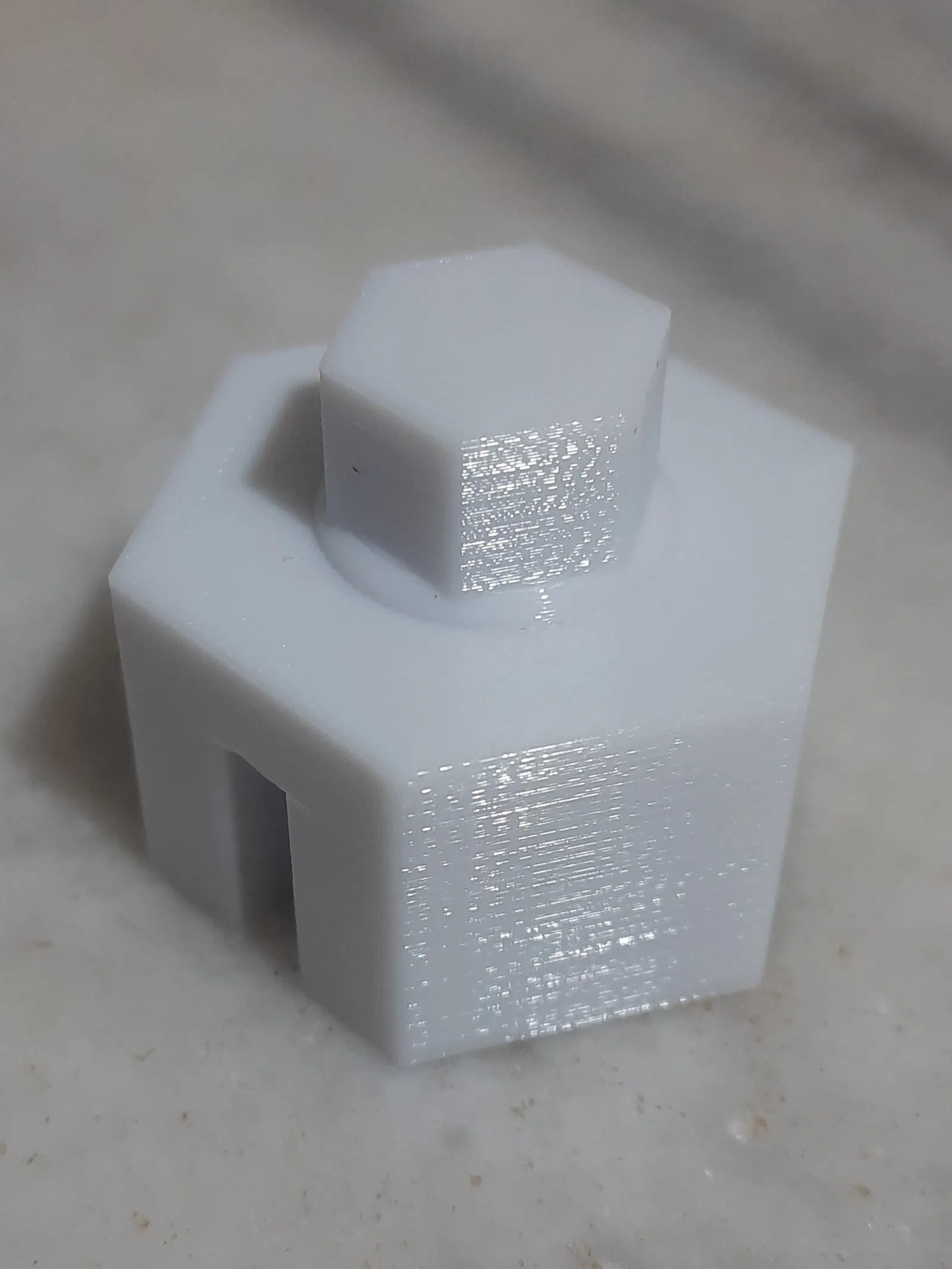

• Kết nối hai đầu: Có đầu lục giác 17.1mm gia công chuẩn (lý tưởng cho ổ tuýp bên trong 17.3mm) và một rãnh/kênh phía trên thiết kế riêng để lắp metal insert.

• Mối nối gia cường: Dùng một vòng đỡ tuỳ chỉnh (Torus) tại điểm liên kết để phân tán lực và hạn chế bị cắt/đứt (shearing).

• Hình học bên trong đã tối ưu: Thiết kế để in với các vùng gia cường cụ thể, giúp chịu tải cơ khí tốt hơn.

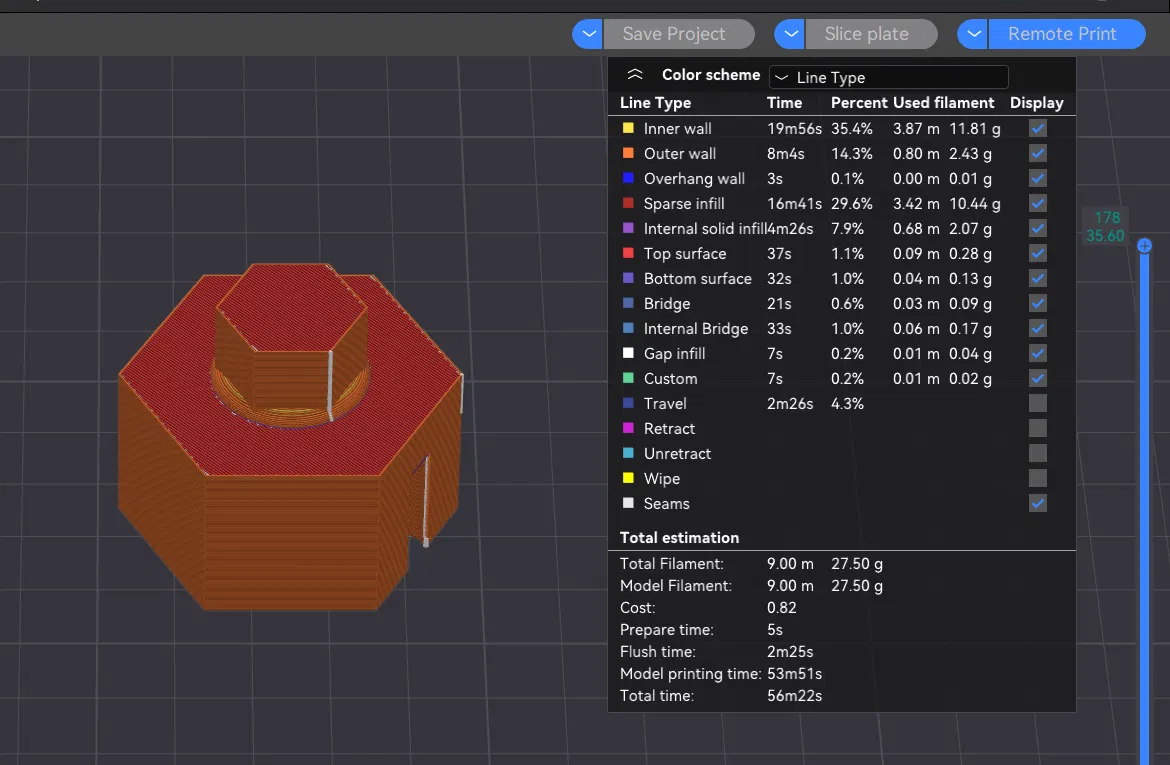

Thiết lập in khuyến nghị

Để hạn chế tối đa tình trạng chi tiết bị gãy khi chịu lực, vui lòng làm theo các thiết lập sau (đặc biệt khi in PETG):

• Vật liệu: PETG (khuyến nghị vì bám lớp tốt và có chút độ dẻo).

• Wall Loops: 6 (rất quan trọng để đảm bảo độ cứng vững).

• Infill: 60% Gyroid cho phần thân chính.

• Gia cường vùng quan trọng (Modifier): * Mình khuyến nghị mạnh là thêm Height Range Modifier trong khoảng chiều cao 23mm đến 28mm.

  • Trong khoảng này, đặt Infill 100% và Wall Loops 8 để làm đặc phần liên kết ở đầu lục giác.

• Top/Bottom Shells: 5 lớp.

Cách sử dụng

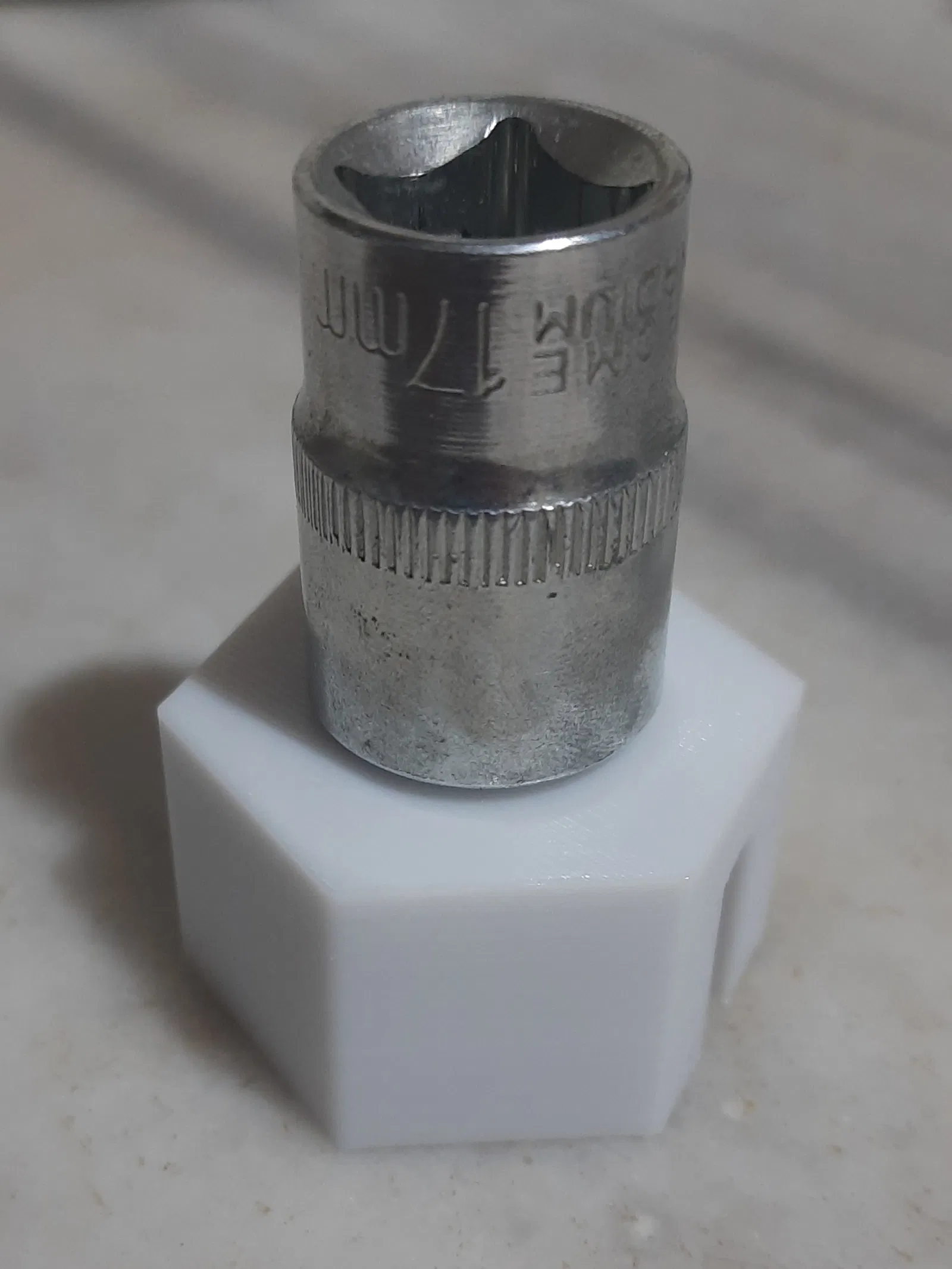

Chỉ cần chụp đầu tuýp 17mm vào phần lục giác phía trên, rồi đưa dụng cụ/chi tiết kim loại của bạn vào khe phía dưới. Adapter này rất hợp cho các nhu cầu DIY, sửa chữa, hoặc set up dụng cụ theo kiểu tuỳ biến khi bạn không có sẵn adapter tiêu chuẩn.
