Enclosure Lizusidtsy AD310 450W Crossover (kiểu clamshell)
Enclosure kiểu clamshell vừa khít cho Lizusidtsy AD310 450W 3-way passive crossover, có thông gió và điểm bắt vít. Dùng 4 M4x6 heatset inserts và 4 vít M4x50 countersunk để cố định nắp và board.
Mô tả

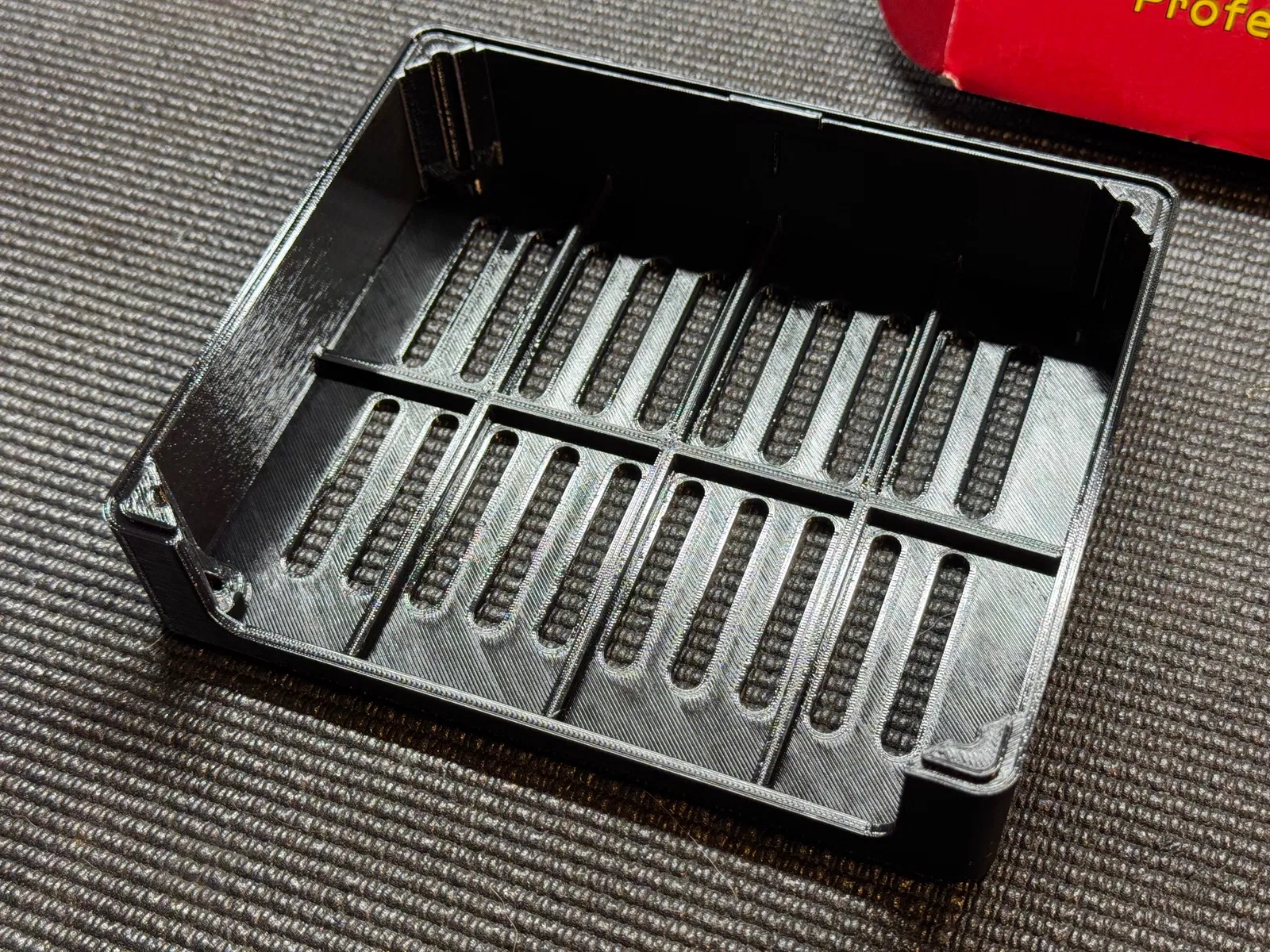

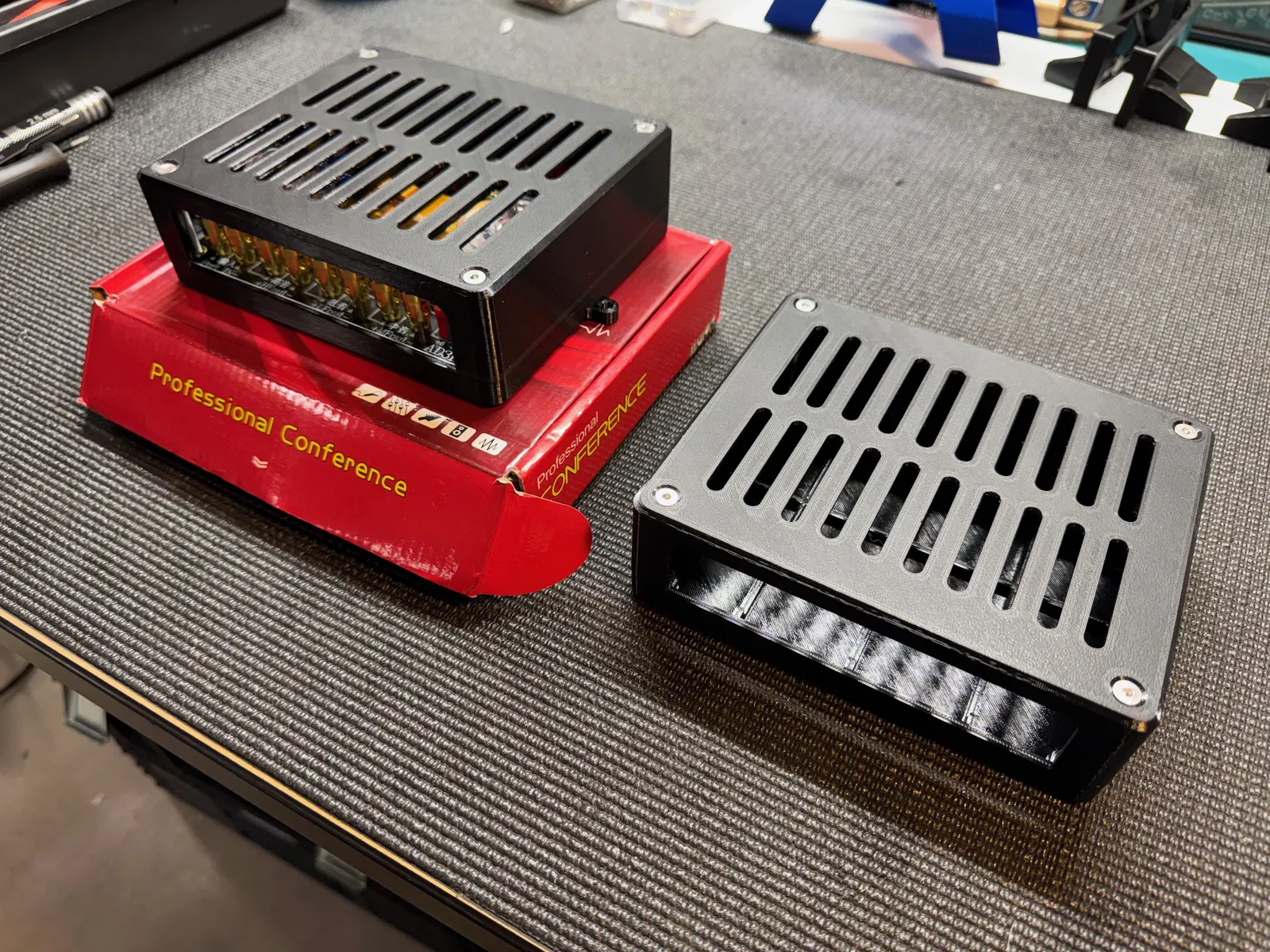

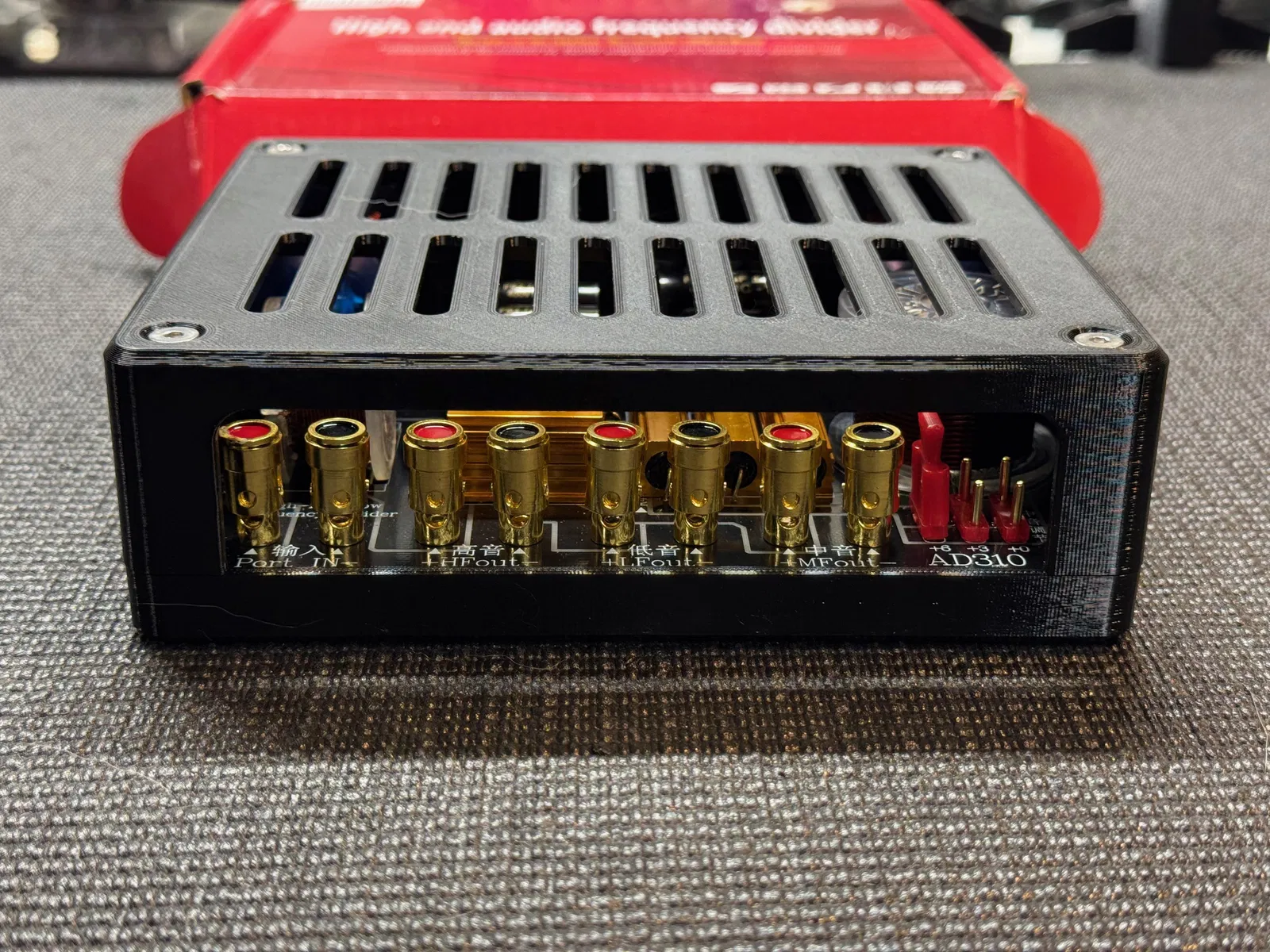

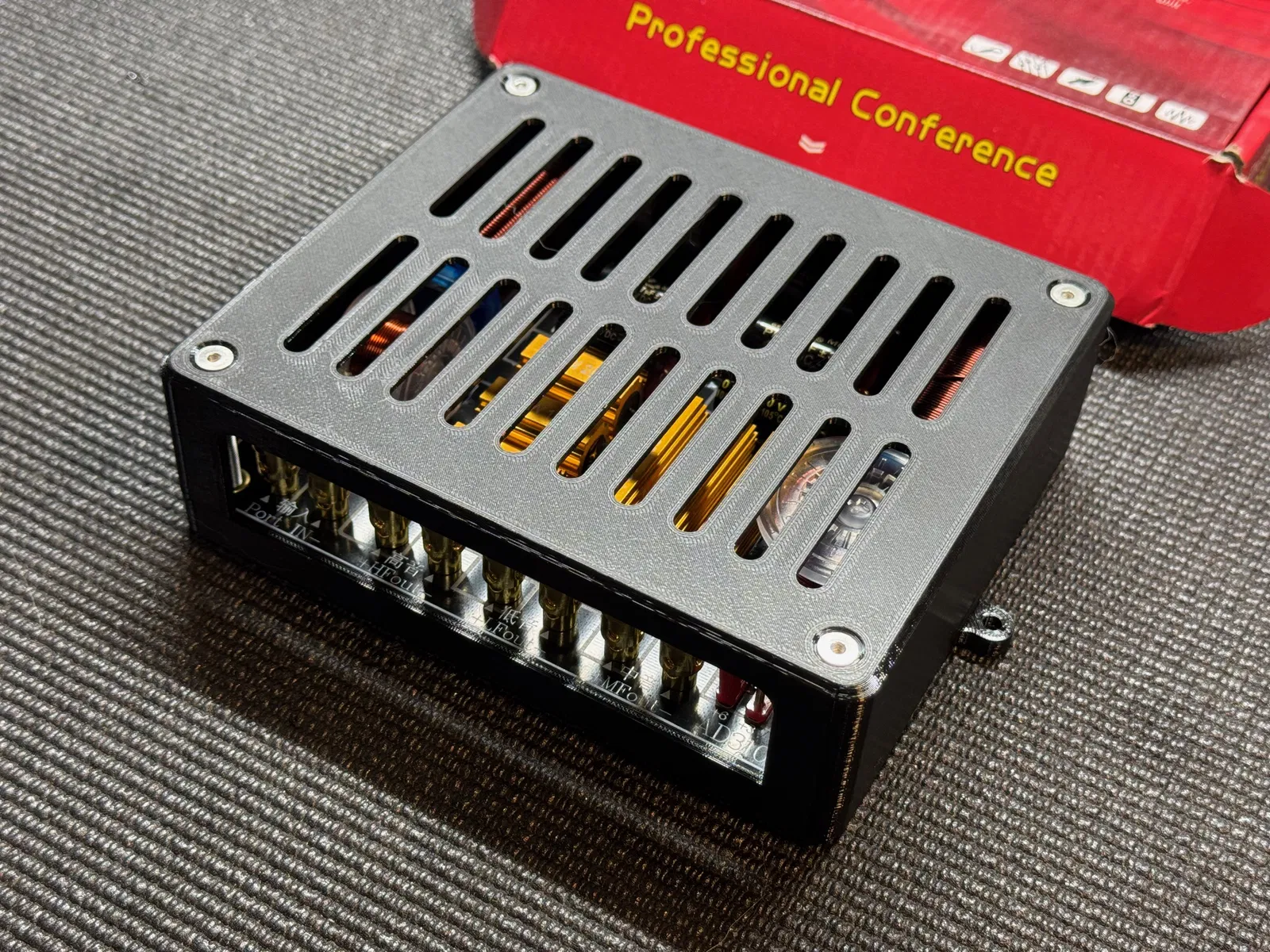

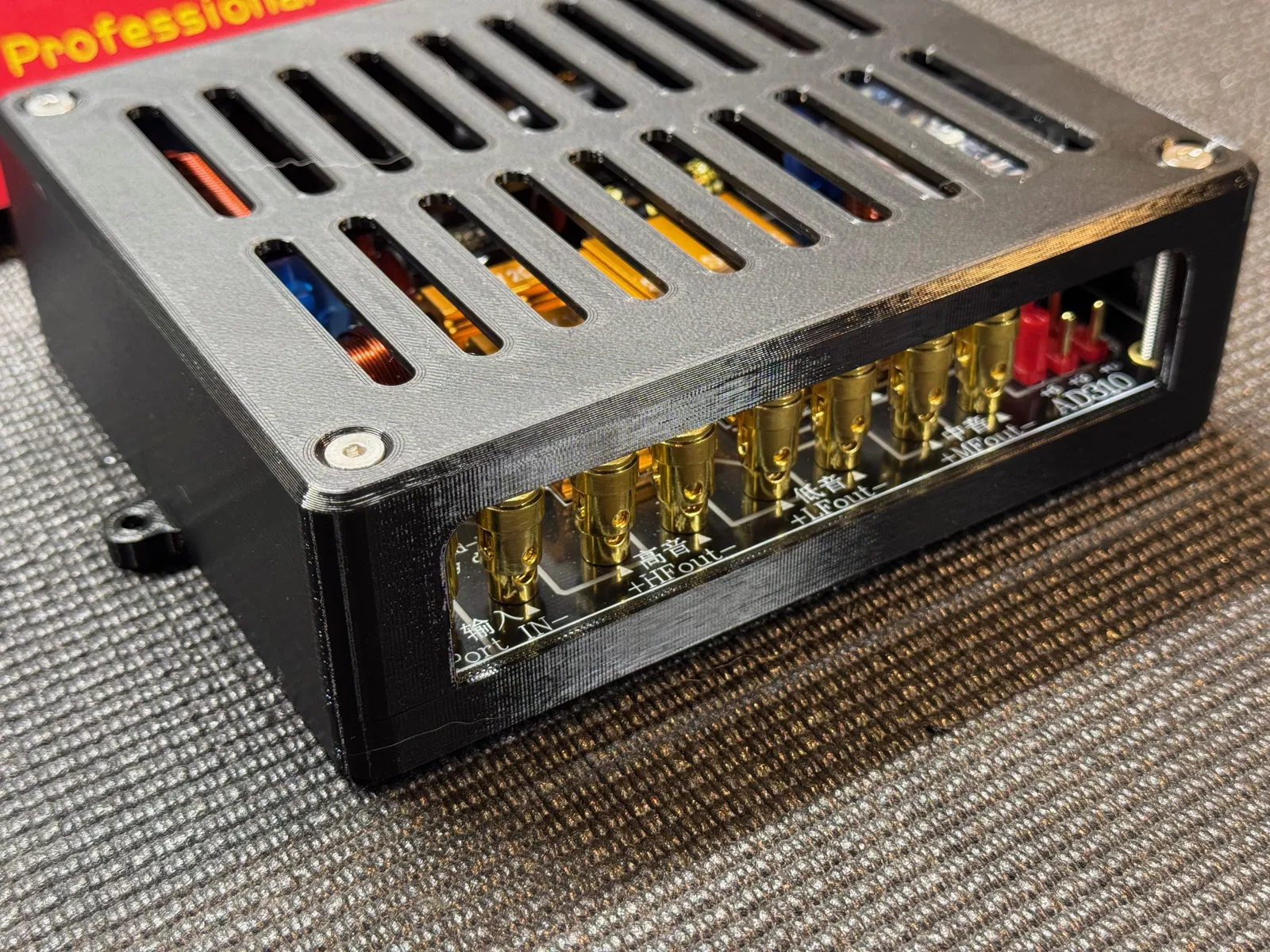

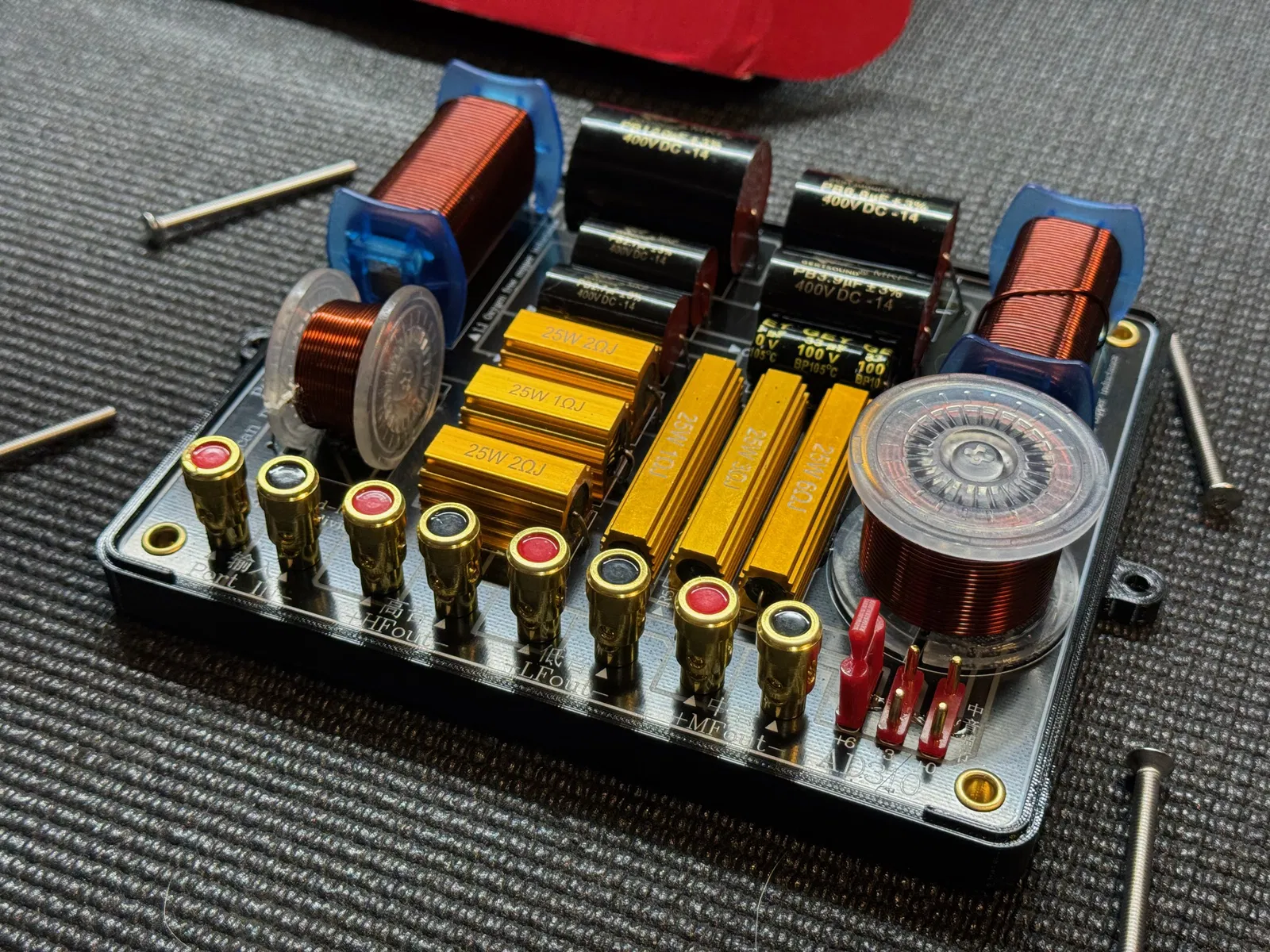

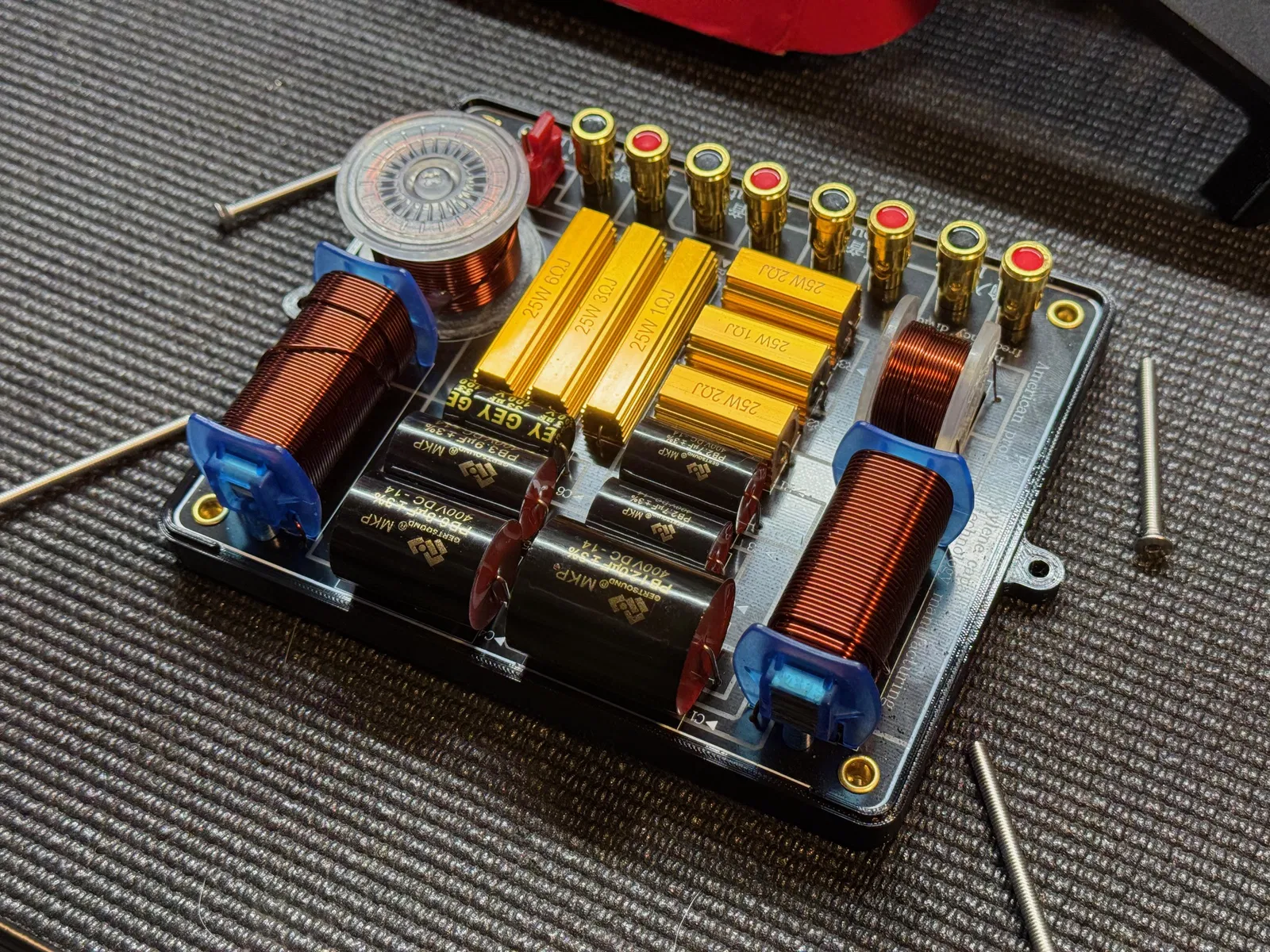

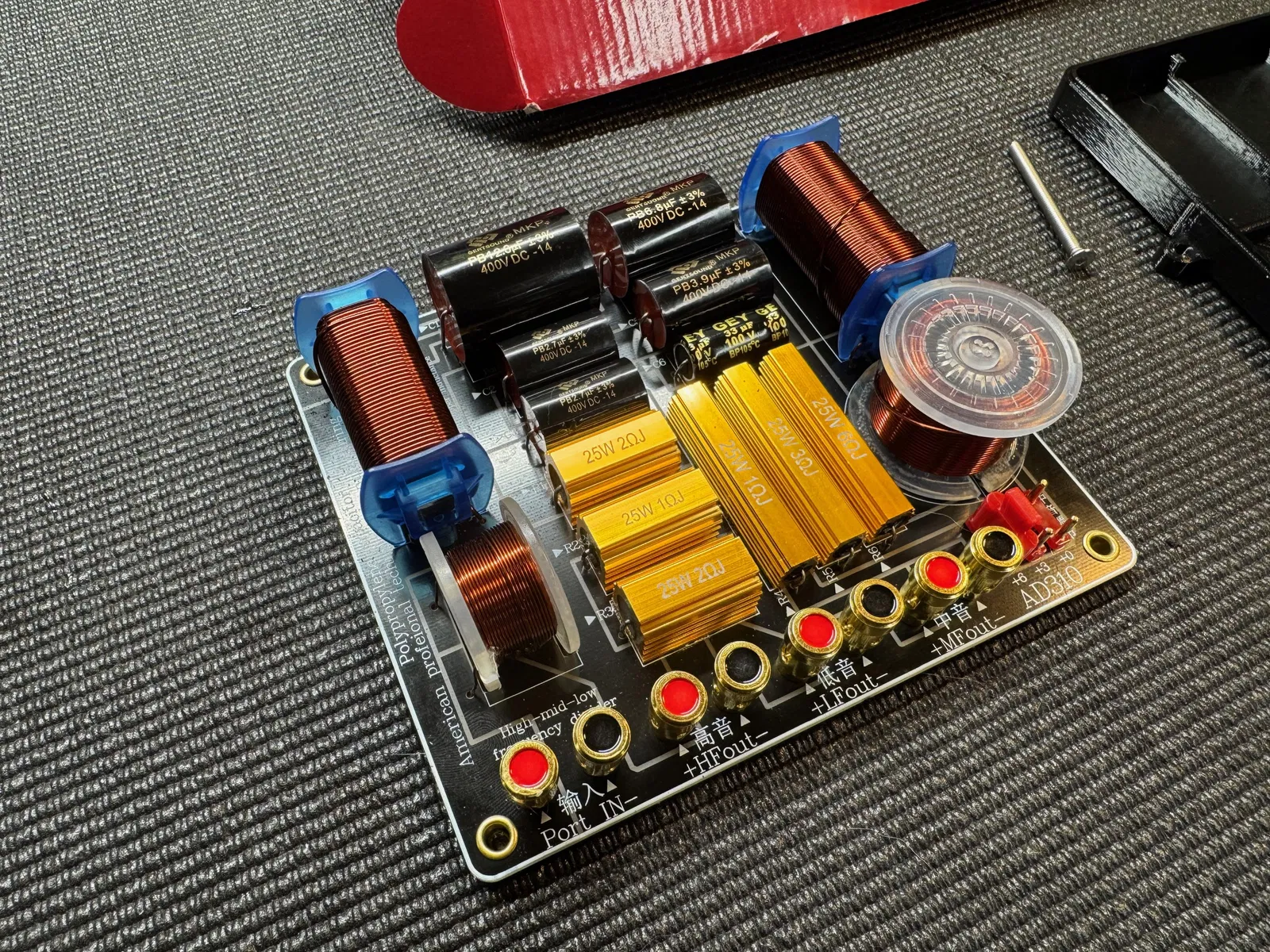

Hộp enclosure kiểu “clamshell” (2 nửa úp vào nhau) này được thiết kế vừa khít cho mạch Lizusidtsy AD310 450W 3-way passive crossover network, bản đang bán trên Amazon. Mình thiết kế cái này cho một người bạn xài, thấy ổn nên chia sẻ lại ở đây.

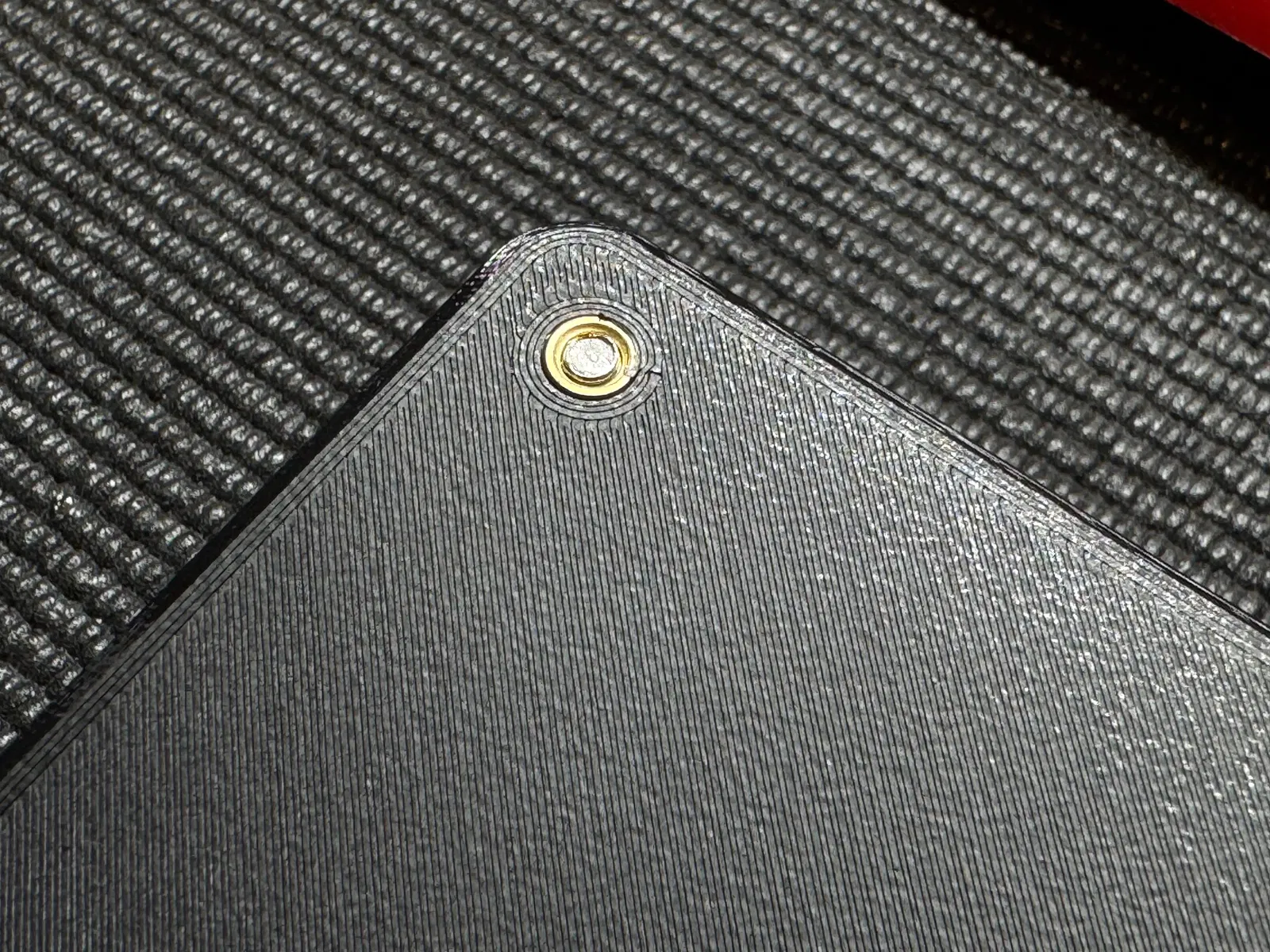

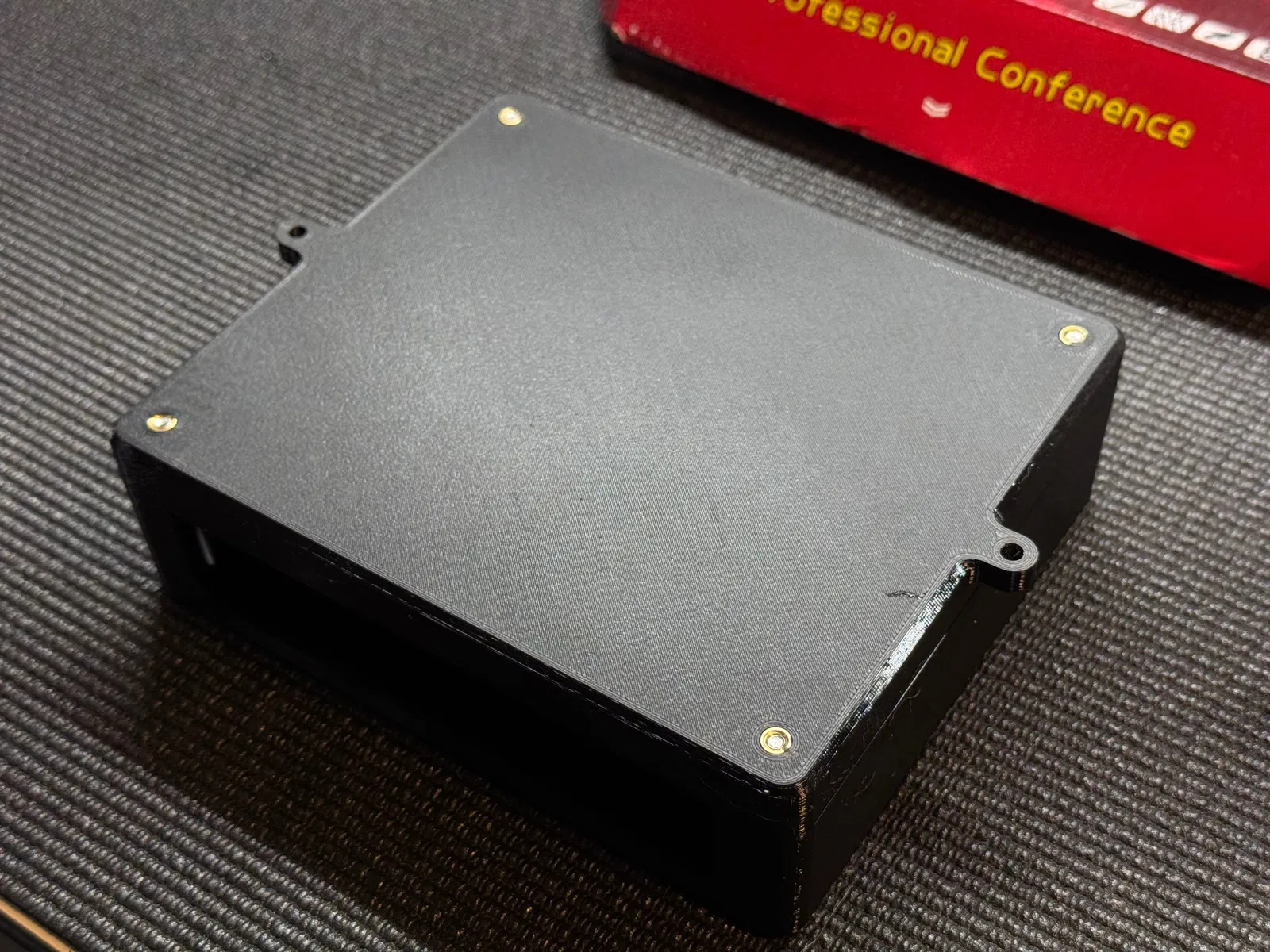

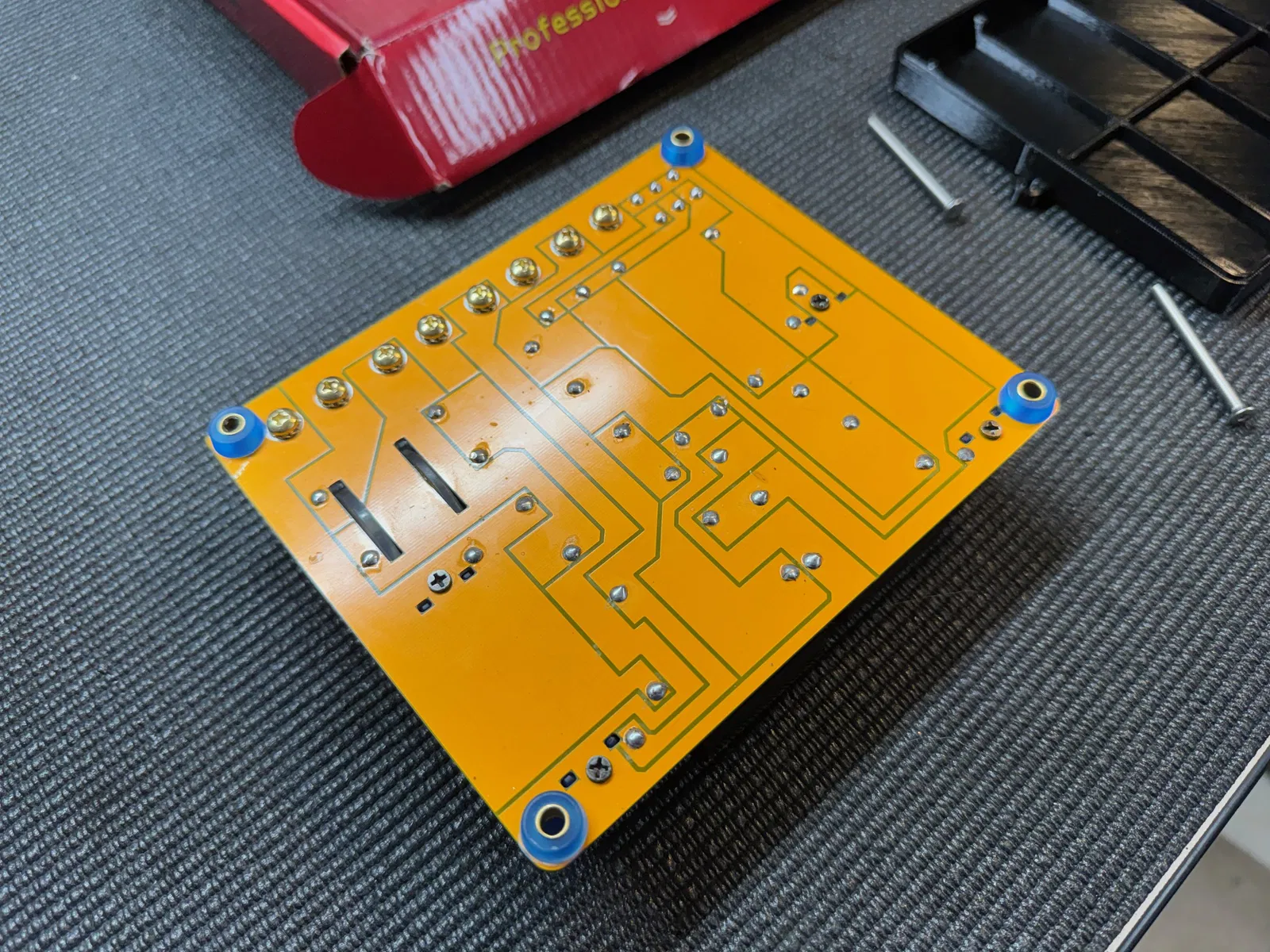

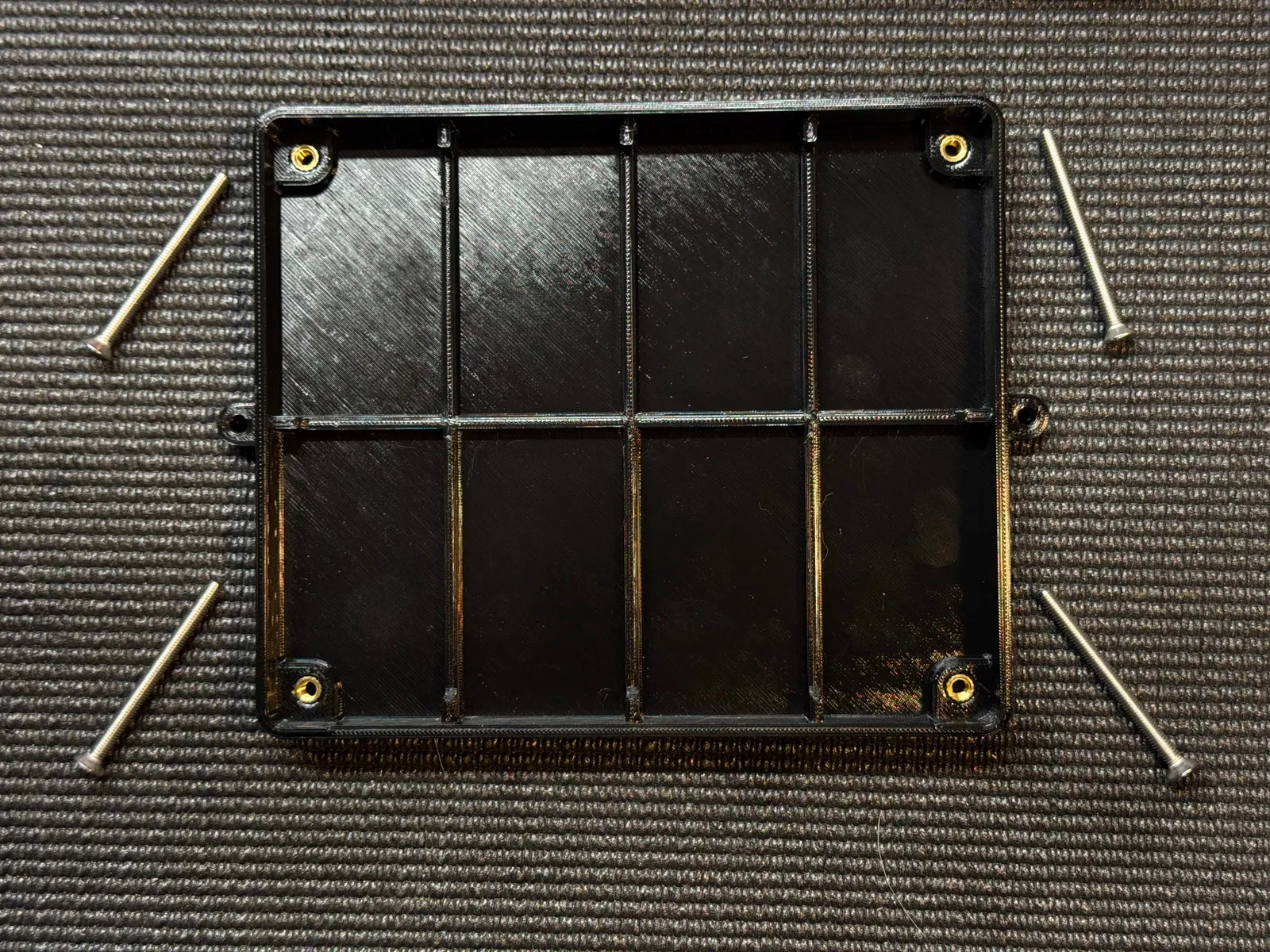

Phần đáy enclosure có 4 con M4 X 6mm heatset inserts cần lắp vào. Nên ép/lắp cho tới khi insert nằm sát mặt, flush với đáy enclosure. Chỉ cần 4 con M4 X 50mm countersunk screws là đủ để siết hai nửa enclosure lại với nhau và cố định luôn board crossover.
Enclosure cao 51mm, nên khi lắp xong thì đầu vít sẽ gần như flush với đáy và phần brass inserts.

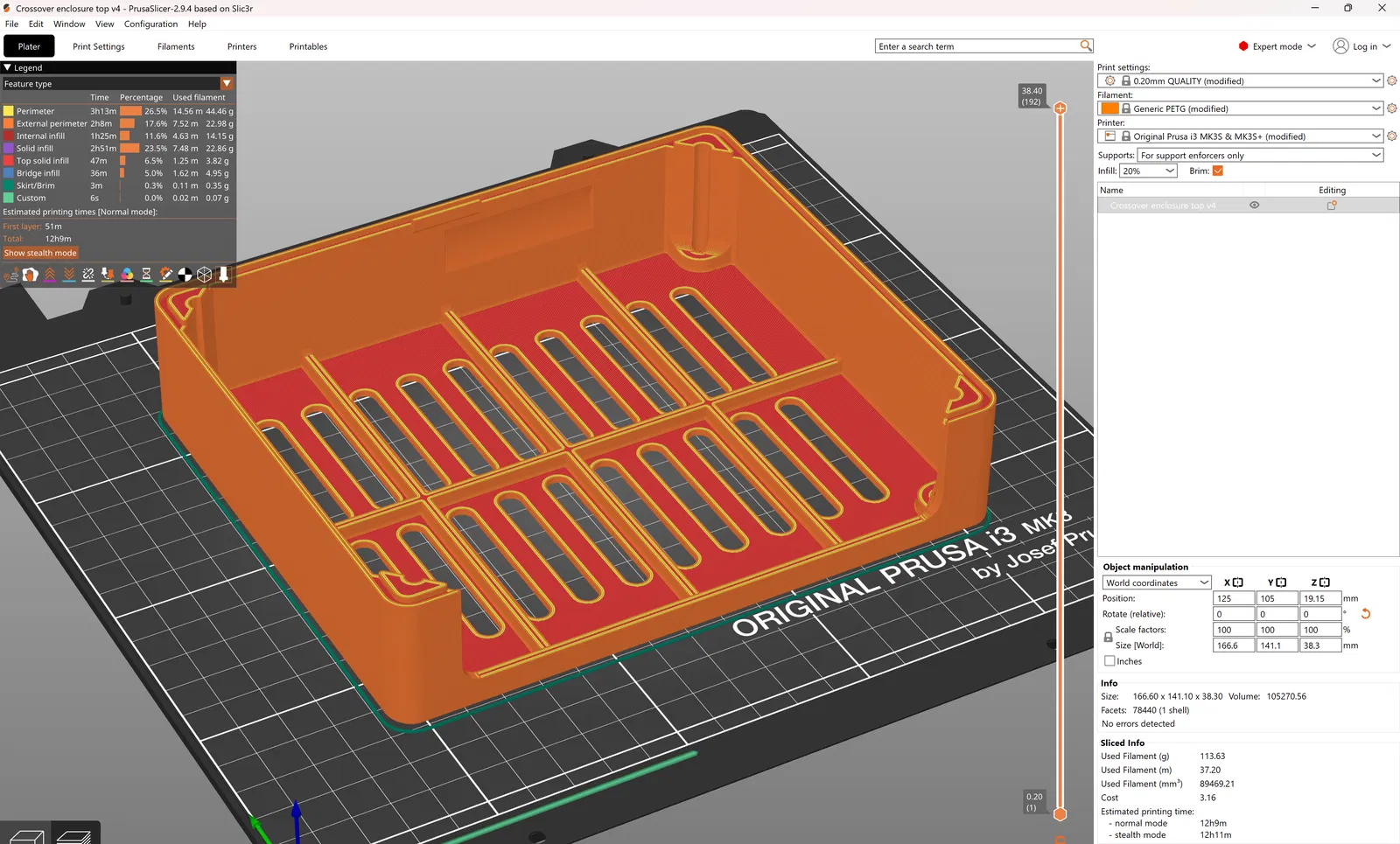

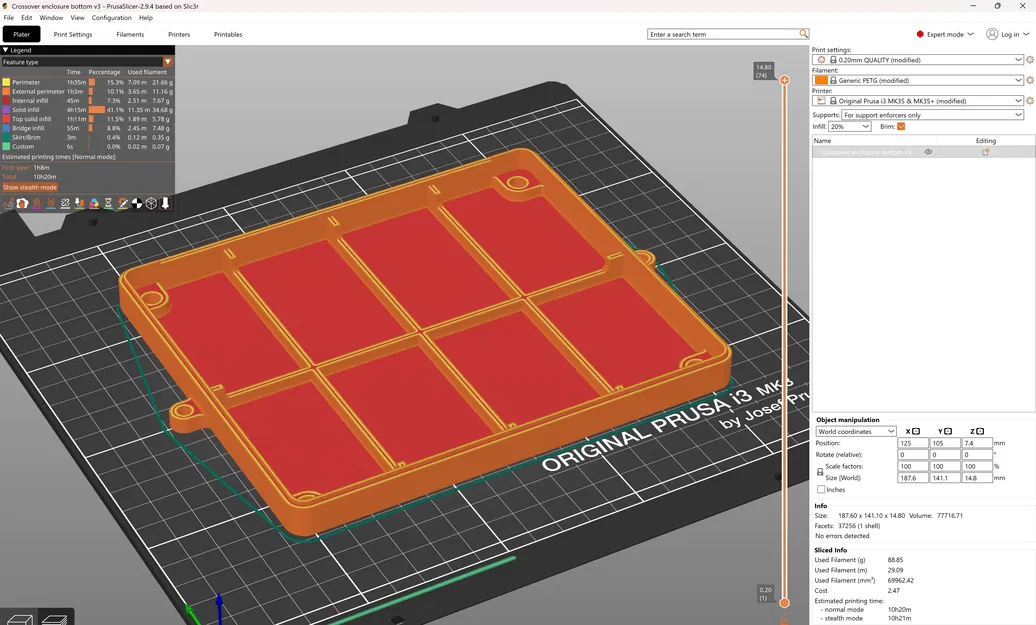

Mình in theo hướng đặt các mặt phẳng xuống build plate như hình minh họa. Không cần supports, và mình dùng Hatchbox black PETG.
Chúc anh em in vui!
