Bracket gắn NUC lên dovetail D-Series (NUC Mounting Bracket)

Overview

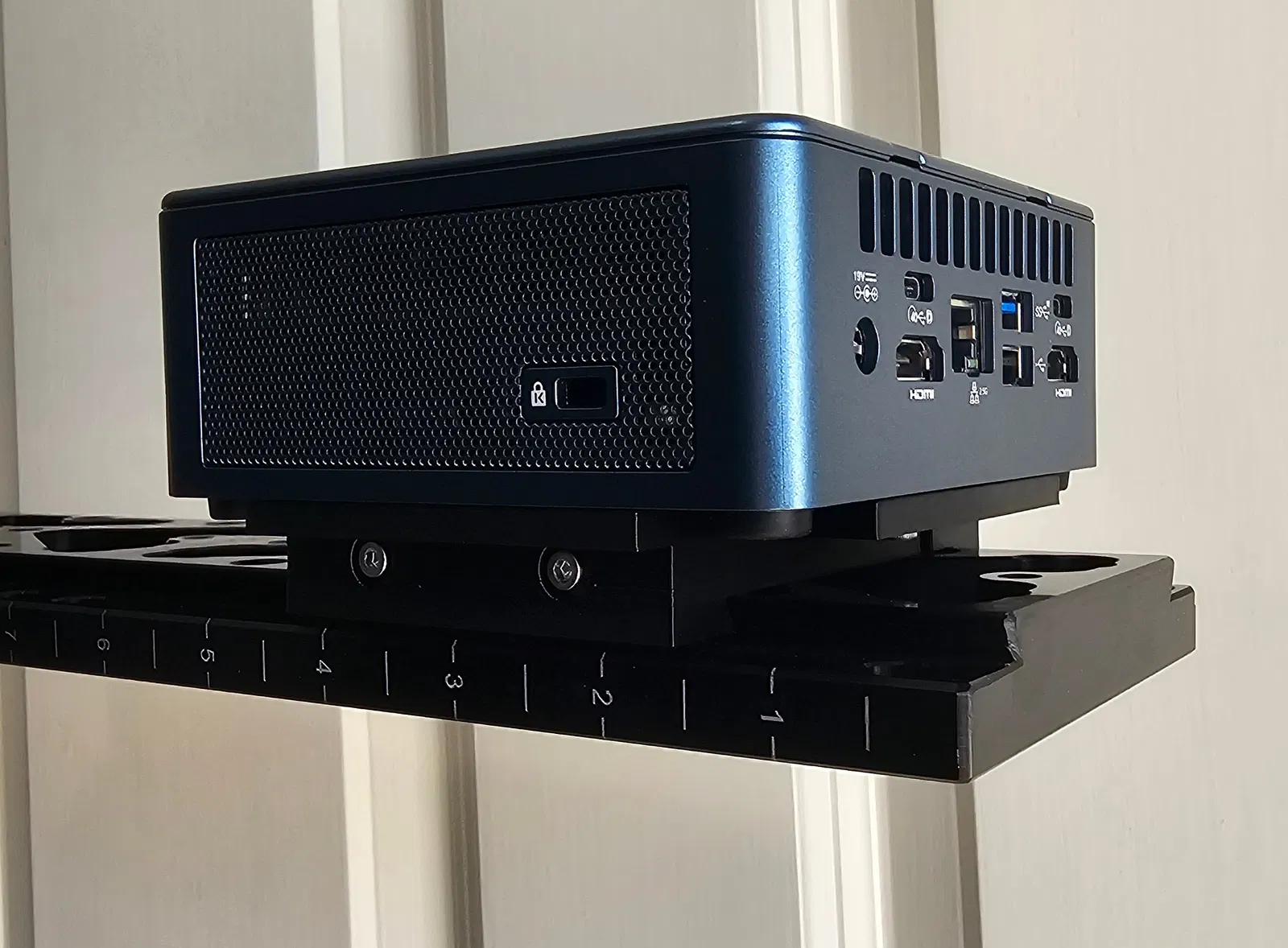

Thiết kế cho mini PC kiểu NUC có hai lỗ bắt M3 cách nhau 85mm. Cái bracket này dùng để gắn mini PC lên một dovetail plate D-Series loại “wide” (KHÔNG phải loại Vixen hẹp hơn).

Hardware Needed / BOM

2x vít M3x100mm socket head cap screws
4x long đền phẳng M3, DIN 125A hoặc tương đương, đường kính ngoài 7mm
2x M3 heat set inserts
2x vít M3x10mm socket head cap screws, hoặc thật ra kiểu nào cũng được TRỪ flat head

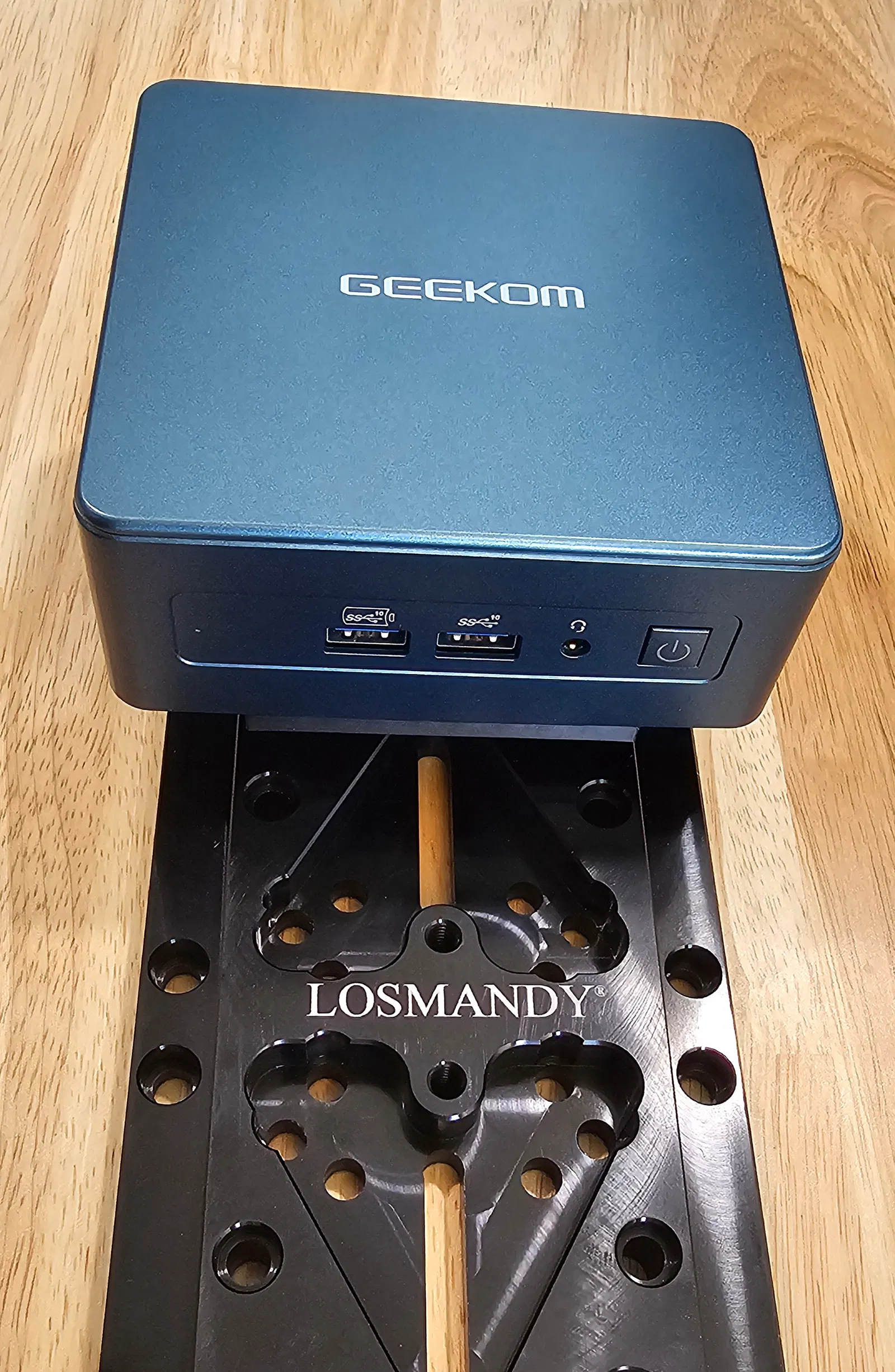

Con vít M3x10mm vừa với mini PC Geekom của mình, nhưng có thể không hợp với các máy kiểu NUC khác. Bạn kiểm tra lại thiết bị của bạn nhé.

Khuyến nghị dùng đồ inox (stainless steel) để hạn chế rỉ sét. Long đền được chỉ định để tránh đầu vít lún xuống nhựa, từ đó giúp tổng thể cụm lắp ráp cứng cáp hơn.

Print Settings

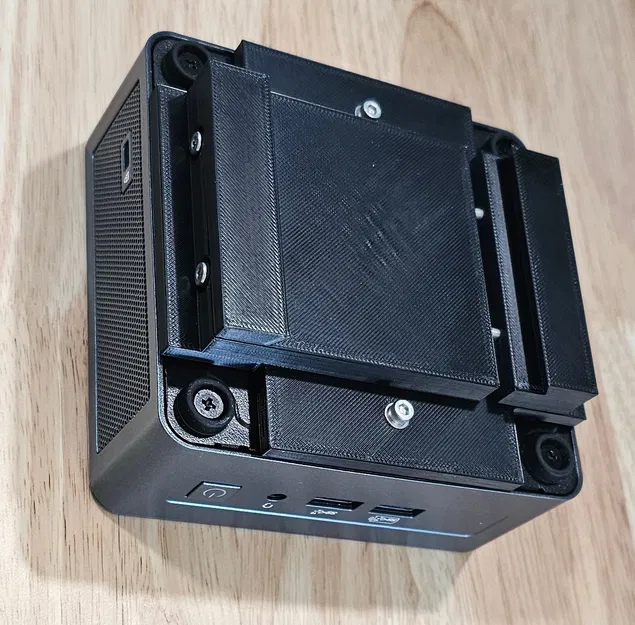

In 1 part A và 1 part B. Cần đủ cả hai part.

Mình in bằng ABS với structural profile trong Prusa Slicer. Vertical shells là 3, horizontal shells là 4 hoặc 5, infill 15%. Các loại filament khác cũng được, miễn là chịu được điều kiện môi trường hoạt động của telescope của bạn.

Assembly Instructions

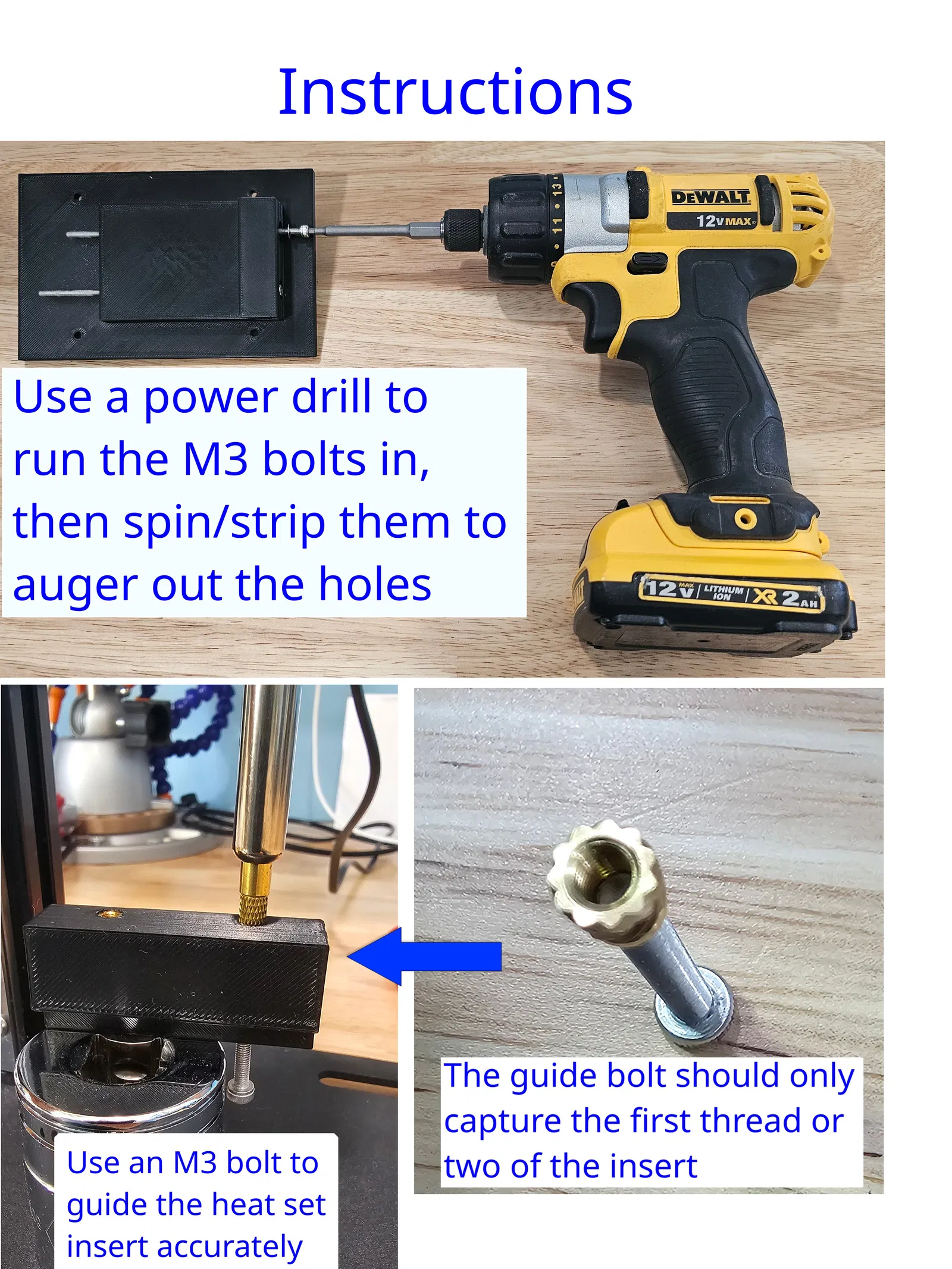

Dung sai (tolerance) của lỗ bắt vít M3 khá chặt để giữ cho cụm lắp ráp cứng. Vít sẽ có xu hướng tự “ăn ren” vào lỗ thay vì trượt qua dễ dàng. Mình khuyên bạn dùng chính ren của vít để “khoan/doa” (auger/mill) lỗ bằng cách vặn vít vào hết cỡ rồi tiếp tục quay để nó tự mài/nới lỗ (spin/strip). Mình dùng máy khoan và đầu lục giác (hex bit) để làm. Sau đó, vít M3 sẽ có thể đẩy qua đẩy lại bằng tay, gần như không rơ, nhưng cũng không lỏng tới mức tự rớt ra. Dùng mũi khoan thường thì ít có khả năng làm lỗ “chuẩn” đẹp như vậy, nên cụm sau khi ráp có thể sẽ không cứng bằng.

Vì dung sai chặt, mình cũng dùng vít để canh dẫn khi ép heat set inserts. Chỉ cần vặn vít vào mặt sau của insert đồng (brass) nhưng CHỈ 1–2 vòng ren thôi. Bạn không muốn làm nóng cả cây vít. Khi ép insert, nó sẽ đẩy vít trồi ra phía bên kia nếu bạn đã “doa” lỗ đủ tốt. Mình làm bước này bằng heat set press, dùng một con vít M3 ngắn hơn mình có sẵn, và kê thêm riser block để chừa chỗ cho phần vít thò ra phía dưới.

Các lỗ M3 để bắt mini PC thường sẽ chuẩn, nhưng bạn có thể nới rộng nếu cần bằng mũi khoan để bù sai khác khoảng cách lỗ giữa các thiết bị. Long đền M3 sẽ dễ dàng che các lỗ hơi lớn hơn và vẫn giúp vít kẹp chặt chắc chắn.
