Case Raspberry Pi 3B+ OctoPrint có quạt (Raspberry Pi 3B+ Octoprint Case with Fan)

Lưu ý: Case này được thiết kế cho Raspi 3b+; nếu bạn cần case cho 4b thì có link ở đây.

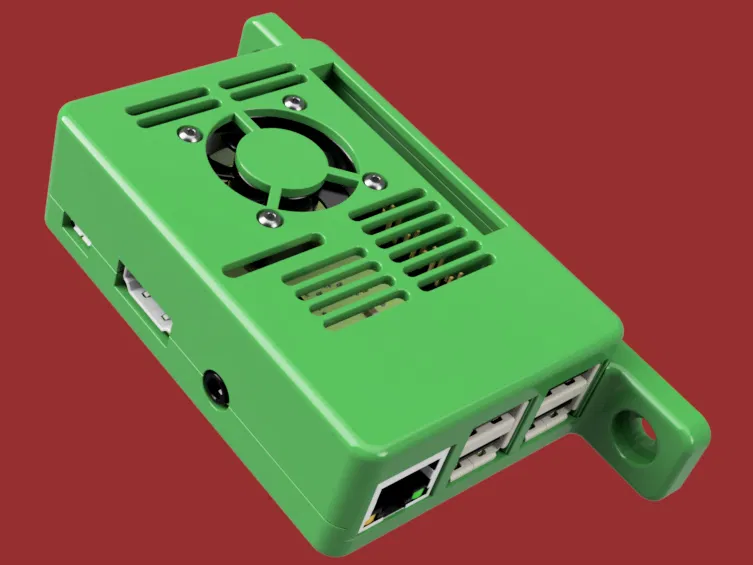

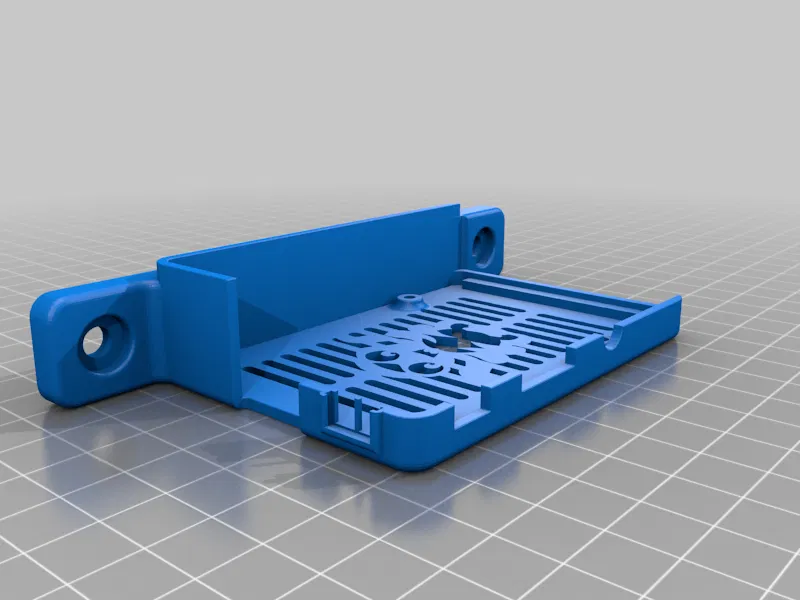

Case này được thiết kế xoay quanh Raspberry Pi 3b+ và có sẵn vị trí để gắn quạt 30x30x7 mm 5V.

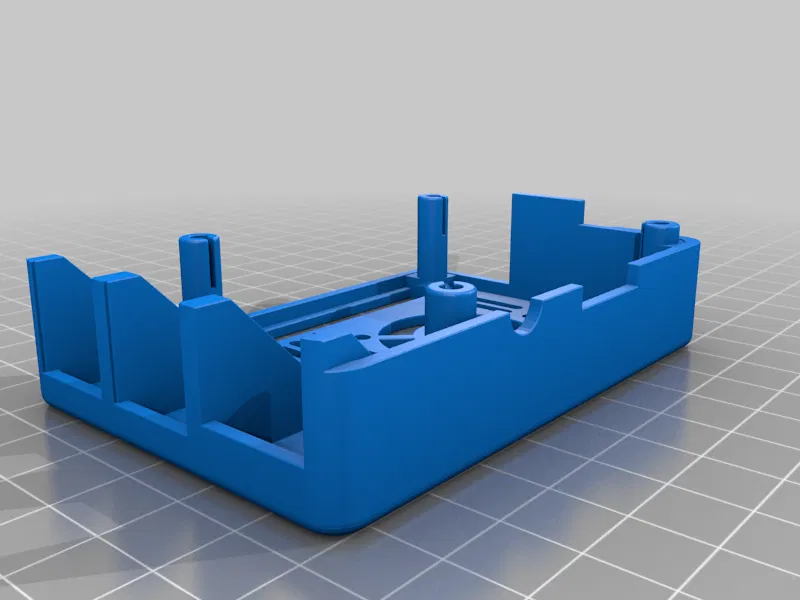

Tính năng

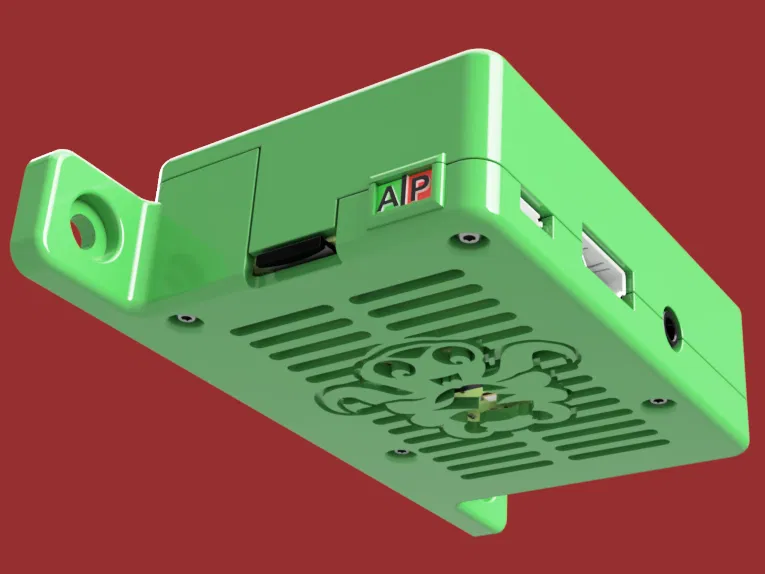

*Nắp case có logo OctoPrint

• Truy cập được chân GPIO
• Truy cập được cổng connector dây ribbon camera
• Truy cập được thẻ SD
• Truy cập được cổng nguồn MicroUSB
• Truy cập được cổng HDMI
• Truy cập được cổng 3.5mm composite video/audio
• Truy cập được cổng LAN
• Truy cập được cổng USB
• Có thể quan sát đèn LED trạng thái.

Thiết kế vừa với

• Quạt 30 x 30 x 7 mm
• Bộ ốc M 2.5

*OctoPrint và logo OctoPrint là nhãn hiệu đã đăng ký* octoprint.org

Cài đặt in (Print Settings)

Máy in (Printer):

HyperCube Evolution

Rafts:

Không

Supports:

Không

Độ phân giải (Resolution):

.2

Infill:

30%

Filament:

3D Solutech PLA

Màu nào bạn chọn cũng được.

Ghi chú (Notes):

Case được thiết kế để in với nozzle 0.4 mm.

Mình thấy phần thấu kính (lens) xem trạng thái in tốt nhất là để 1 perimeter và fill 100%. Để tô màu chữ nổi, mình dùng bút lông (magic marker) màu đen.

Lưu ý Lens xem trạng thái có thể in bằng vật liệu không phải loại trong suốt hoặc bán trong suốt. Màu càng tối thì ánh sáng nhìn xuyên qua lens sẽ càng ít.

Sau khi in (Post-Printing)

Phần support tích hợp sẵn cho các lỗ bắt ốc cần được gỡ bỏ. Mình dùng dao X-Acto để gỡ, nhưng dùng mũi khoan cũng được.

Ốc của case là loại tự ta-rô ren vào các trụ (standoff) của case. Khuyến nghị ta-rô trước khi lắp ráp.

Phần cứng cần có:

• Ốc case

  • 4 ốc M2.5 x 8 mm

• Ốc quạt (dùng bộ ốc đi kèm quạt hoặc dùng loại dưới đây)

  • 4 ốc M2.5 x 12 mm
  • 4 tán (nut) M2.5

• Phần cứng để bắt treo (Mounting hardware)

  • 2 ốc M5 x 10 mm để gắn lên nhôm định hình (extrusion) 3030.

  hoặc 2 ốc M5 x 8 mm để gắn lên extrusion 2020.

  • 2 tán búa M5 (hammerhead nuts)

• Quạt 30 x 30 x 7 mm

Ghi chú thêm:

*Khi lắp case vào Raspberry Pi, nhớ kiểm tra ốc quạt có cạ vào heatsink CPU không. (Ốc đi kèm quạt thường dài hơn 12 mm.)

• Để đảm bảo tán không bị tuột, chấm một giọt keo nhỏ để giữ tán cố định trên ốc.

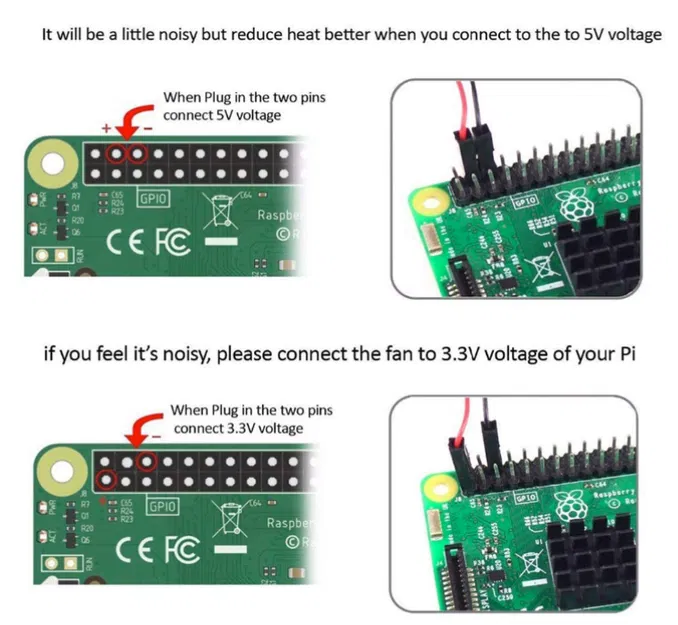

Phần trên được trích từ hướng dẫn lắp đặt của nhà cung cấp để kết nối quạt vào các chân GPIO của Raspberry Pi.
