Đầu Nozzle Concentrator 90° hiệu năng cao cho Dyson Airwrap (CFD tối ưu)

Lúc mình mua cho bạn gái một bộ Dyson Airwrap mới, một trong những điều đầu tiên cổ nói là các đầu gắn tiêu chuẩn hơi “hiền” quá cho một số kiểu tạo kiểu.

Cổ đặc biệt nhớ luồng gió mạnh, trực diện của đầu concentrator dạng dẹt trên máy sấy cũ, nhất là khi dùng lược tròn để sấy/chải phần tóc mái phía trước. Các đầu sấy hiện có của Airwrap dựa nhiều vào hiệu ứng Coanda, rất ngon để làm mượt, nhưng lại không tối ưu khi bạn cần một luồng gió mạnh và tập trung.

Mình lên Amazon hy vọng kiếm được một giải pháp bên thứ ba đơn giản, mà không thấy gì cả. Hoàn toàn không có một đầu “sắc”, không-Coanda dạng concentrator 90° thổi ngang.

Vậy là mình tự thiết kế luôn.

Quá trình thiết kế

Mục tiêu chính của mình là tạo luồng khí đồng đều (homogenous) trên toàn bộ diện tích cửa ra, đồng thời giảm cản trở tối đa, để motor Dyson đẩy được áp suất và lưu lượng cao nhất.

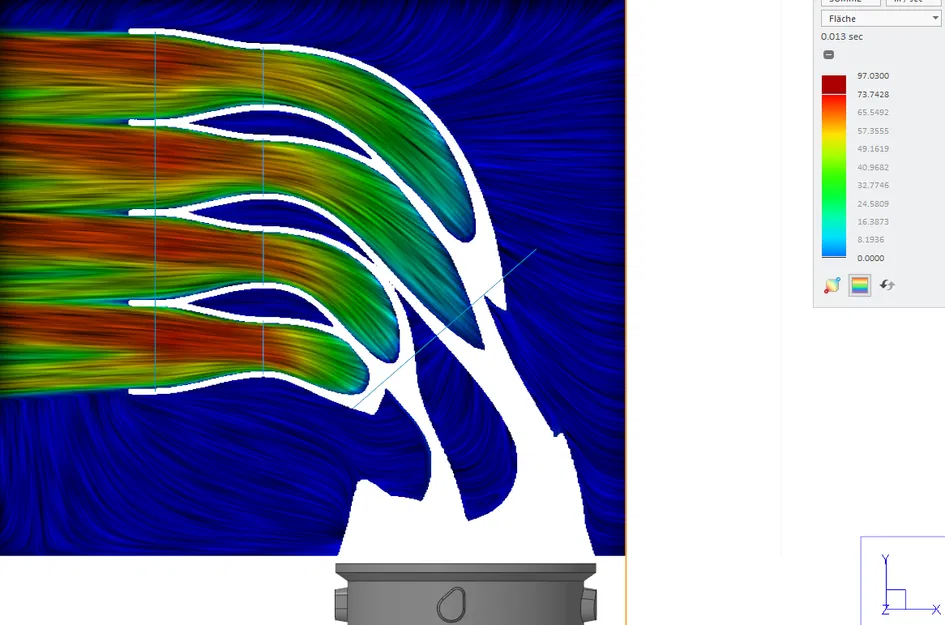

Như bạn thấy trong hình, mình dùng CFD để mô phỏng và tối ưu các kênh bên trong. Kết quả của phần engineering đó là “em đẹp” này: một nozzle chuyên dụng, thiết kế riêng để lấp đúng khoảng trống còn thiếu trong bộ đồ nghề của Airwrap.

Hướng dẫn in 3D

• Hướng đặt mẫu: Mình in dựng đứng ở góc 45° (ngả về phía sau).

• Support: In theo góc này thì mình chỉ cần support ngay tại vòng kết nối ở phần chân đế. Phần còn lại của model đa số là overhang 45° trở xuống, nên in rất ổn trên Prusa Mini của mình.

CẢNH BÁO NHIỆT ĐỘ QUAN TRỌNG

Vì Airwrap có thể rất nóng, việc chọn vật liệu và cài đặt sử dụng cực kỳ quan trọng!

• Vật liệu: KHÔNG dùng PLA. Mình khuyên nên dùng ít nhất PETG (hoặc ASA/ABS/PC nếu bạn in được) để chịu nhiệt tốt hơn.

• Cài đặt trên Dyson: Bắt buộc KHÔNG dùng mức nhiệt cao nhất (chấm đỏ) trên Dyson. Mức cao nhất có thể vượt 110°C, sẽ làm biến dạng hoặc chảy gần như mọi loại filament 3D phổ thông.

• Đã test an toàn: Mức nhiệt giữa thì ổn. Mình đã test nhiều lần; nhiệt lên đúng khoảng 65°C, PETG chịu ngon.

Hy vọng mẫu này giải quyết được vấn đề cho nhiều bạn giống như đã giúp tụi mình. Chúc in vui!
