Khớp nối góc ống vuông siêu chắc | siết ốc cố định

Khớp nối góc 90 độ 2 chiều / khớp chữ L cho ống vuông

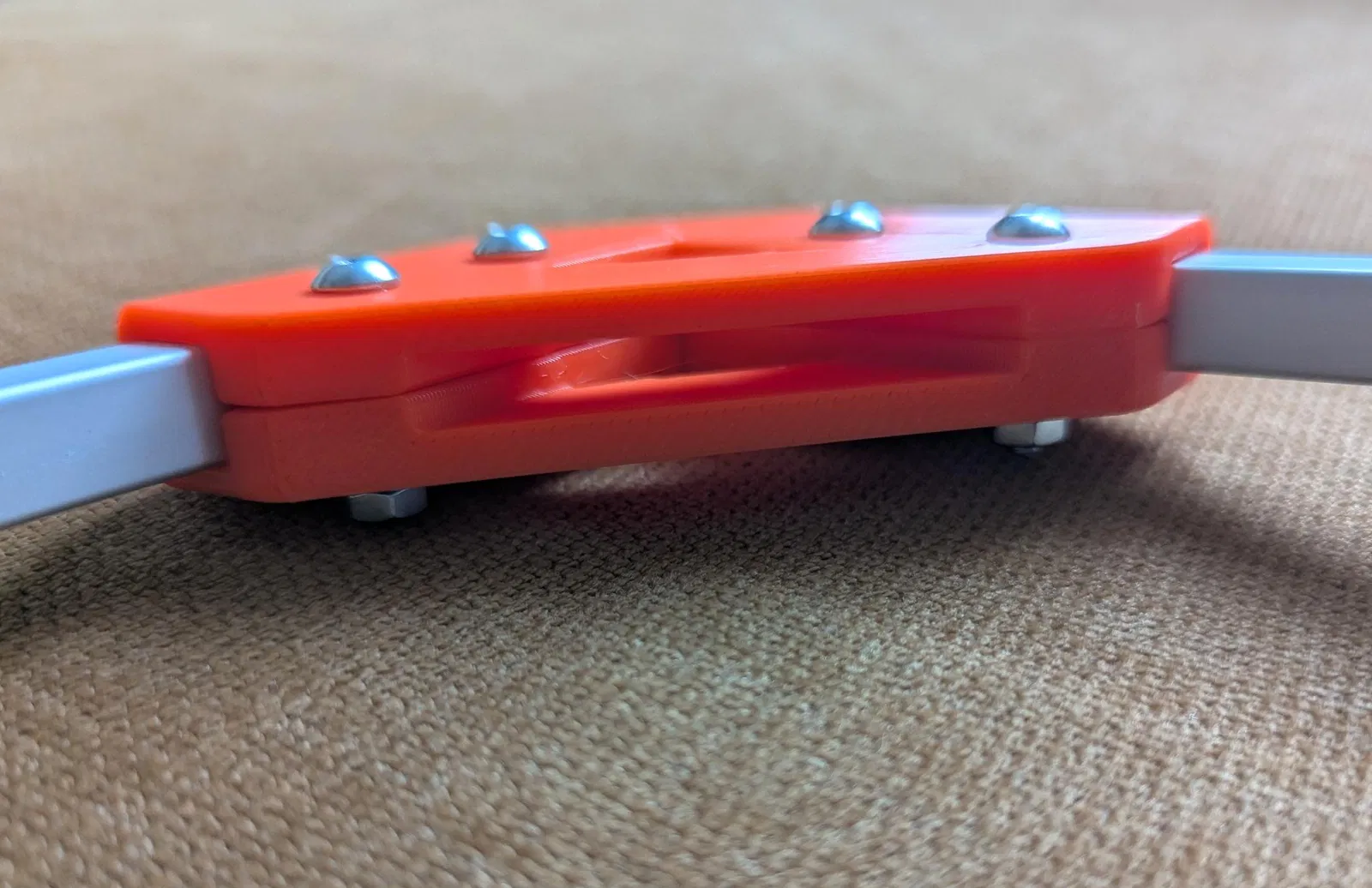

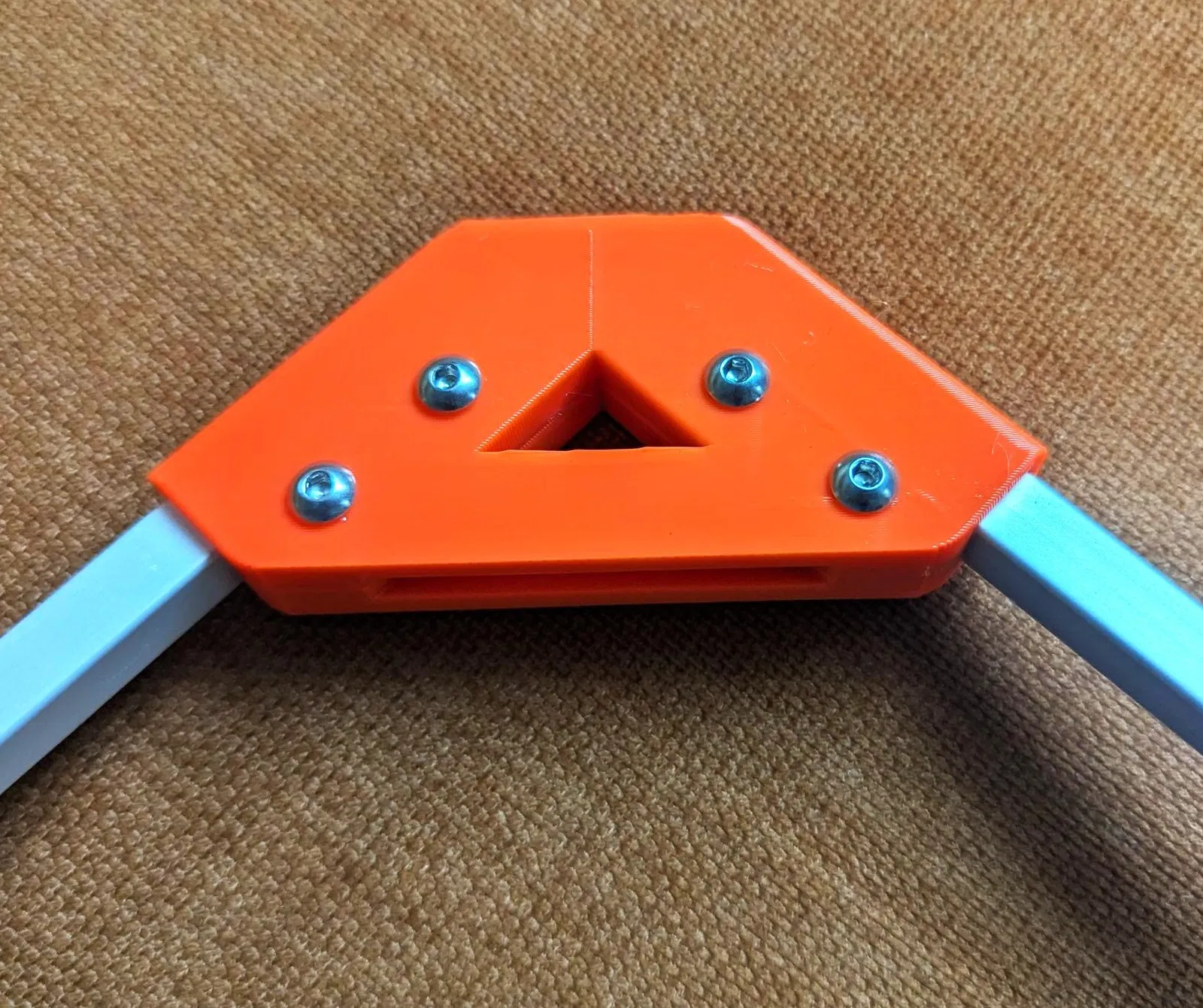

Mẫu này được phát triển cho một dự án đang làm, nhưng cũng có thể hữu ích cho dự án của bạn. Mục tiêu là tạo ra thiết kế vừa nhẹ vừa chắc, lại dễ in một khối. Khớp được siết bằng 4 con ốc và khi dùng với profile/ống nhôm thì giữ rất cứng, gần như không xê dịch. Có thể dùng để dựng khung nhẹ, kệ, hoặc vỏ enclosure với các thanh profile vuông tiêu chuẩn.

Phần cứng cần có

• Thiết kế cho ống nhôm vuông 10x10 mm. Có thể scale cho kích thước khác.

• Cần 4 x ốc+nai M4x20 mm hệ metric (khi scale có thể phải đổi kích thước).

In 3D

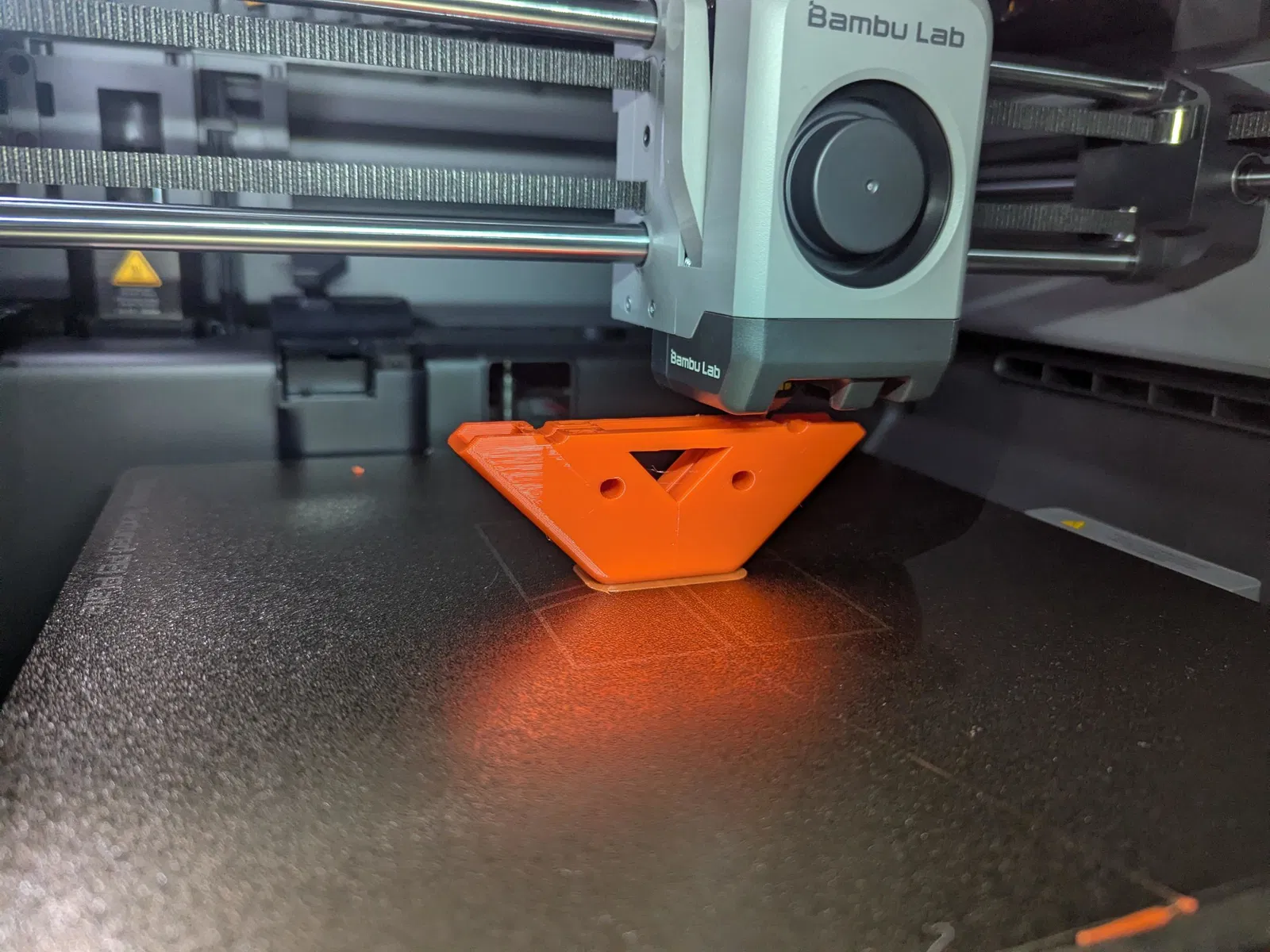

• In đúng theo hướng như mẫu!

• Không cần supports (mình có dùng brim nhưng có thể in không cần).

• Khuyến nghị PETG (không giòn như PLA khi siết ốc tạo lực căng).
