Dời Feeder Snapmaker U1 Ra Phía Sau (Feeder Relocation Rear Position)

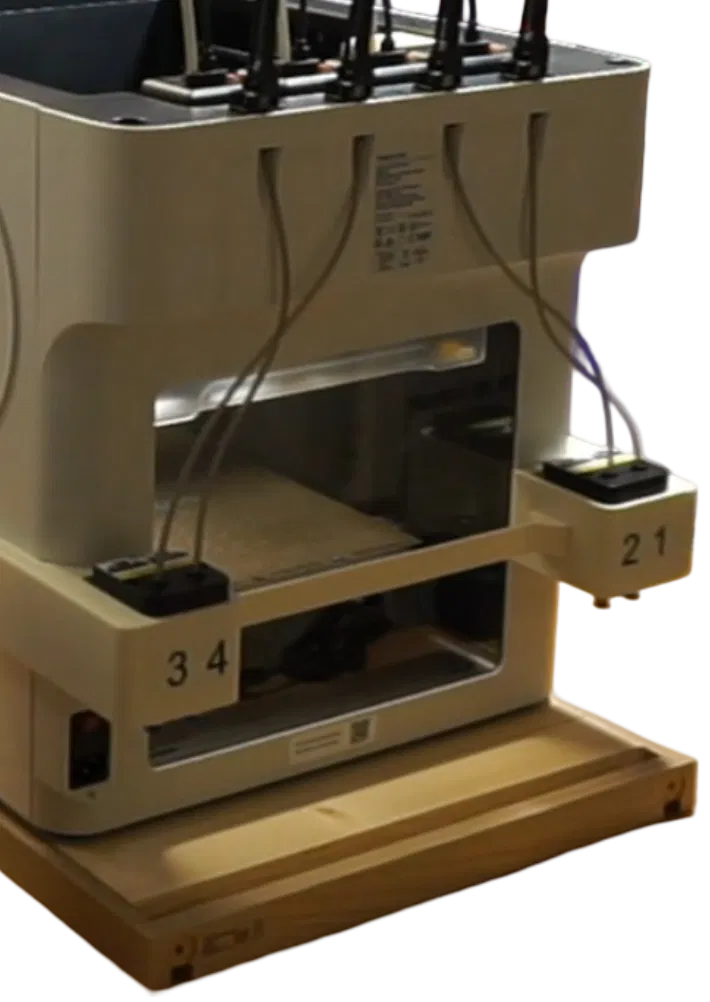

Mình thiết kế một bộ adapter kit cho phép dời các feeder của U1 ra phía sau máy in. Không cần khoan đục gì hết, vì dùng đúng các điểm bắt ốc (mounting points) nguyên bản của feeder để gắn.

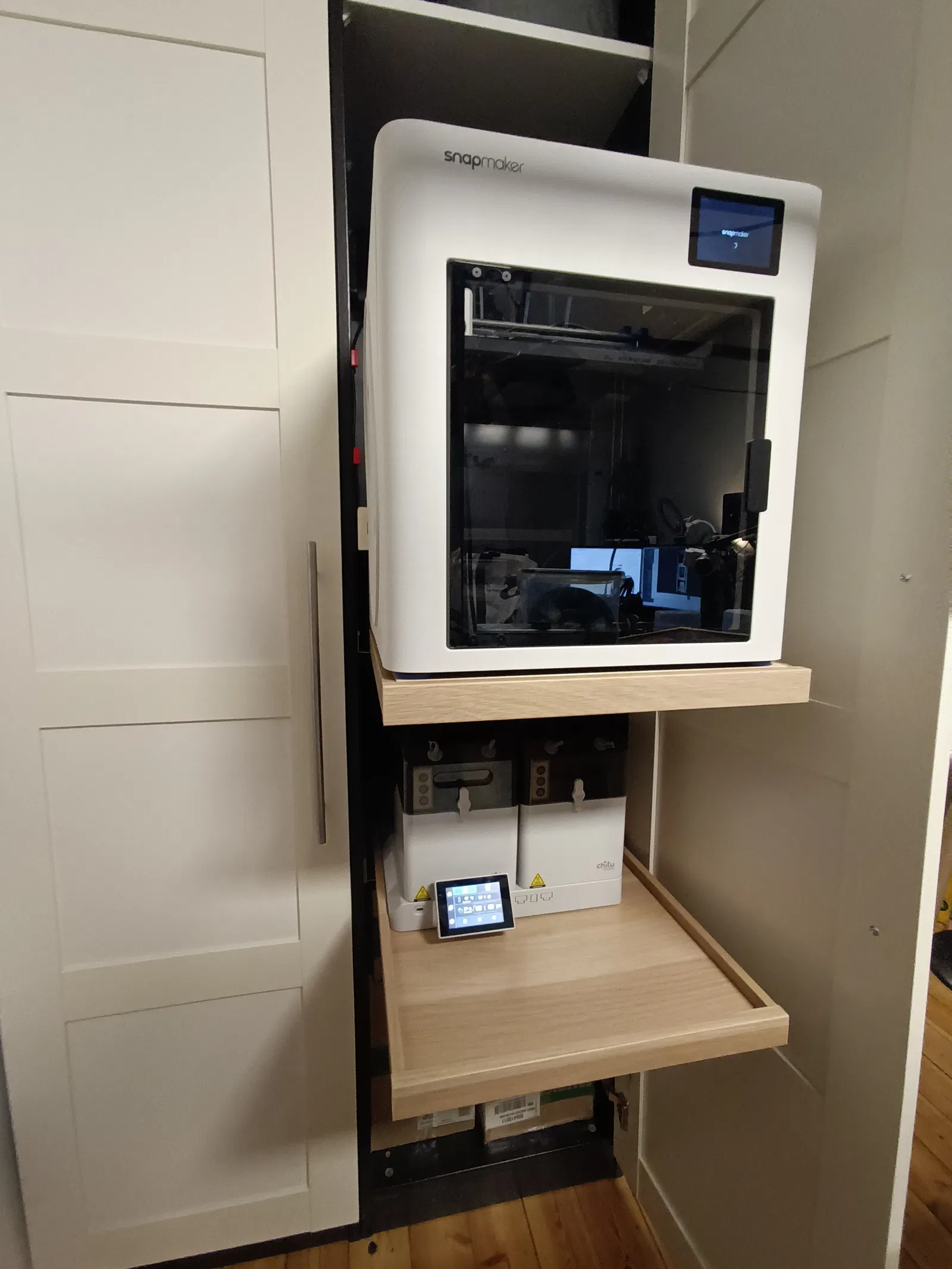

Nhờ vậy có thể đặt máy in trong tủ IKEA PAX rộng 50 cm hoặc các loại tủ có kích thước tương tự. Mình dùng một kệ kéo (pull-out shelf) cho máy in, và một kệ kéo khác bên dưới cho máy sấy filament Chitu E1 để cấp filament.

Cáp ribbon của feeder cần được đi lại đường (reroute) để đủ chiều dài cho việc độ này. Vì vậy phải tháo các tấm ốp hông. Ngoài ra cần chỉnh cấu hình trong Klipper để tính lại đường cấp ngắn hơn (khoảng 150 mm).

Để làm các chỉnh sửa này, mình dùng custom firmware của paxx12 [https://github.com/paxx12/SnapmakerU1-Extended-Firmware]. Tải file release mới nhất (U1extended...bin), chép vào USB định dạng FAT32 rồi cắm vào máy in. Sau đó trên màn hình cảm ứng vào Settings → About → Firmware → Local Update và chọn file.

Quá trình update mất vài phút, xong máy sẽ tự khởi động lại. Kiểm tra địa chỉ IP trong chế độ Wi‑Fi hoặc LAN, rồi dùng địa chỉ đó để truy cập Klipper (Fluidd) bằng trình duyệt.

Trong giao diện, chuyển sang menu Config. Sau đó vào thư mục con extended/Klipper. Tại đây tạo một file .cfg mới. Mình đặt tên là feeders.cfg. Thêm các dòng sau vào file:

[filament_feed left]
preload_length: 800
[filament_feed right]
preload_length: 800

Giờ các thiết lập gốc sẽ bị ghi đè bằng các giá trị này. Giá trị mặc định ban đầu là 950.

Giờ tới phần model: Mình đã upload file 3MF cho cả Bambu Studio và OrcaSlicer. Mình khuyên mạnh là dùng bản Orca nếu bạn định in adapter kit này bằng chính U1.

Nếu bạn đang dùng máy in tương thích Bambu, vui lòng dùng file 3MF của Bambu trong Bambu Studio. Mình cũng có kèm file OBJ nếu bạn muốn dùng. Tuy nhiên lúc đó bạn sẽ phải tự cấu hình support, wall thickness và orientation. Các rãnh dovetail guide in theo hướng dựng đứng (vertical) sẽ đẹp/ổn nhất.

Các adapter cho ngàm gắn bên hông nên in tối thiểu 3 wall lines, vì sau này toàn bộ trọng lượng sẽ treo lên 4 cái móc. Mình in tất cả bằng PLA; PETG chắc cũng ổn tương tự, dù mình chưa test.

Ngoài ra, bạn cần 4 đầu nối PTFE push-fit có ren M6 dài 4–5 mm để hoàn thiện lắp ráp.

Mình có upload một video hướng dẫn trên YouTube, hiện tại chỉ có tiếng Đức. Nếu có nhu cầu mình sẽ làm thêm voiceover tiếng Anh. Cứ nhắn mình biết nha. https://www.youtube.com/watch?v=rKON5yg1FRU
Mình cũng sẽ sớm đăng một tutorial về cách dời màn hình của Chitu E1.
Khi upload xong mình sẽ cập nhật ở đây.

Đây là bài upload đầu tiên của mình. Nếu phần chia sẻ này giúp được bạn thì mình rất cảm kích nếu bạn like hoặc boost. Mình cũng sẵn sàng nghe góp ý và bình luận.

Janzi
