Chân tăng chỉnh tủ dạng ẩn (parametric) cho tủ đứng bằng vách hông

Những chân tăng chỉnh (leveling feet) này được thiết kế cho các loại tủ mà phần hông tủ đứng chạm sàn (vách hông kéo dài xuống tới sàn).

Với kiểu tủ này, phía đáy chỉ có một tấm kệ, vốn không được thiết kế để chịu tải của một cái tủ đầy đồ, nên mọi chân tăng chỉnh đều phải gắn vào/dưới phần vách. IKEA Billy và IKEA Gersby là ví dụ của kiểu kết cấu này.

Còn các tủ có tấm đáy đúng nghĩa thì dùng chân đơn giản hơn nhiều, chỉ cần bắt vít thẳng vào tấm đáy. Ví dụ là IKEA Flysta và IKEA Kallax.

Để tham khảo, mình có một cái tủ cao 160cm, khi chất đồ lên nặng cỡ 160kg, và cái tủ này đang đứng trên bốn chân theo mẫu này cùng với hai chân bổ sung ở giữa (để giảm võng và phân tán tải xuống sàn). Tính ra khoảng 26–30kg mỗi chân. Có thể mình đang “đẩy” tải hơi quá tay, nhưng cứ để xem.

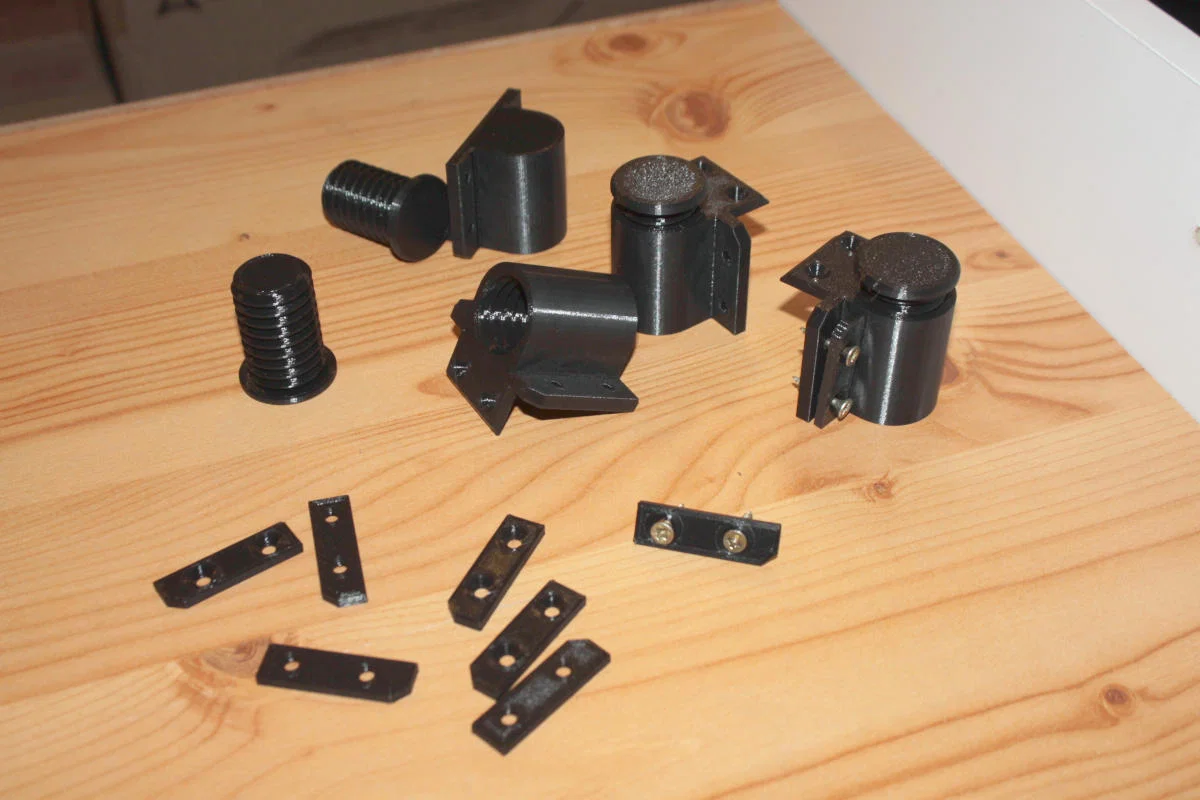

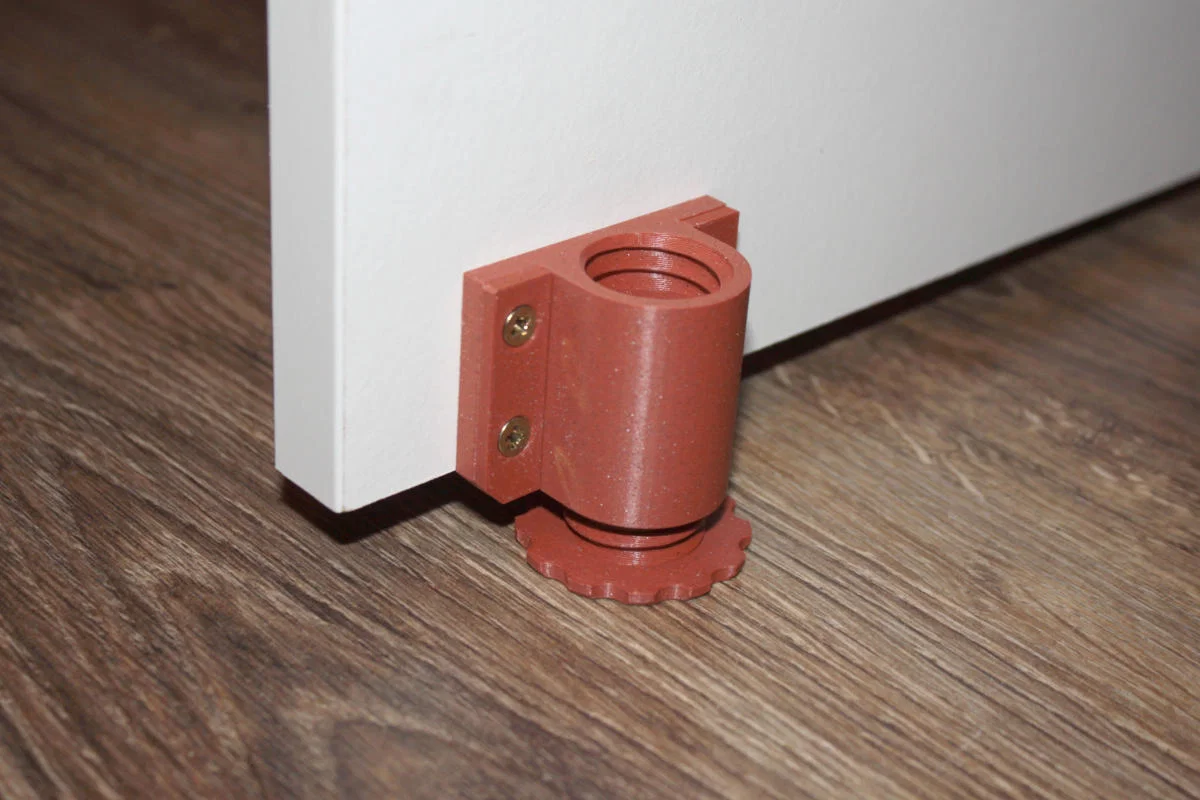

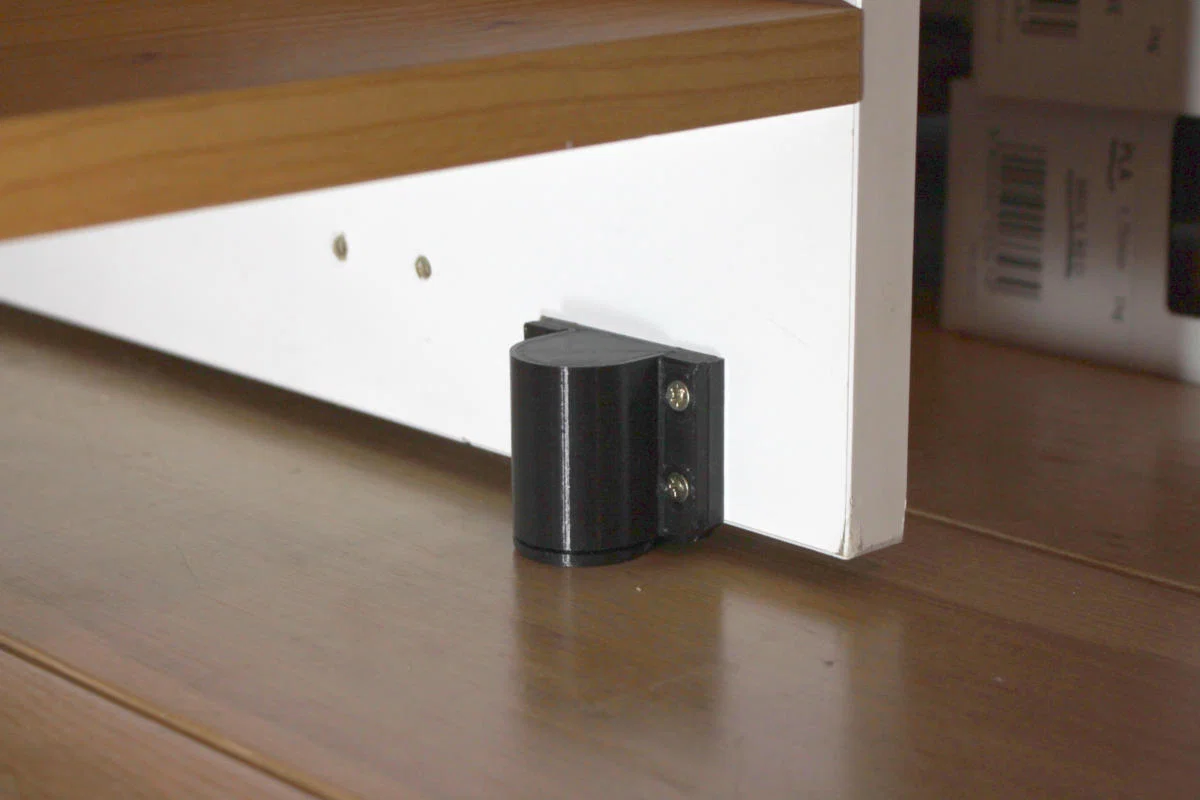

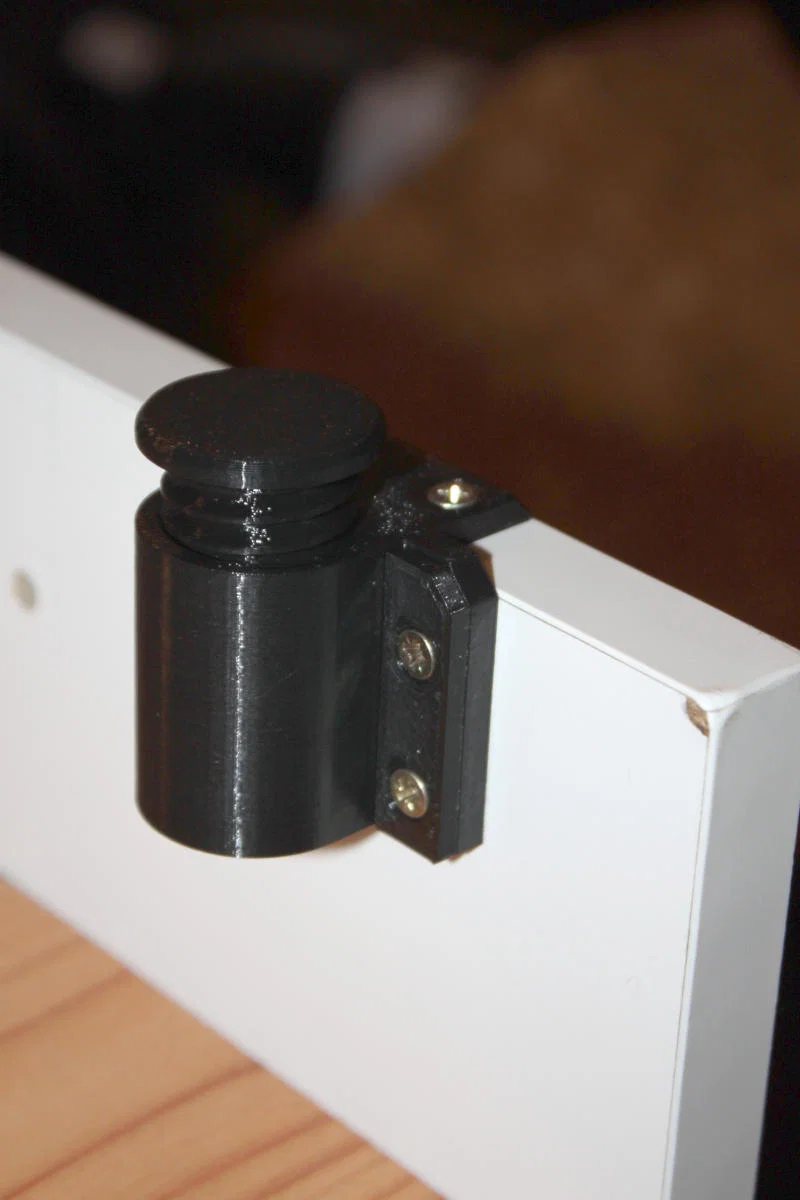

Các chân màu đen trong ảnh là PETG mà mình đã lắp thật. Chân màu đỏ gạch là phiên bản được cải tiến từ kinh nghiệm thực tế, nhưng mức cải tiến không đủ đáng để in lại cả bộ chân.

Gợi ý khi in

Nên in bằng vật liệu có cơ tính tốt; mình in bằng PETG, còn PLA nhiều khả năng là lựa chọn không ổn.

Với nozzle 0.4mm và layer height 0.2mm, mình khuyên dùng 4 perimeter trở lên (chủ yếu để phần ren chắc hơn) và infill 100% (ví dụ đặt minimum bottom shell thickness cao) ít nhất cho các phần đáy phẳng:

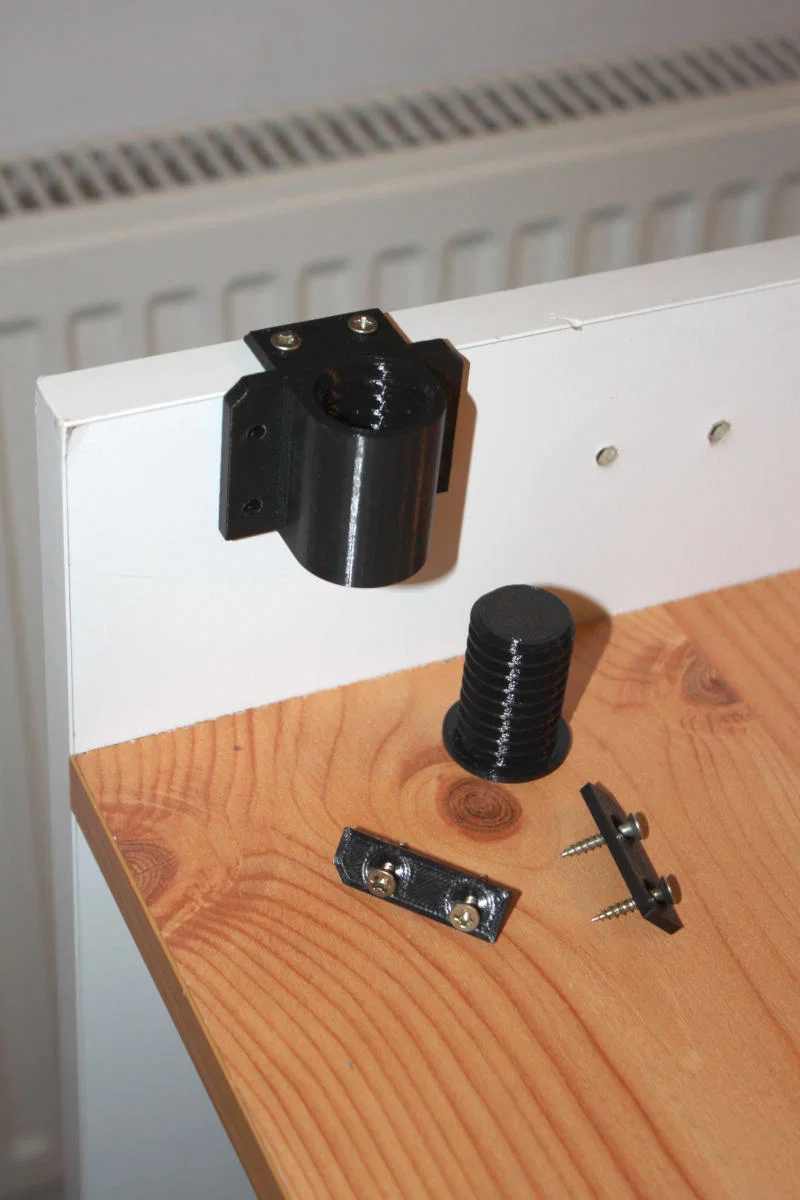

• với ống sleeve bắt vít lên vách hông, phần “cánh” tì dưới mép vách (dày 4mm trong mẫu này), vì nó sẽ chịu lực uốn

• với phần foot, vành đế dưới (dày 3mm trong mẫu này), vì nó sẽ gánh toàn bộ tải trọng
