Tay đỡ Solar Node Harbor Freight cho anten chuẩn N (không dùng SMA)
Tay đỡ để gắn Solar Spot Light Harbor Freight làm solar node cho Meshtastic/Meshcore, thiết kế cho anten đầu nối chuẩn N (không phải SMA). Khuyến nghị in 3 walls, 25% infill; dùng PETG/ASA và 2 zip ties để cố định.
Mô tả

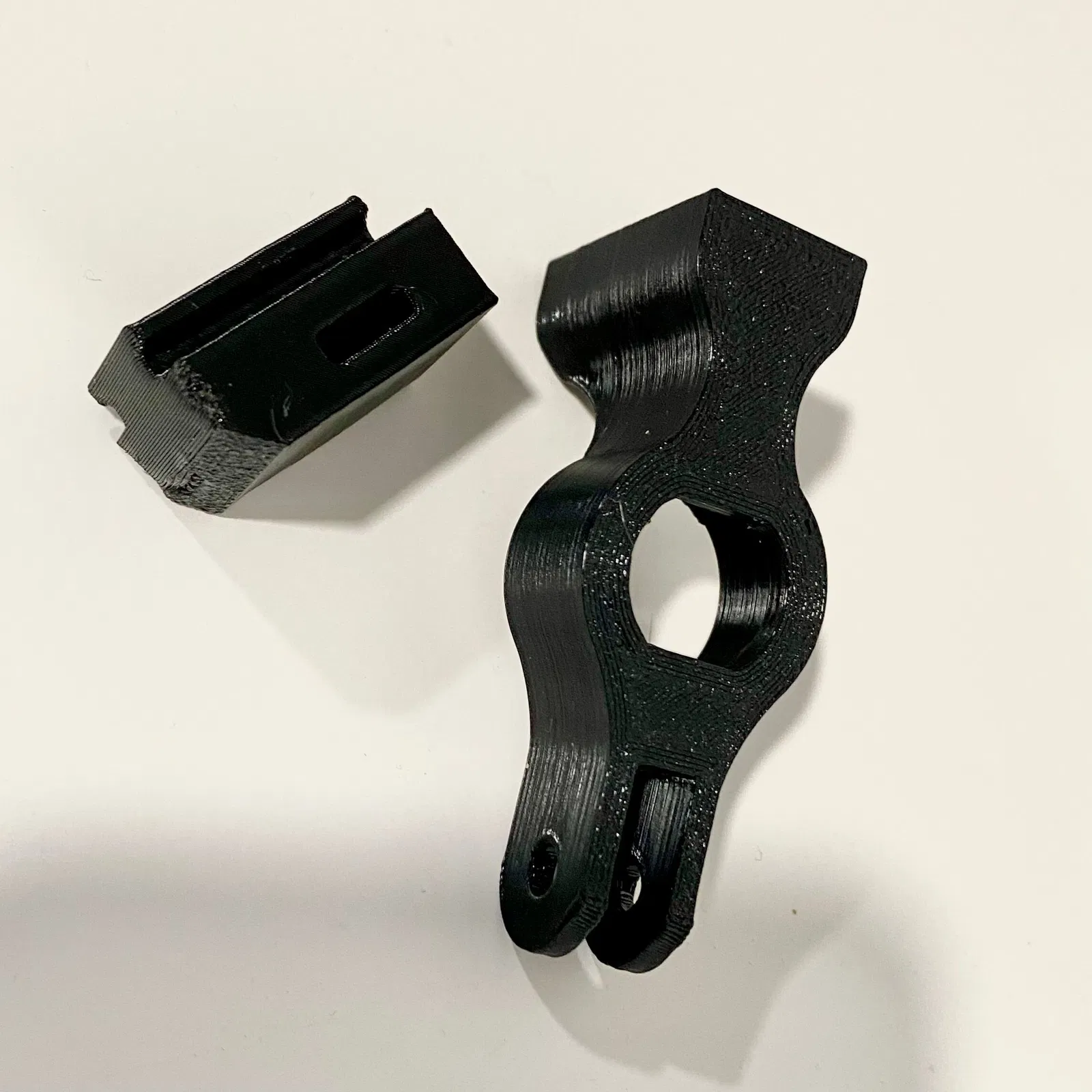

Đây là bản remix của một tay đỡ (mounting arm) cho mấy đèn spotlight năng lượng mặt trời giá rẻ của Harbor Freight. Mấy cái đèn rẻ này làm “solar node” nhỏ gọn cho các dự án Meshtastic/Meshcore rất ổn. Bản mount gốc dùng đầu nối SMA, còn mình muốn dùng anten ALFA 915 với ngàm N (N mount). Mình in với 3 walls và 25% infill. Mình cũng đề xuất in phần mounting dovetail theo góc 45 độ để tăng độ bền theo hướng layer lines. Bản của mình nhìn đẹp hơn khi in tách rời, nhưng in chung cũng ổn. Nó dùng 2 sợi zip tie (trớ trêu là cũng của Harbor Freight) để cố định vào đúng vị trí. Khuyến nghị dùng ít nhất PETG, ASA thì sẽ tốt hơn.
Thiết kế này làm để dùng với các món linh kiện cụ thể bên dưới. Ngoài ra, nó cũng sẽ hợp với các N mount nào dùng kiểu double sided flat mount. Mình thiết kế dựa theo đúng các món sau:
ONE STOP GARDENS 40 Lumen, 8 in. Solar LED Black-Finish Spotlight
https://www.harborfreight.com/40-lumen-8-in-solar-led-black-finish-spotlight-57704.html
IPX/u.fl to N-Type Female Connector
https://amzn.to/4awS4km
