U1: Dời vị trí bo mạch RFID sang bên phải

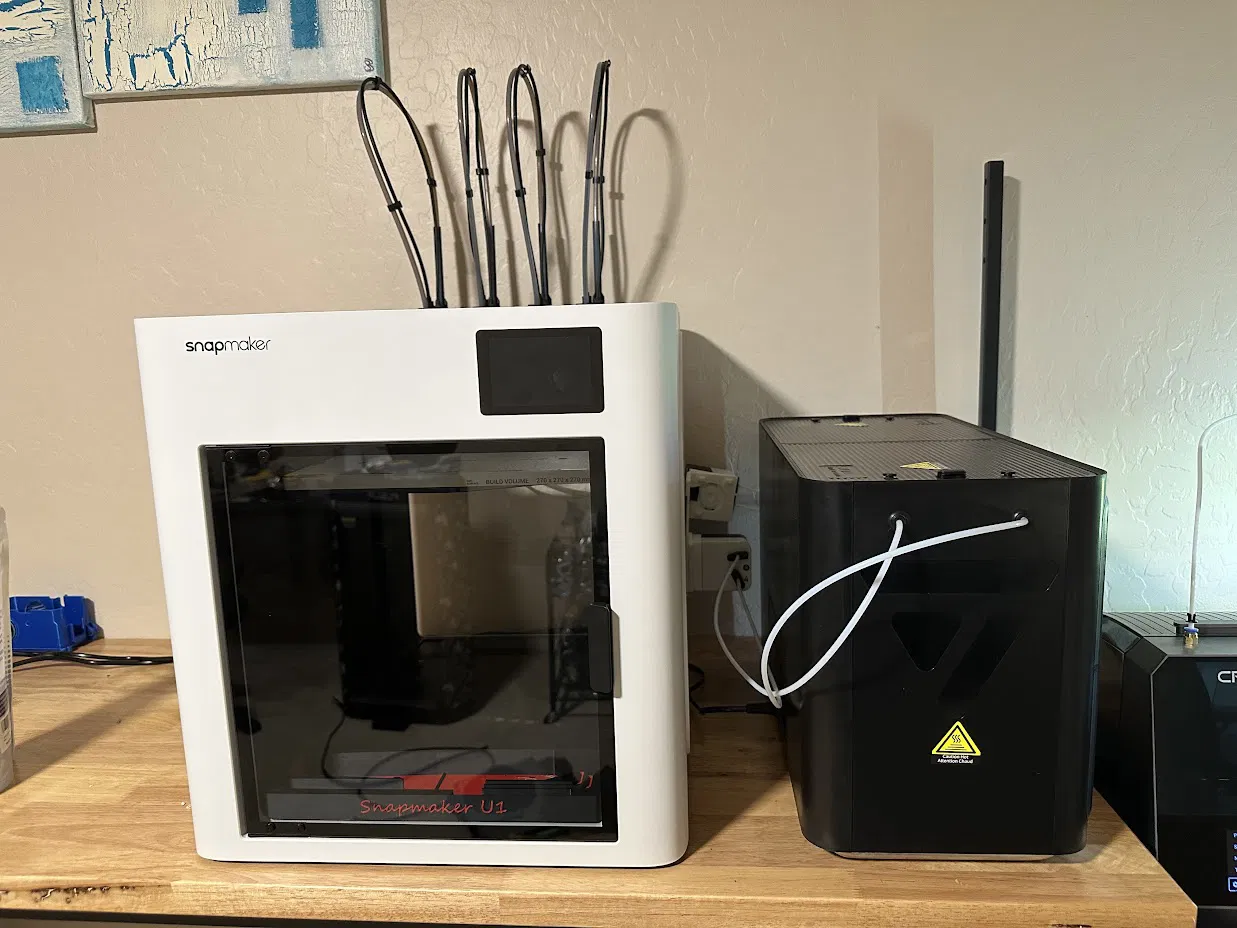

Để cả hai automatic feeder có thể chạy từ SUNLU S4 của mình, mình đã dời chúng về cùng một phía của máy in.

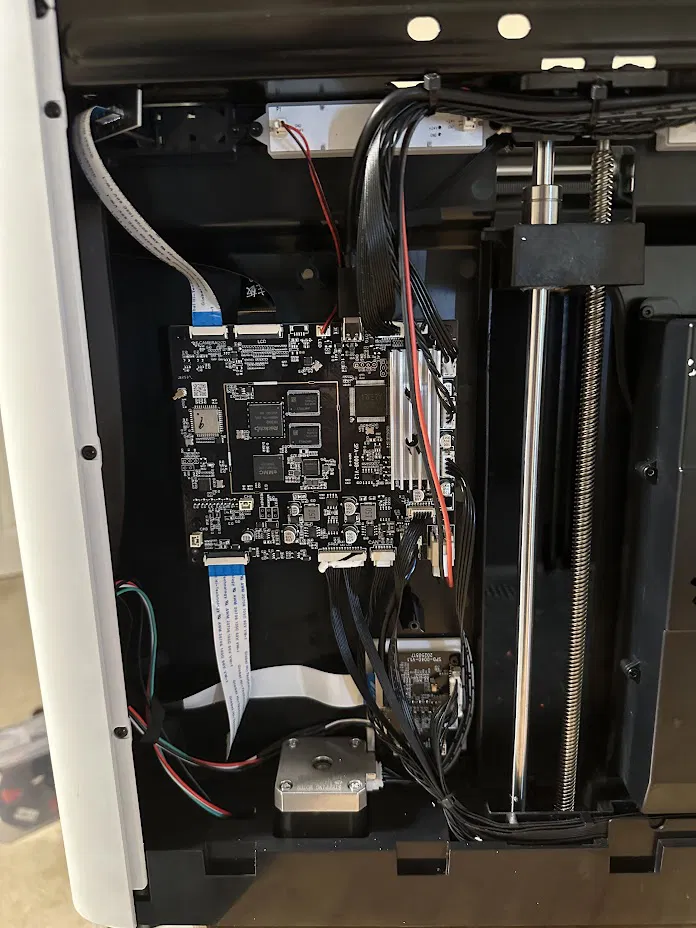

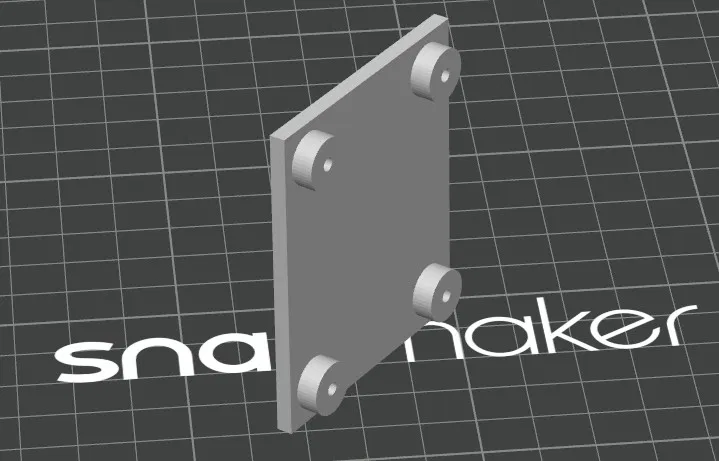

Mình chuyển board RFID từ bên trái sang vị trí bên phải, nằm phía dưới main board. Mình làm một standoff cho board RFID và dán cố định vào mặt trong của tấm panel bên phải bằng băng keo hai mặt. Cách làm dễ nhất là bắt board RFID vào standoff bằng đúng các con ốc zin trước, rồi mới gắn cả cụm đó lên panel.

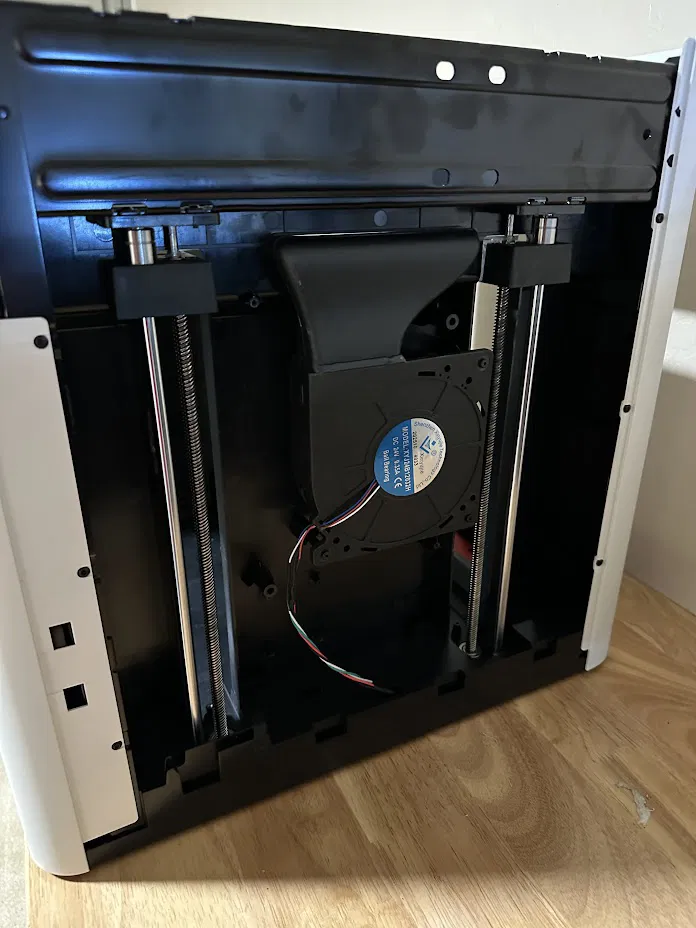

Với quạt bên trái, mình nối dài dây và đi dây theo đúng đường đi ban đầu vốn dùng cho cáp FFC chạy dưới đáy máy.

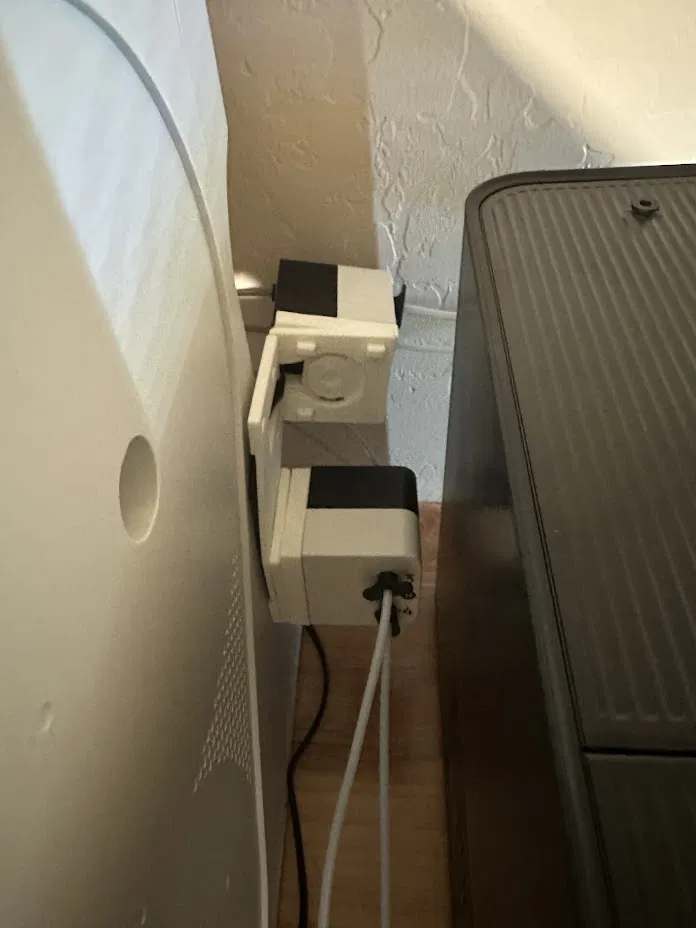

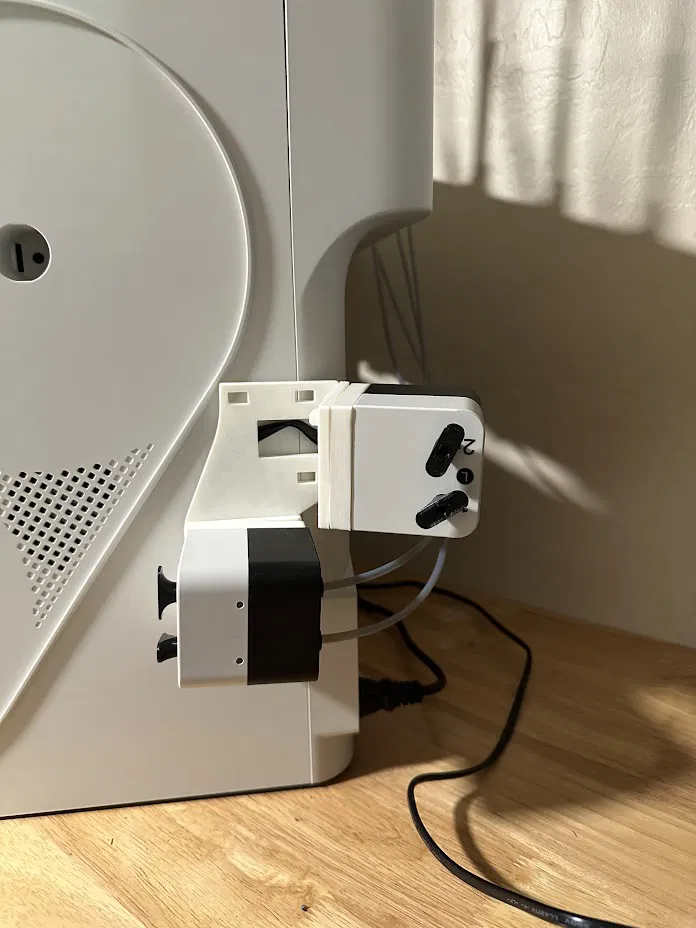

Để dời các automatic feeder về một phía của máy, mình đã remix một model của Simon_Zhi (https://makerworld.com/en/models/2044385-snapmaker-u1-automatic-feeder-angle-adjustment-bra#profileId-2467011) và hiện đang chờ được cho phép để đăng. Mình có đính kèm hình ở đây phòng khi bạn muốn tự làm một món tương tự. Nếu được cấp quyền, mình sẽ thêm link ở đây. Mình cũng cho dây của cả hai automatic feeder đi qua đúng cái lỗ zin ở bên phải. Với board RFID đặt ở vị trí này, dây cáp vẫn dư chiều dài để tới được vị trí feeder mới nằm phía trên feeder bên phải nguyên bản.

Mình vẫn đang tiếp tục tìm cách để các RFID reader hoạt động ổn khi đặt bên trong S4 và sẽ cập nhật khi xử lý xong.
