Ống dẫn gió Mini Rack 10 inch cho quạt 120mm (1Ux2 & .5Ux2)

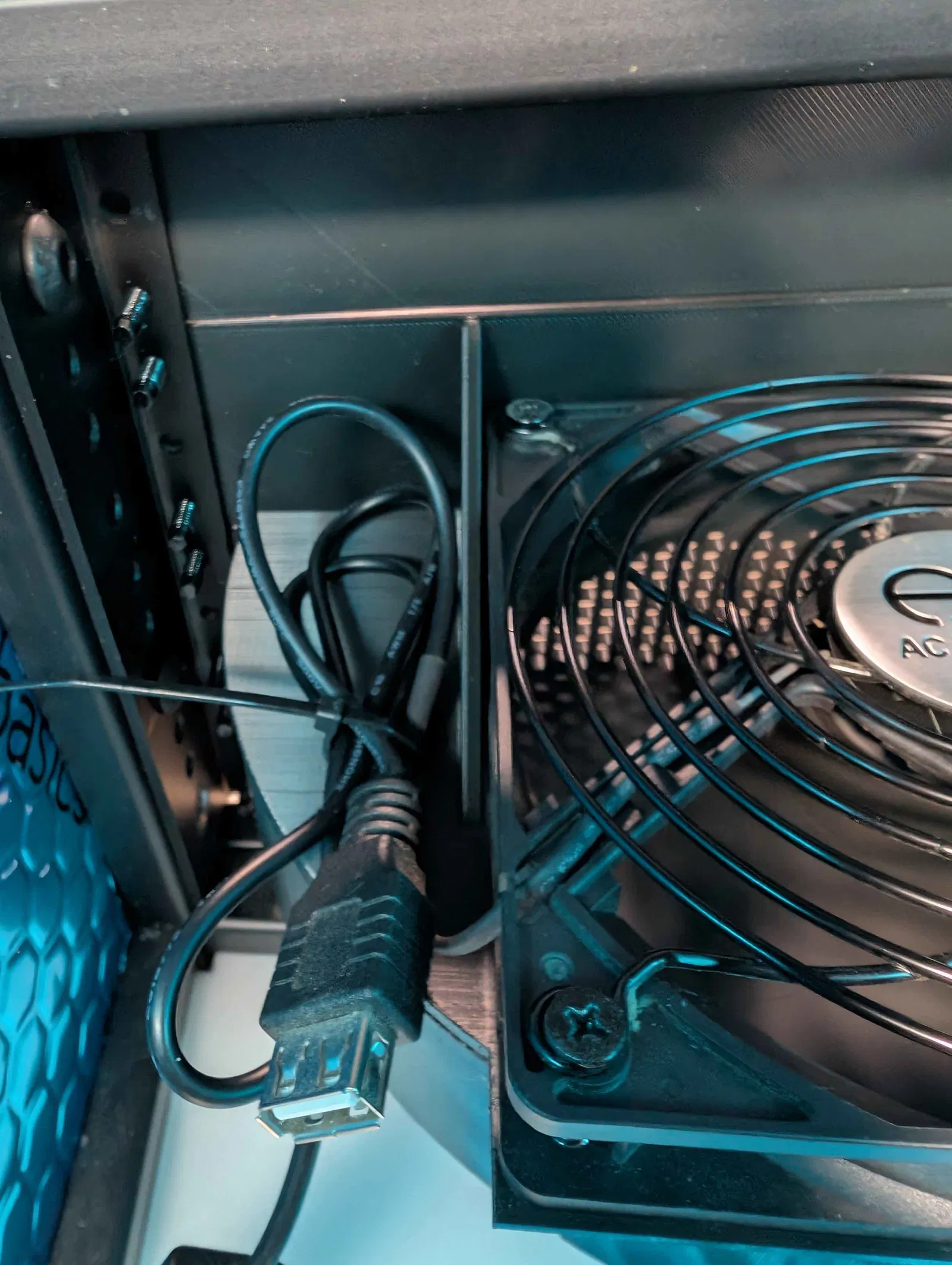

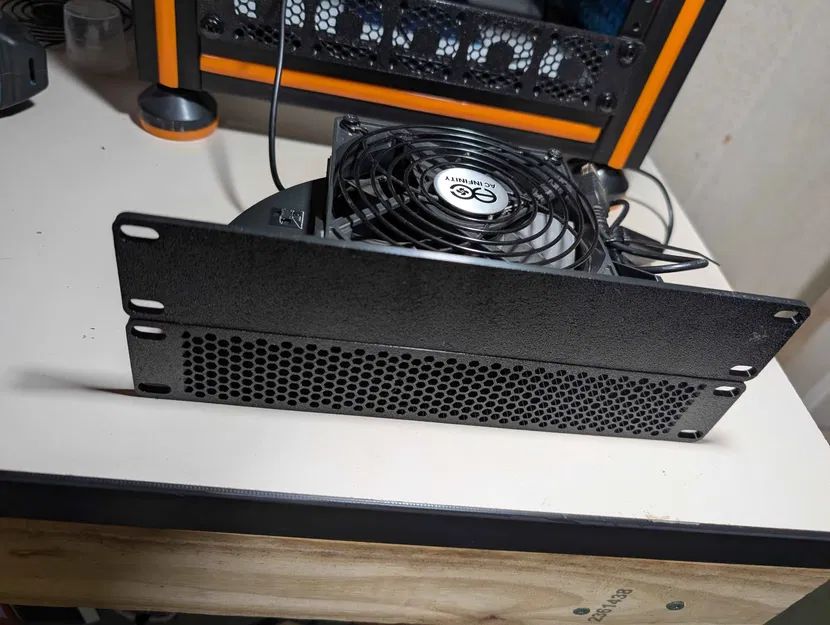

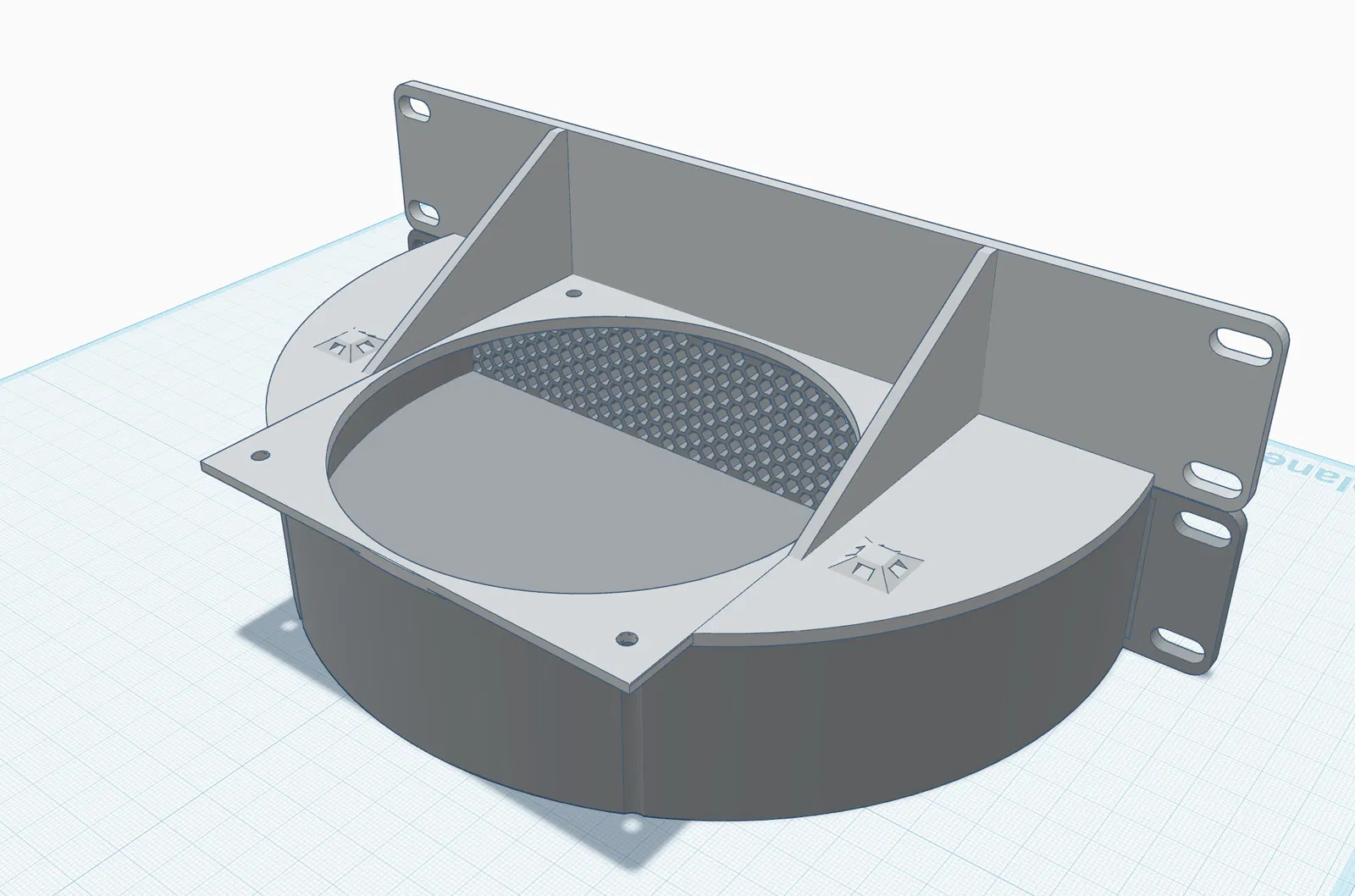

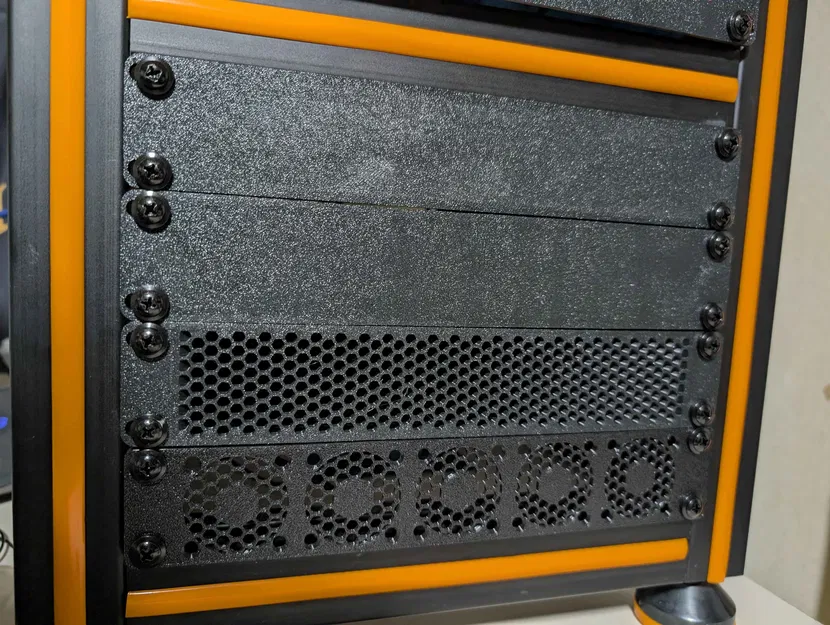

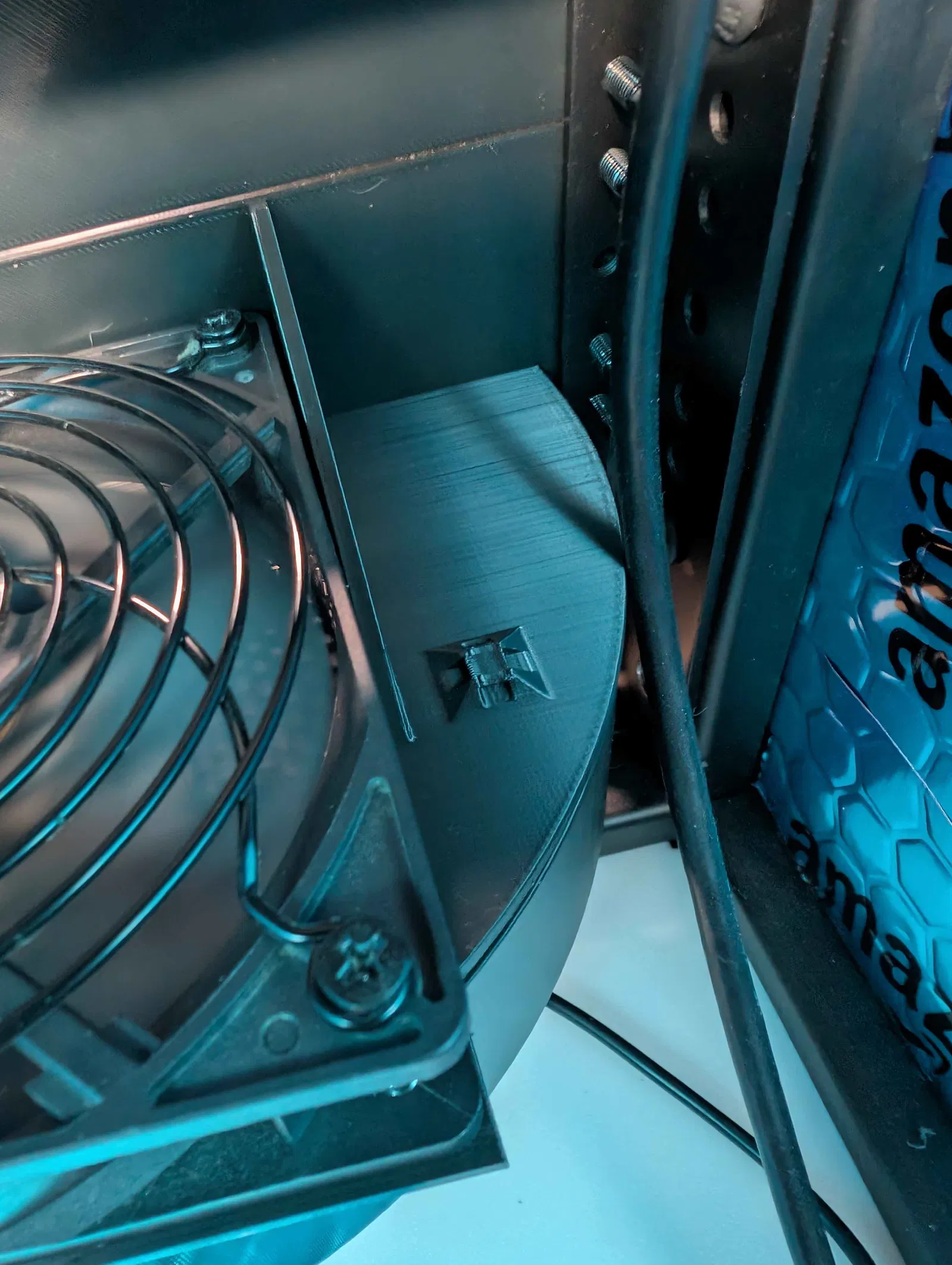

Đây là ống dẫn gió (air duct) để hút không khí mát từ phía trước rồi thổi lên bên dưới thiết bị đang gắn, thay vì kiểu quạt gắn mặt trước thông thường hút gió ra phía sau. Thiết kế này giữ được hầu hết quạt case 120mm. Bạn cũng có thể in thêm một cái nữa và lắp ngược ở phía trên để thoát khí nóng ra ở phía trên, hướng ra mặt trước luôn.

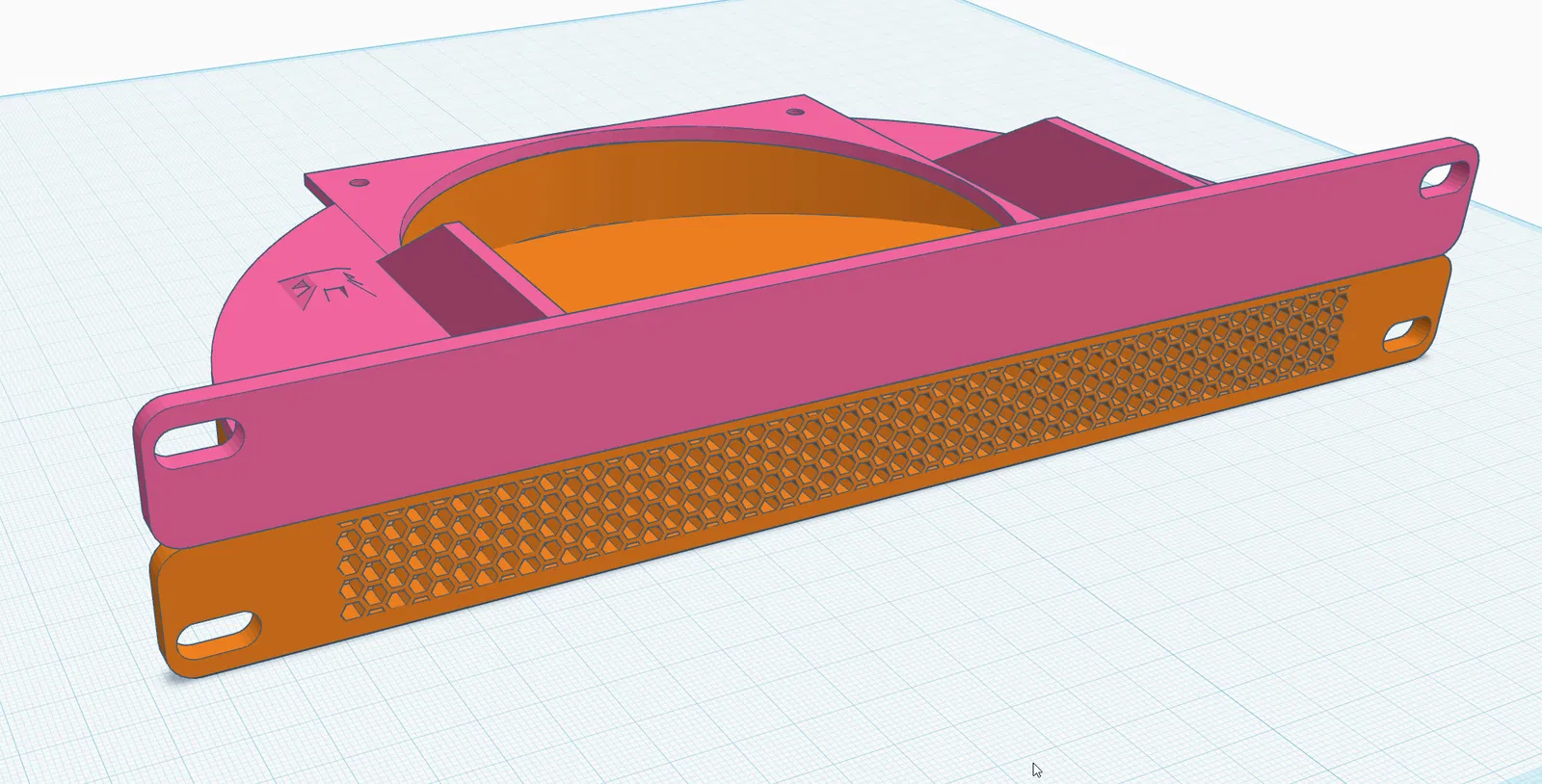

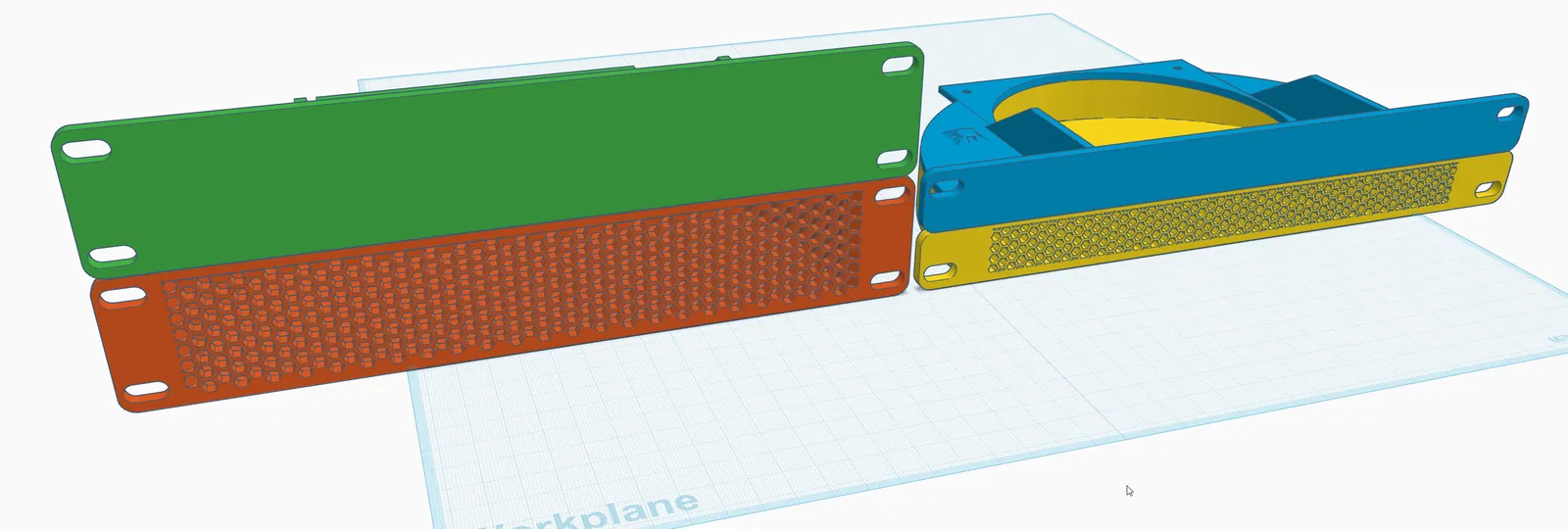

Bản tiêu chuẩn (standard) chiếm tổng cộng 2U, mỗi bên 1U.

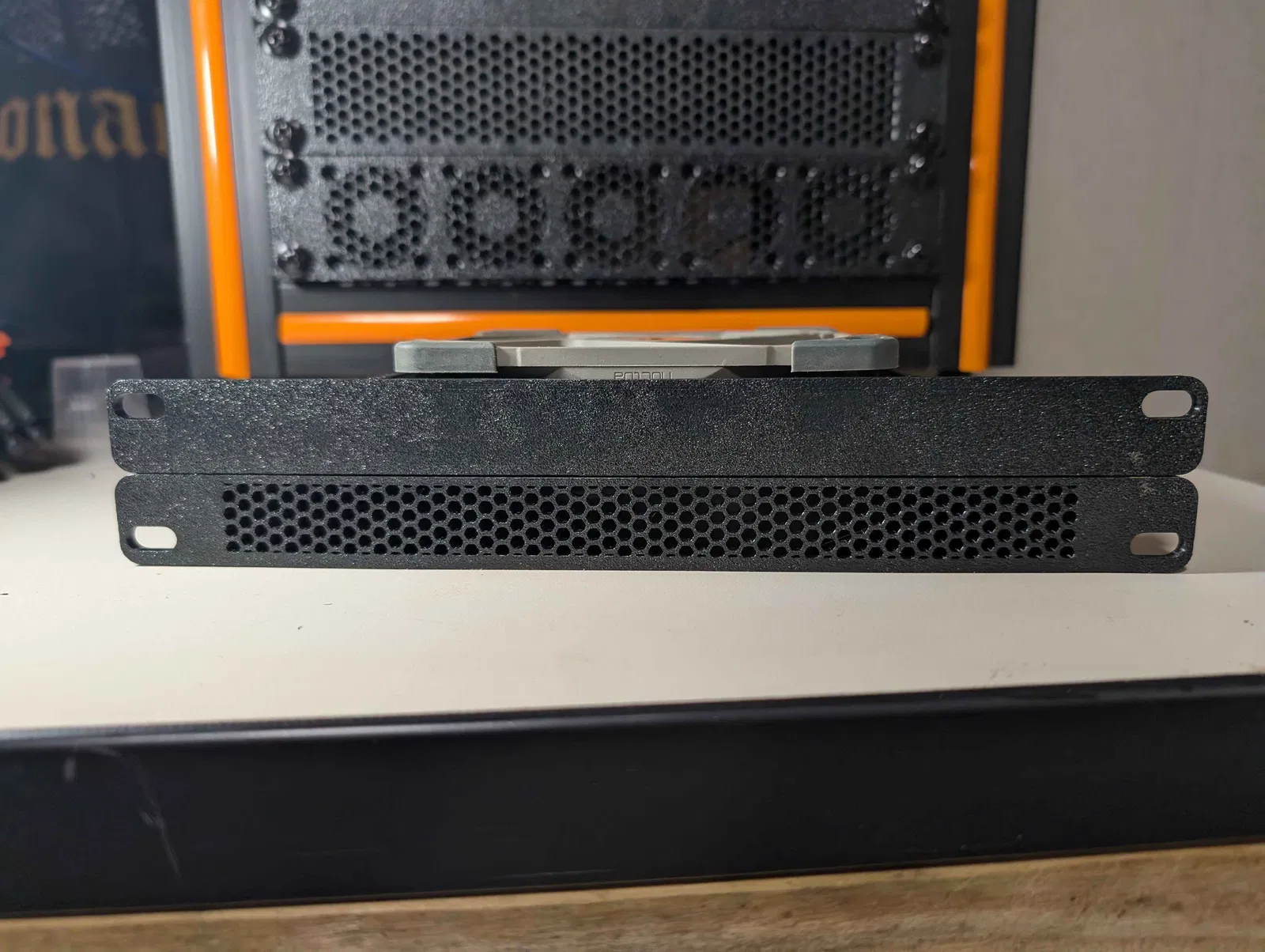

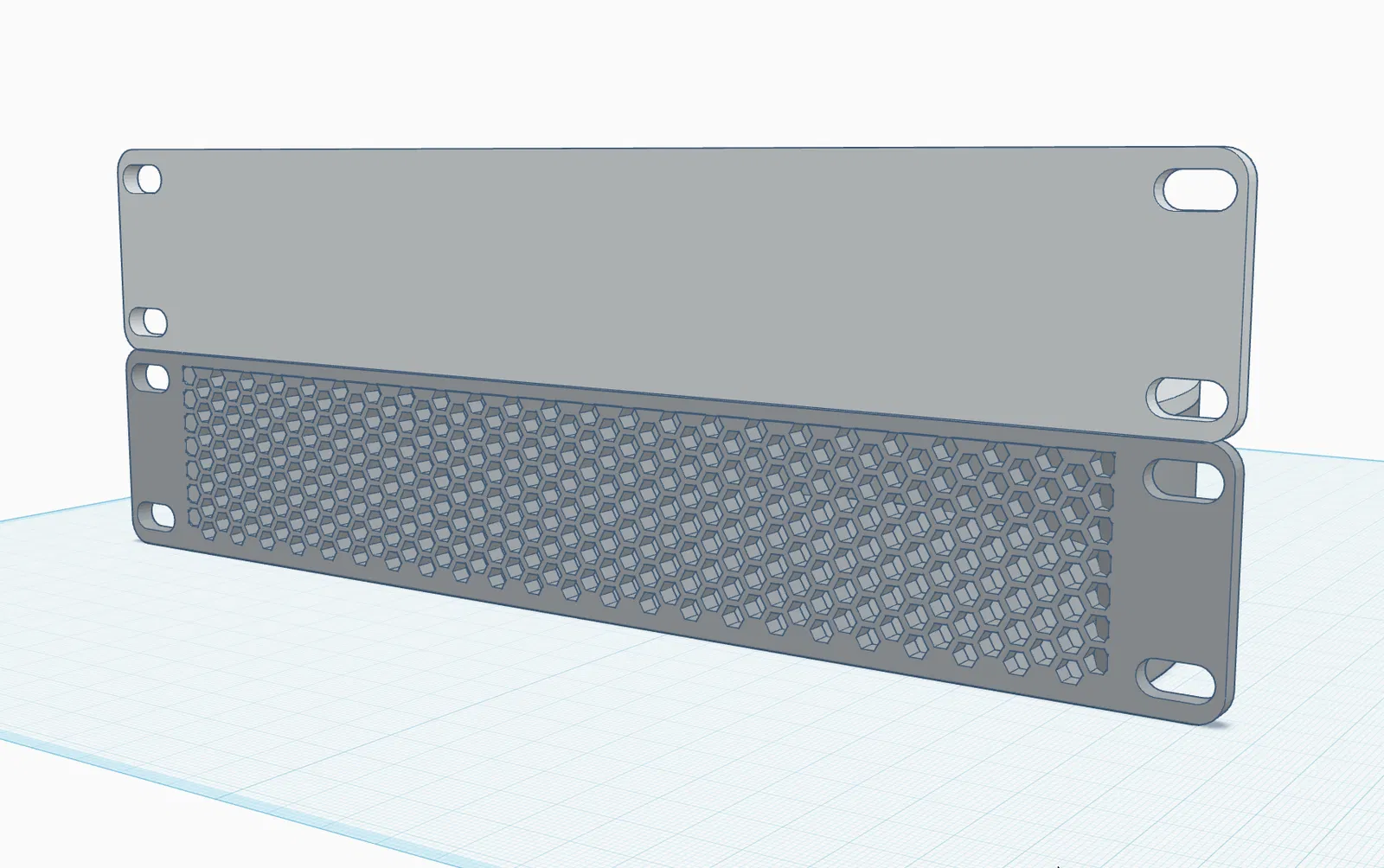

Bản mỏng (slim) chiếm tổng cộng 1U, mỗi bên 0.5U.

Độ dày quạt 120mm tiêu chuẩn thường là 25mm, còn quạt slim thường khoảng 15–16mm. Mẫu slim được thiết kế có đúng 19.3458mm khoảng hở từ tấm gá (mounting plate) lên tới phía trên để lắp cho phẳng (flush). Vì vậy quạt slim sẽ nằm gọn trong giới hạn của khe half-U khi không gian bị hạn chế.

Vật liệu in nên là loại chịu nhiệt được, tùy cấu hình của bạn. PLA có thể ổn với một số setup, nhưng PETG hoặc cao hơn sẽ tốt hơn. Với bản Slim, một quạt slim tối ưu áp suất (pressure optimized) như Artic P12 Slim có thể sẽ hợp hơn, đơn giản vì diện tích hút gió của mẫu này nhỏ hơn. Nếu bạn có đủ khoảng trống phía trên/dưới (tùy hướng lắp), quạt tiêu chuẩn dày 25mm vẫn dùng được.
