SideKick, Prusa XL Filament Loader bản ống PTFE 6mm

Tác giả JimNangano

Lượt tải
3
Lượt thích
2
Lượt coi
83

File 6 22,4 MB

  • sidekick-6mm-ddl-top_1772144906.stlSTL · 10,8 MB
  • sidekick-6mm-ddr-top_1772144907.stlSTL · 10,2 MB
  • 6mm-ptfe-clamp_1772144909.stlSTL · 268 KB
  • sidekick-ddl-bottom-inserts_1772144910.stlSTL · 536,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#227186
Danh mục
Máy In 3D
Ngày đăng

Mô tả

Mình rất trông chờ mẫu Sidekick của MrFlippant. Do mình đang dùng ống 6mm trên XL nên cần phải chỉnh sửa lại. Mình cũng kèm thêm các phần đáy có chừa chỗ cho brass inserts, vì trong giai đoạn thiết kế và test mình phải tháo lắp chúng rất nhiều lần.

Lắp ráp theo đúng hướng dẫn gốc.

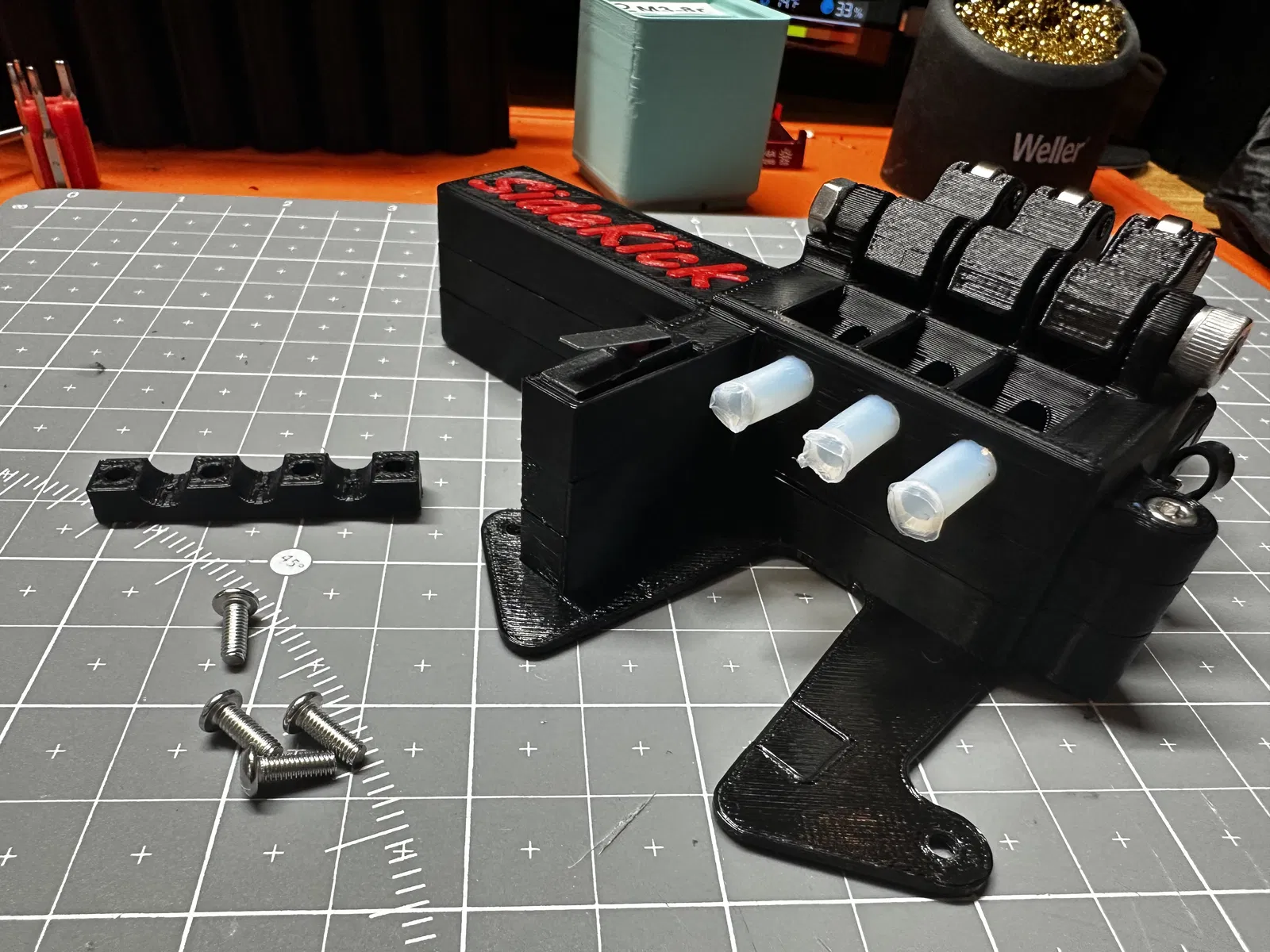

Cắt 3 ống PTFE dài 17.6mm bằng jig 6mm. Dùng mũi countersink để vát (chamfer) mép ở đầu ống.

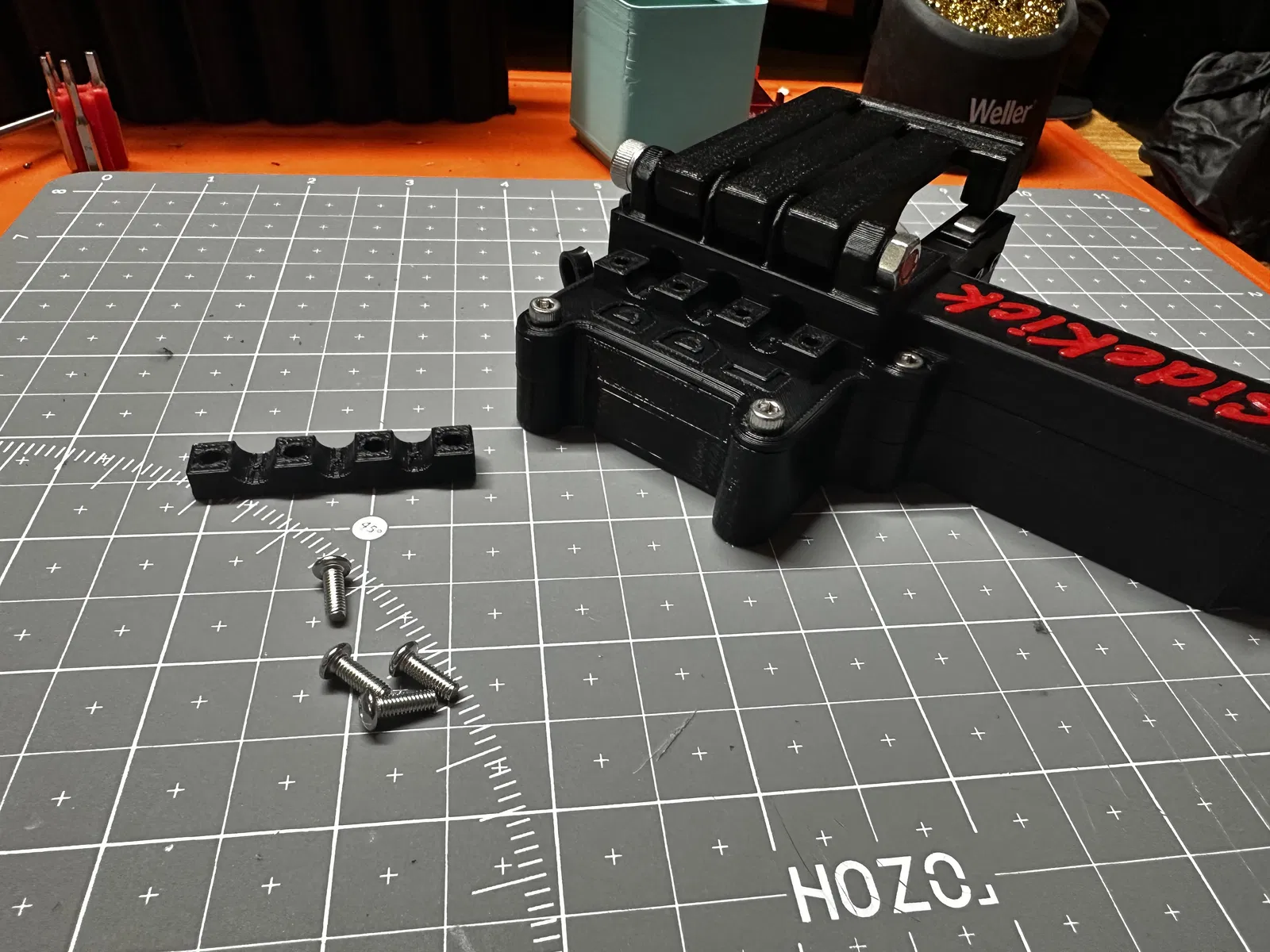

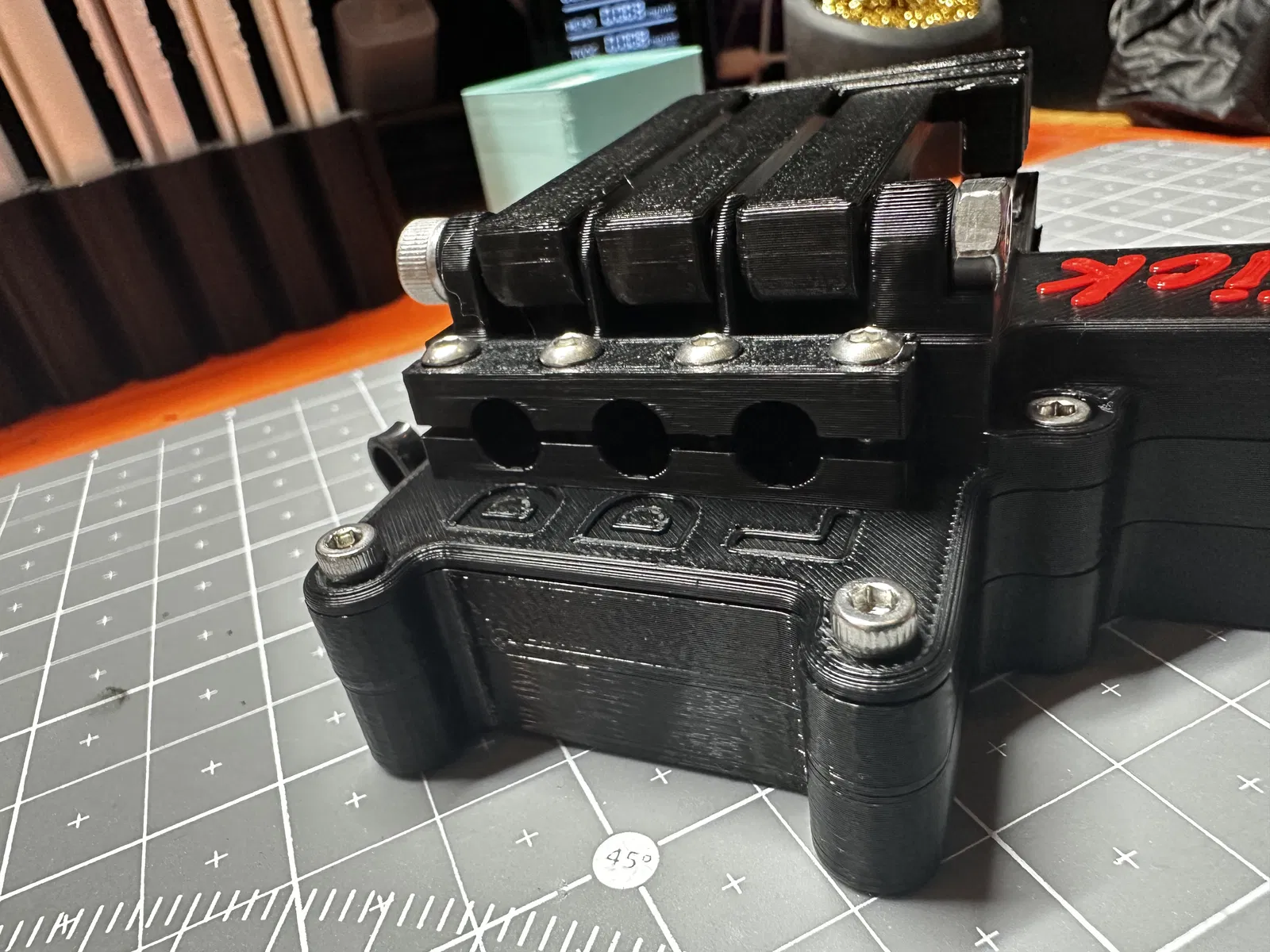

Gắn PTFE clamp và lắp 4 vít M3-8 RH, siết vừa đủ để giữ vít.

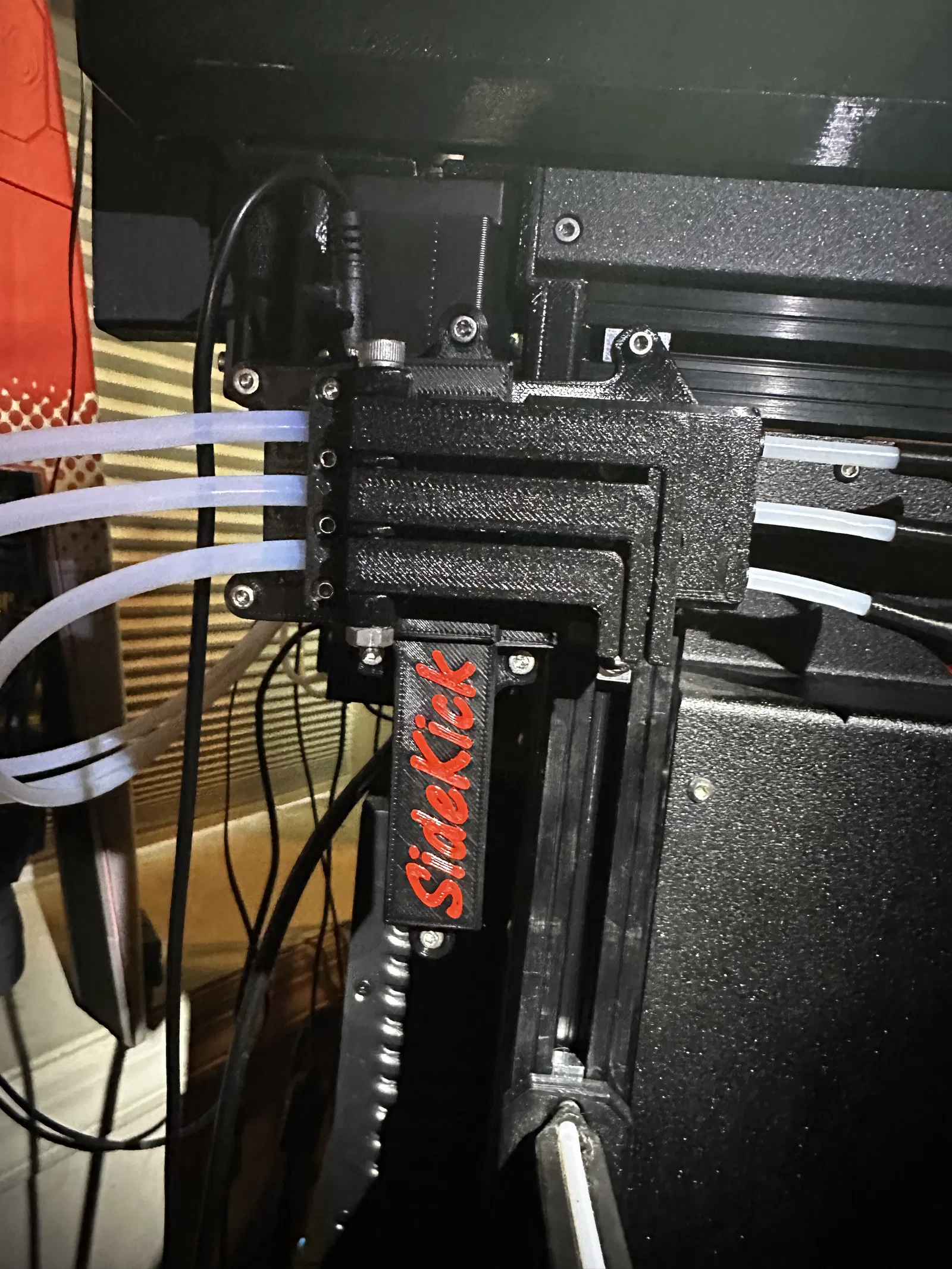

Gắn lên XL theo hướng dẫn gốc. Lắp các ống PTFE vào và siết chặt clamp.

Xong rồi! Chúc bạn nạp filament vui vẻ!

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
6
Tổng dung lượng
22,4 MB
File lớn nhất
10,8 MB
