Remix đường dẫn thuôn Entry-FS-Case cho XL

]

Mình vừa xong một dự án để giảm ma sát trên đường đi filament của XL bằng cách thay ống PTFE sang loại đường kính lớn hơn, và đổi từ filament sensor bên hông loại lò xo sang loại nam châm. Bản remix filament sensor bên hông của tg73 là nguồn cảm hứng, nhưng mình muốn thêm “đã” hơn nữa. Bản remix của mình có các cải tiến sau:

• Đường đi filament xuyên qua vỏ filament sensor được làm thuôn (tapered) để giữ filament luôn ở giữa.

• Nam châm được lắp từ phía trong của vỏ. Vỏ được làm dày thêm 2mm để nam châm không bị thấy từ bên ngoài.

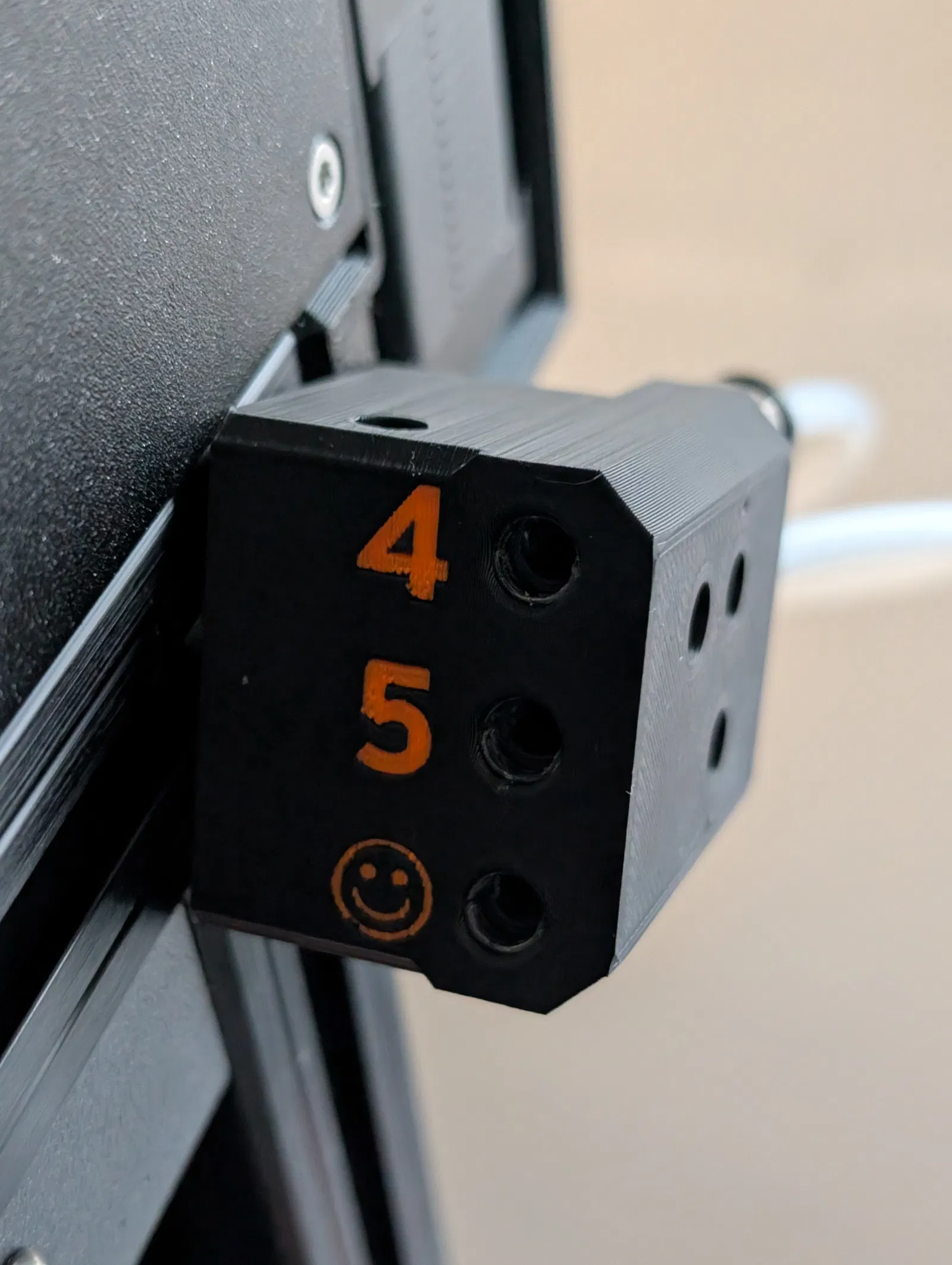

• Vỏ filament sensor bên trái có tuỳ chọn thêm heat insert M5 để giữ chắc hơn dụng cụ cân chỉnh (calibration tool).

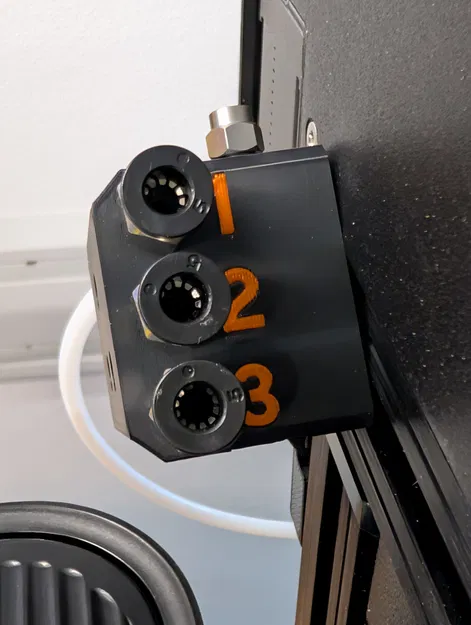

• Cả phía vào và ra đều có ren M6 để dùng với đầu nối ống khí nén M6-PC4 hoặc M6-PC5. Với đầu nối M6-PC5, mình khuyên bạn khoan rộng lên 3mm để khớp với đường kính trong (ID) của ống PTFE.

Đây là thiết kế gốc từ nhà máy (filament đi từ trái sang phải), lưu ý có vật cản làm việc nạp filament không được dễ:

Đây là phiên bản thuôn (tapered) mình thiết kế, bạn cũng thấy được vị trí lắp nam châm 3mm:

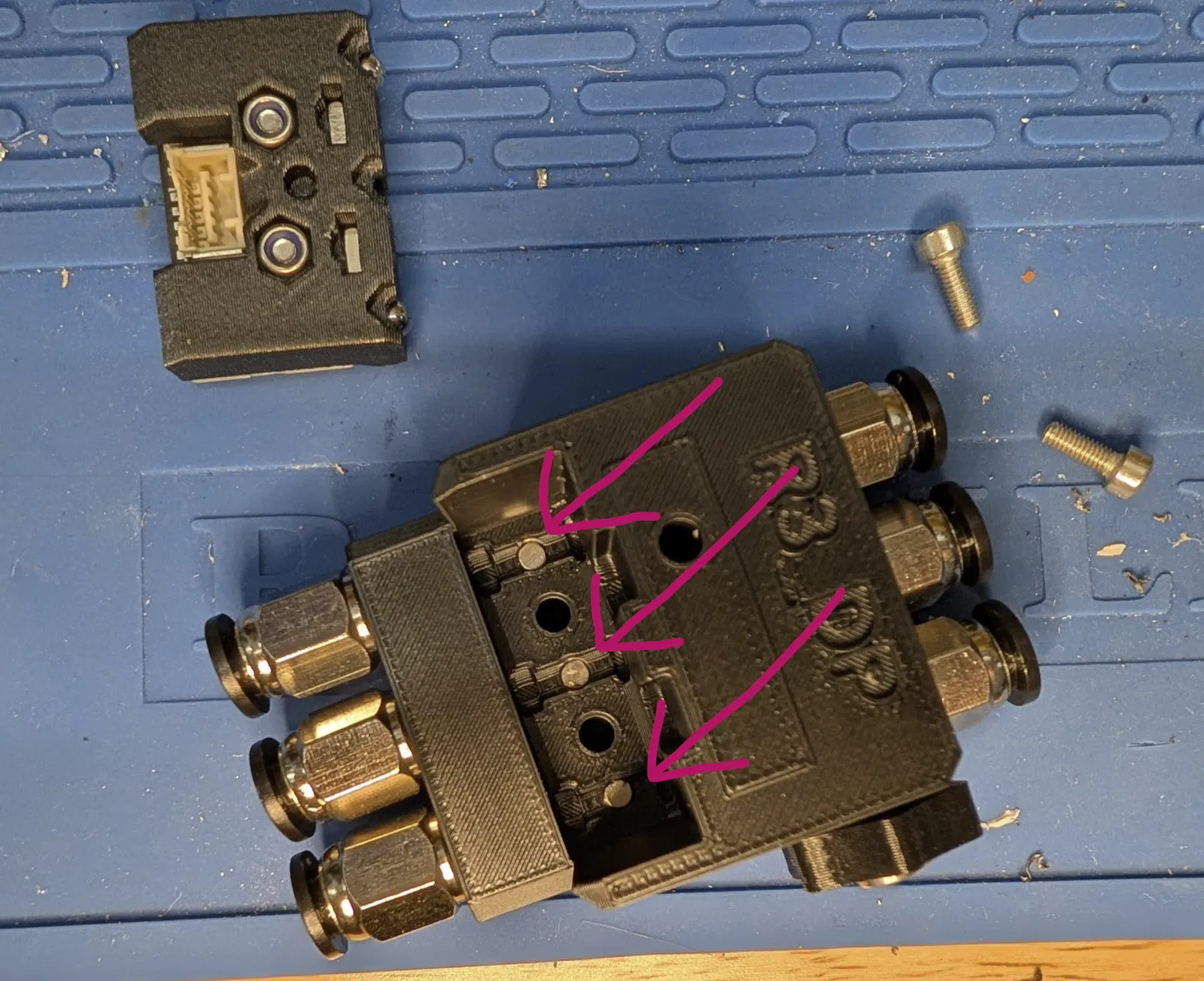

Lắp ráp: Mình dùng nam châm đường kính 3mm (bán theo dạng dài 6mm, nhưng thực tế gần 5mm hơn). Nam châm được nhét từ phía trên; nhớ kiểm tra cực sao cho hút viên bi thép. Lỗ nam châm được thiết kế hơi nhỏ hơn chút, nên nam châm sẽ tự giữ chặt tại chỗ.

Với filament sensor bên trái, bạn có thể ép một heat insert M5 vào để giữ calibration tool tốt hơn. Mình dùng bộ tool của CNC Kitchen https://cnckitchen.store/products/ts100-101-adapter-tips-set-m2-x-m3-m4-m5-m6-1-4-m8-100-lead-and-cadmium-free và nó lọt qua lỗ ở đáy vỏ rất dễ. Còn không thì bạn cứ để gravity giữ calibration tool như trước giờ bạn vẫn làm.

Không có ghi chú in ấn đặc biệt nào.
