Z42 Prusa Mini/ Mini Plus Narrow Side Spool Holder

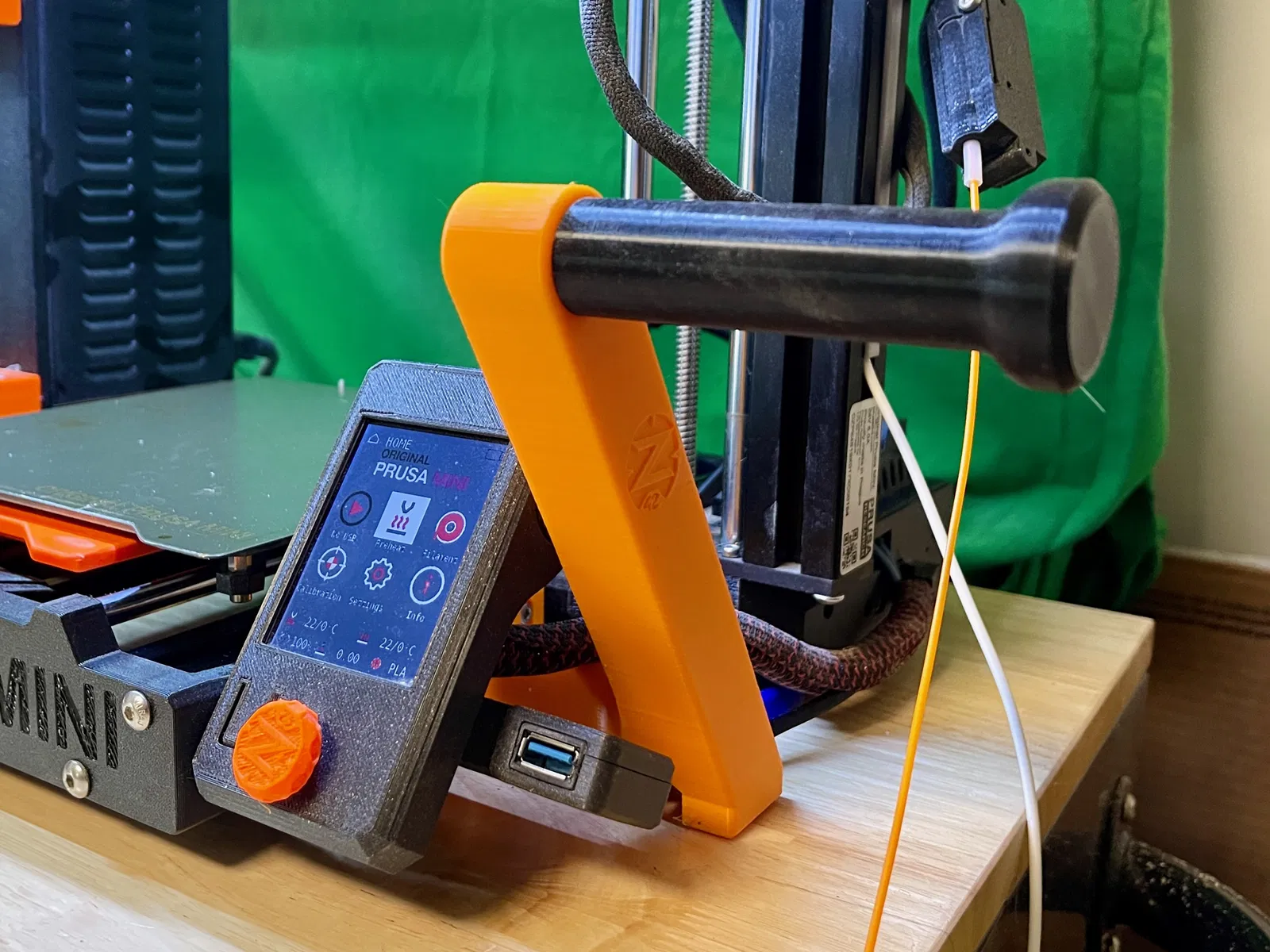

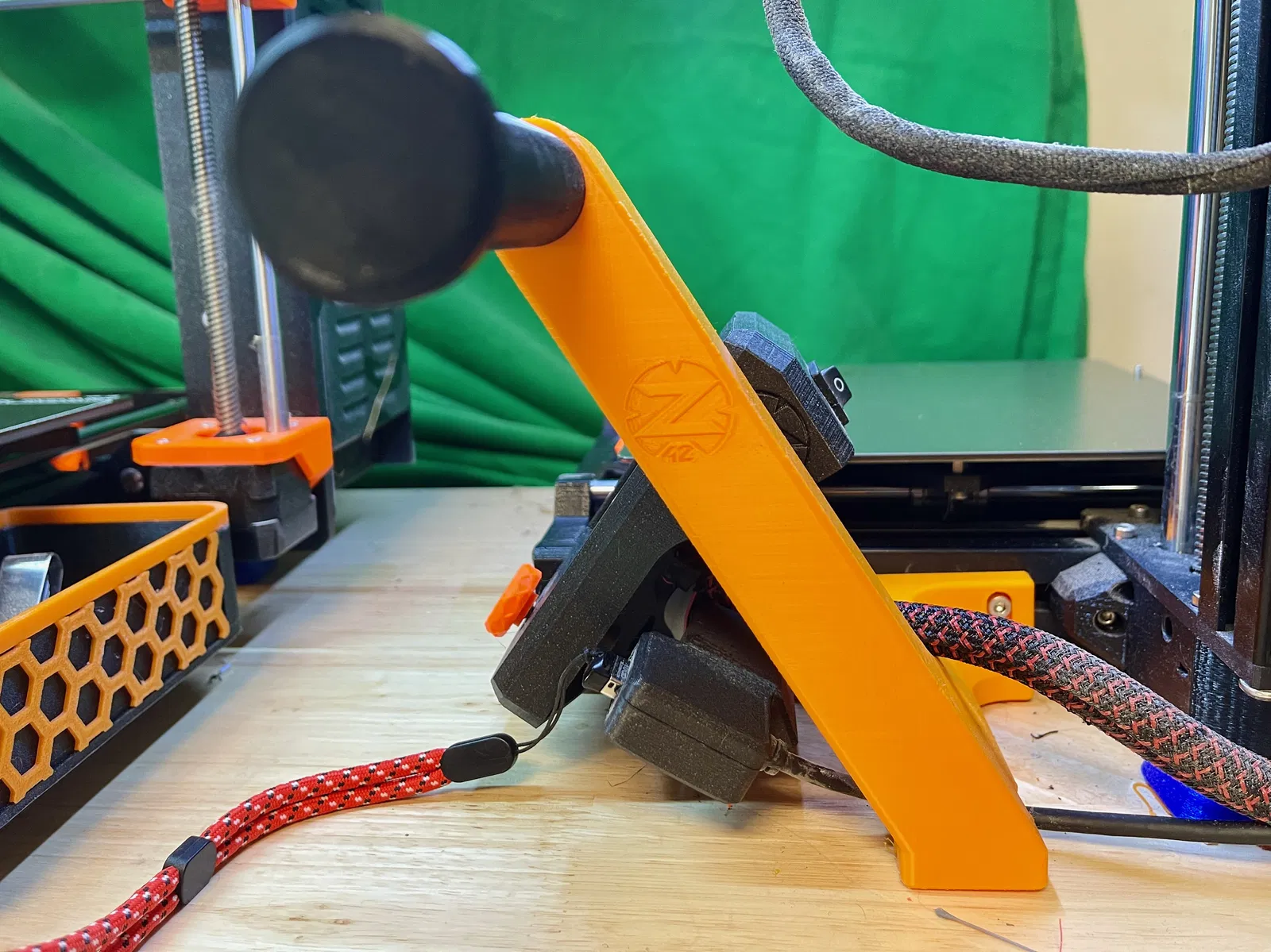

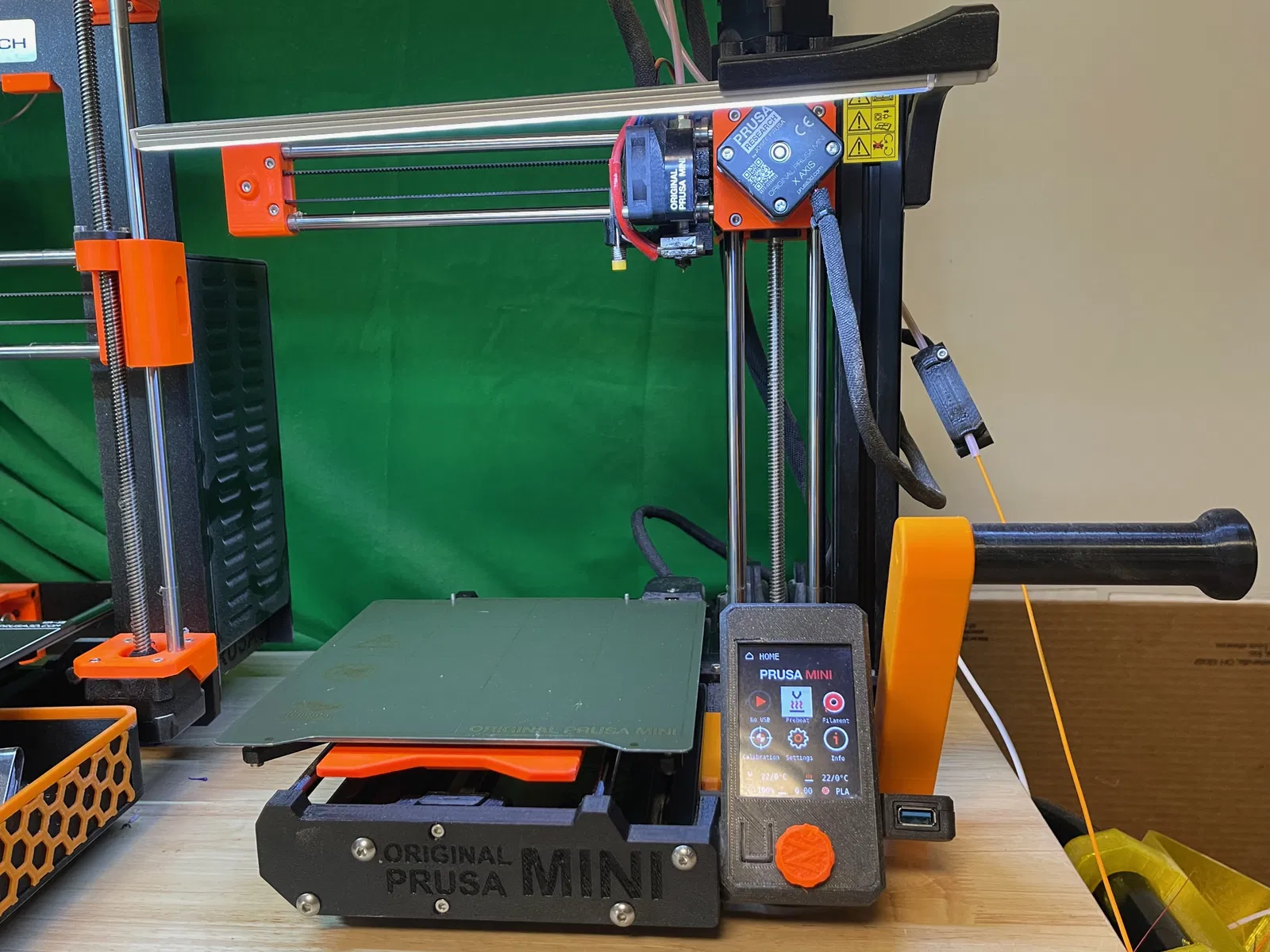

Với nhu cầu của mình thì cái spool holder zin của Prusa Mini dùng không ổn lắm. Nên mình thiết kế cái spool holder gắn hông này để giảm footprint tổng thể của Mini và giúp thay filament nhanh, tiện hơn. Nó bắt vào thanh nhôm định hình (extrusion) 3030 của trục Y và tựa xuống mặt bàn/workbench. Đây là bản Narrow giúp máy gọn hơn nữa, đổi lại là sẽ ít khoảng trống cho tay thao tác quanh màn hình điều khiển.

Bản Wide ở đây:

Bạn sẽ cần
3 bu lông M4x12 (để bắt vào extrusion và bắt cây rod)
2 đai ốc T (T-nut) M4 cho 3030 extrusion

Để gắn cây rod, nếu cần bạn có thể dùng tối đa M4x20.

Link linh kiện:

Bu lông: https://amzn.to/3mMrHfj (bộ assorted ốc/vít hệ Metric cỡ nhỏ kèm đai ốc và long đền)

Bộ assorted T-Nuts - https://amzn.to/304OyZW

Phiên bản này dành cho Prusa Mini hoặc Mini Plus, có thể chỉnh để fit cho cả hai mẫu ở chiều cao zin hoặc tương tự zin. Mình cũng có một phiên bản khác có thêm “foot” in ra được để phù hợp nhiều kiểu chiều cao Prusa Mini khác nhau do mod.

Hướng dẫn in (Print instructions)

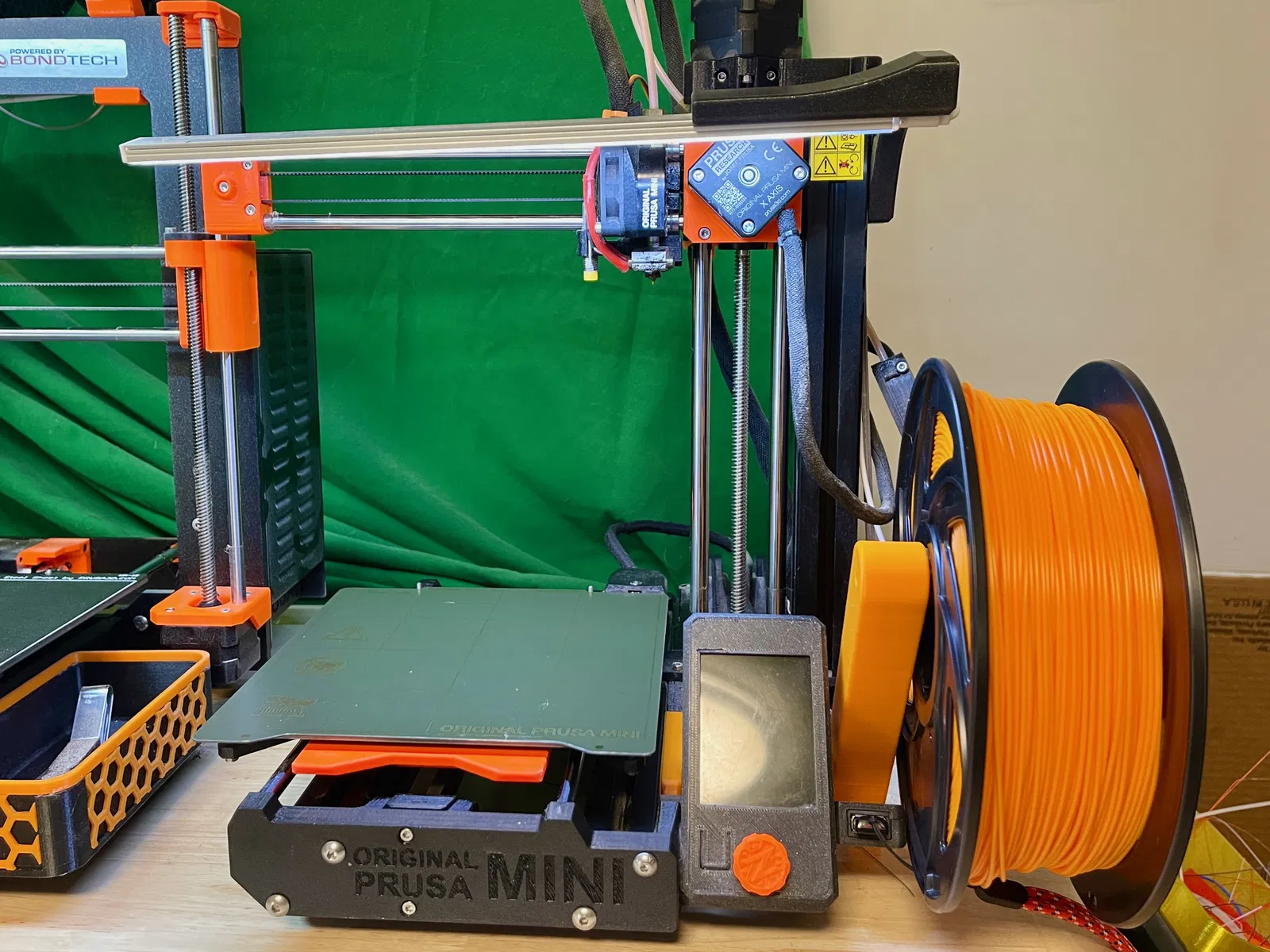

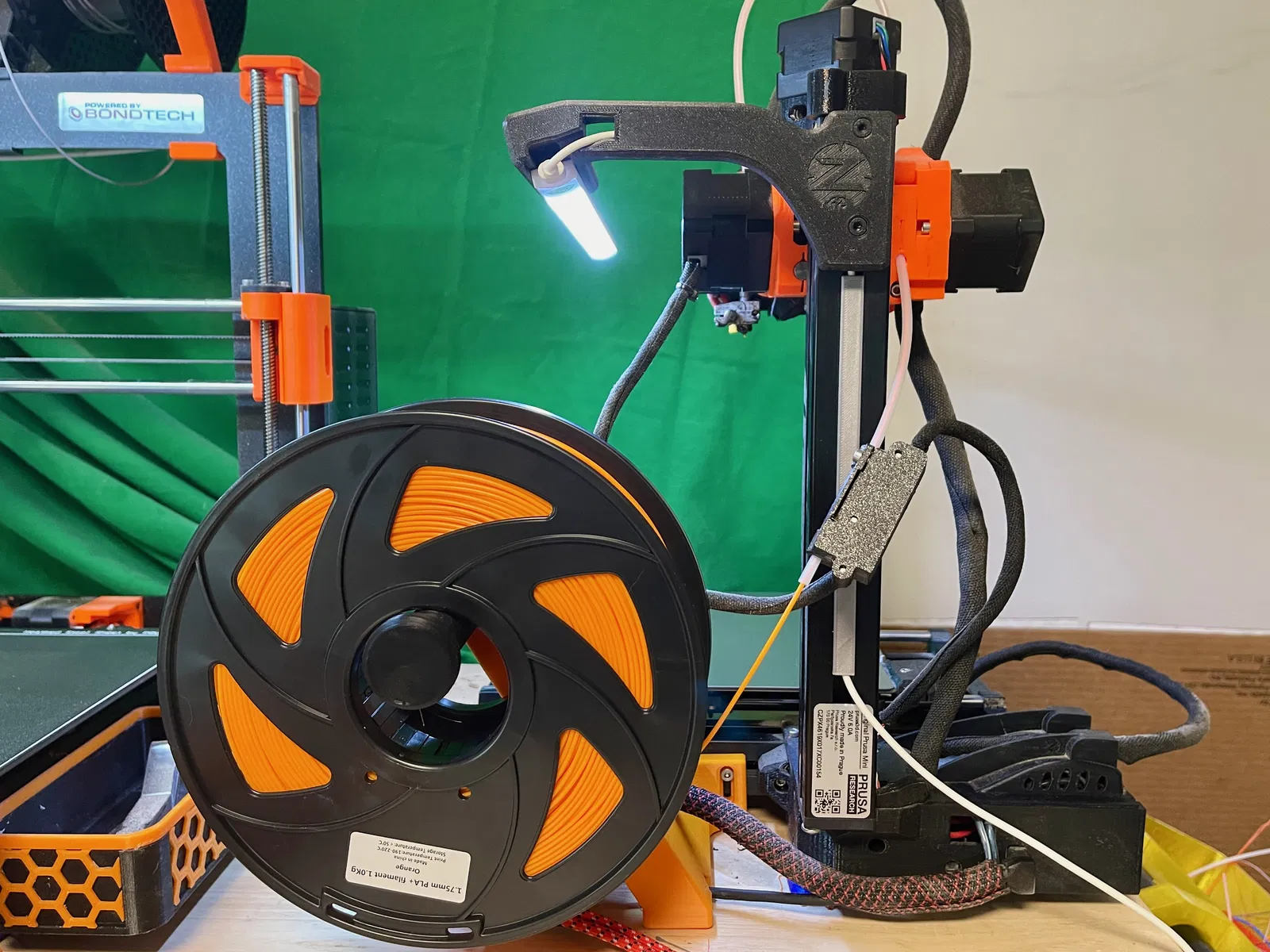

Mẫu trong ảnh được in bằng PLA với layer height 0.2, 3 perimeters.

Để làm cho nhanh bạn có thể dùng file 3mf hoặc Gcode cho Mini hoặc MK3.

Nếu dùng 3mf nhớ chỉnh theo filament của bạn.

File gcode dành cho Prusament PLA.

Lắp ráp: 1 con vít M4 sẽ đi vào lỗ phía trên và vặn vào cây rod giữ spool.

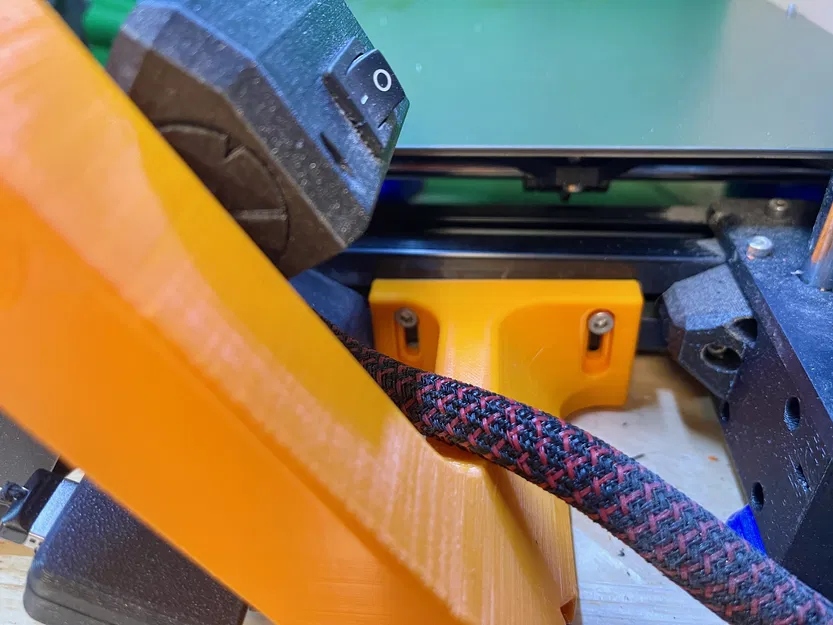

2 vít M4x12 đi xuyên qua 2 rãnh ở dưới của tay đỡ (arm), lắp T-nut vào với mặt phẳng quay về phía model. Sau đó trượt T-nut vào rãnh của 3030 extrusion tại vị trí như trong hình. Siết vít M4 vừa khít (snug) trong khi giữ tay đỡ áp sát mặt bàn. Khi đã siết vừa khít, kéo nhẹ tay đỡ ra khỏi 3030 extrusion để đảm bảo T-nut đã “ăn” đúng vị trí. Nếu tay đỡ không nhúc nhích là ổn; nếu còn xê dịch thì bạn cần nới vít M4 của cái T-nut bị lỗi và thử lại.
