Khuôn Nến Tham Số (Parametric) — Khối Chữ Nhật 2 Mảnh

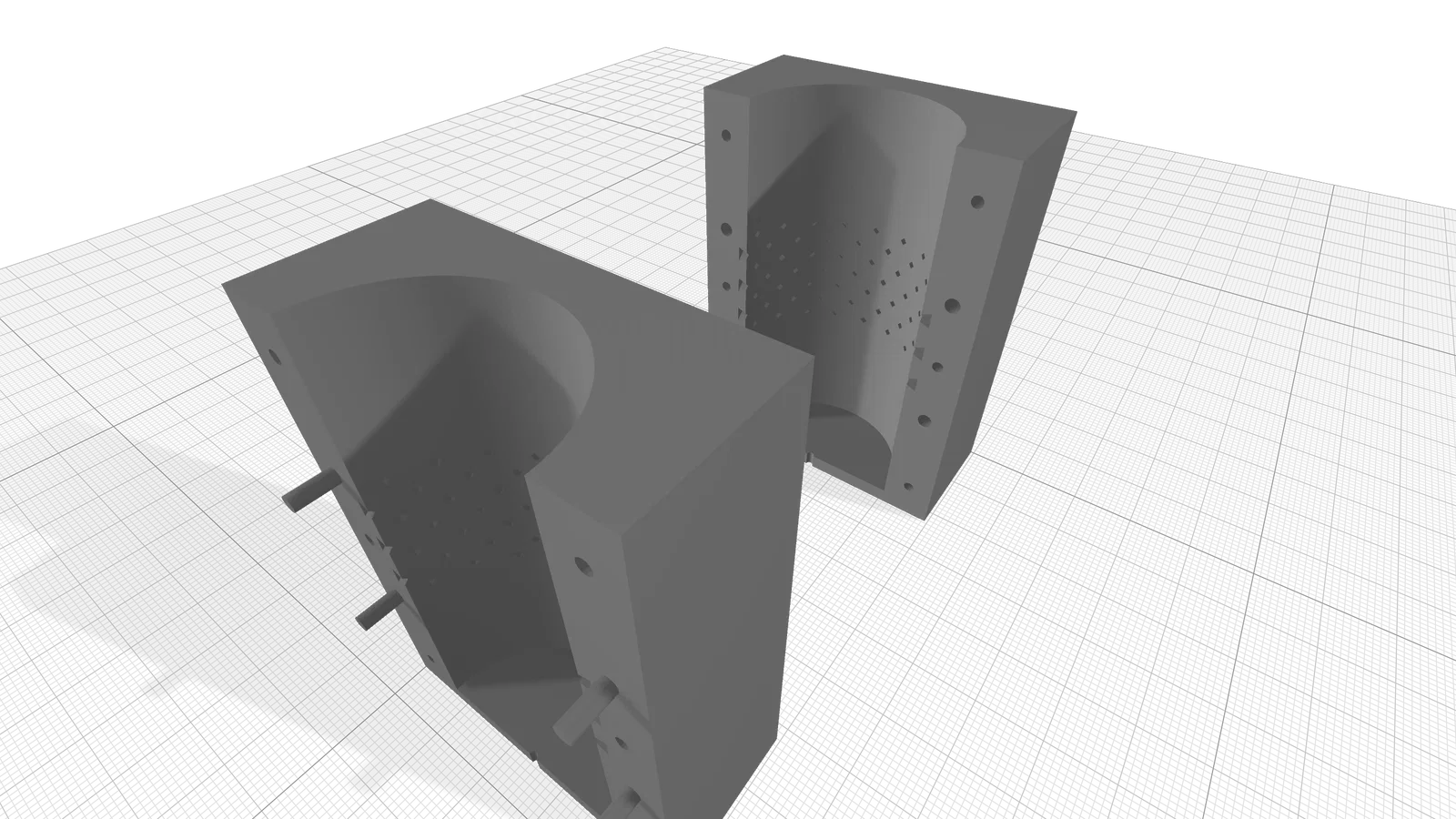

Khuôn đúc nến 2 mảnh fully parametric, thiết kế để in 3D. Phần vỏ ngoài là một khối hộp chữ nhật đặc, tách dọc theo mặt phẳng YZ thành hai nửa đối xứng. Khoang bên trong là một trụ côn (tapered cylinder) theo đúng kích thước nến bạn chọn, kèm tuỳ chọn hoa văn trang trí dập nổi lên bề mặt nến. Hệ chốt định vị (alignment pins) và bệ ổ chốt (socket bosses) trên hai mặt ghép giúp canh khớp chính xác mỗi lần ráp, còn bulông M3 xuyên qua vách trước và sau sẽ kẹp chặt hai nửa khuôn trong lúc rót sáp.

Thiết kế bằng OpenSCAD — mọi kích thước đều là tham số. Bạn có thể đổi đường kính/cao nến, độ dày vách, kiểu trang trí, số lượng bulông và bố trí chốt trực tiếp trong file SCAD (customizer).

Tính năng

• Vỏ ngoài khối chữ nhật — đứng vững trên bàn, dễ kẹp/siết

• Khoang trụ (cylindrical cavity) với draft angle tuỳ chỉnh để gỡ nến ra sạch

• Tách dọc theo mặt phẳng YZ — hai mặt phẳng in được không cần supports

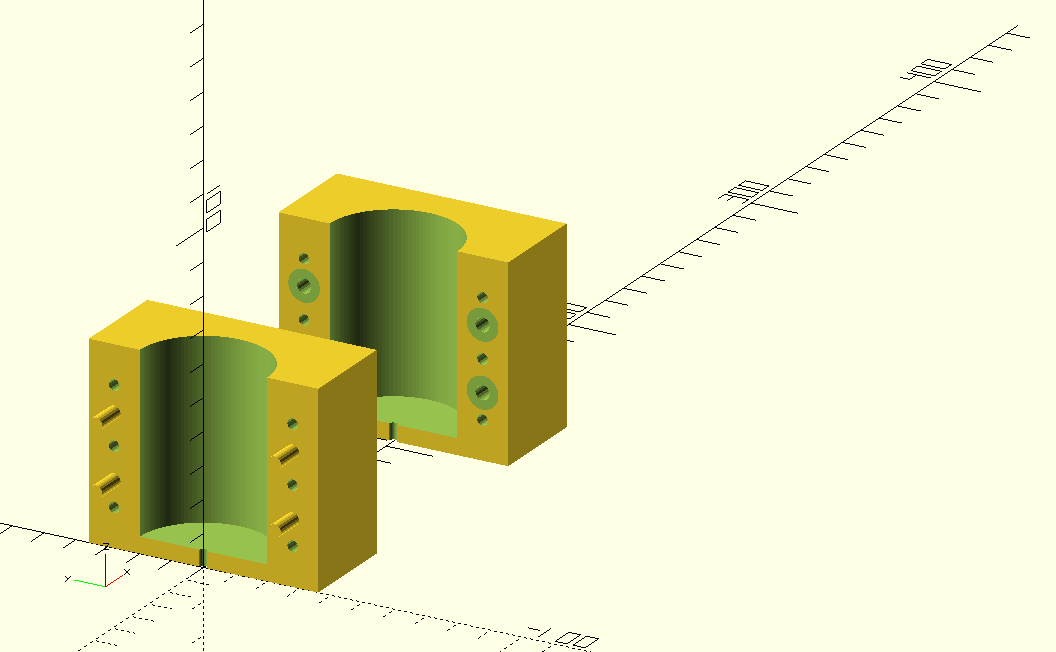

• Hệ chốt + ổ chốt định vị — chốt ở nửa trái, ổ chốt ở nửa phải; đảm bảo hai nửa luôn khớp chuẩn

• Bulông M3 xuyên vách trước/sau — đầu bulông một bên, ê-cu bên còn lại; giữ khuôn kín khi sáp tạo áp lực

• Tuỳ chọn phễu rót (funnel) ở phía trên để rót dễ hơn

• Tuỳ chọn lỗ tim (wick hole) xuyên qua đáy

• 3 kiểu trang trí:

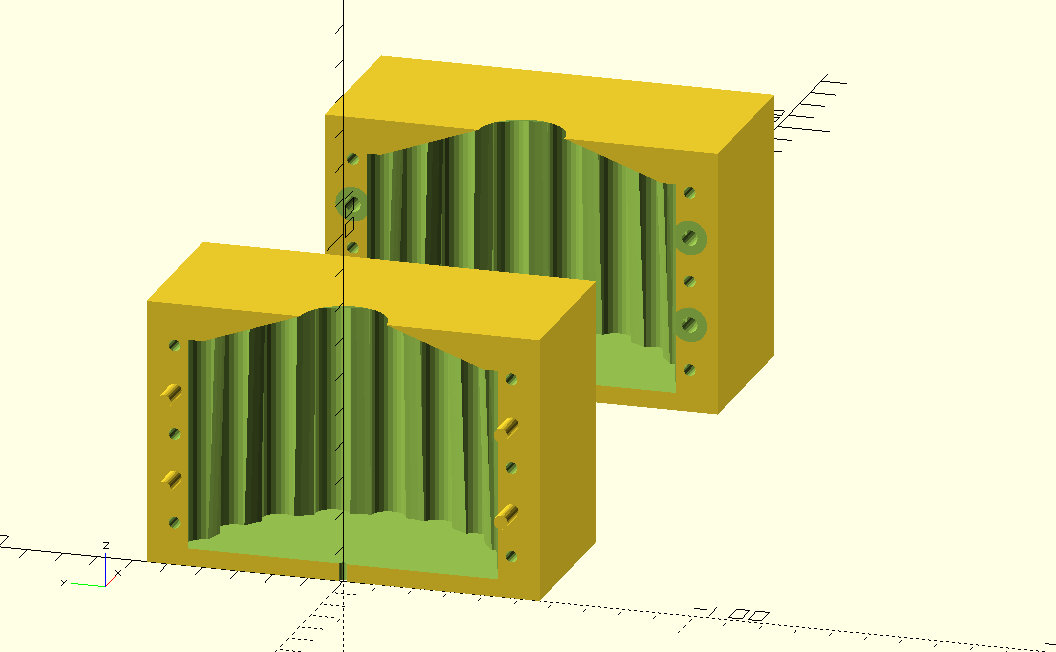

  • Rãnh dọc (vertical flutes)

  • Gân xoắn helix (helical twist ridges)

  • Hoạ tiết dải kim cương hình học (geometric diamond band)

• Fully parametric — điều khiển bằng một file OpenSCAD duy nhất với biến được ghi chú rõ ràng

Tham số

Thiết lập in (Print Settings)

⚠ Không dùng PLA — PLA mềm ra ở nhiệt độ rót sáp và sẽ bị biến dạng.

Hướng dẫn lắp ráp & sử dụng

Chuẩn bị

• 2× nửa khuôn đã in (trái + phải)

• Bulông M3, chiều dài = bề ngang khối + 5 mm (vd: M3×50 cho khối 90 mm)

• Ê-cu M3

• Xịt chống dính khuôn (mold release) hoặc dầu ăn

• Tim nến (đã tẩm sáp) kèm kẹp tim, hoặc tăm

• Sáp (paraffin, soy hoặc beeswax)

Lắp ráp

1. Nếu cần, chà nhám nhẹ hai mặt ghép cho phẳng.

2. Luồn tim qua lỗ tim ở đáy, rồi cố định tim bằng kẹp tim hoặc gác tăm ngang phía trên.

3. Xịt/thon một lớp mỏng mold release hoặc dầu lên bề mặt khoang bên trong.

4. Ráp hai nửa lại — chốt định vị sẽ khớp vào ổ chốt, giúp canh chuẩn.

5. Xỏ bulông M3 qua các lỗ ở vách trước và vách sau. Vặn ê-cu phía đối diện và siết chặt.

6. Dựng khuôn thẳng đứng trên mặt phẳng.

Rót sáp

7. Đun sáp tới nhiệt độ khuyến nghị (thường 65–75°C với paraffin).

8. Rót từ từ qua phễu hoặc lỗ phía trên.

9. Để nguội hoàn toàn (ít nhất 2–4 giờ ở nhiệt độ phòng, hoặc 1 giờ trong ngăn mát tủ lạnh).

Tháo nến (Demolding)

10. Tháo ê-cu và rút bulông ra.

11. Tách nhẹ hai nửa khuôn — draft angle sẽ giúp nến tuột ra dễ hơn.

12. Nếu nến bị dính, nhúng khuôn nhanh vào nước ấm (không nóng) để khuôn nở nhẹ.

Vệ sinh

• Lau sáp dư trong khoang khi còn ấm.

• Rửa bằng nước ấm và xà phòng.

• Không dùng chất tẩy rửa dạng mài mòn.
