Vòng bi Lazy Susan in 3D hoàn toàn (All-Printed Lazy Susan Bearing)

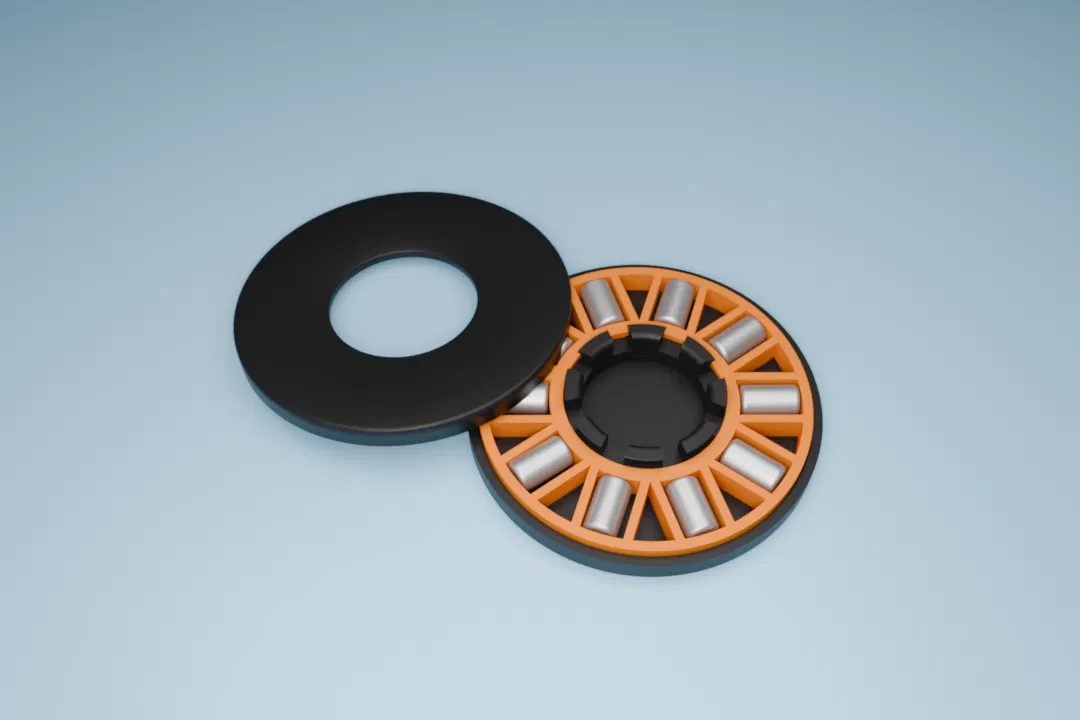

Mình cần một thrust bearing cho lazy susan và không muốn mua loại kim loại, nên tự thiết kế một bộ trong Fusion 360. Cụm cage bên trong, thân ngoài và nắp sẽ giữ 10 trụ rời (cylinders) để làm phần tử lăn.

• Tất cả chi tiết đều có thể in không cần support.

• Nhớ in đủ 10 cái cylinder để lấp hết các rãnh trong cage.

• Mẫu này dùng như thrust bearing cho tải dọc trục (axial loads) hoặc làm lazy susan cho trưng bày, mini turntable, v.v. Chỉ cần cố định phần đế để nó không xoay trôi tự do.

Hướng dẫn lắp ráp:

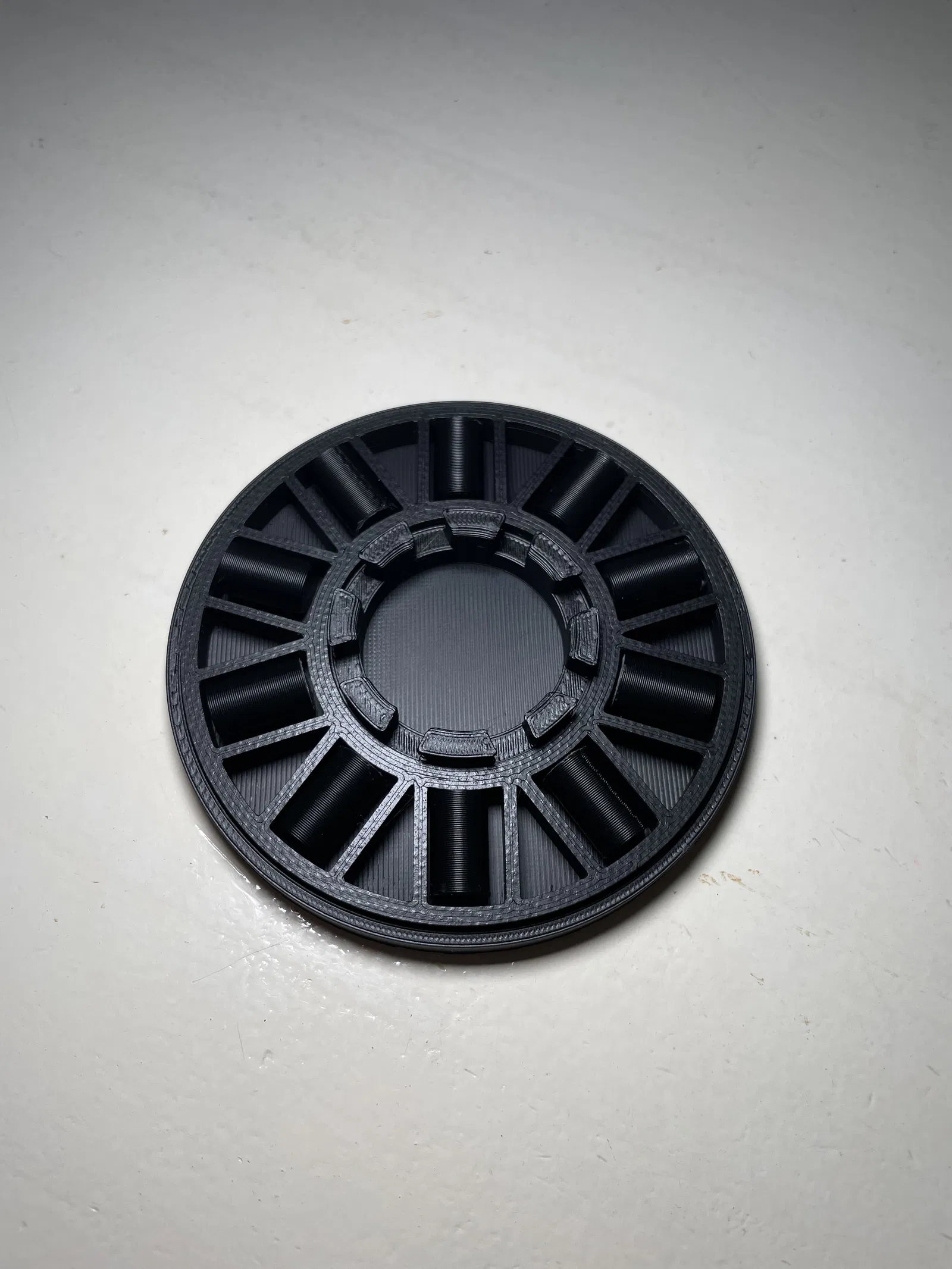

1. Đặt cage vào trong body.

2. Thả đủ 10 cylinder vào các rãnh/kênh của cage.

3. Tùy chọn: Bôi một lượng mỡ rất nhỏ vào mặt trong của lid hoặc lên các cylinder để xoay mượt hơn.

4. Đặt lid lên trên.

Có thể bạn sẽ thấy nắp như không đóng được—chuyện đó bình thường! Hãy ấn đều và mạnh tay từ bên này qua bên kia, lid sẽ “snap” vào đúng vị trí theo kiểu pressure-fit. Không keo, không dụng cụ, không hardware.

 Chi tiết in ấn:

• Không cần Supports: Tất cả chi tiết in phẳng, ra sạch.

• Nozzle: Mình dùng nozzle 0.4mm

• Layer Height: Khuyến nghị 0.2–0.28 mm để xoay mượt hơn.

• Filament: PLA dùng rất ổn; PETG sẽ dẻo hơn một chút cho phần nắp snap-fit.

• In các cylinder theo phương thẳng đứng để tròn đều nhất và lăn mượt hơn.

Hy vọng bạn thích mẫu này! Nếu bạn in thử, nhớ upload một bản make nha, mình rất muốn xem thành phẩm của bạn!
