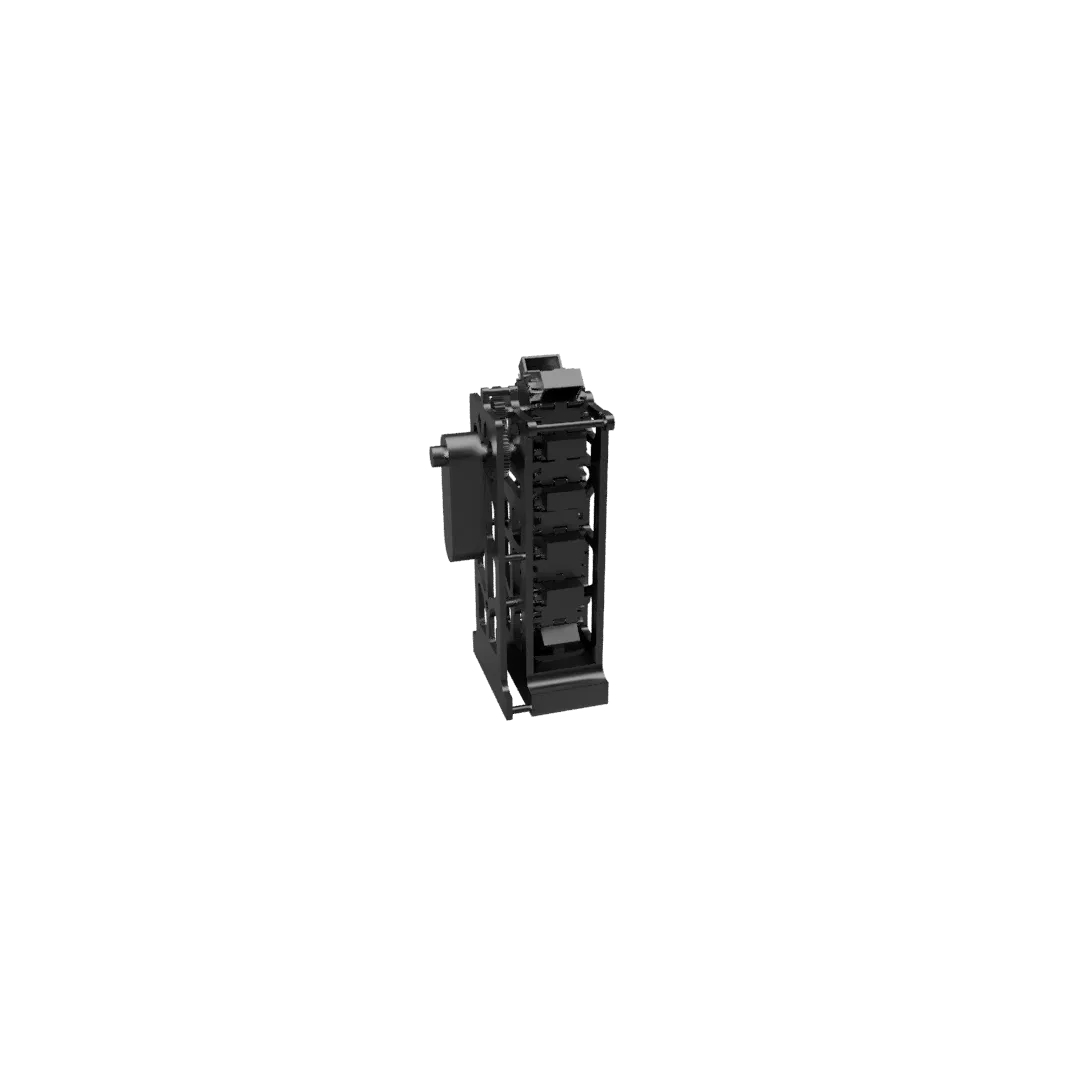

Chain Marble Lift – Thang nâng bi bằng xích quay tay

Lưu ý:
Bạn sẽ cần đủ cả 3 file có thể in được.

Hướng dẫn lắp ráp:

Bắt đầu bằng cách lắp sợi chain và để trống connector cuối cùng. Bạn sẽ phải xen kẽ giữa các đoạn “trống” và các đoạn “bucket”. Nhớ để các bucket nằm phía ngoài của chain. Để khóa các module lại với nhau, dùng các module connector (là các trục nhỏ nhất trong bộ in).

Phần này bạn có thể nhìn hình bên dưới để làm theo. Lấy tấm wall có lỗ mở bo tròn ở phía dưới và các connector dài ở phía trên, đặt lên bàn theo hướng connector chĩa lên. Cắm 2 trục cỡ vừa (medium shafts) vào các lỗ trong ở phía trên và phía dưới, rồi gắn bánh răng hình trụ (2 bánh răng dính chung thành 1) vào trục phía dưới. Tiếp theo, quấn chain quanh bánh răng (đồng thời canh cho răng chain ăn khớp với bánh răng). Trước khi đóng chain bằng connector cuối cùng, đặt bánh răng còn lại lên trục, quấn chain quanh nó, rồi mới đóng chain. Hoàn tất cơ cấu chain bằng cách khóa vào vị trí với bánh răng cuối cùng còn lại.

Giờ bạn lấy tấm wall có gắn ramp và nối vào phần còn lại của cụm lắp. Nhớ để ramp nằm ở phía trong của 2 tấm wall (cũng là phía trong của chain), và để ý các connector ở phía dưới.

Đặt cả cụm lên một mặt phẳng (với tấm wall vừa gắn đang hướng lên trên), và đảm bảo 2 trục đang thò ra ngoài. Bây giờ bạn gắn spacer nhỏ lên trục phía trên và khóa nó lại bằng bánh răng nhỏ. Sau đó, lấy tấm wall còn lại và nối vào phần còn lại của cụm lắp.

Tới phần khó nhất: lấy spacer còn lại và bánh răng lớn, xếp chúng vào giữa 2 tấm wall, với spacer nằm cùng phía với chỗ lõm nhỏ (thứ tự giống như bánh răng và spacer trước đó). Khóa chúng lại bằng cách luồn trục lớn (large shaft) xuyên qua cả hai và đẩy hết vào trong để nó nằm gọn trong phần lõm.

Giờ bạn chỉ cần lấy tay quay (hand crank lever) gắn lên trục lớn, là có thể quay để chain chạy được.

Nếu muốn test hệ thống, cho một viên bi vào qua cổng dưới (bottom gate) và nhìn nó được nâng lên rồi thả xuống ramp.

Chúc bạn làm vui :)
