Bracket căn chỉnh build plate K1 Max (K1 Max Build Plate Alignment Bracket)

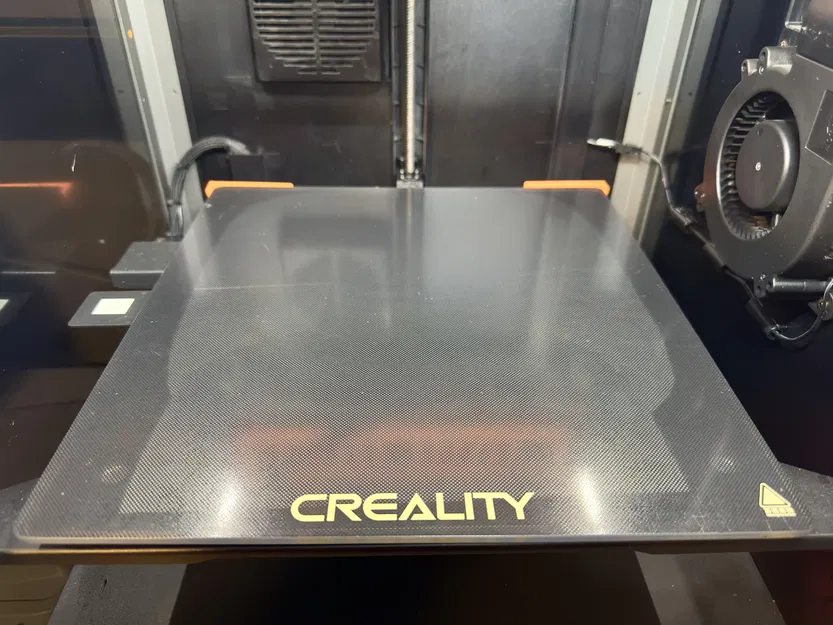

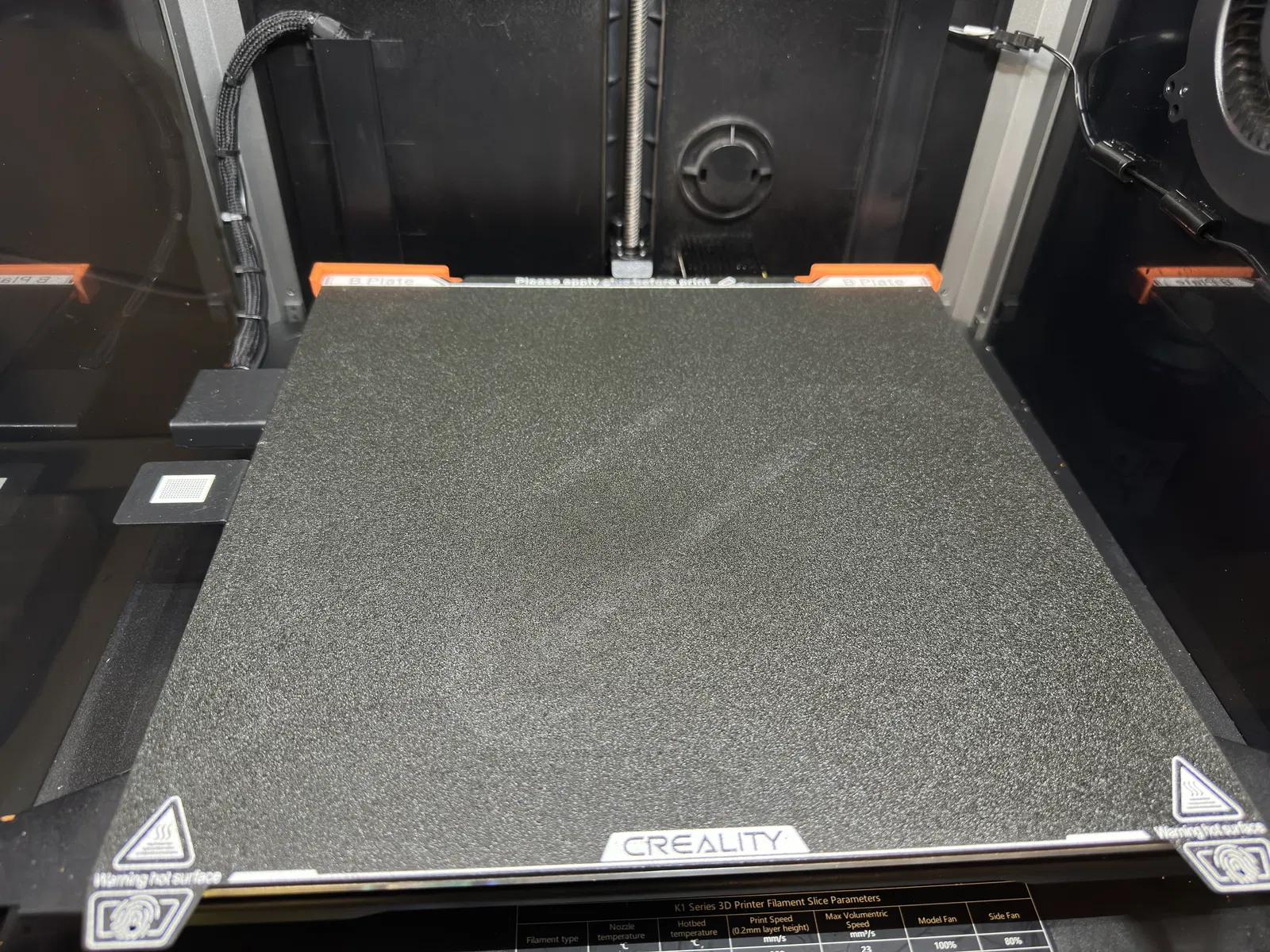

Bracket căn chỉnh build plate cho K1 Max, giúp gắn được nhiều loại build plate (ví dụ kính) lên K1 Max. Thiết kế theo bracket K1 gốc, dùng ốc như notch, lỗ counter-bore cần long đền phẳng M3. Khuyến nghị in ABS/ASA, 100% infill.
Mô tả

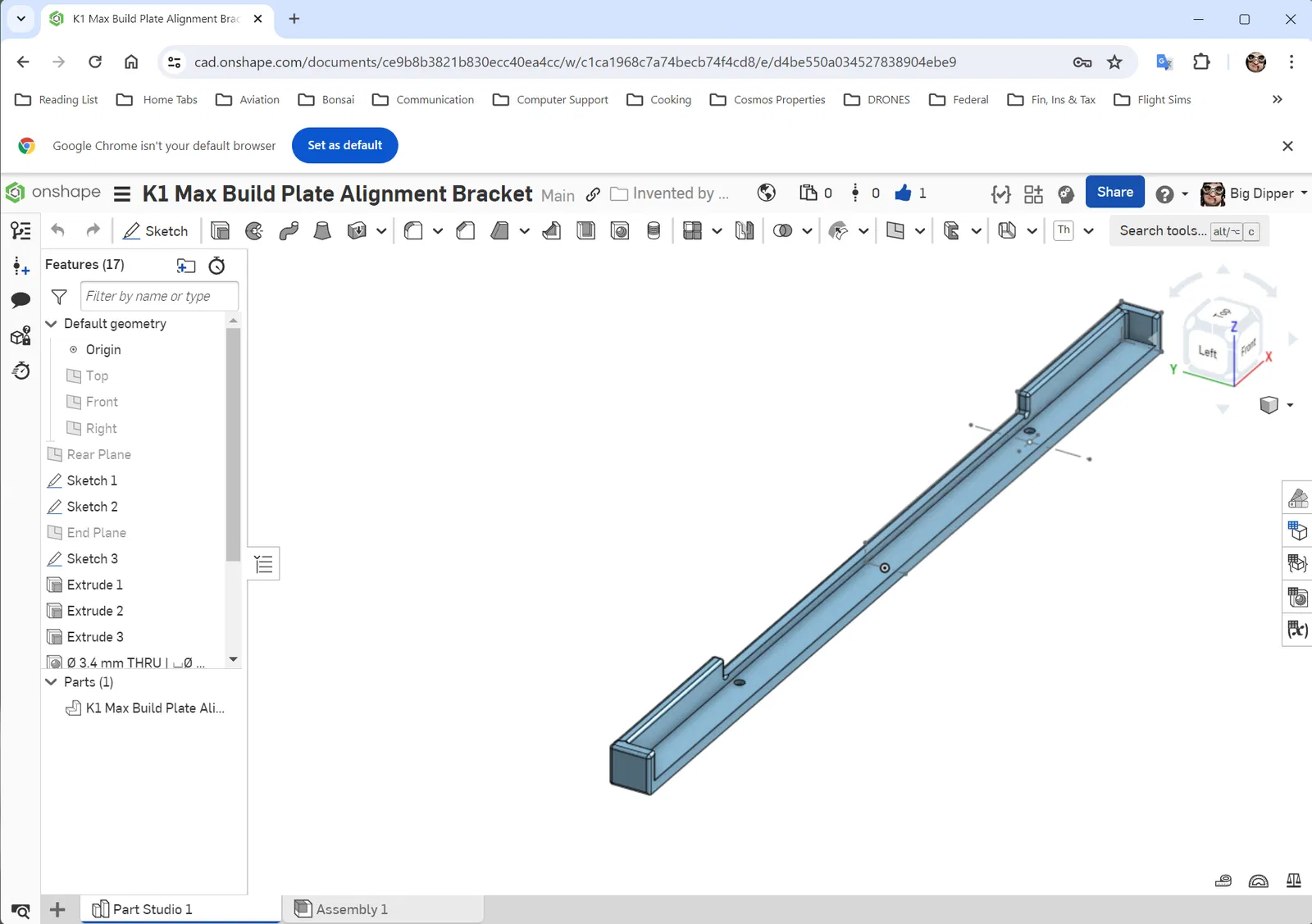

Sau khi loay hoay mãi mà không tìm được một cái alignment bracket tương thích cho K1 Max, mình quyết định tự làm luôn. Mình dùng OnShape để thiết kế kỹ một mẫu tùy chỉnh sao cho lắp vừa khít với Max. Thiết kế này mô phỏng lại bracket căn chỉnh build plate nguyên bản của K1, nhưng có chỉnh sửa vài chi tiết để phù hợp với K1 Max.

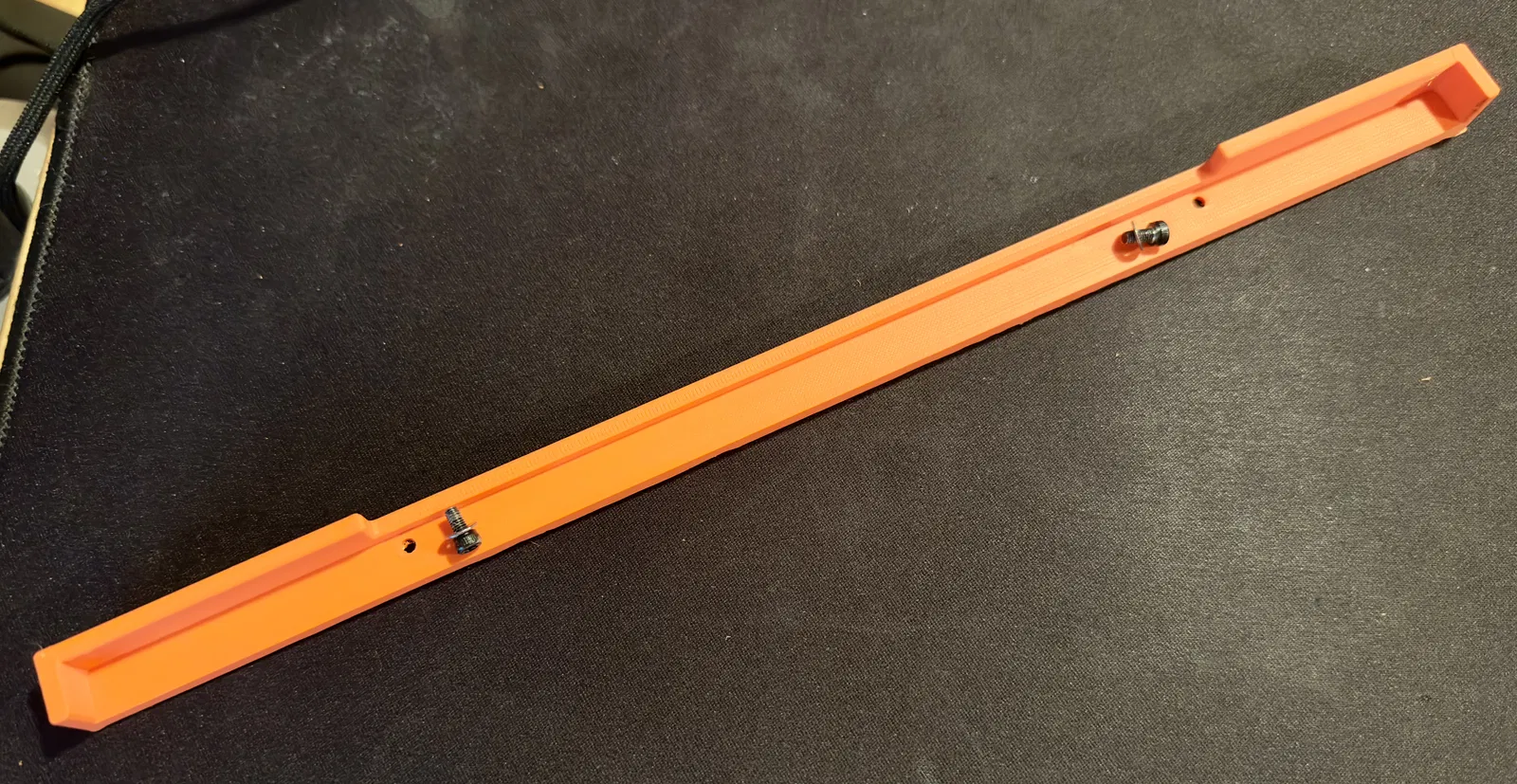

Bracket dùng đúng loại ốc như ở các notch của build plate, chỉ khác là lắp theo hướng ngược lại. Để đảm bảo hoạt động ổn định, các lỗ được counter-bore nên cần dùng thêm long đền phẳng M3 (M3 flat washer). Khi in 3D, cần dùng vật liệu chịu nhiệt cao như ABS hoặc ASA. Ngoài ra, bracket được thiết kế để in với 100% infill, giúp thành phẩm cứng cáp và đáng tin cậy.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
