Qidi Q1 Pro - Vỏ (housing) custom cho webcam zin

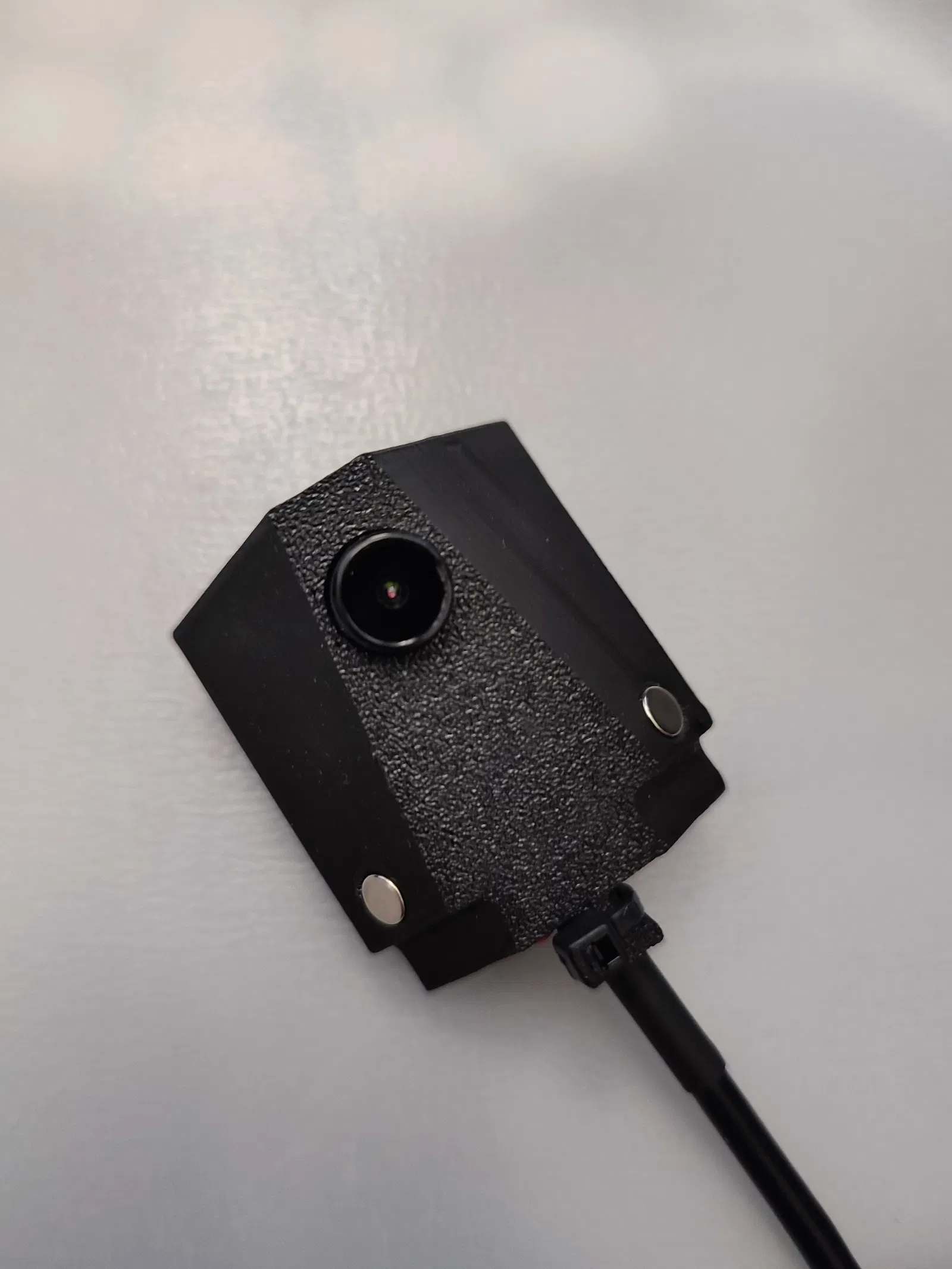

Do bị vướng giữa ống dẫn gió làm mát (từ @mrsheikh_406878) và cái camera bracket tiêu chuẩn trên máy của mình, mình đã làm một housing camera custom để gắn camera vào trụ khung (frame pillar). Mình đính kèm cả file nguồn để anh em dễ chỉnh sửa model.

BOM

• Nam châm OD 5mm x dày 3mm x 2

In ấn (Printing)

Nên dùng vật liệu chịu nhiệt. ASA hoặc ABS. Không cần support. Mình in bằng ABS-CF với layer thickness 0.16 mm.

Ghi chú (Notes)

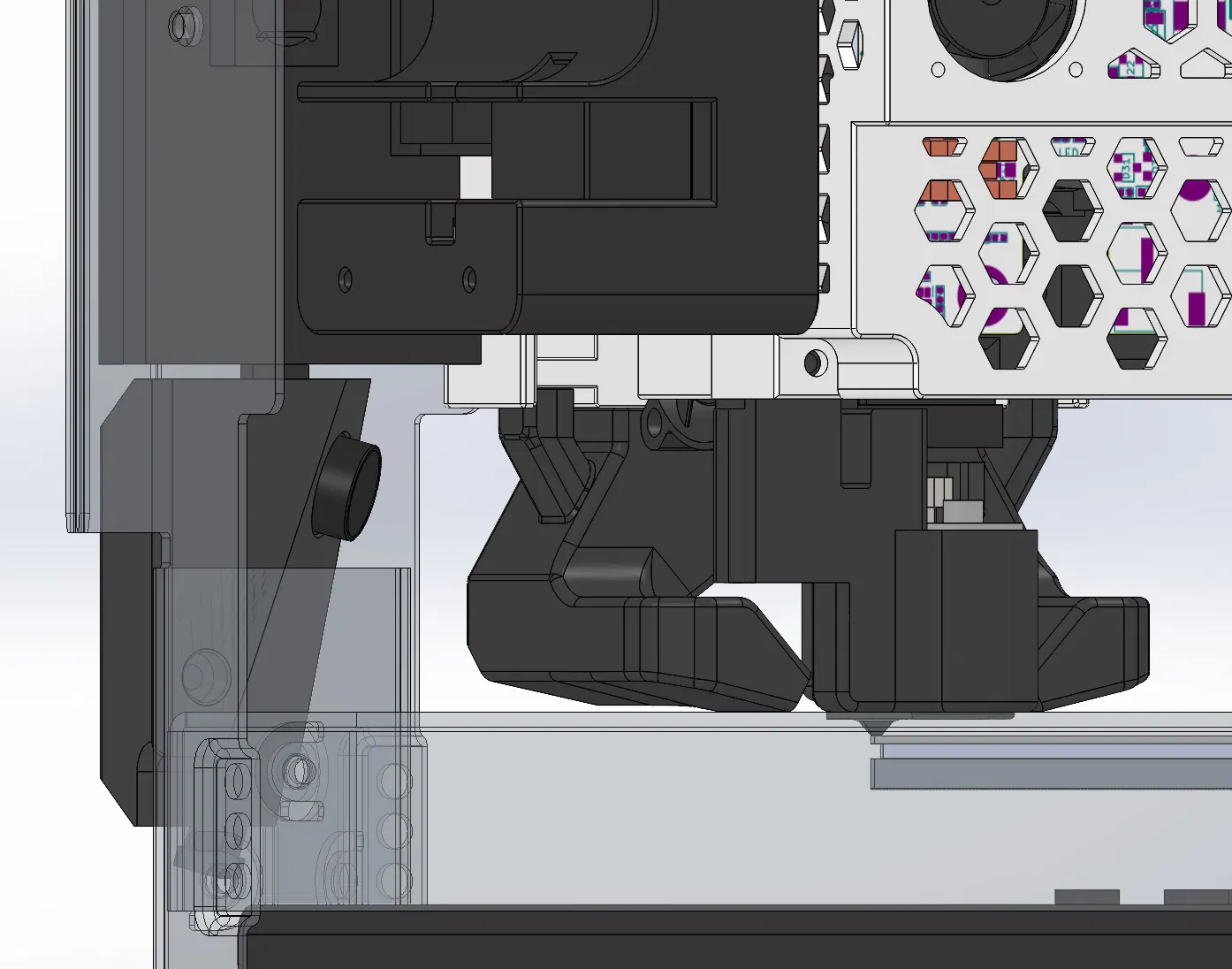

Trục camera được nghiêng xuống 12 độ và xoay vào trong buồng in 4 độ.

Lắp ráp (Assembly)

Nếu nam châm bám chưa đủ chắc thì dùng keo để cố định nam châm.

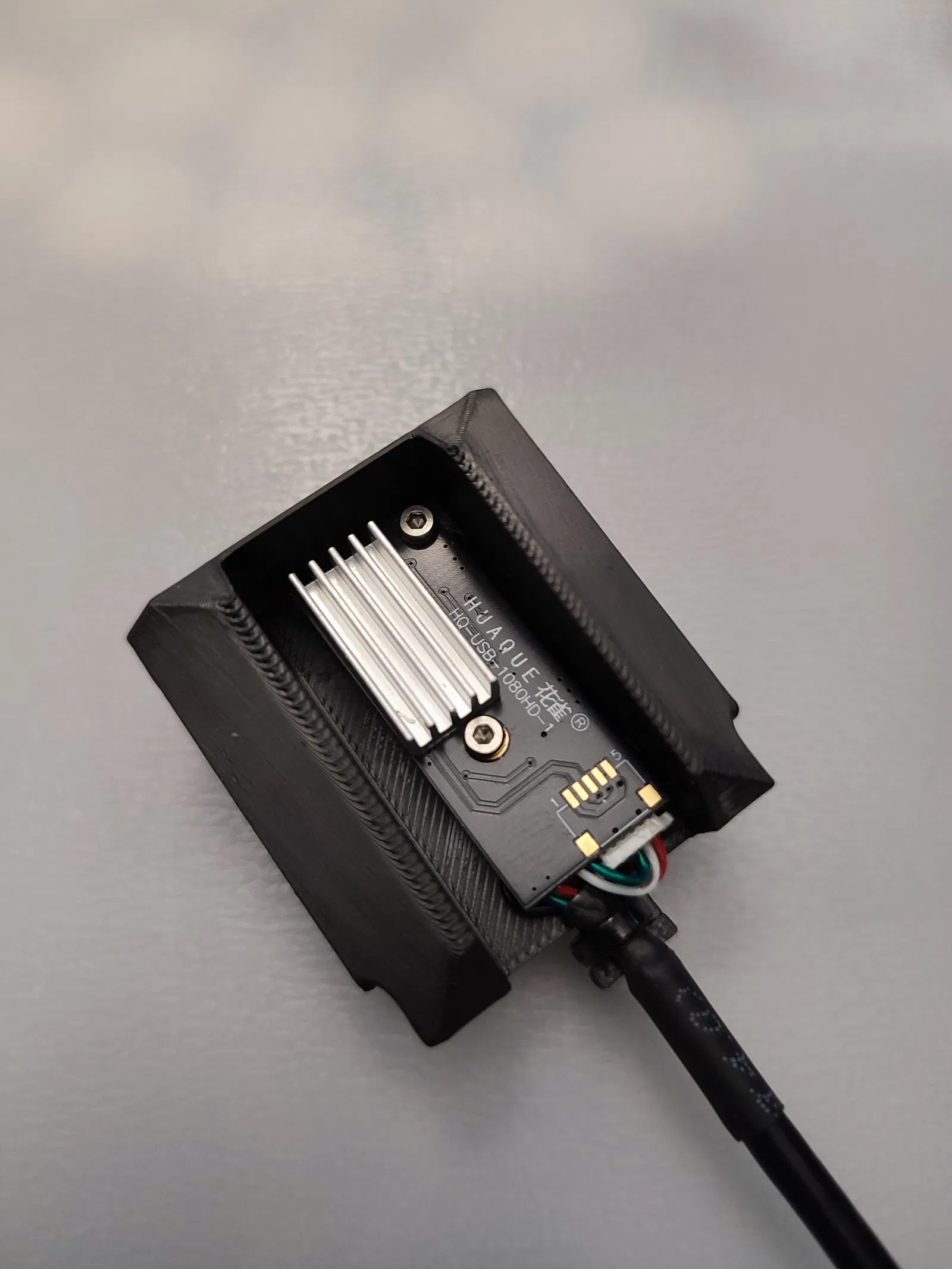

Để gắn module webcam vào housing mới, dùng lại các con ốc từ housing camera zin. Cố định dây camera bằng dây rút (zip tie) giống như cách làm ở ngàm zin.

Cài đặt (Installation)

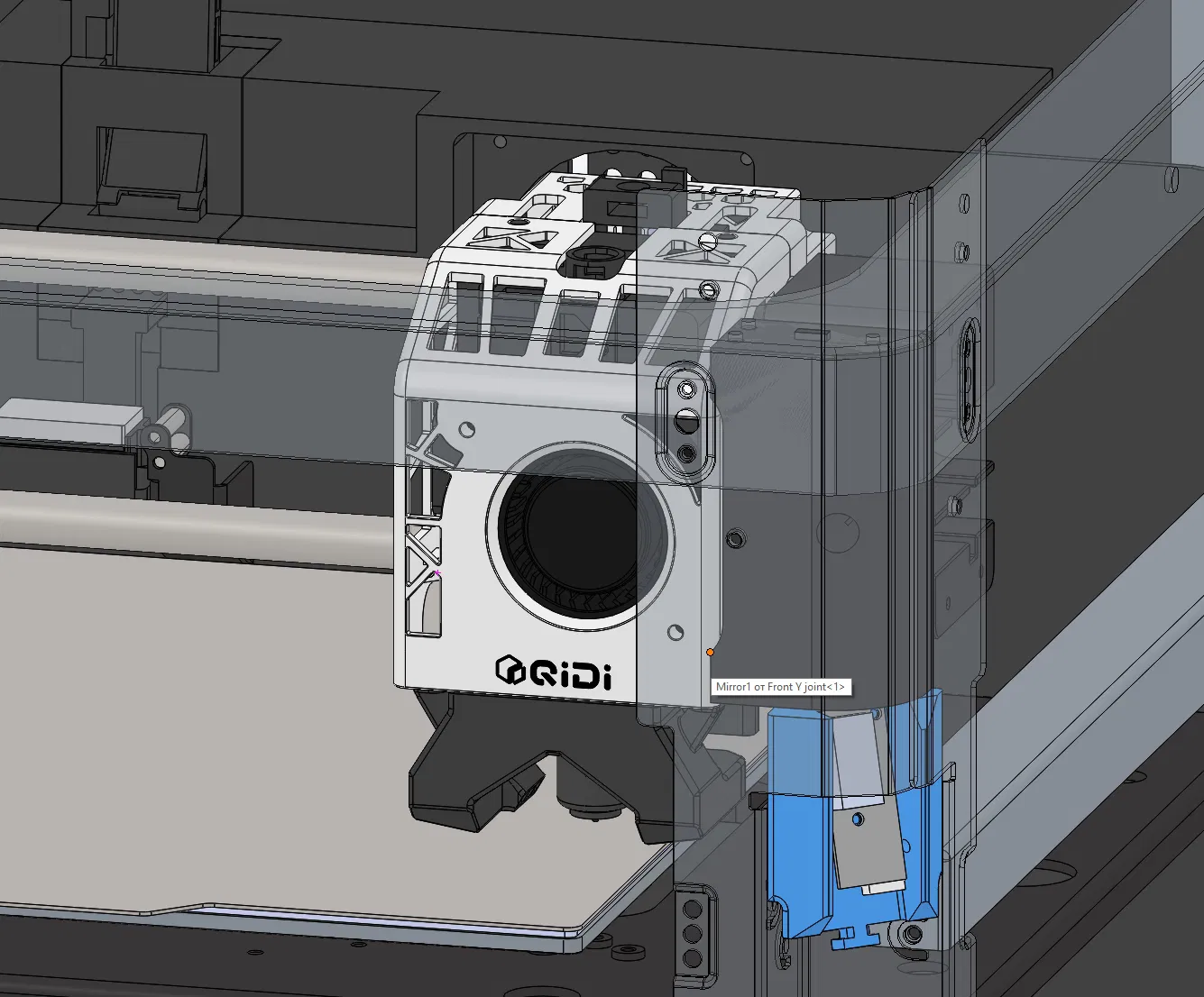

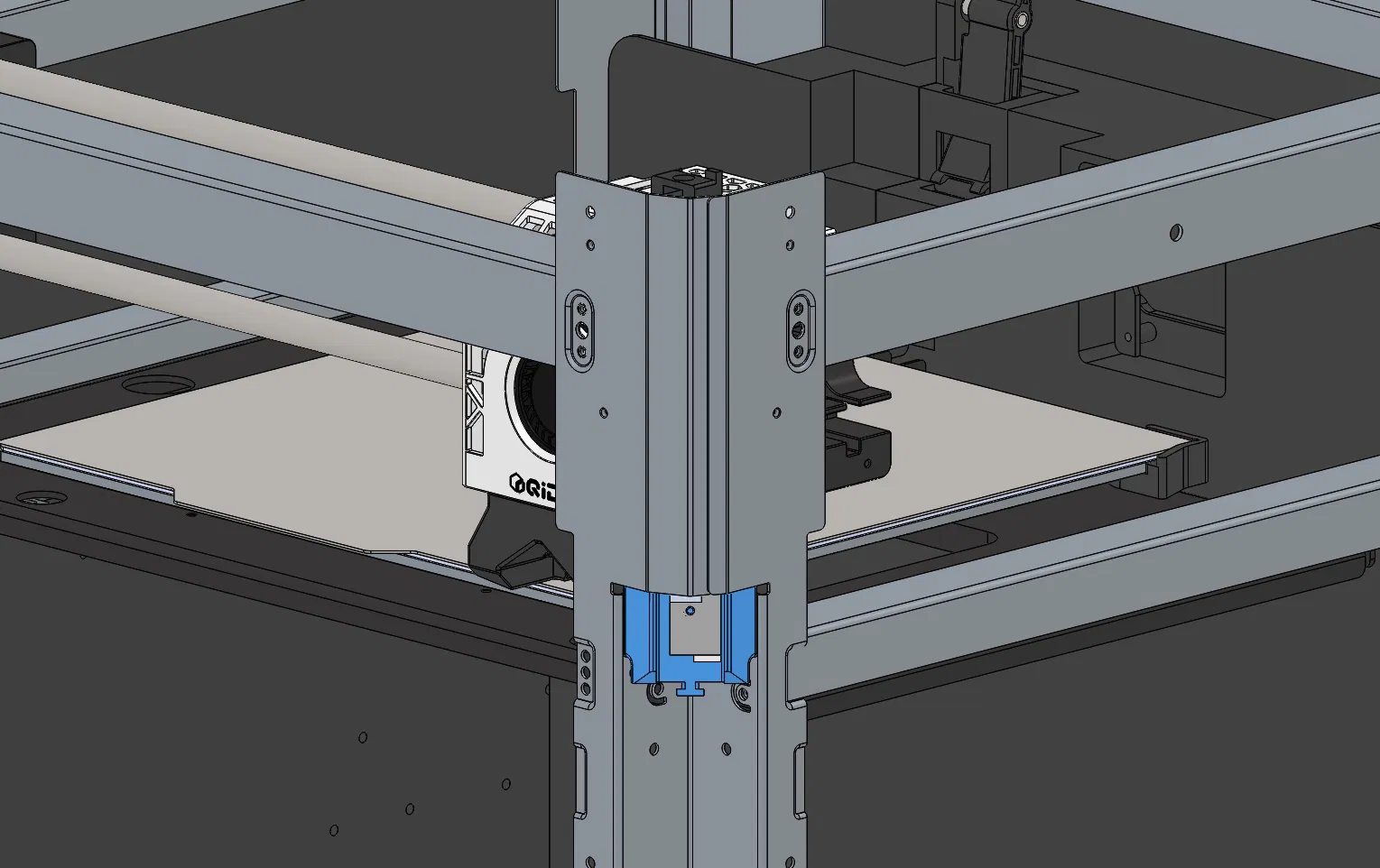

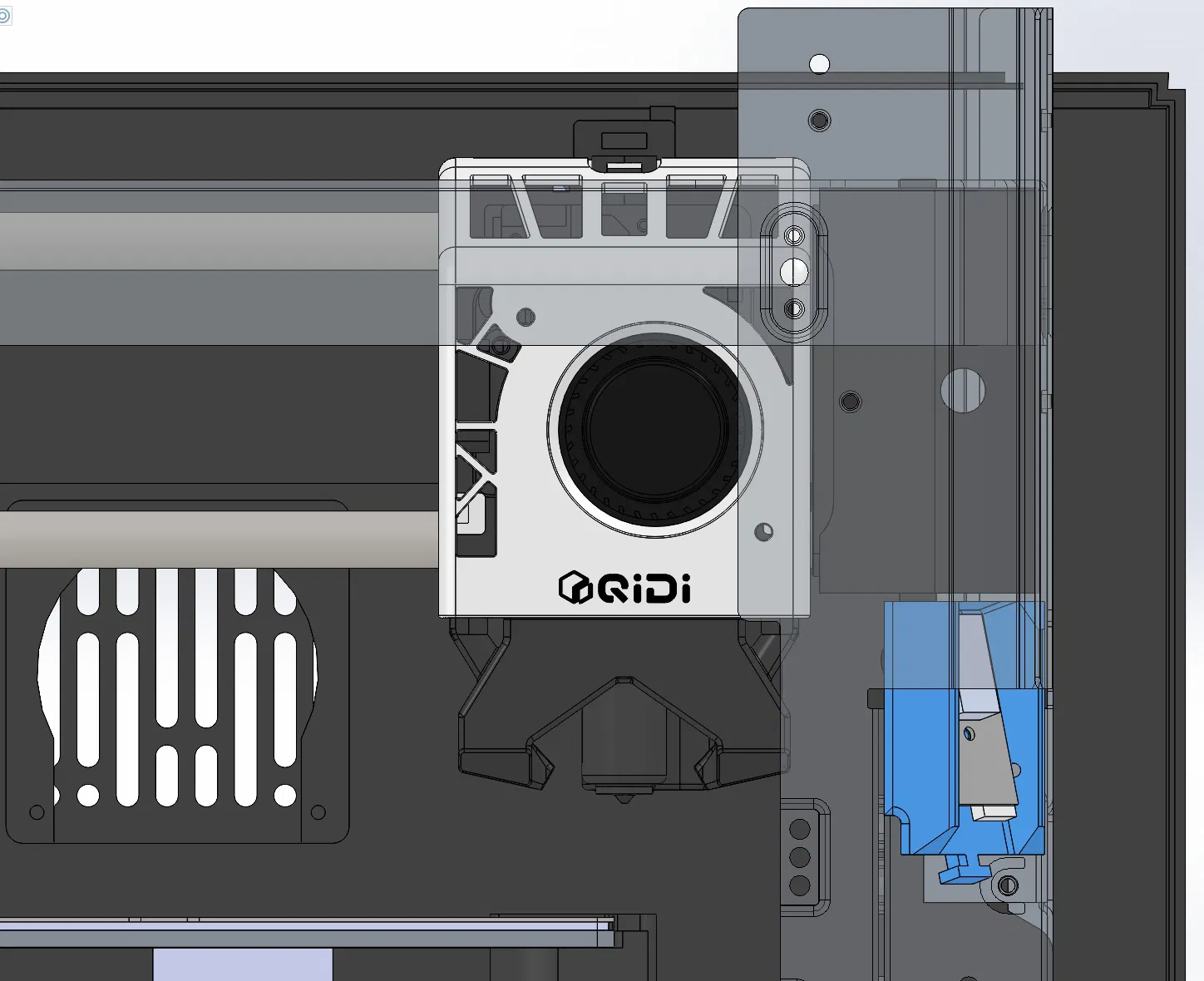

Đưa camera vào trụ trước bên phải rồi trượt lên cho tới khi chạm điểm dừng. (Nếu muốn, bạn có thể lắp camera ở trụ bên trái bằng cách in model phù hợp.)

Ghi chú cuối (Final Notes)

Kiểm tra focus của camera và chỉnh lại nếu cần.
