Bench vice – Bộ add-on thanh kẹp & tay vặn wheel

Đây không phải là bộ kẹp (vice) hoàn chỉnh; đây chỉ là các món add-on cho một bench vice.

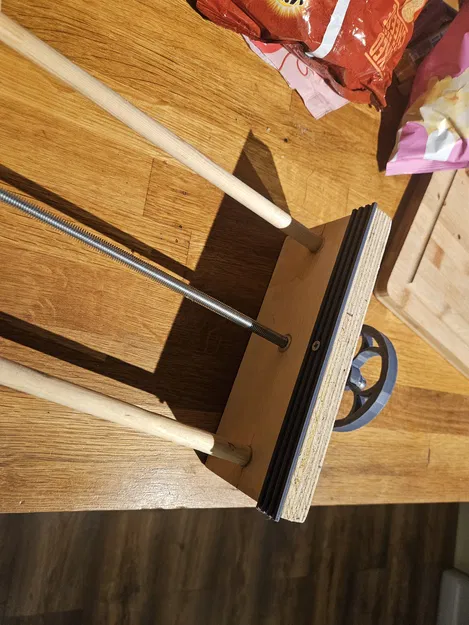

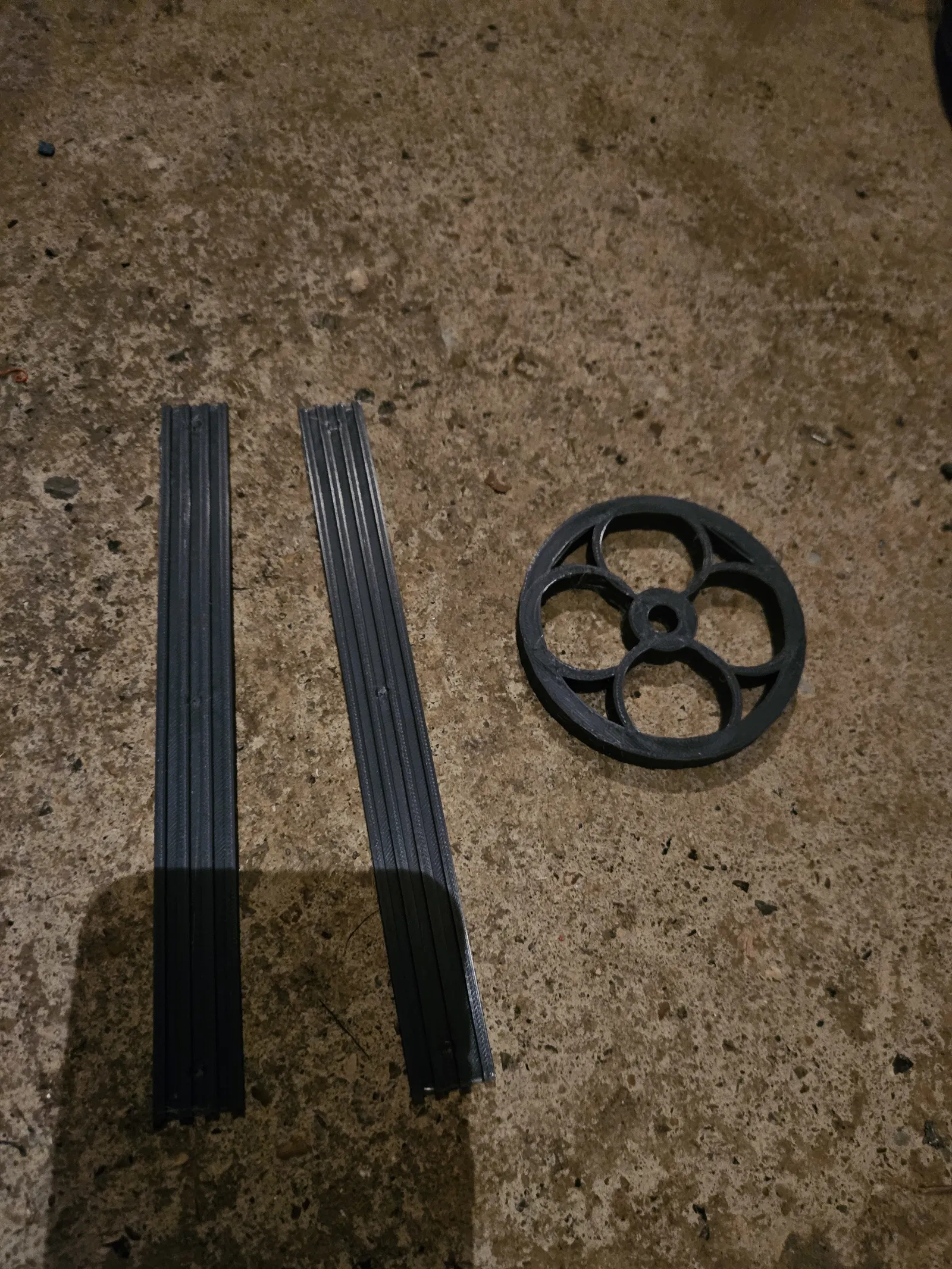

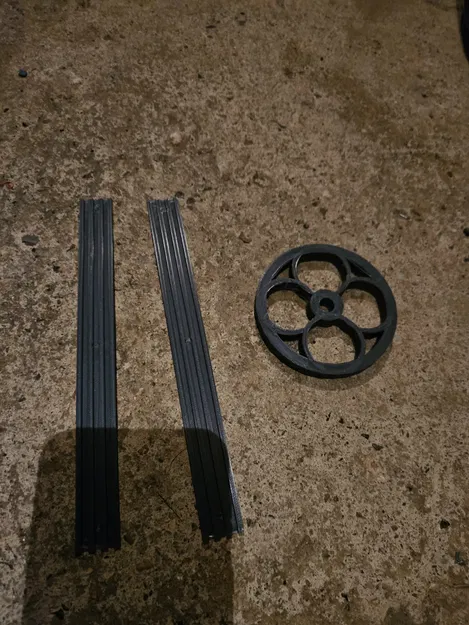

2 thanh grip rail dài 200 mm. Thiết kế đơn giản, có tuỳ chọn 3 lỗ bắt vít đầu chìm (countersunk).

Hình chụp cho thấy có 1 con vít được bắt hơi lỏng. Mình sẽ cần vít nhỏ hơn. Nhưng mình tính dán superglue mấy thanh này lên tấm plywood.

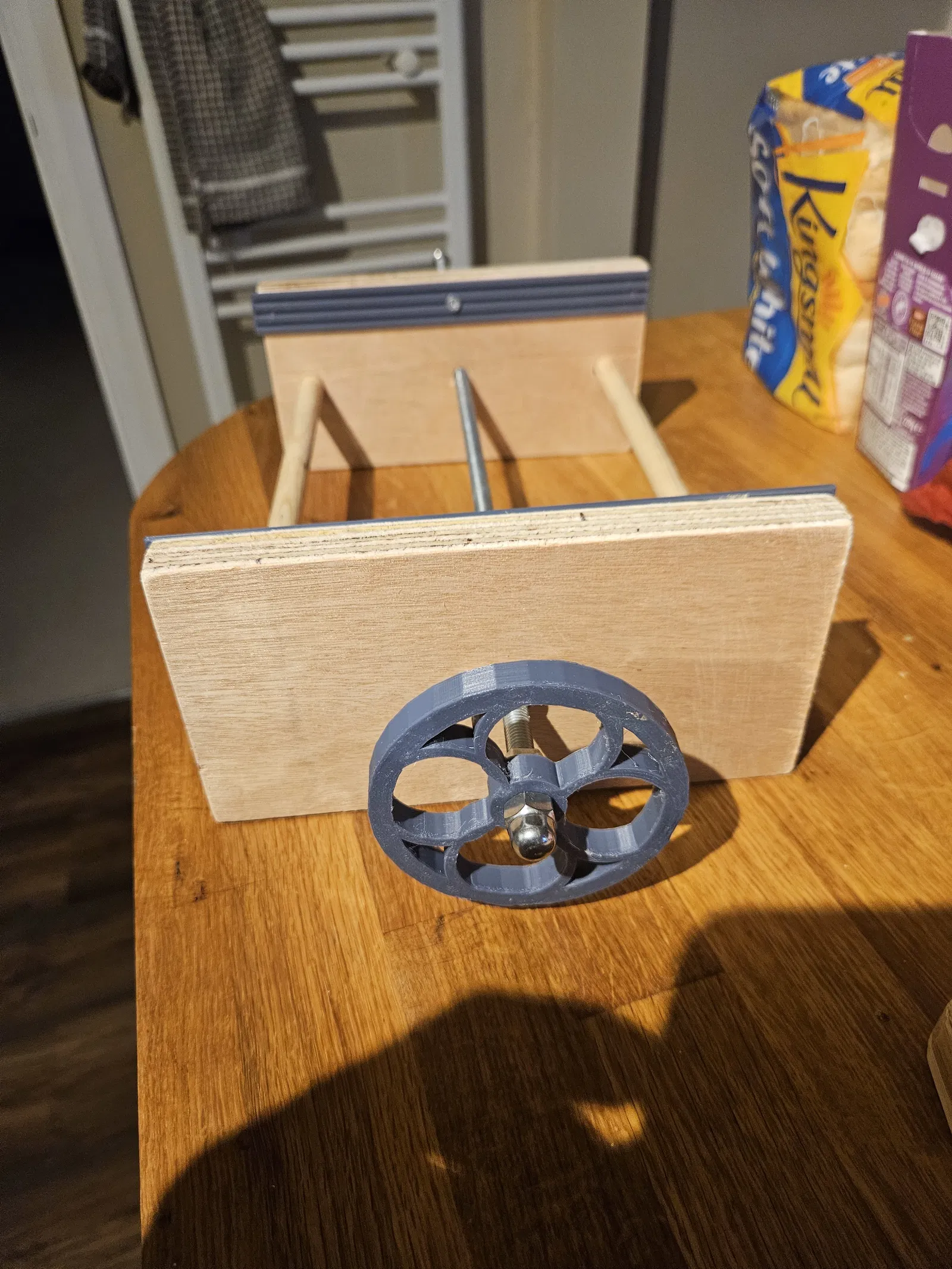

Tay vặn dạng wheel dùng rất đã. Có 4 khe hở nên dễ đưa ngón tay vào và vặn nhanh. Đường kính 100mm x 100mm.

Hoặc khi siết tới điểm chặt thì có thể nắm nguyên cái wheel để siết.

Vật liệu để làm.

2 tấm plywood 200mm x 100mm, dày 18mm.

2 thanh dowel gỗ 1/2" – nhưng dùng ty kim loại sẽ tốt hơn vì không bị cọ mòn, trương nở hay tưa như gỗ.

1 ty ren (threaded rod) 8mm hoặc kích thước nào bạn kiếm được. Khuyến nghị không mỏng hơn 8mm vì sẽ phải chịu lực ép. Ren thưa (coarse thread) cũng được khuyên dùng.

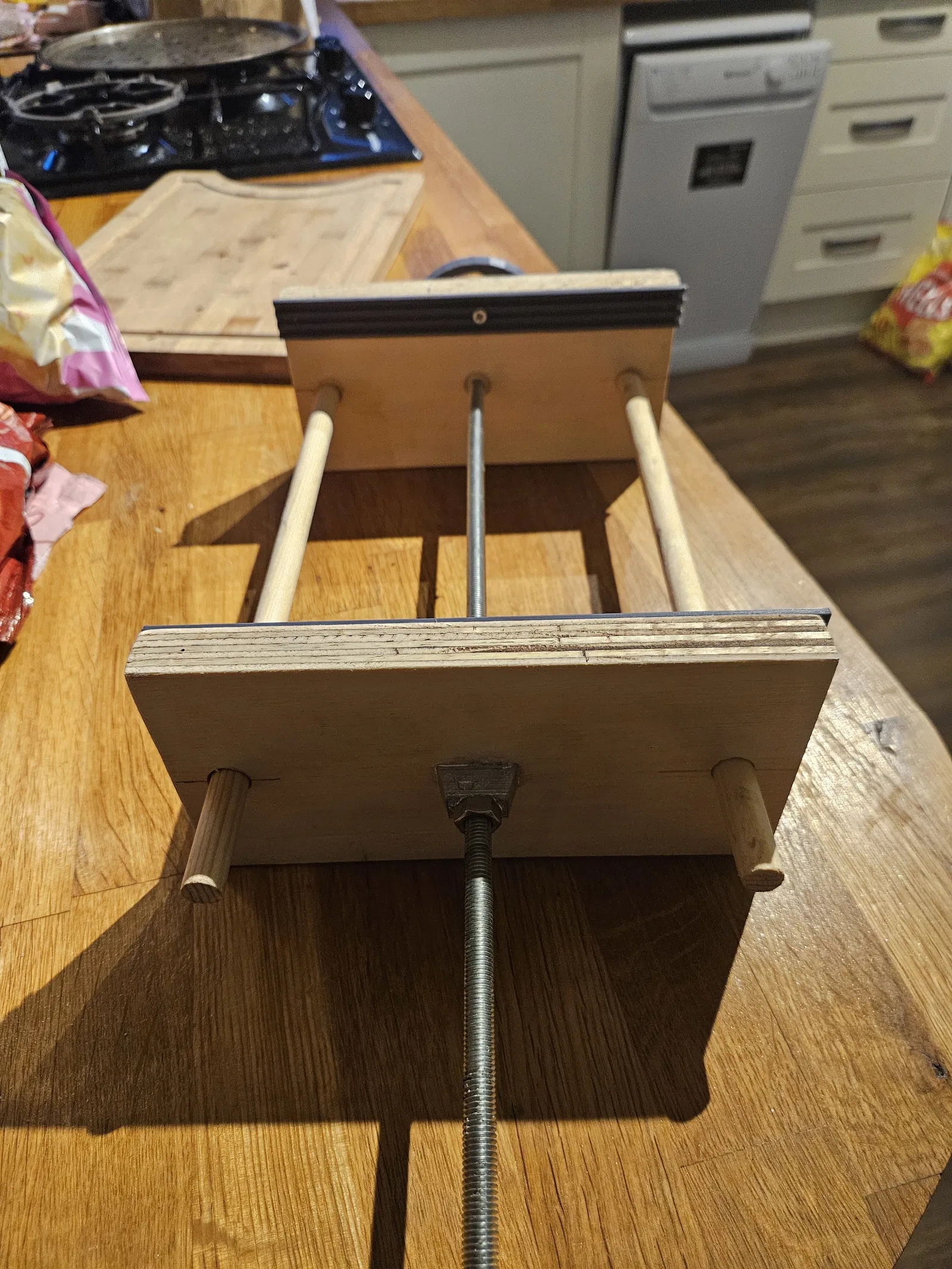

Cắt dowel theo độ mở tối đa mong muốn, và cắt ty ren dài hơn một chút để nó thò ra phía sau và phía trước đủ để gắn wheel vặn.

Cần một số bu-lông (bolts) và long đền (washers) để canh vị trí cho phần trước và phần sau.

Con bu-lông phía sau phải được cố định vị trí để ty ren có thể chạy vào/ra, giúp mở và đóng kẹp.

Mình tính chỉnh (tweak) cái vice của mình và đặt bu-lông nằm bên trong gỗ để nó không bị lỏng ra.
