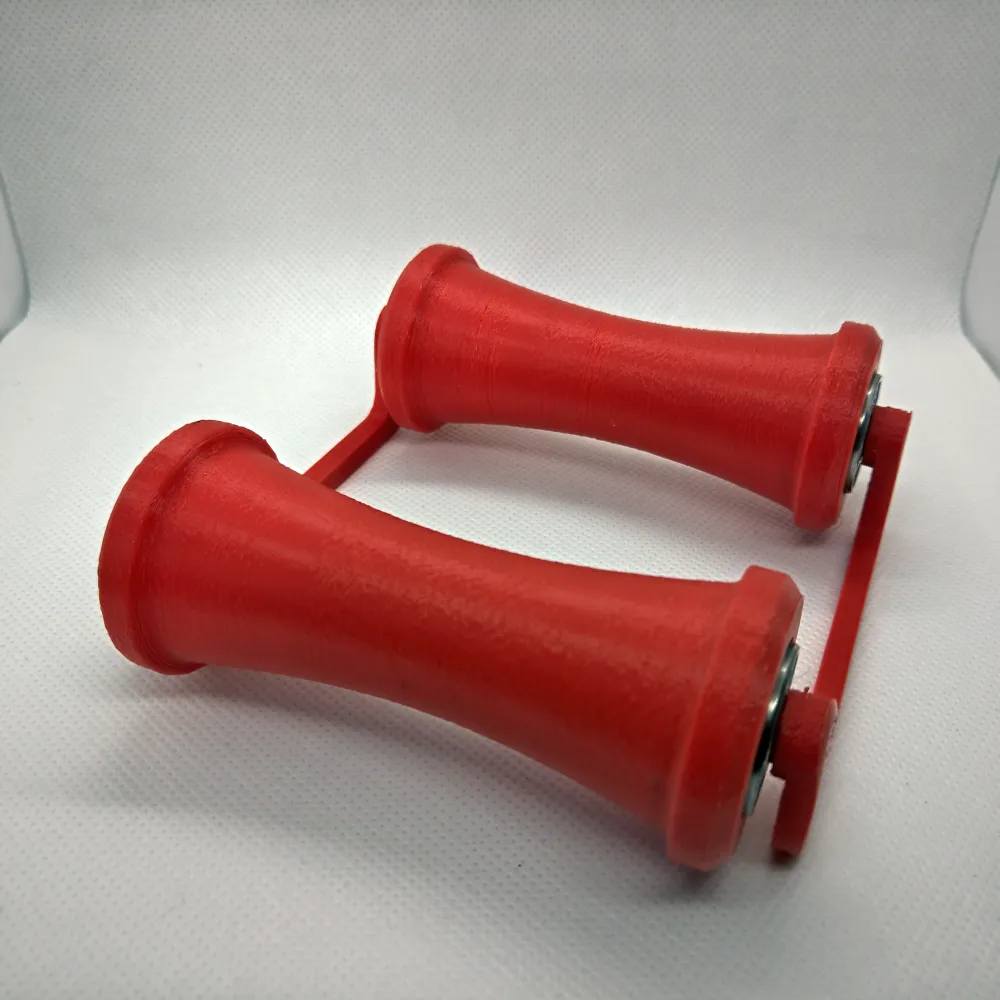

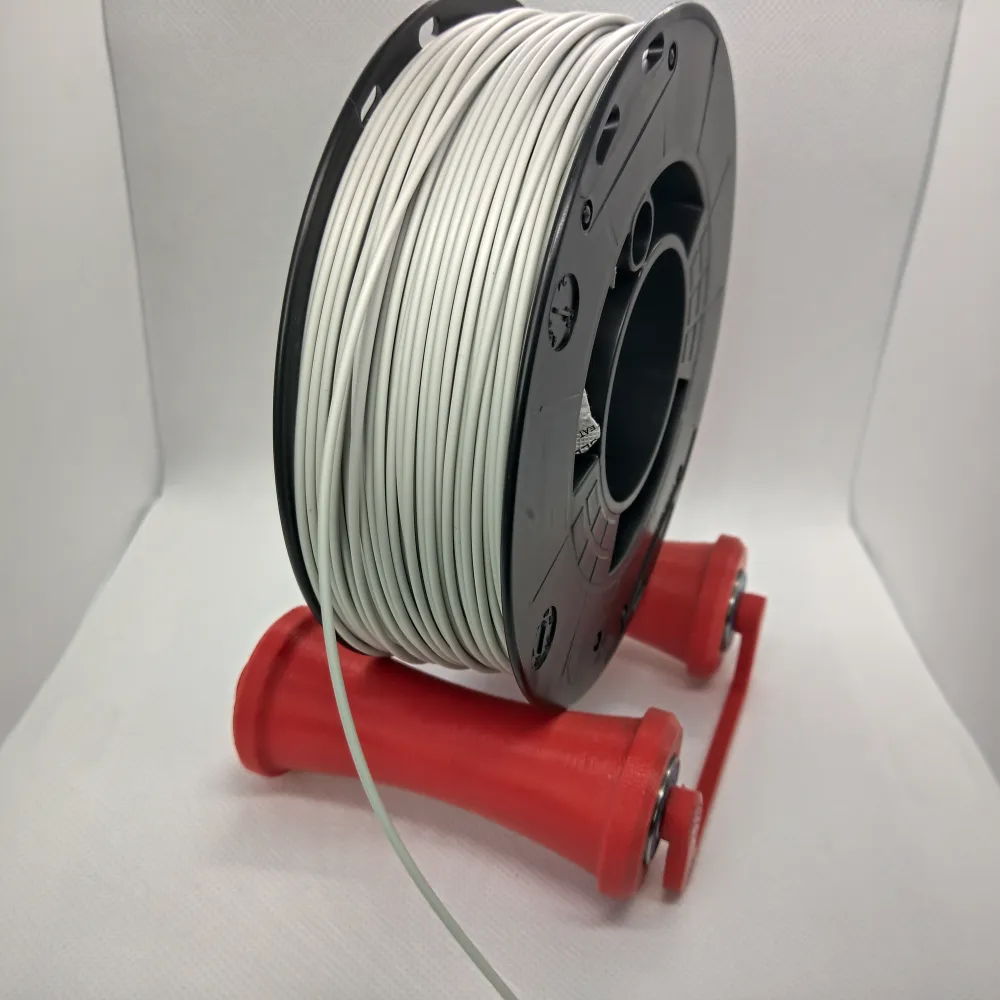

Giá đỡ cuộn filament cho máy in 3D với bạc đạn

Thiết kế này để sử dụng với các cuộn có chiều rộng khác nhau. Cần bốn vòng bi (đường kính 8x22x7).

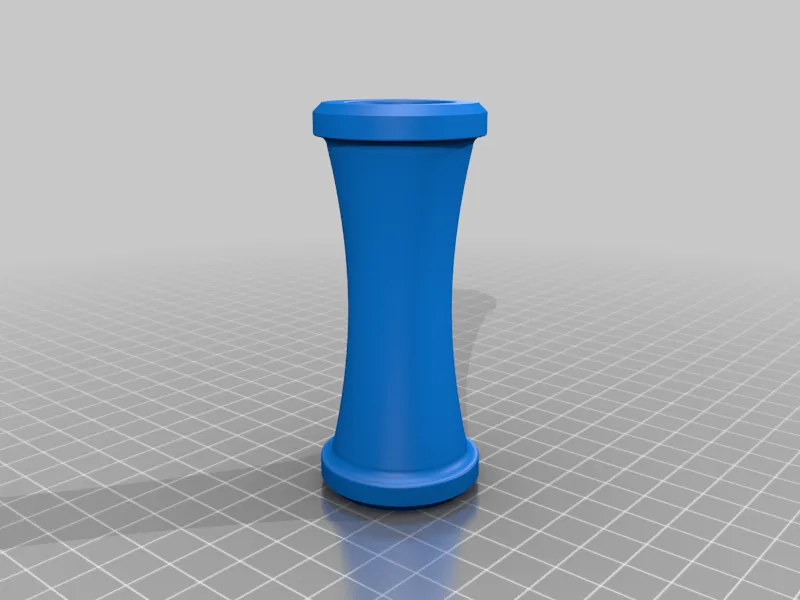

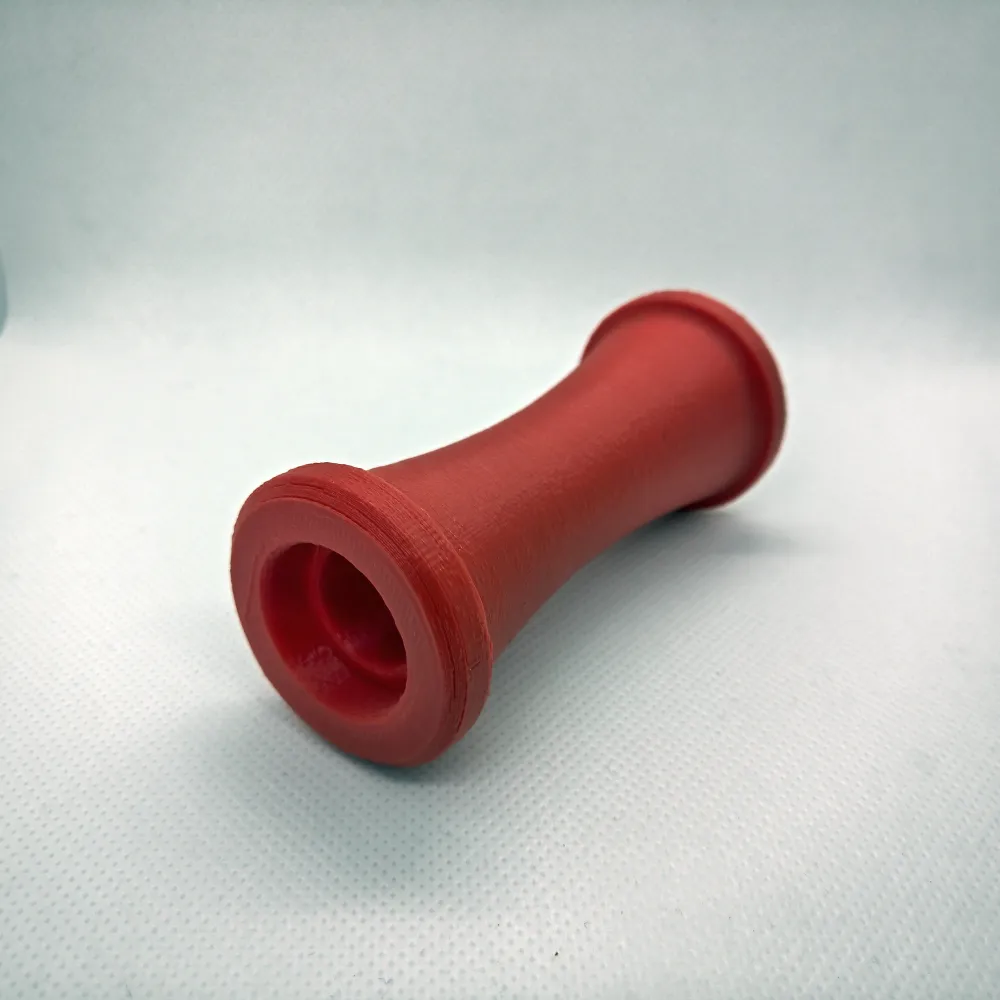

Con lăn được thiết kế để giữ các cuộn ở trung tâm. Nó hoạt động tốt đối với tôi. Vấn đề duy nhất tôi gặp phải là các vòng bi thỉnh thoảng bị bật ra nếu không được căn chỉnh đúng cách.

Cài đặt In

Máy in:

Renkforce RF100

Bệ:

Không quan trọng

Hỗ trợ:

Có

Độ phân giải:

0,15

Tỷ lệ lấp đầy:

20%

Vật liệu in:

Renkforce PLA

Màu đỏ

Ghi chú:

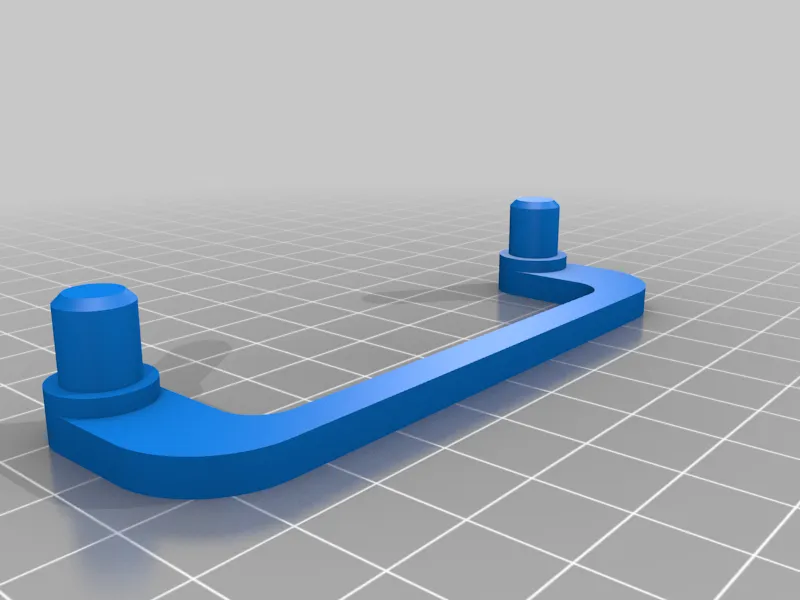

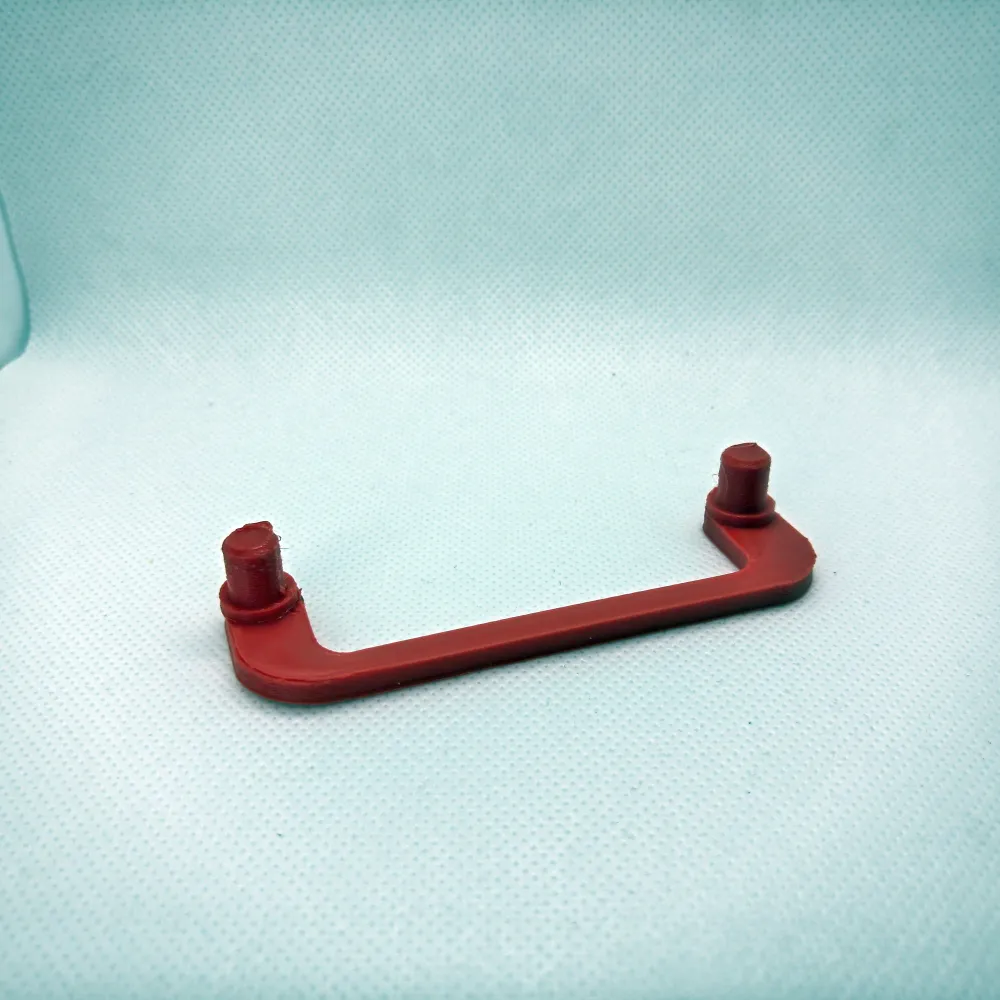

Tôi gặp khó khăn khi in các chân với thiết lập mới của mình nên tôi đã tạo ra một thiết kế không có chân. Cũng đang cố gắng in với cái đó.

Sau khi in

Bước 1 Lắp ráp

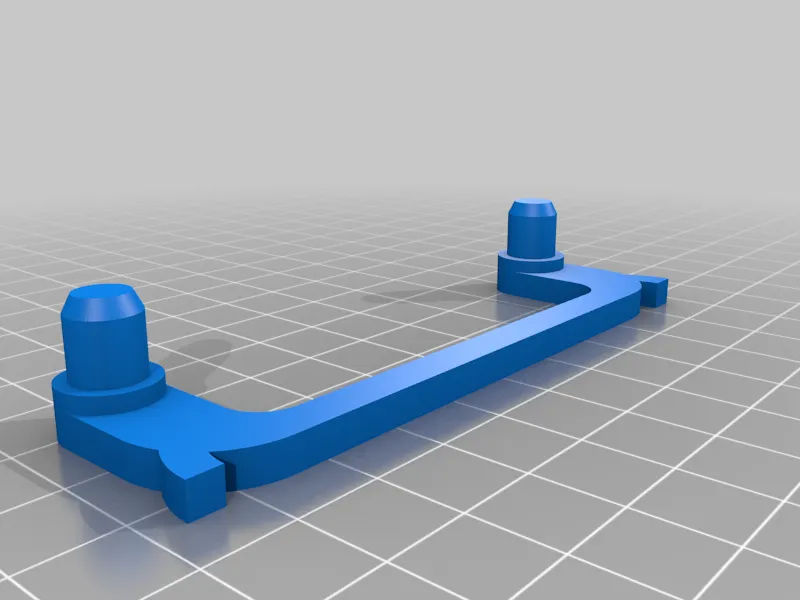

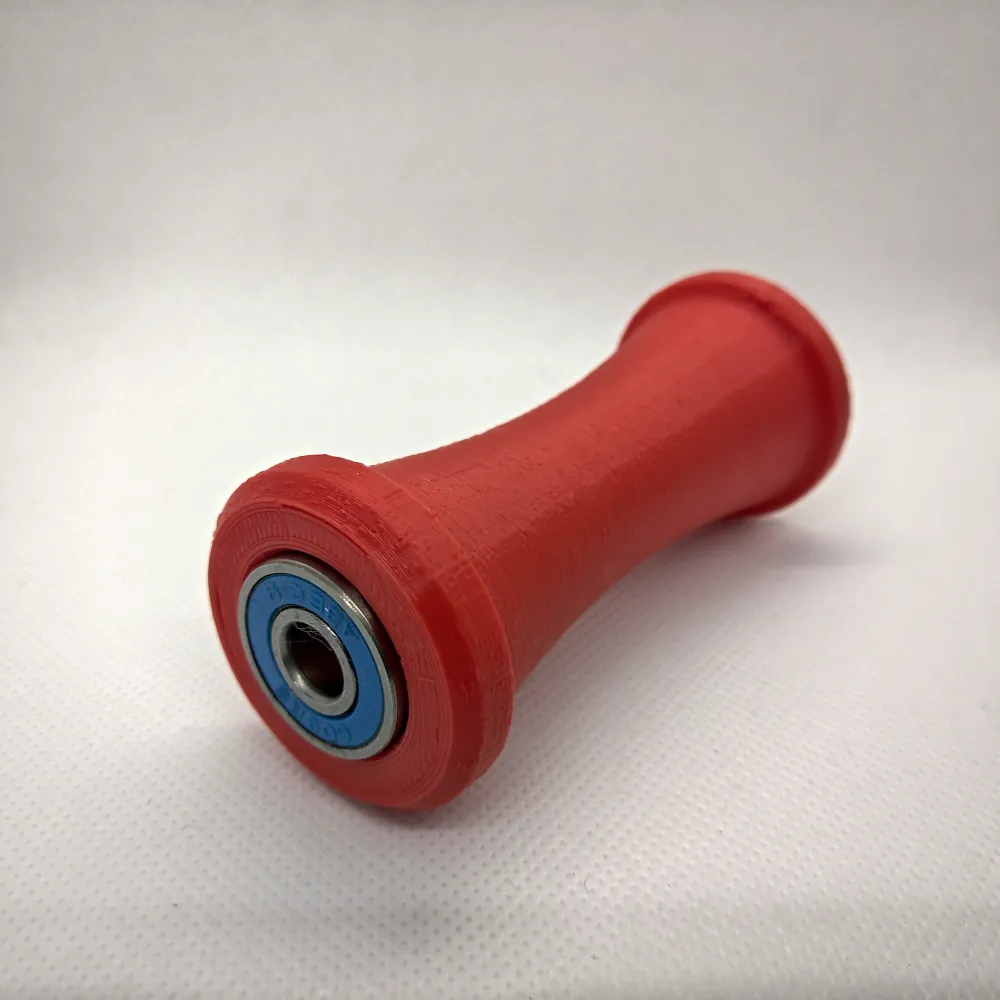

Đặt các vòng bi lên con lăn và gắn cơ sở. Nó khá dễ hiểu.
