Hệ thống ống xả hoàn chỉnh cho Centauri Carbon (Complete Exhaust System)

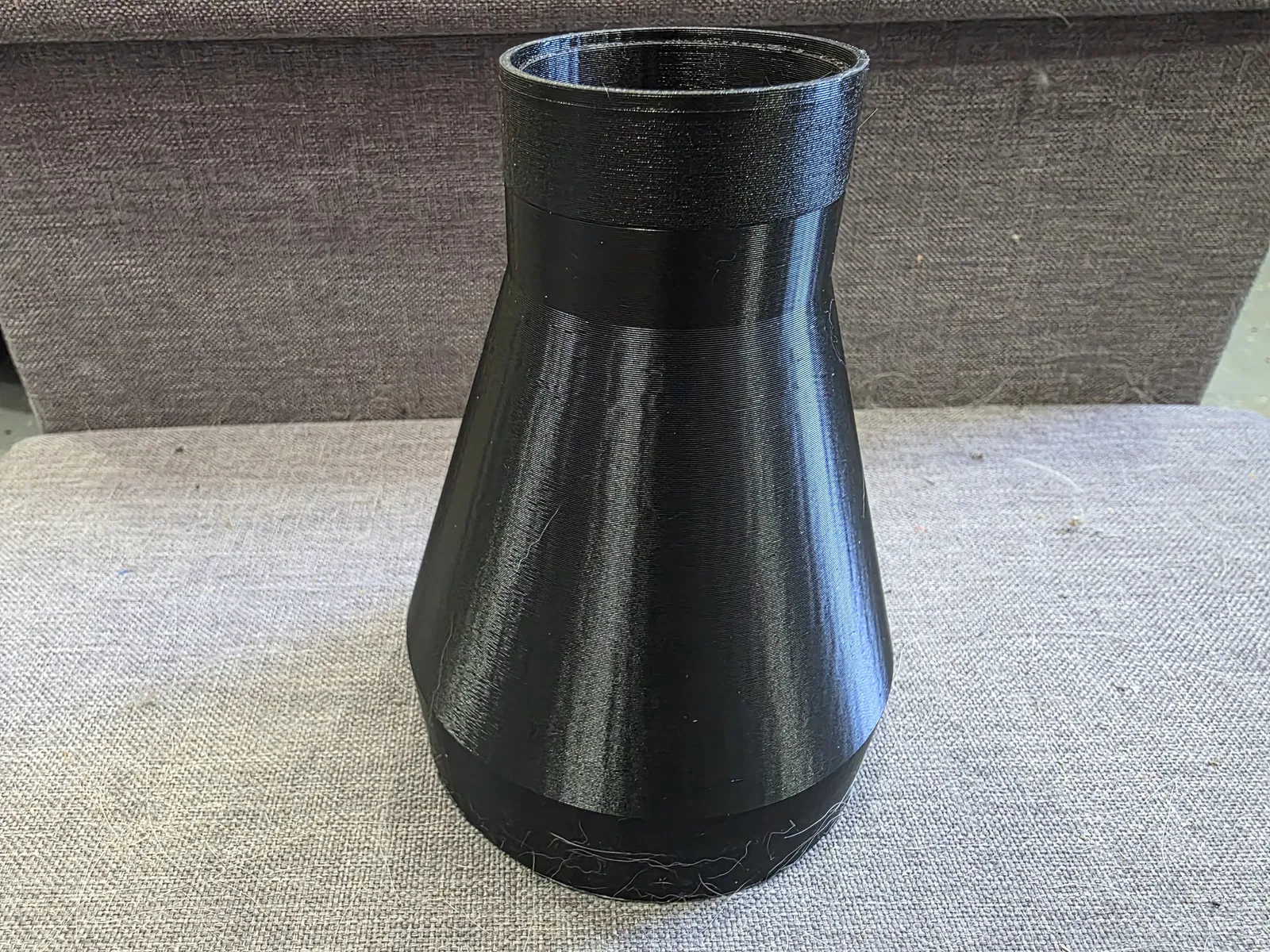

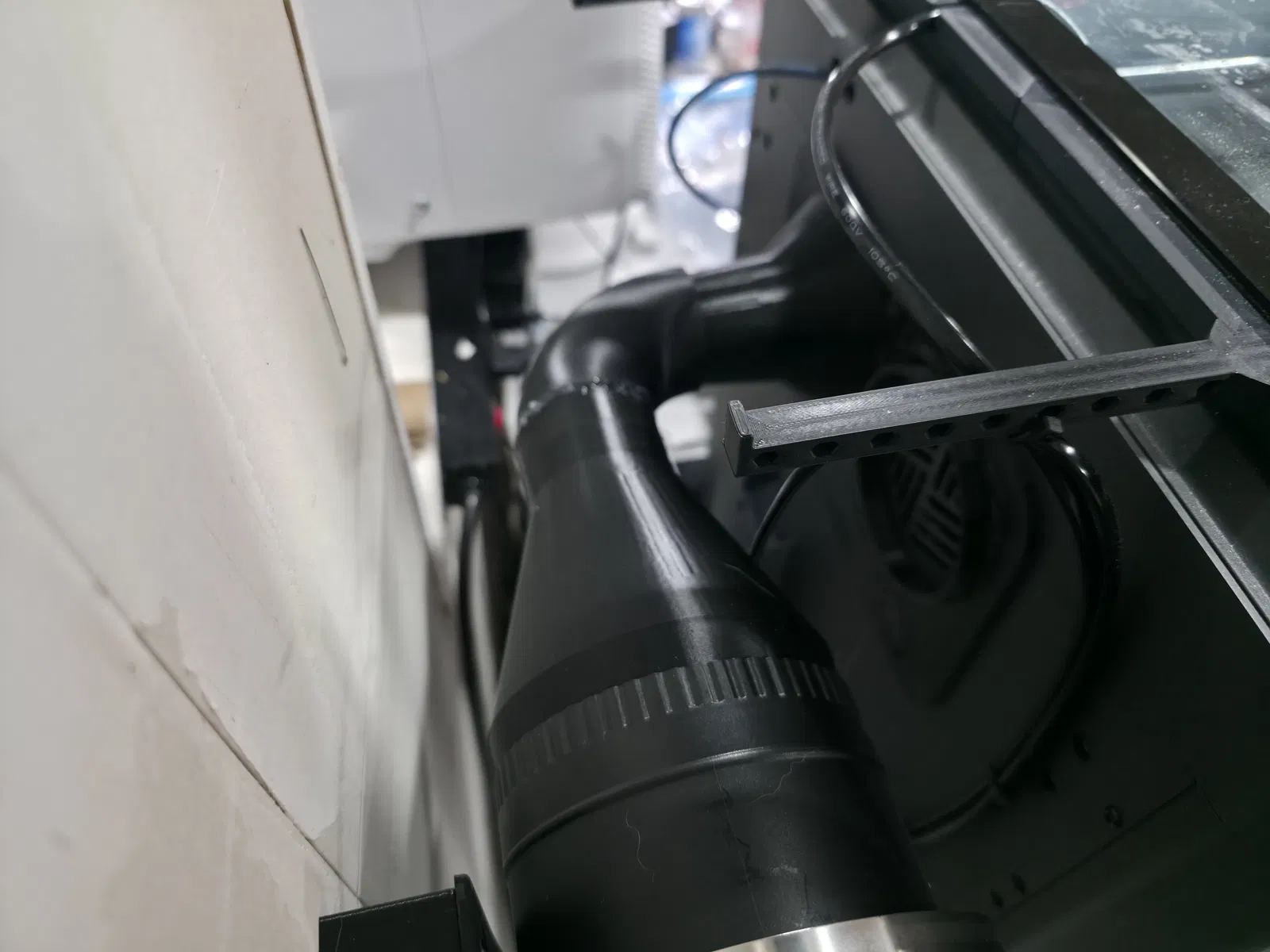

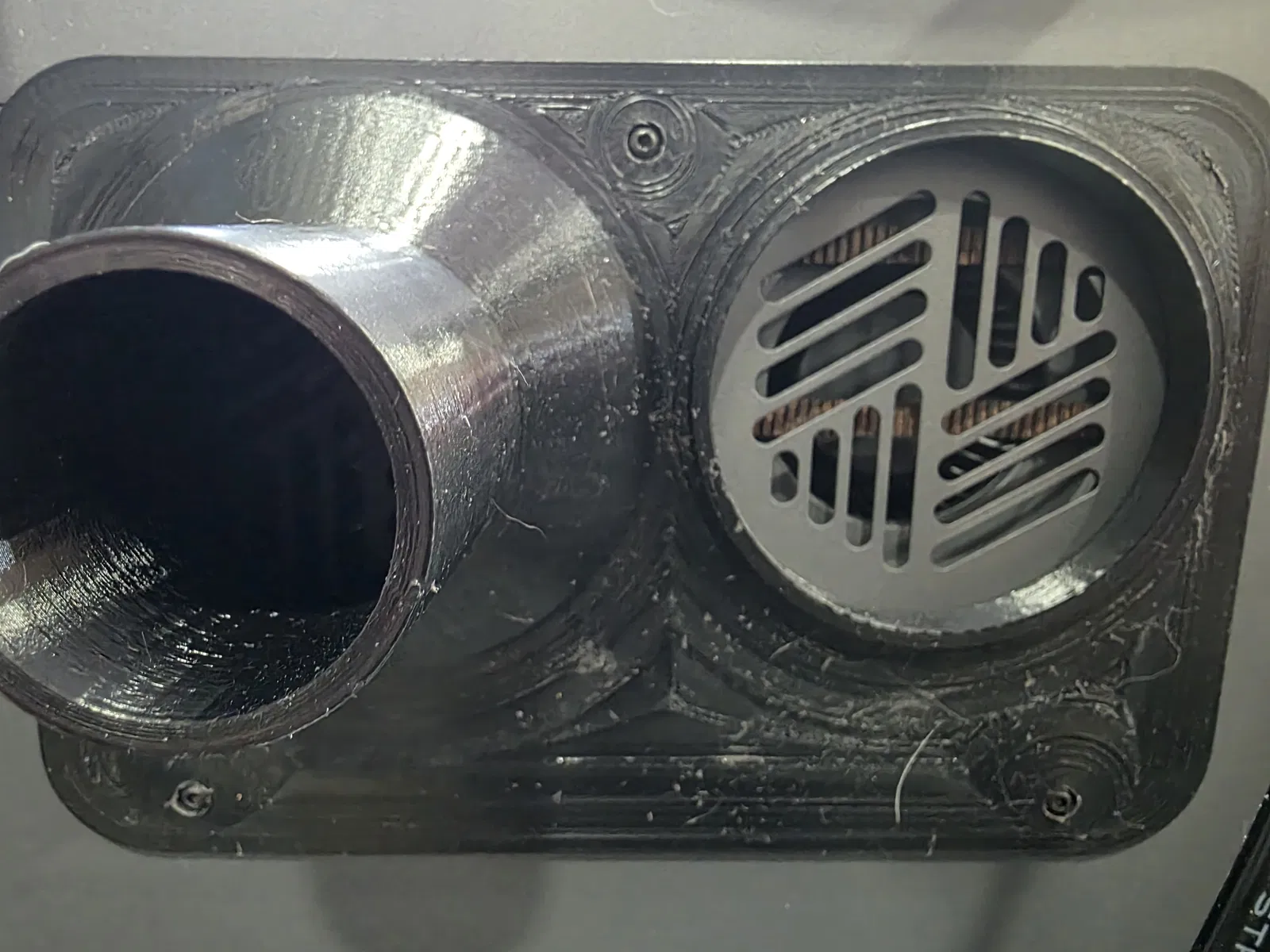

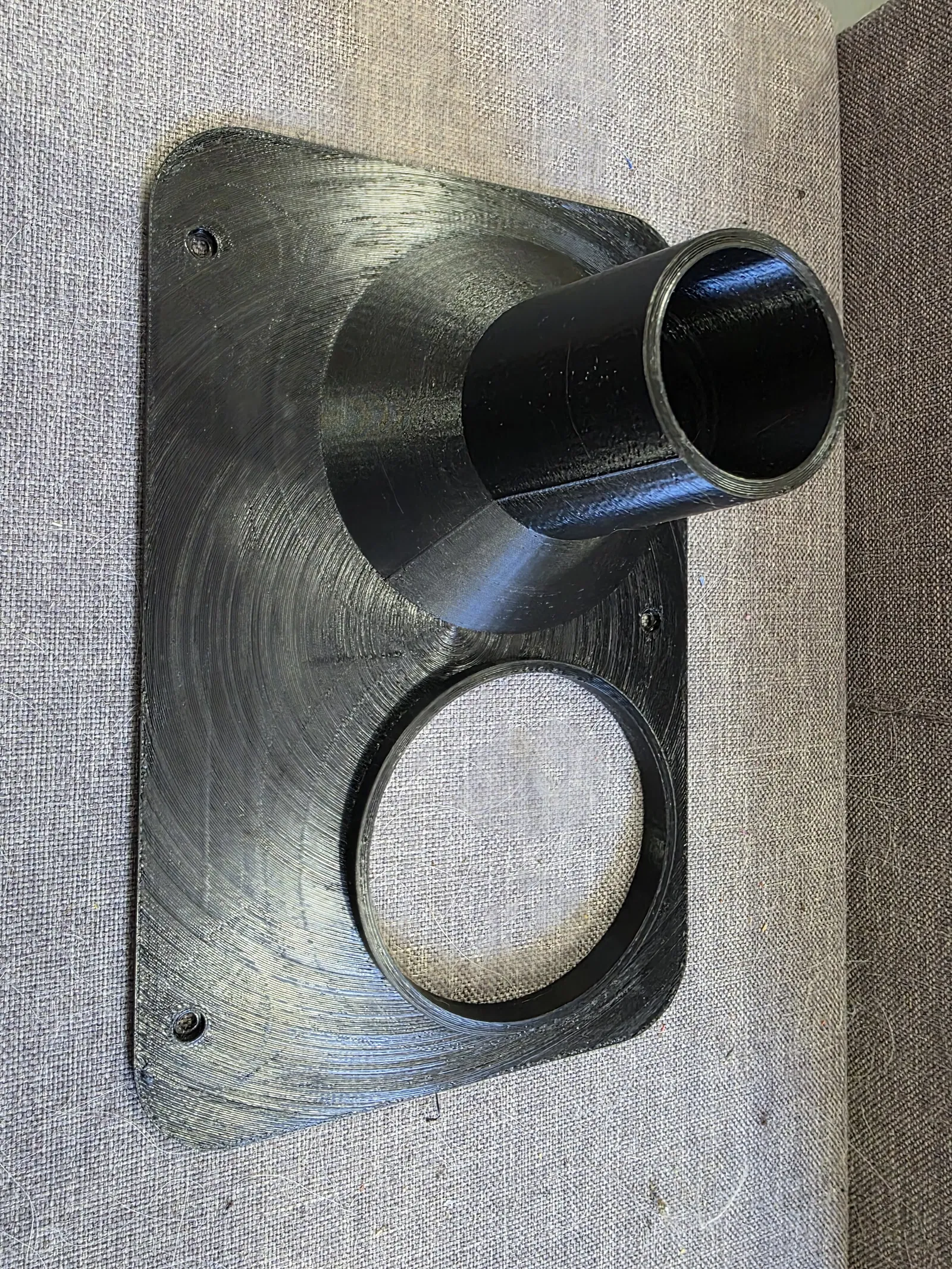

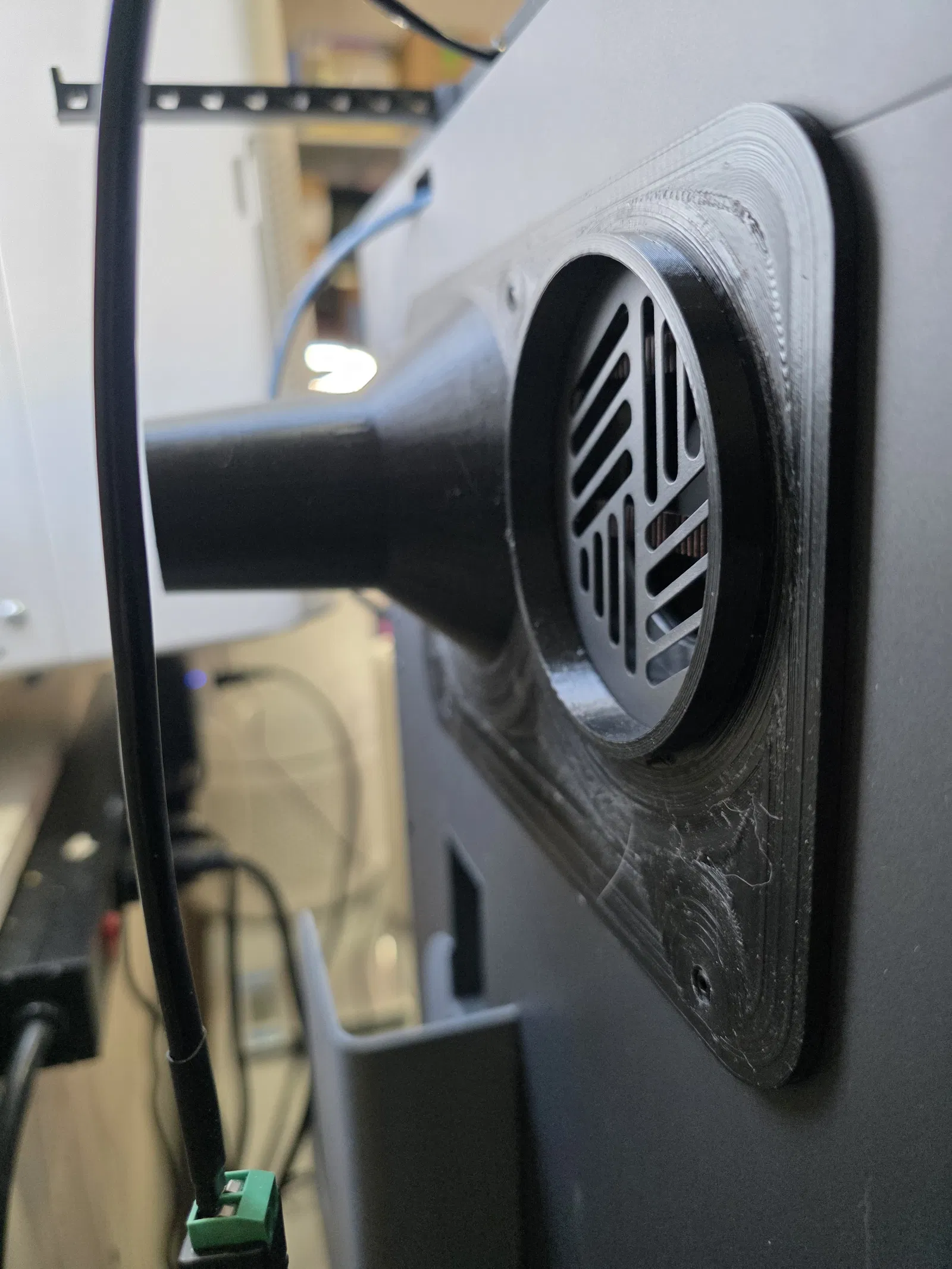

Mình in phần ống xuyên tường (wall penetration) bằng ASA, còn lại của hệ thống thì in bằng PETG đen mờ (matte black). Mỗi chi tiết đều có dạng socket cho đầu đực hoặc đầu cái, và mình hàn/dán các phần lại với nhau bằng Weld-On #3. Chỉ cần quét một ít lên mỗi phần, ép giữ khoảng 30 giây là nó dính. Mình thường để tầm 1 tiếng rồi mới cầm nắm các chi tiết đã dán, và 24 tiếng để keo cure hoàn toàn. Ống xuyên tường được in thành 2 phần và phải dán lại với nhau trước khi lắp vào tường. Quạt hút ống gió (inline duct fan) là loại 4" chỉnh tốc độ (variable speed) mình mua trên Amazon. Chạy êm và hiệu quả. Quạt và đoạn nối co (elbow) vào manifold là lắp ép (friction fit) và KHÔNG dán keo. Gasket là TPU và là tuỳ chọn. Mình thấy dùng hay không cũng không khác biệt nhiều, nhưng mình thích có tuỳ chọn đó.

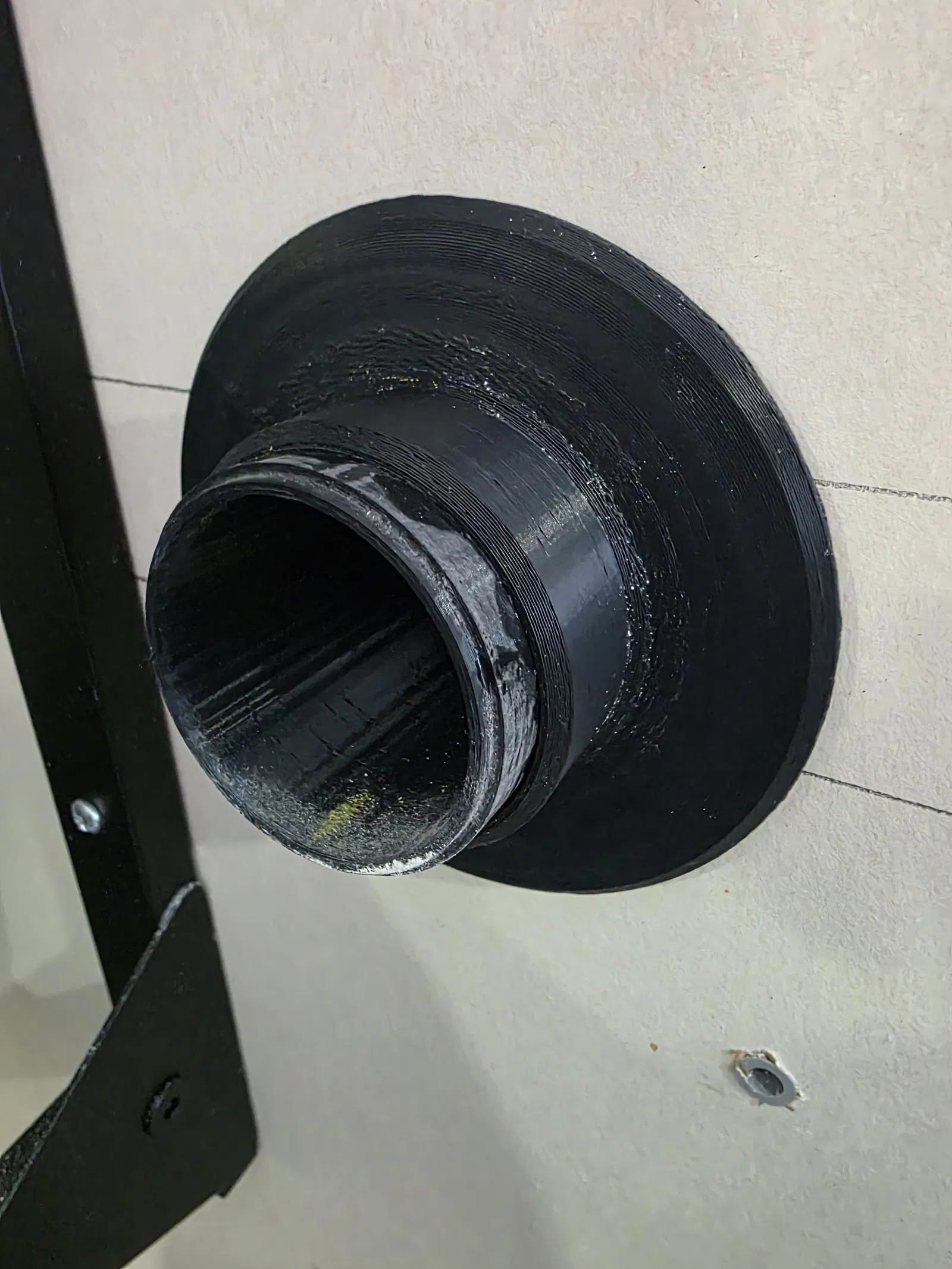

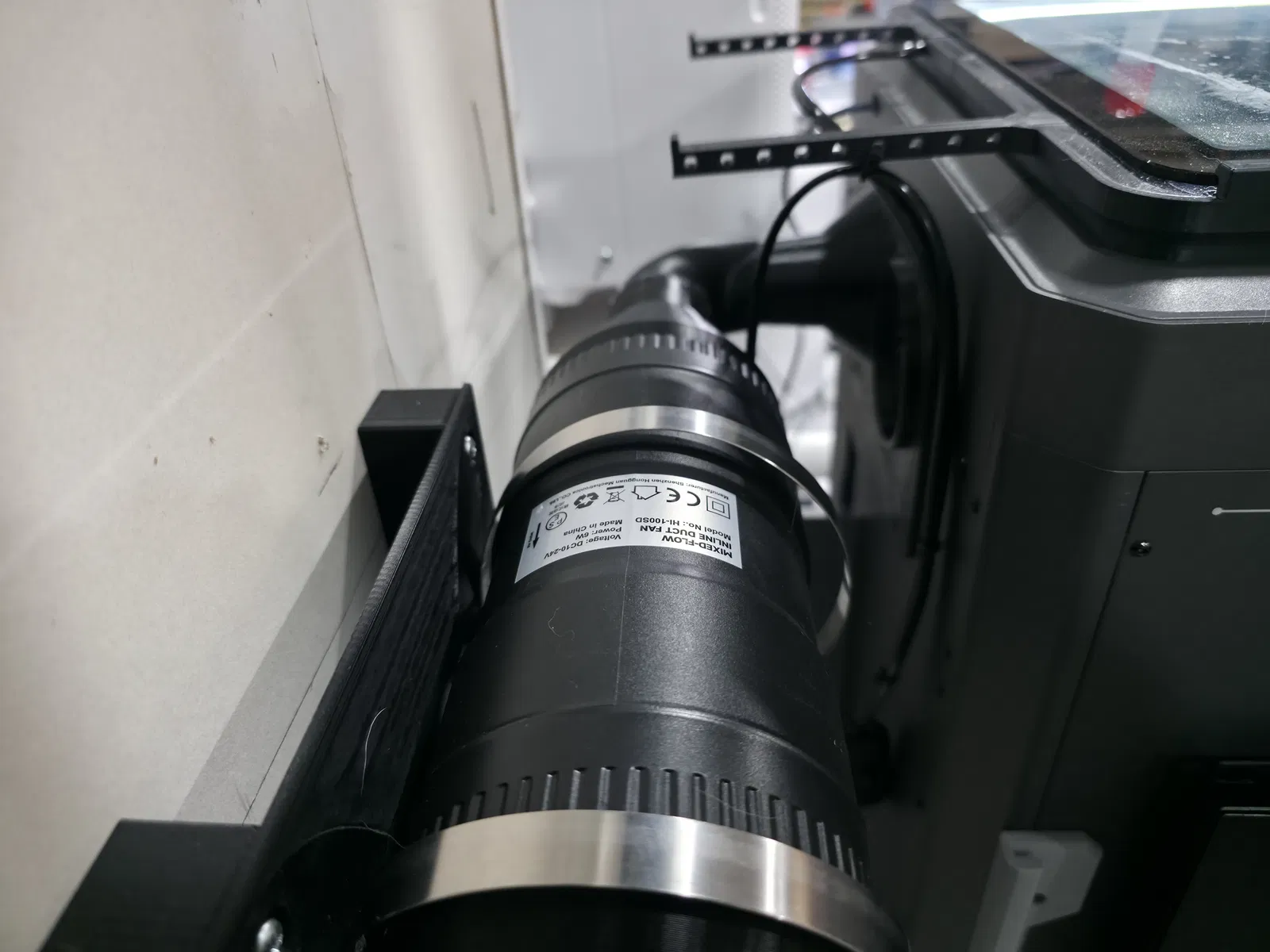

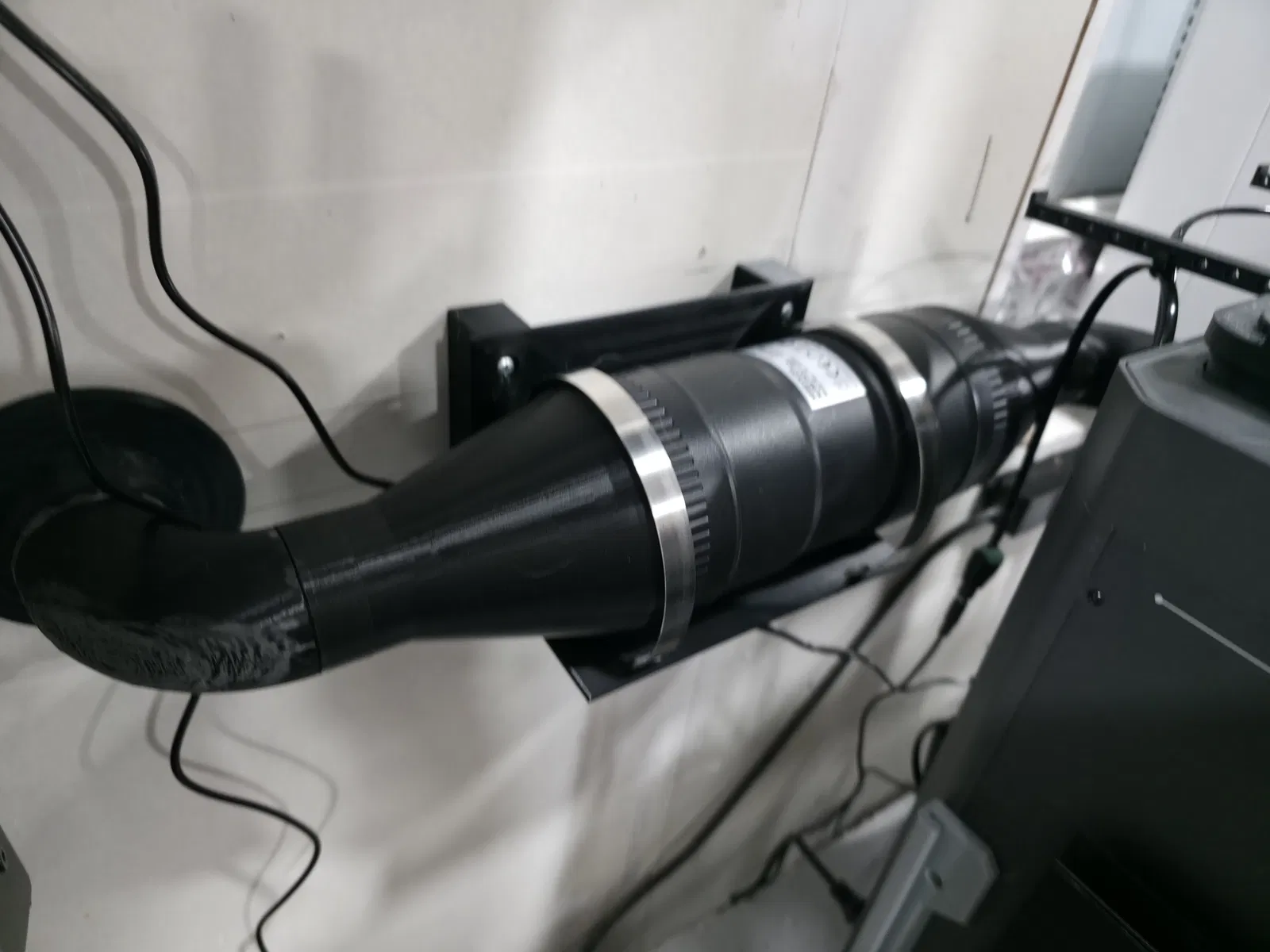

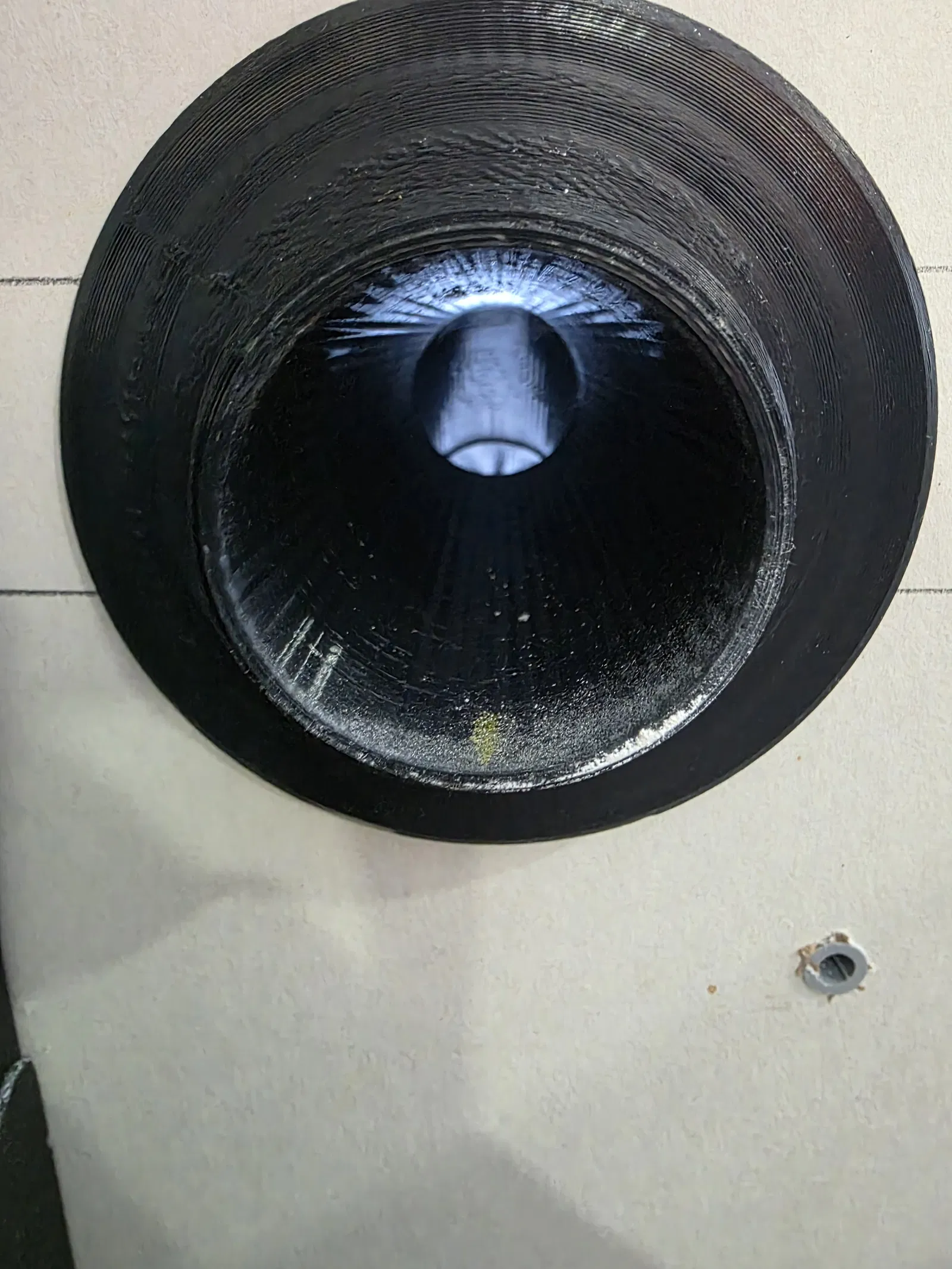

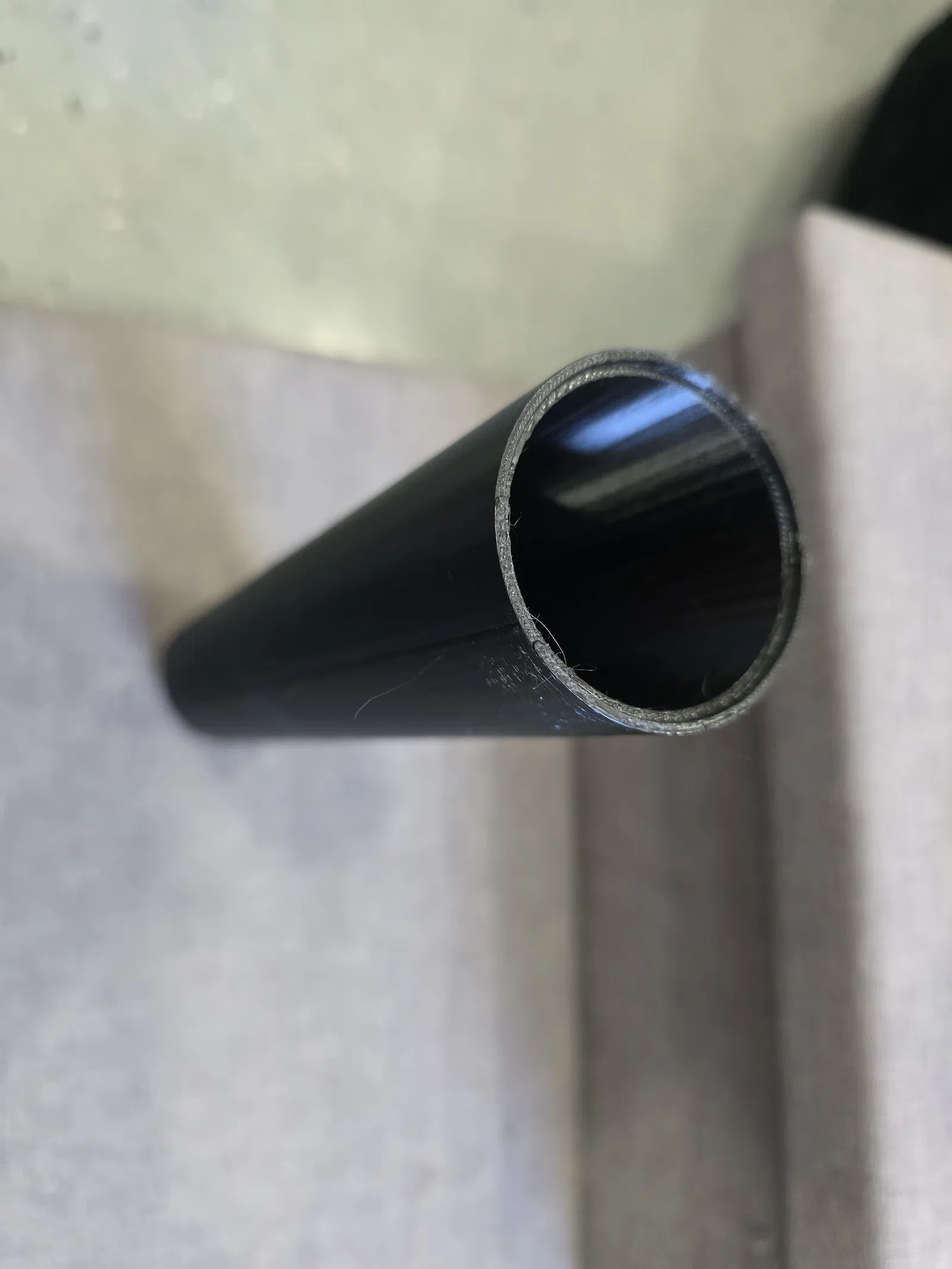

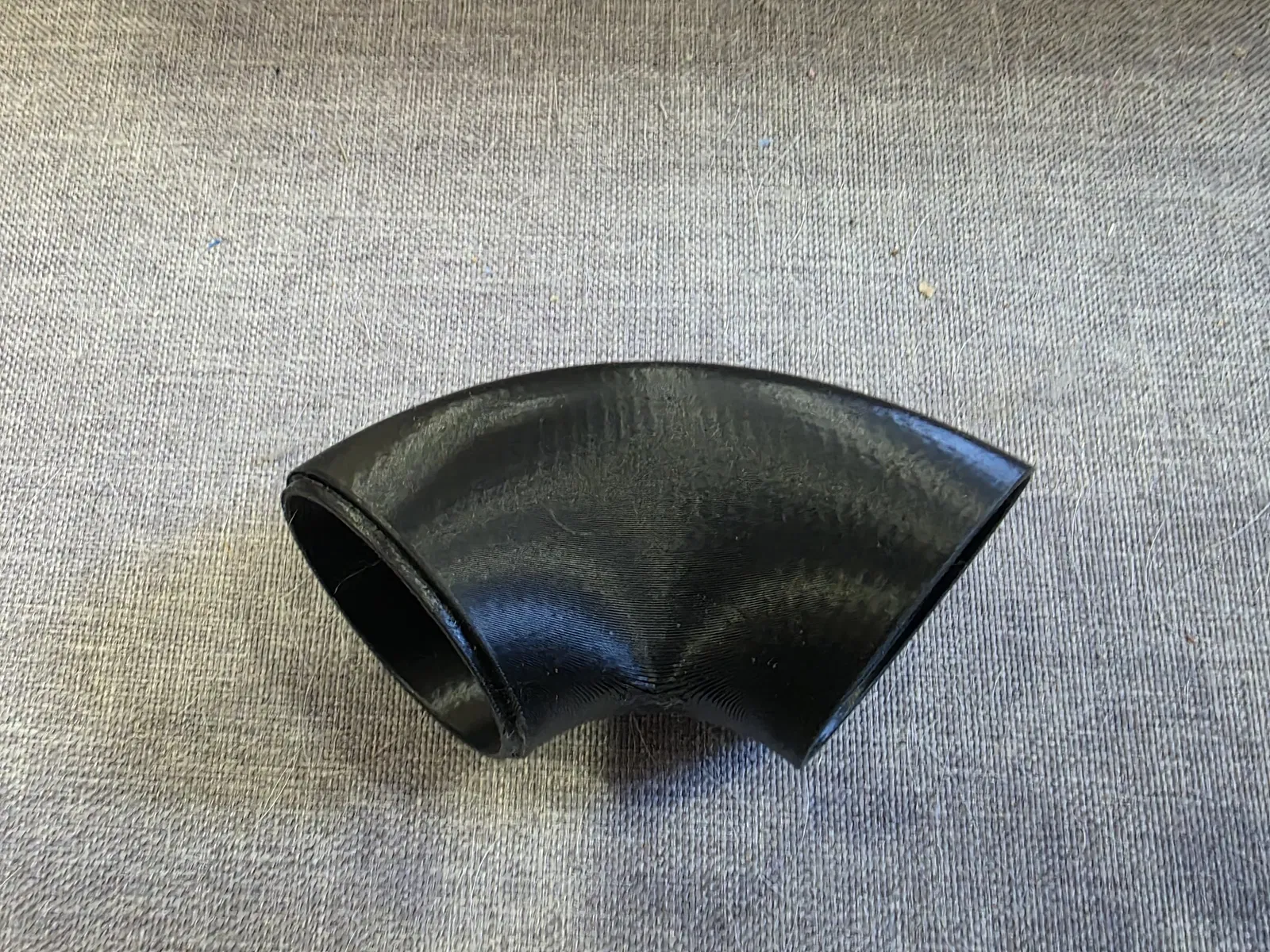

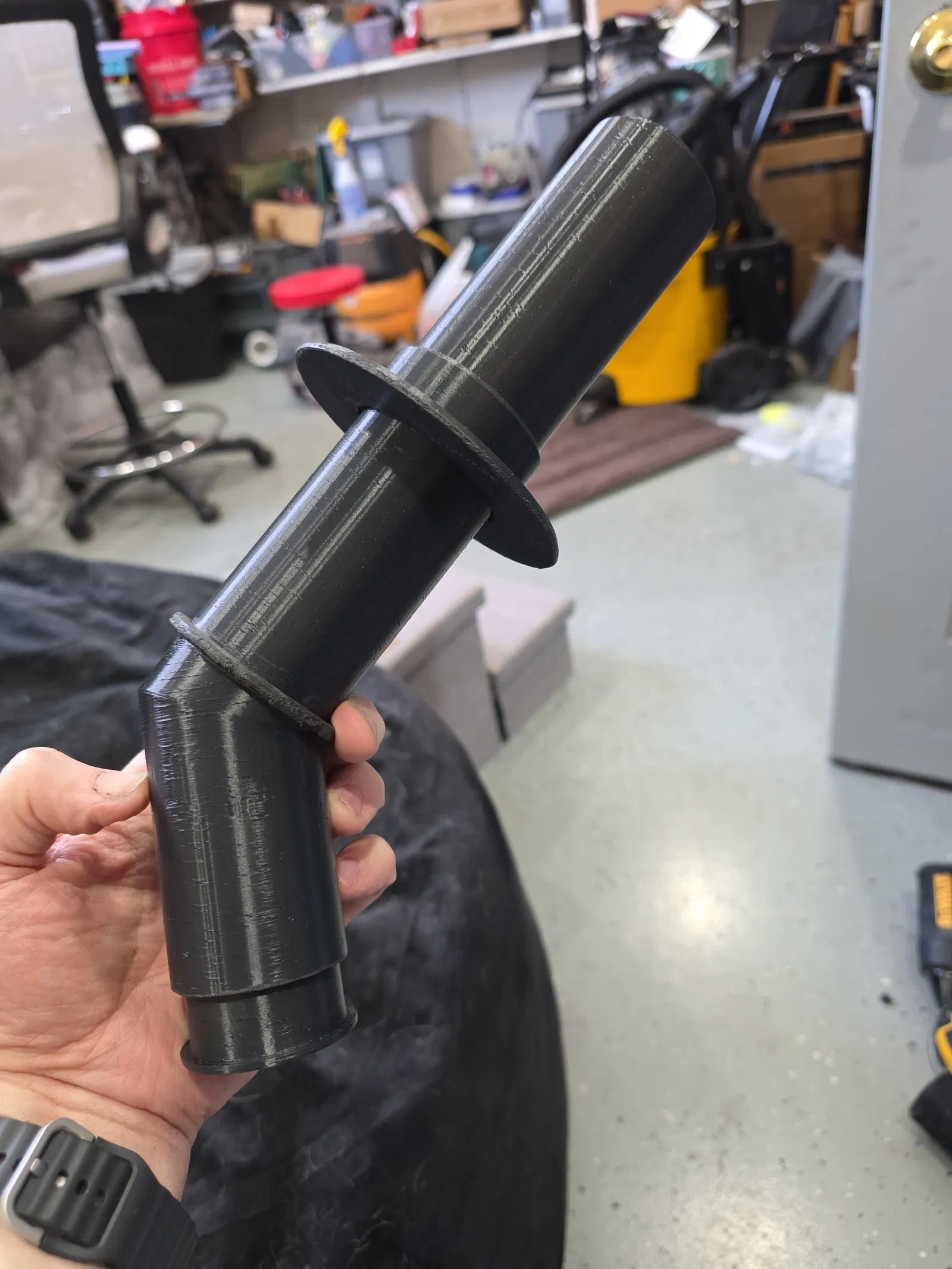

Bạn có thể cắt ống theo chiều dài cần thiết bằng pipe cutter, hoặc dùng slicer để cắt cho vừa. Ống gió và các co đều là 50mm, nên mình dùng mũi khoét lỗ 2" cho tường ngoài là vừa khít. Mình bôi silicone lên phần cổ (molded collar), đẩy cho sát phẳng với lớp siding, rồi từ phía trong mình luồn cái vòng cổ tháo rời (removable collar) vào và hàn/dán cố định bằng Weld-On. Mình có thiết kế một cái kệ để đặt quạt ống gió lên, và siết giữ bằng đai siết ống 4" (4" hose clamps). Cuối cùng mình cần kê cho cái kệ cách tường khoảng 25mm, nên mình làm nhanh vài miếng spacer để lót phía sau—nếu bạn cũng cần thì dùng luôn. Trước khi hàn/dán, mình chà nhám nhẹ từng mối nối bằng giấy nhám 320 grit.

In trên Centauri Carbon
0.20 Layer Height
100% Infill
Elegoo ASA
SUNLU Matte Black PETG

Hon & Guan 4" Inline Duct Fan
https://www.amazon.com/dp/B0DK5HC3TB?ref_=ppx_hzsearch_conn_dt_b_fed_asin_title_1&th=1

4" Hose Clamps
https://www.amazon.com/Adjustable-Stainless-Steel-Clamps-Ducting/dp/B07HVBLVD2/ref=sr_1_7?dib=eyJ2IjoiMSJ9.pNaOfvQT-ekiDC-WIbHVSDW7kXhSKOgV57rAw3qWP3JBDe-sNWfpB9ipAcV7kk58GVz05Y6sg29CezUshOA8mgzVGfzi29vKA3xEkANmciSE0uBIQ3jtByGo4ha1m0rxw6E1DGvRqI_YNuQNksMTF-A0Qspc_oLlZ2jhhbA65K5gg-BXASbGODaJuEJu0KP4tw9db8PoLJdEA5YCnuirm0k5xZYG35Hjd0DPxDcp6kI.gYLuZ1nL06YHOG0NSROrD0mMlPyjFdKFHfvi_tv6S80&dib_tag=se&keywords=stainless%2Bsteel%2Bhose%2Bclamps%2B4%22&qid=1771528427&sr=8-7&th=1

Weld-On #3
https://www.amazon.com/gp/product/B0149IG548/ref=ewc_pr_img_2?smid=A1P2GRPKFIY2B9&psc=1
