Hộp Meshtastic NRF52 Car Solar Node (WIP)

ĐÂY LÀ BẢN WIP

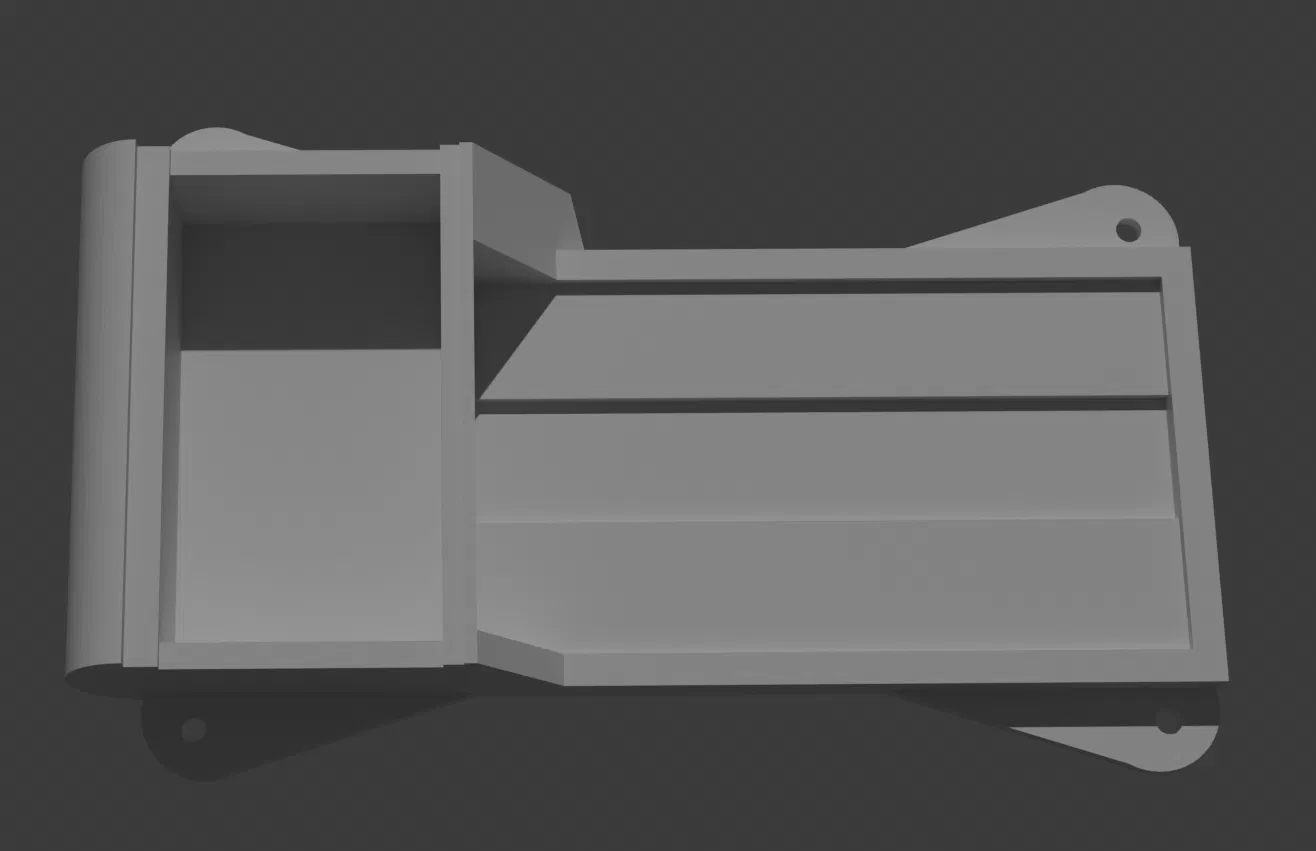

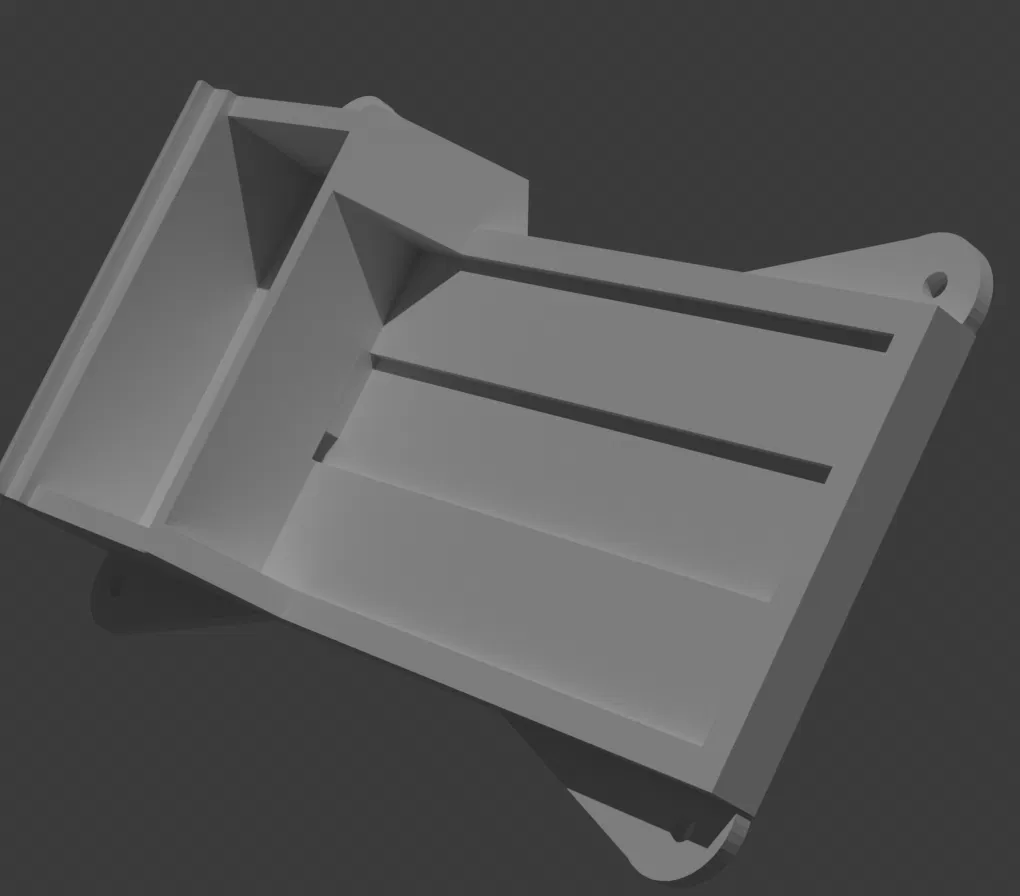

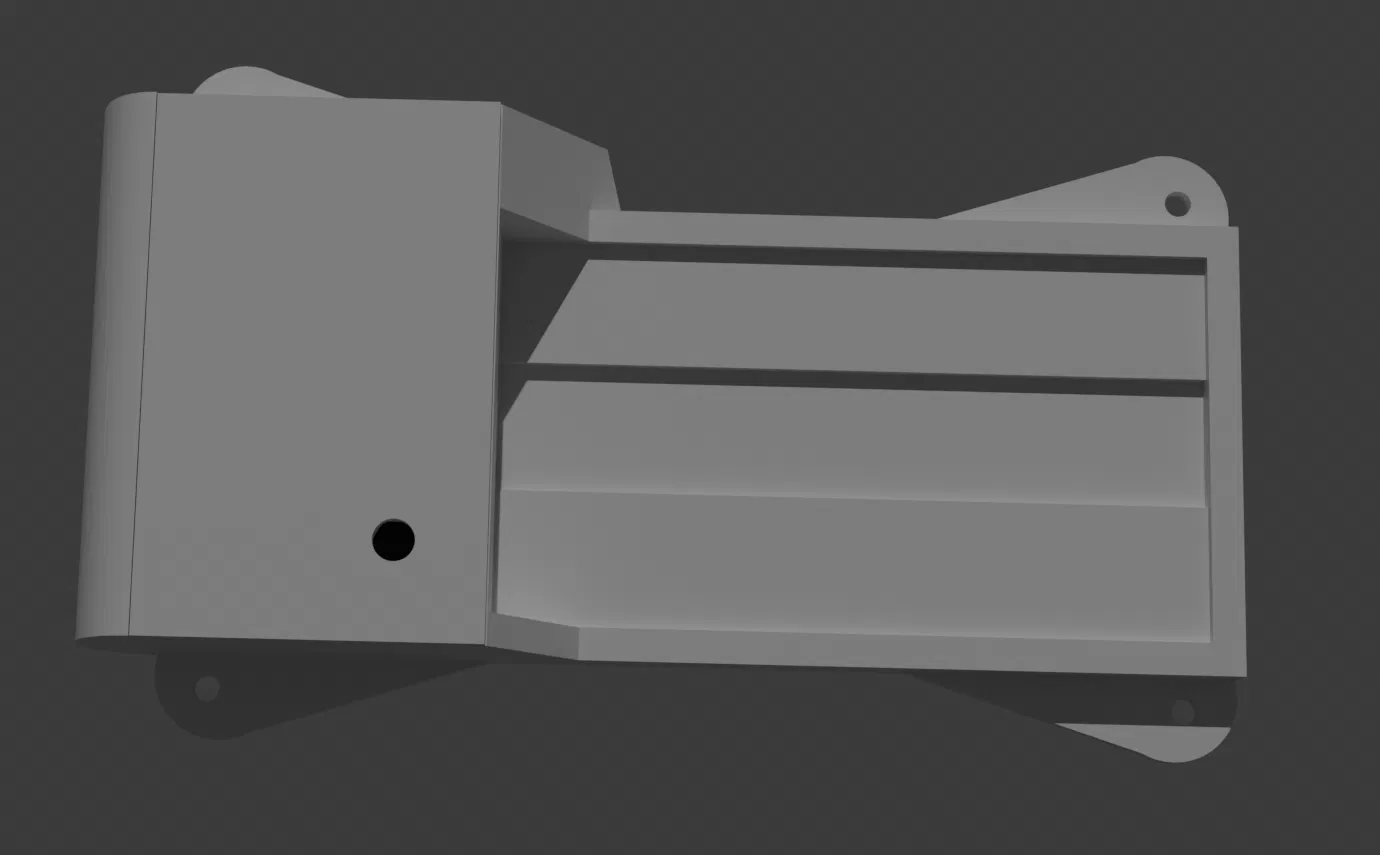

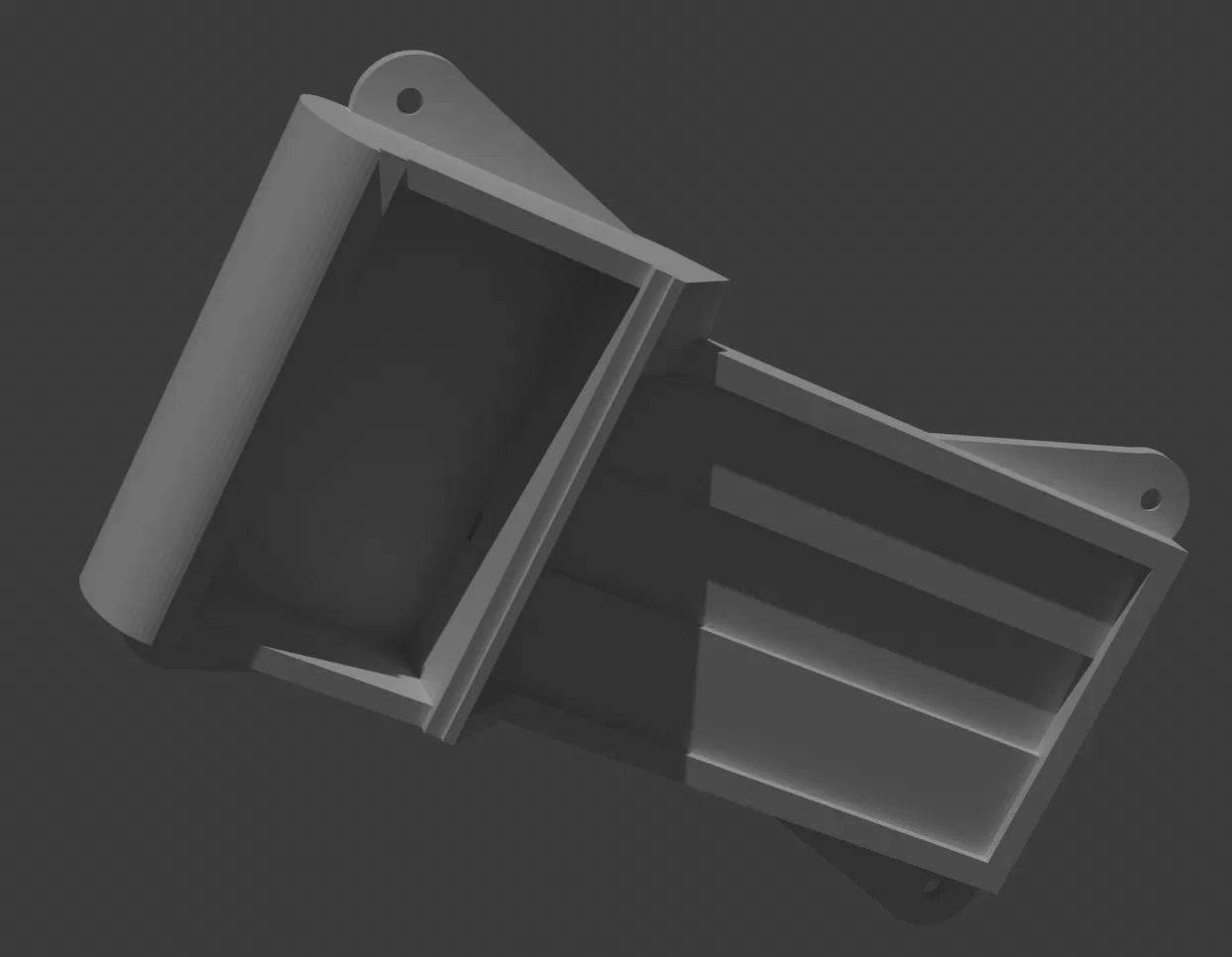

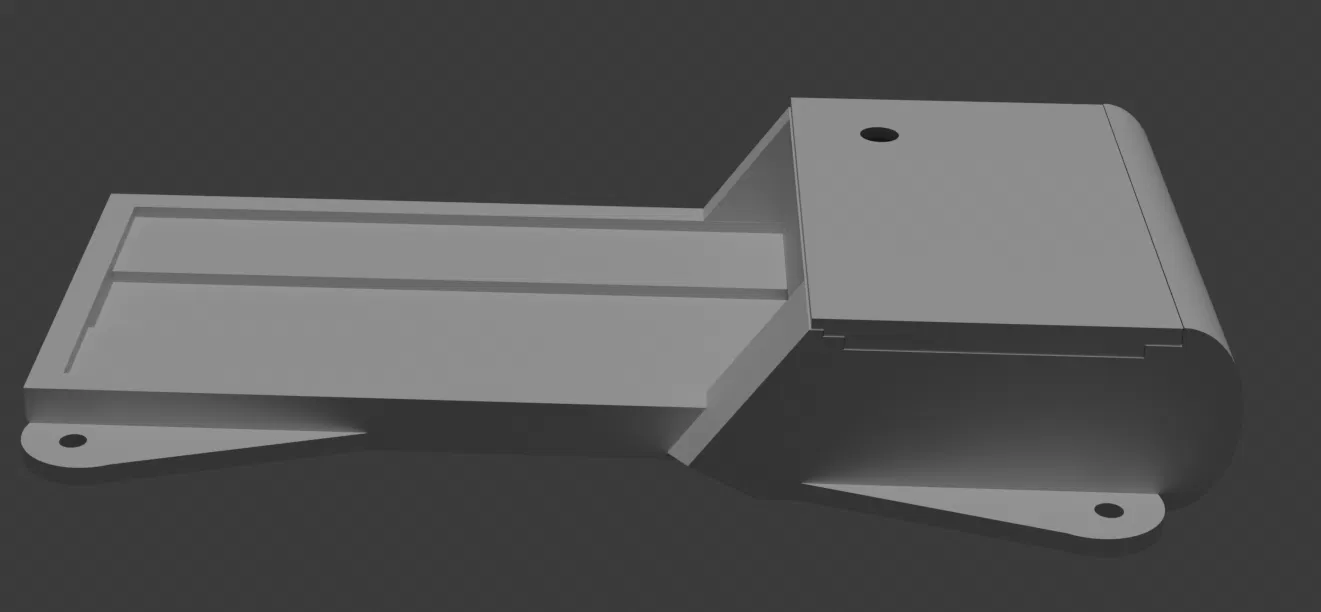

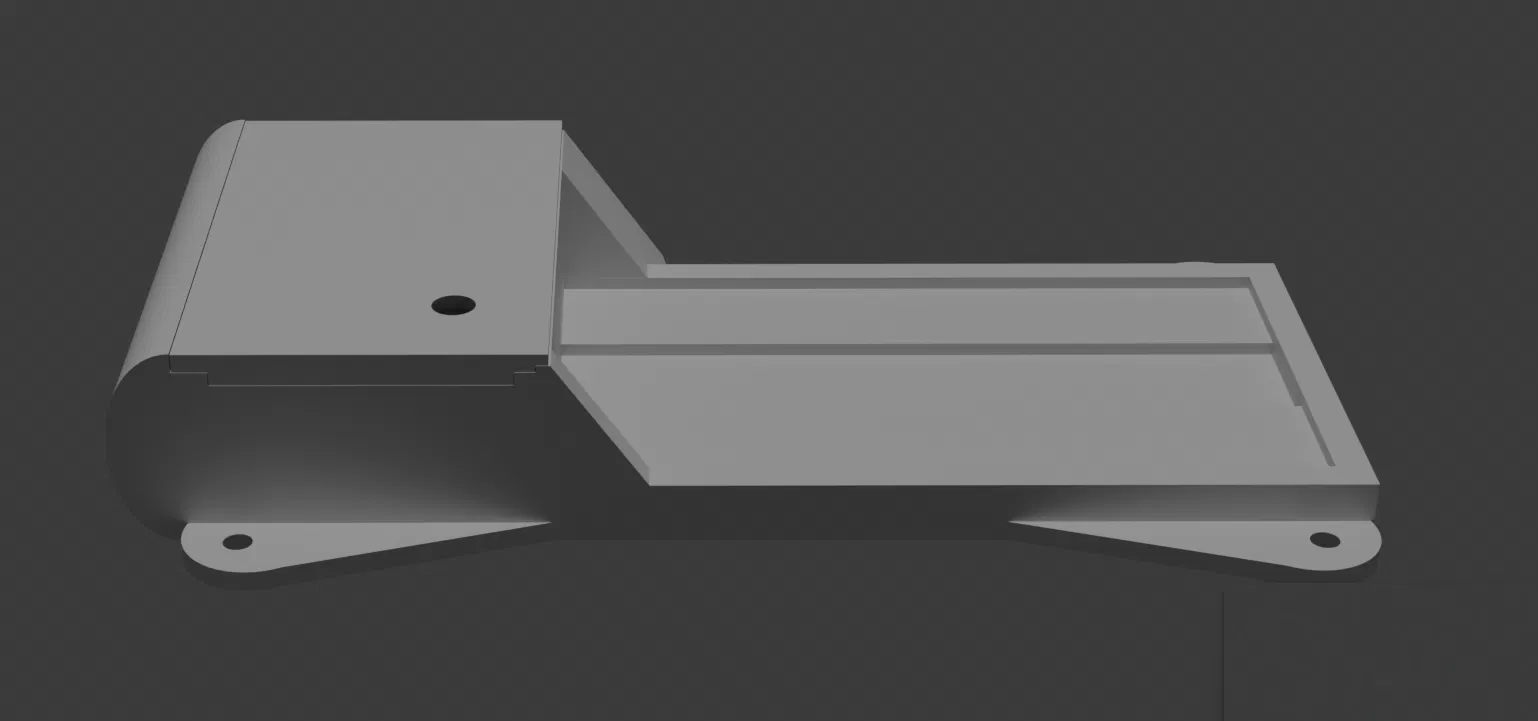

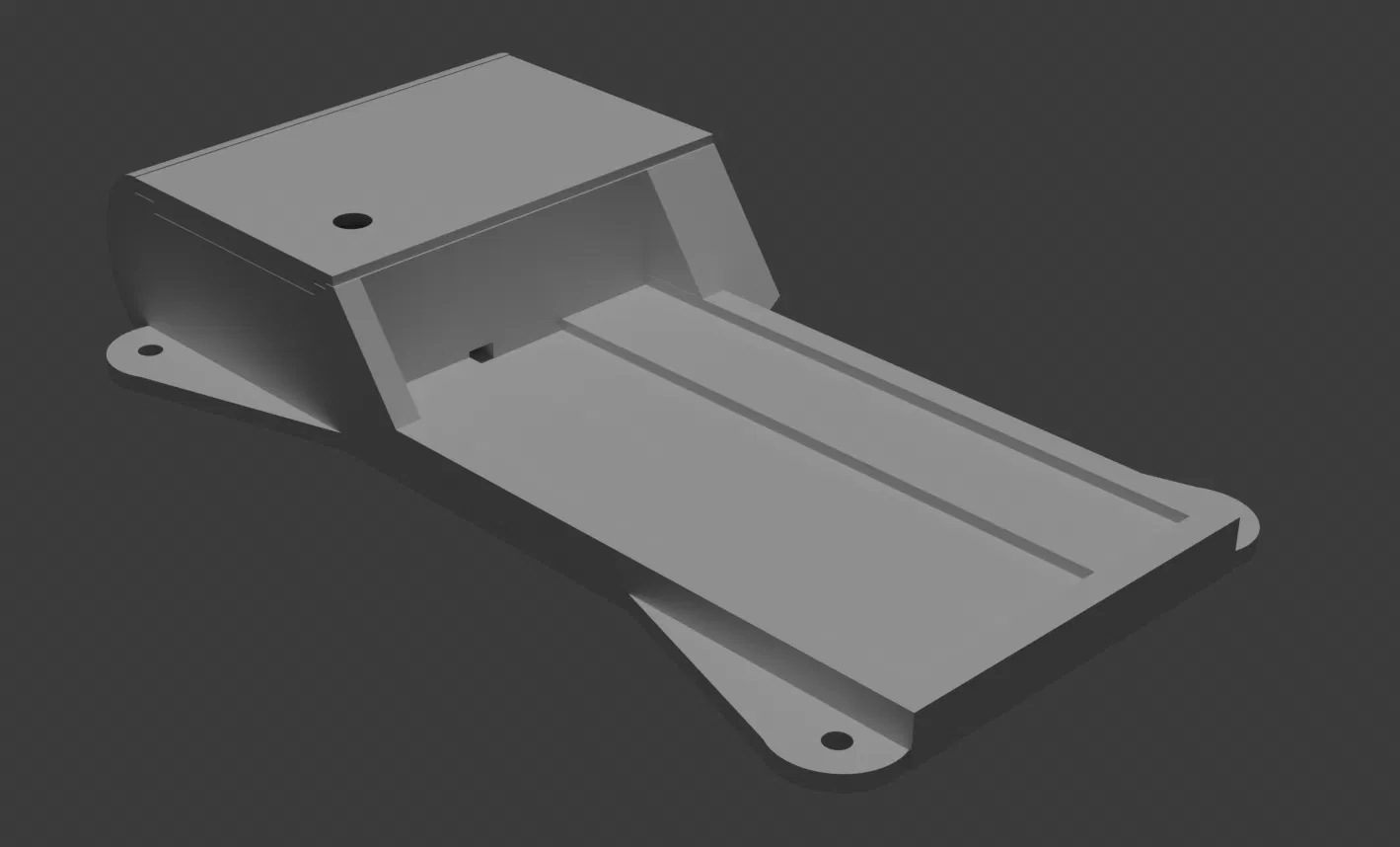

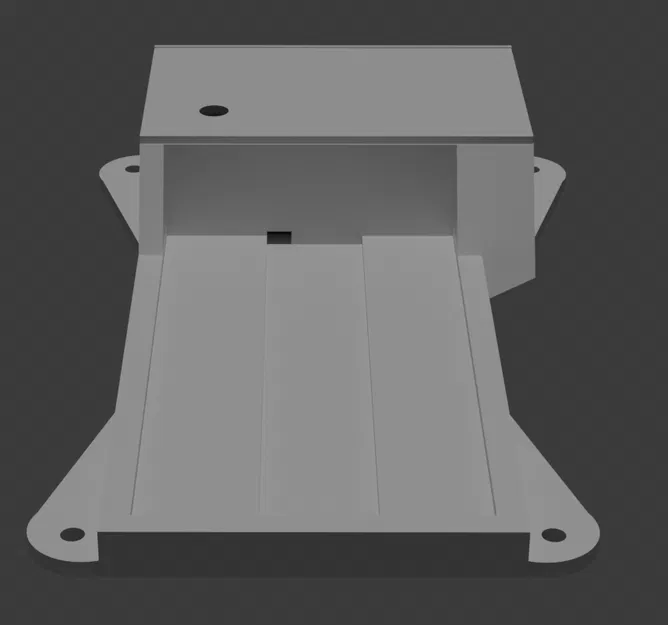

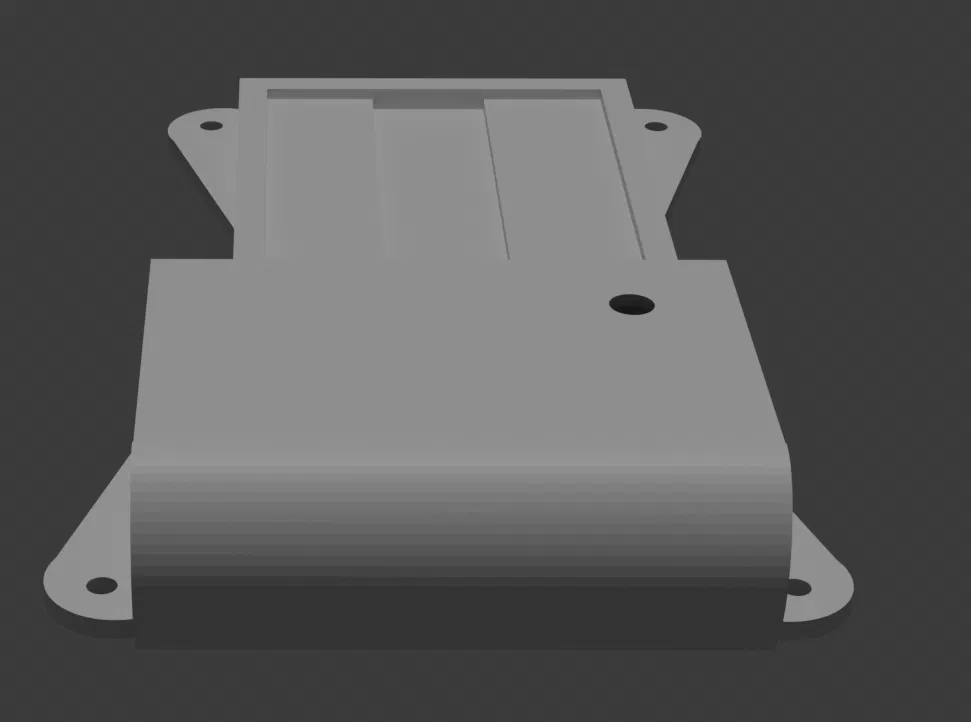

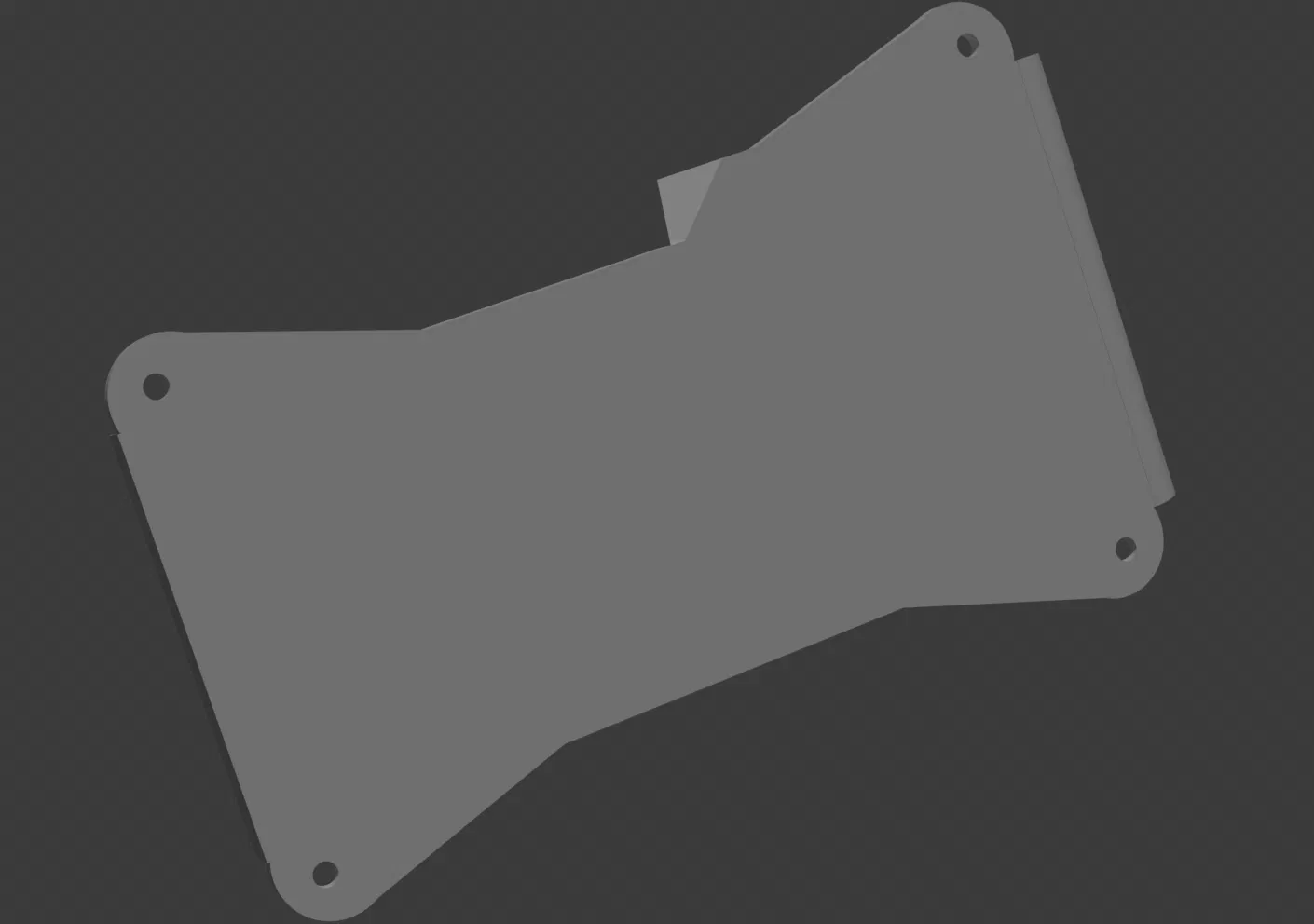

Node năng lượng mặt trời này được thiết kế để đặt trên nóc xe và cố định bằng nam châm. Vỏ được thiết kế để lắp ráp bằng silicone. Đây là phiên bản V1 và có thể chưa có kích thước chính xác cho phần gắn (mounting) hoặc nắp. Ở trạng thái hiện tại, mẫu vẫn chưa hoàn thiện nhưng đã có đầy đủ các thành phần cần thiết để có thể hoạt động.

Ý tưởng của phần này là dùng một bo NRF (NRF board) đi kèm mạch sạc năng lượng mặt trời (solar charger circuit) và đặt bên trong hộp đi kèm. Hiện tại chưa có các điểm bắt/điểm gắn (mounting points) bên trong hộp, nên bạn cần tự cố định linh kiện bằng loại keo/dán (adhesive) tùy chọn.

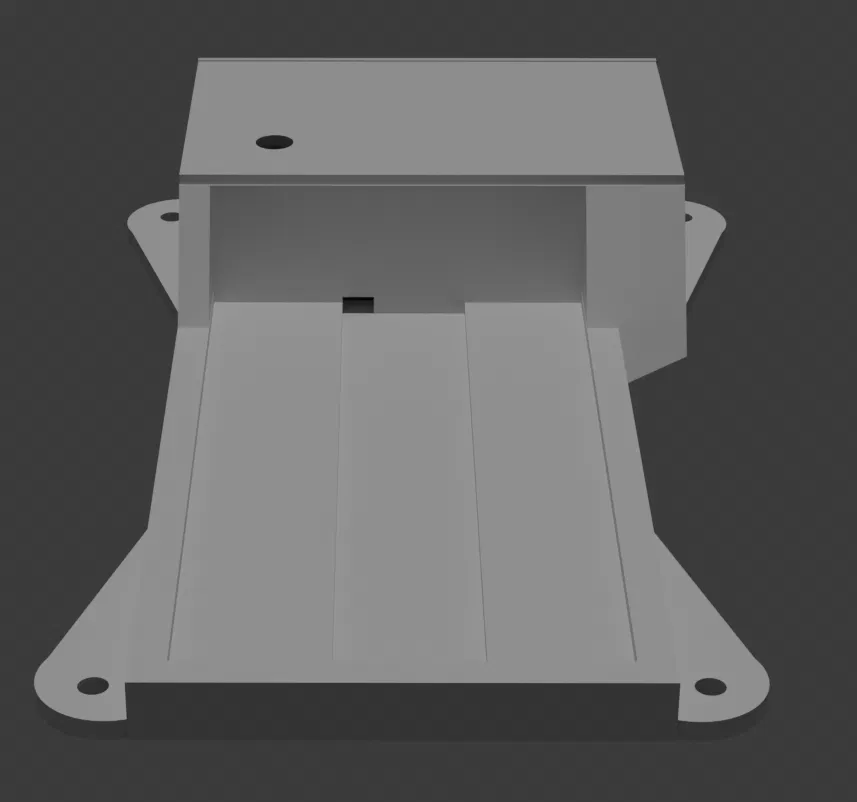

Khu vực đặt tấm pin (solar panel) được thiết kế để dùng chính tấm pin làm gioăng/đệm kín khi bơm silicone. Có một lỗ đi dây (pass-through) vào trong hộp, lỗ này cũng cần được trám kín. Nắp hộp được thiết kế để gắn và làm kín bằng cùng phương pháp: silicone.

Cổng anten có thể không đúng kích thước và có thể cần chỉnh trước hoặc sau khi in. Vỏ này dùng đầu nối SMA đi kèm với đa số thiết bị Meshtastic, NHƯNG KÍCH THƯỚC TRÊN VỎ CÓ THỂ KHÔNG CHUẨN. Nhắc lại, vỏ này vẫn đang trong quá trình thiết kế và có thể thay đổi.

Cảnh báo: Không in bằng PLA, vì sẽ bị cong vênh.

ĐÂY LÀ BẢN WIP
