Bracket gắn túi Chiclew 3L cho VMAX New VX2 E-Scooter (VX2 Hub/Gear)

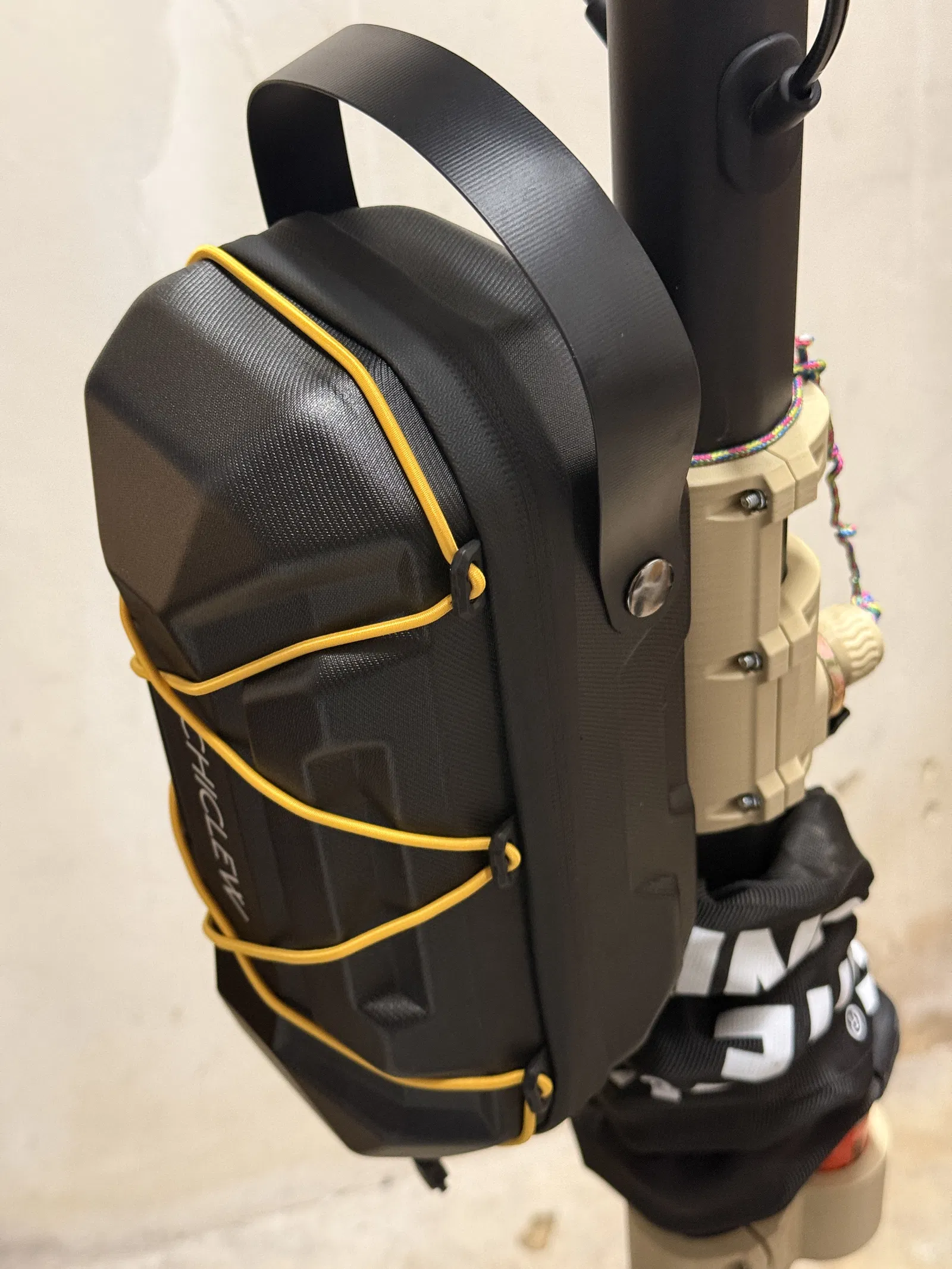

Một cái bracket giúp cố định đúng chuẩn túi Chiclew Scooter bag lên VMAX New VX2 (Hub/Gear).

Chỉ siết ốc vừa đủ để bracket ngồi khít đúng vị trí. Việc có một khe hở giữa phần clamp và phần slider là có chủ đích và nằm trong thiết kế. Đừng cố siết ốc cho tới khi hai phần sát rịt (flush), vì có thể gây hư hỏng.

Material:

Part

Amount

Info

Chiclew 3L bag

1

https://www.amazon.de/dp/B0DHTNJXB5?th=1

M4 self locking nut

6

M4x12 hexagon socket head screw

6

VMAXChiclewClamp_v1.0

3

Khuyến nghị dùng filament chịu tải cơ khí tốt như PETG. Mình in các phần với 3 walls, nozzle 0.4mm, 4 lớp top và 4 lớp bottom, và 15% adaptive cubic infill.

VMAXChiclewSlider_v1.0

1

Part “VMAXChiclewClamp” có một phần khoét nhỏ hỗ trợ in (print-help-cutout) ở các lỗ, phần này nên được đặt hướng lên trên khi để trên printplate.

Với cơ chế kẹp (clamping mechanism) của túi Chiclew, rất quan trọng là đặt part “VMAXChiclewSlider” sao cho phần khoét của slider (slider cutout) hướng xuống printplate, đúng như hình bên dưới. Túi Chiclew cần một cạnh sắc để cái clip của nó bấm (snap) vào.

Nếu bạn có góp ý, đề xuất hay nội dung tương tự, cứ liên hệ mình nhé.
