Prusa CORE One Honeycomb Wall (HSW) – Vách tổ ong gắn hông máy

Prusa CORE One HSW!

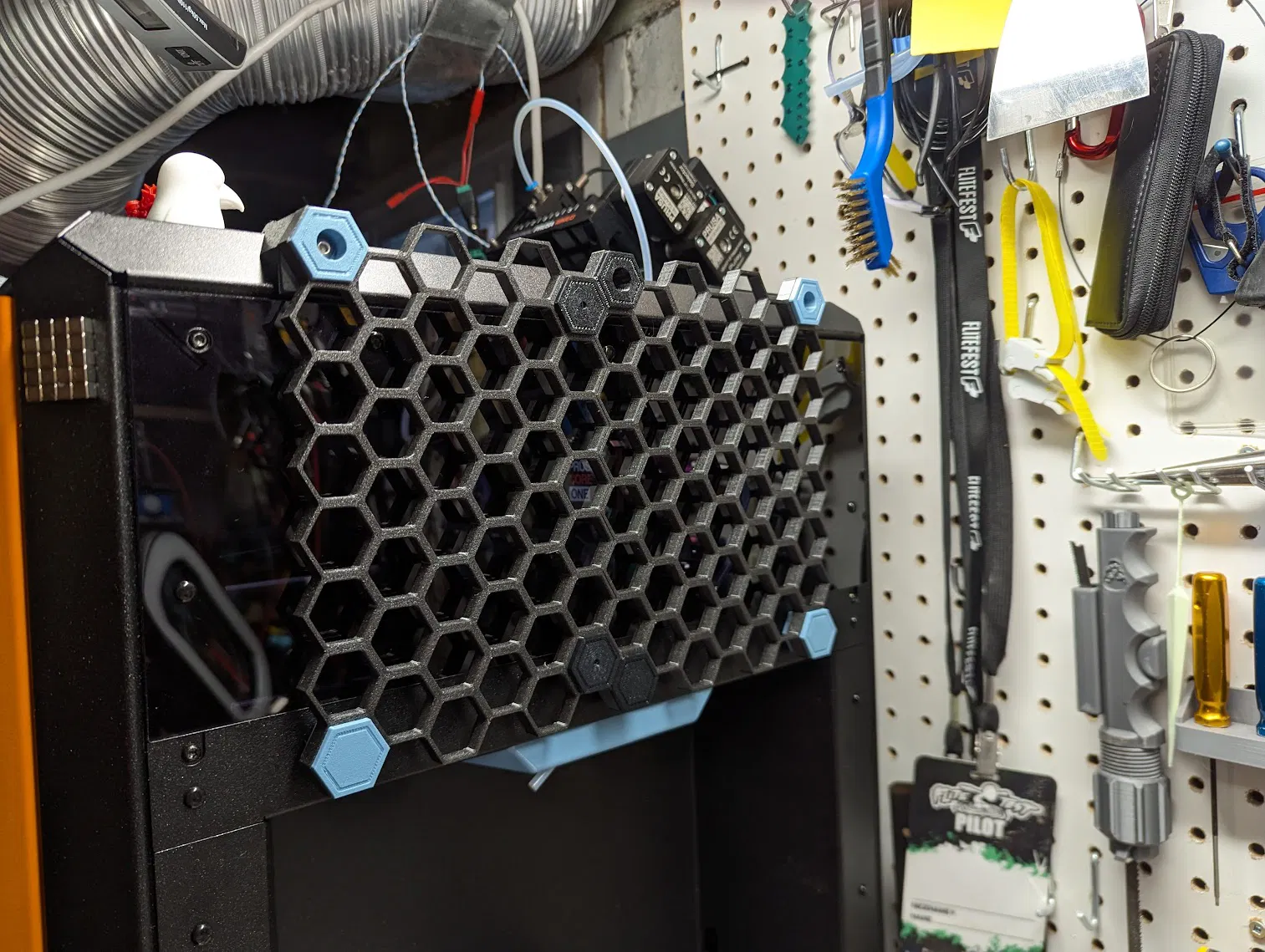

Đây là một giải pháp honeycomb storage wall (HSW) cho Prusa CORE One. Mình chỉ cần vài món dụng cụ/phụ kiện hay xài để trong tầm tay, và bộ này đáp ứng đúng nhu cầu đó!

Có thể gắn ở bên trái hoặc bên phải máy, và dùng nam châm 10mm nên không cần chỉnh sửa gì trên máy in.

Do được treo/gắn từ góc chéo, phía trên có một cái móc; kết hợp với toàn bộ nam châm sẽ giúp tấm không bị trượt tuột ra sau khi dính vào. Cực kỳ chắc luôn!

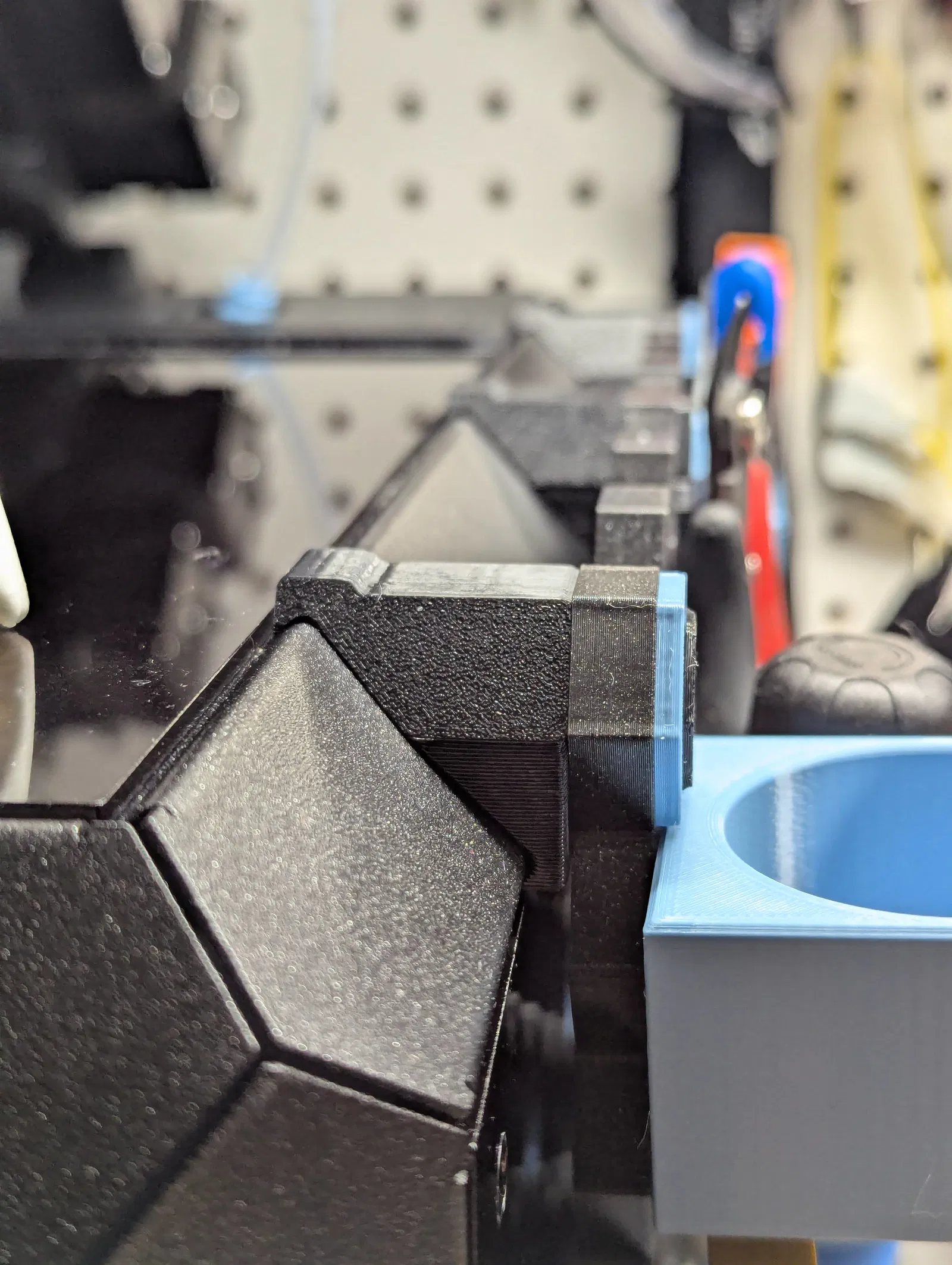

Có một khe hở 4mm giữa vách và tấm panel nhựa để tránh cạ chạm và trầy xước.

Có 2 kích thước vách. Bản 8x15 phủ trọn cả hông máy, còn bản 8x13 hẹp hơn một chút và là bản mình dùng. Mình cũng kèm thêm bản 8x11 in một plate (lớn nhất có thể in trên Core One) nếu bạn muốn lưới nhỏ hơn.

Cách in:

Khuyến nghị mạnh PETG/ABS/ASA; dùng nozzle và layer height nào cũng được. Mình thấy số perimeters mặc định đã dư xài.

In tất cả chi tiết đúng theo orientation trong STL. Các panel được chia làm 2 mảnh để có thể in trên plate tiêu chuẩn.

Phần cứng cần có:

• 3 ốc M4, khuyến nghị dài 10mm

• 12 nam châm neodymium tròn 10x3mm

File cần in:

Với một bộ vách “tiêu chuẩn”, bạn sẽ cần:

• Một bộ honeycomb wall - Bạn cần mỗi bên một nửa. In 2 cái cùng một bên sẽ không lắp được.

• 3 Angled Mounts

• 2 Top M4 Mounts

• 1 Top M4 Joiner (chọn loại lỗ bạn muốn)

• 1 Middle Joiner (tuỳ chọn)

• 2 Bottom magnet feet

• 1 Bottom Magnet Joiner Feet (chọn loại lỗ bạn muốn

Bạn cũng rất có thể sẽ muốn in thêm 3 hole caps để che ốc M4, có trong mục Accessories.

Nếu vách là một mảnh liền, hãy đổi “joiner wall mount” sang “M4 wall mount” thường, bỏ qua middle joiner và đổi “joiner bottom foot” sang thêm một “magnet foot”.

Lắp ráp:

1. Bắt đầu bằng cách đặt 3 nam châm vào mỗi top anchor. Nhớ đảm bảo tất cả cùng chiều!

2. Đặt nam châm vào từng bottom foot.

3. Ghép vách bằng các joiner. Wall mount ở phía trên, magnet ở phía dưới.

4. Ấn các wall mounts vào hai góc trên, và các magnet feet vào hai góc dưới.

5. Khi vách đã ráp xong, bắt ốc M4 xuyên qua top mounts và vào anchors. Bạn có thể đừng siết chặt hẳn cho tới khi canh anchors đúng vị trí trên máy.

6. Móc phần hook trên cùng vào mép kim loại phía trên rồi hạ tấm xuống cho tới khi toàn bộ nam châm “tách tách” dính vào.

7. Siết chặt ốc M4, vậy là xong!

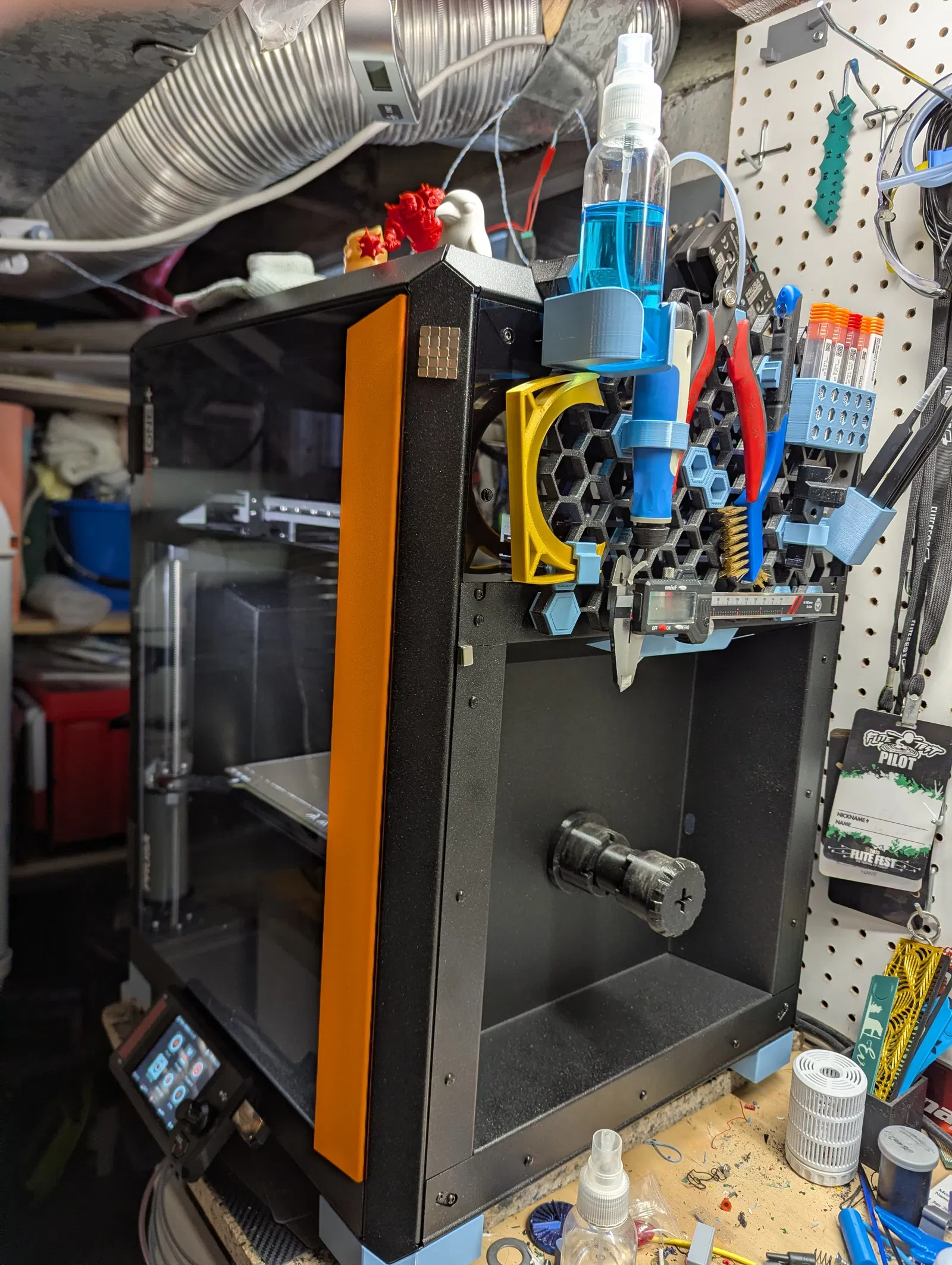

Mình đã gắn đầy đồ lên lưới theo nhu cầu của mình, mà vẫn không hề nhúc nhích. Mình thử kéo bằng cân hành lý và lên tới 5kg rồi mới dừng. Nếu bạn nghĩ cần bám chắc hơn nữa, bạn luôn có thể đặt thêm một nam châm lớn ở mặt trong của vỏ máy, ngay vị trí anchors bám vào.

Bạn cũng có thể thêm anchor thứ 4 ở phía trên!

Lưu ý cho ai có mod nắp (lid mods):

Cơ chế bám dựa vào việc có thể móc lên mép trên của tấm panel nghiêng, và hoạt động ổn với nắp nhựa theo thiết kế gốc.

Tuy nhiên, một số mod top panel có thể ảnh hưởng nếu chúng tạo ra một khung vượt ra ngoài chu vi của nắp, làm cho móc không với tới mép để bám.

.

.

Accessories:

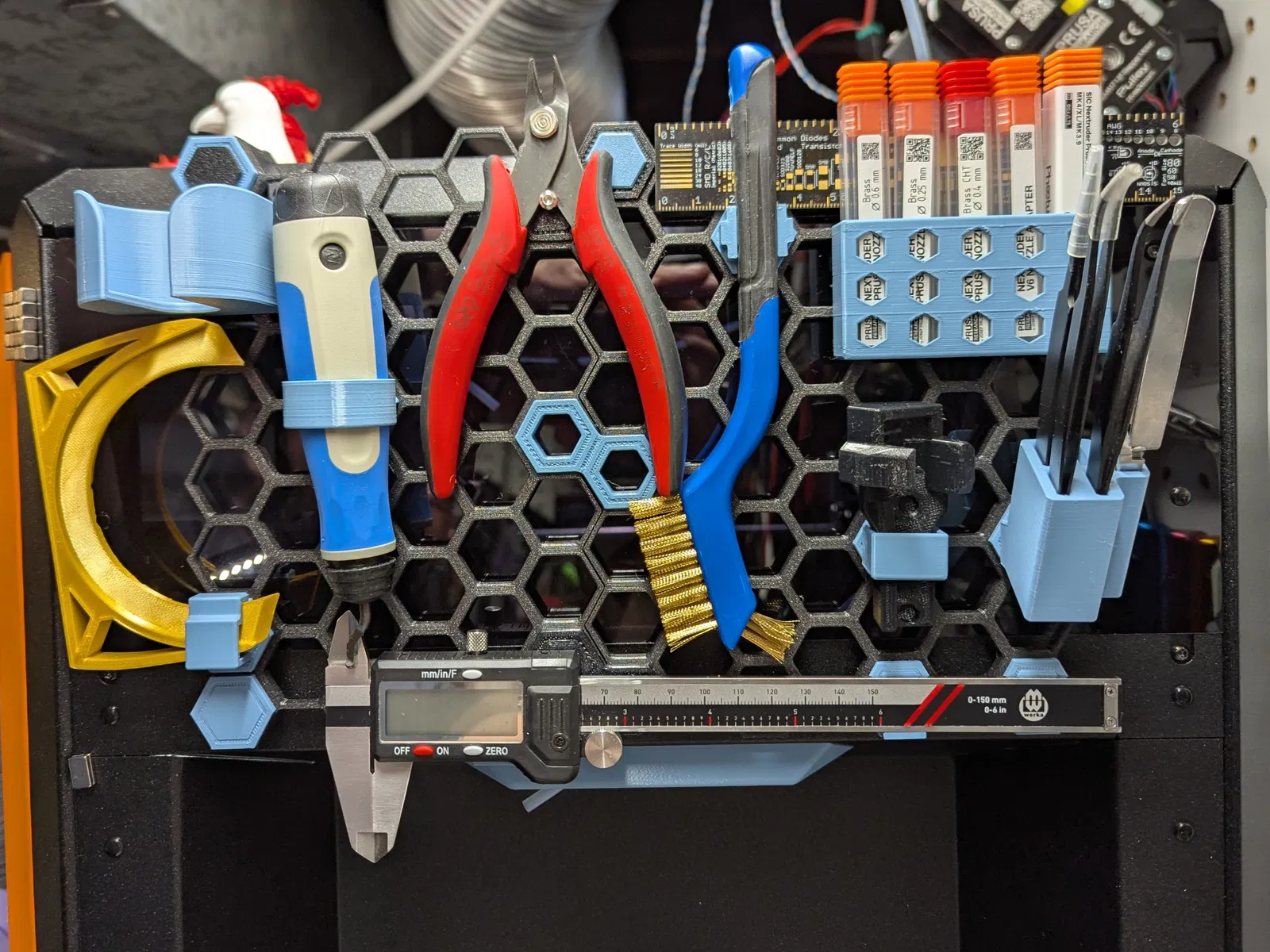

Mình cũng kèm các móc và phụ kiện mình đang dùng cho đồ nghề, hoặc nằm trong bộ file này hoặc là các model khác:

Ngàm kẹp thước cặp (caliper mount) có thể tìm ở đây:

Giá để Nextruder Nozzle:

Giá nhíp (Angled Tweezer holder):

Ngàm để chai (bottle mount) nằm ở đây dưới dạng file parametric:
