Panel Điện Bedrail Thùng Xe Tacoma (Ổ 12V & Cầu Chì)

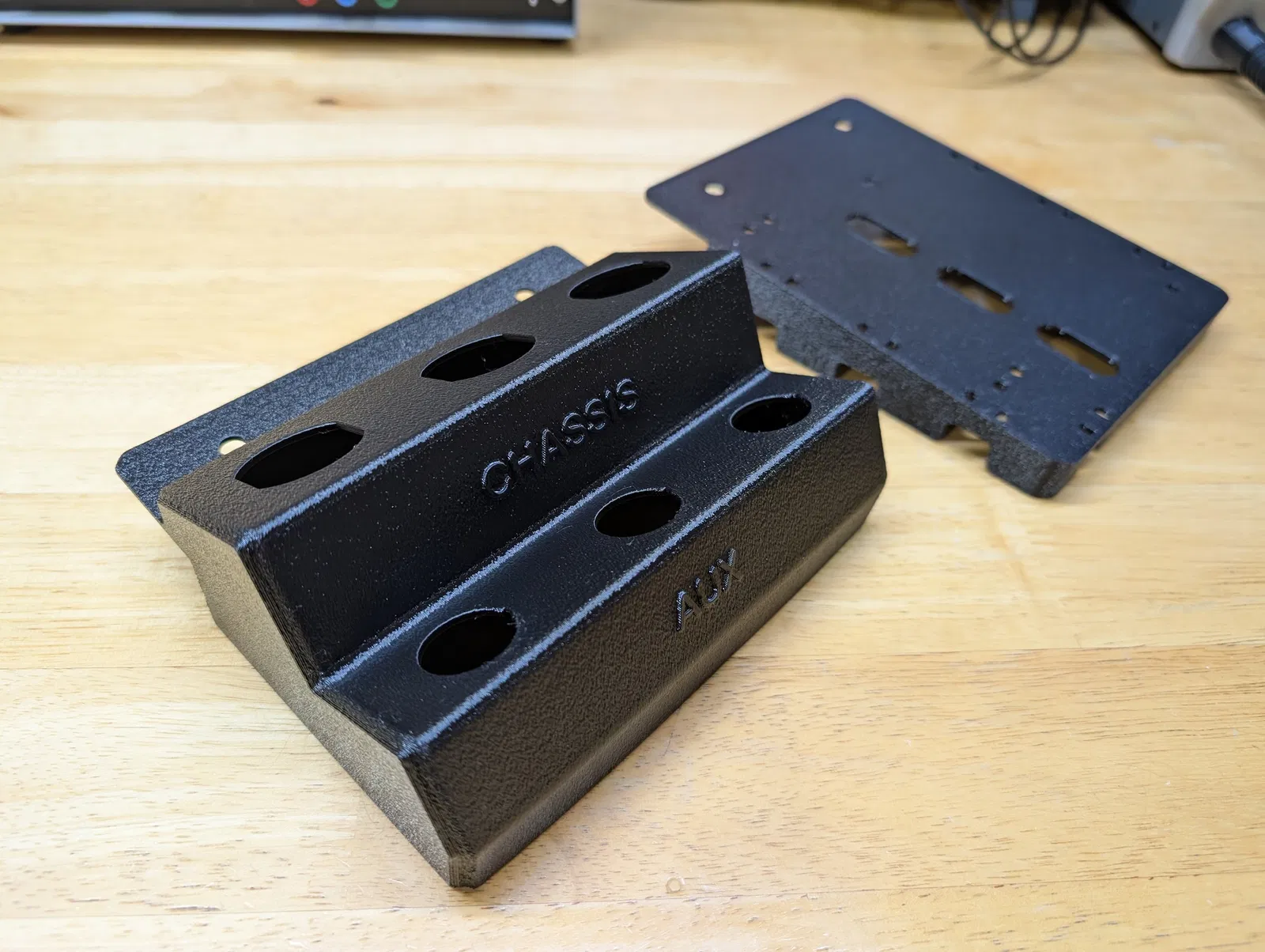

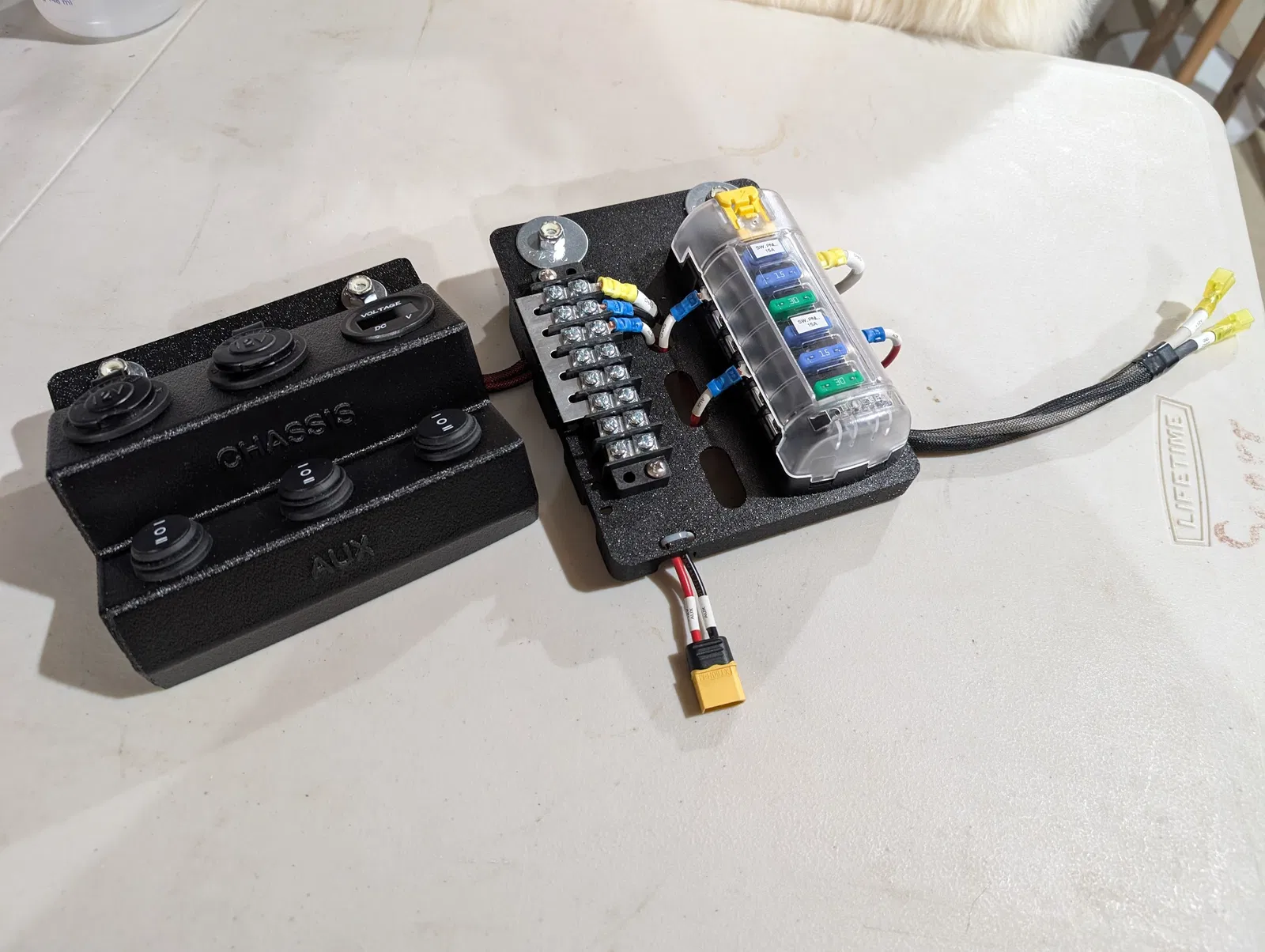

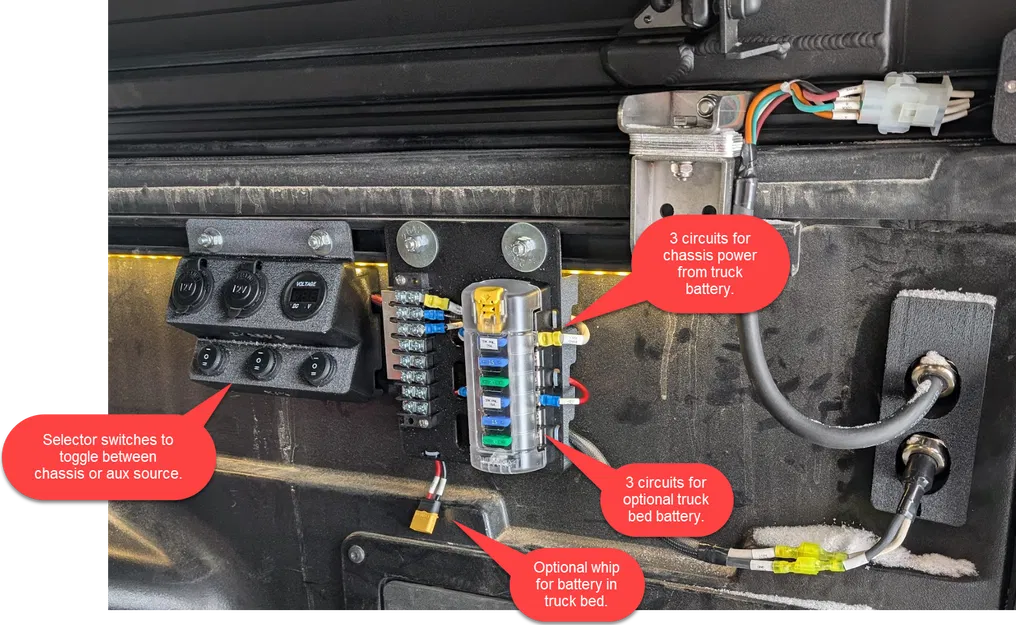

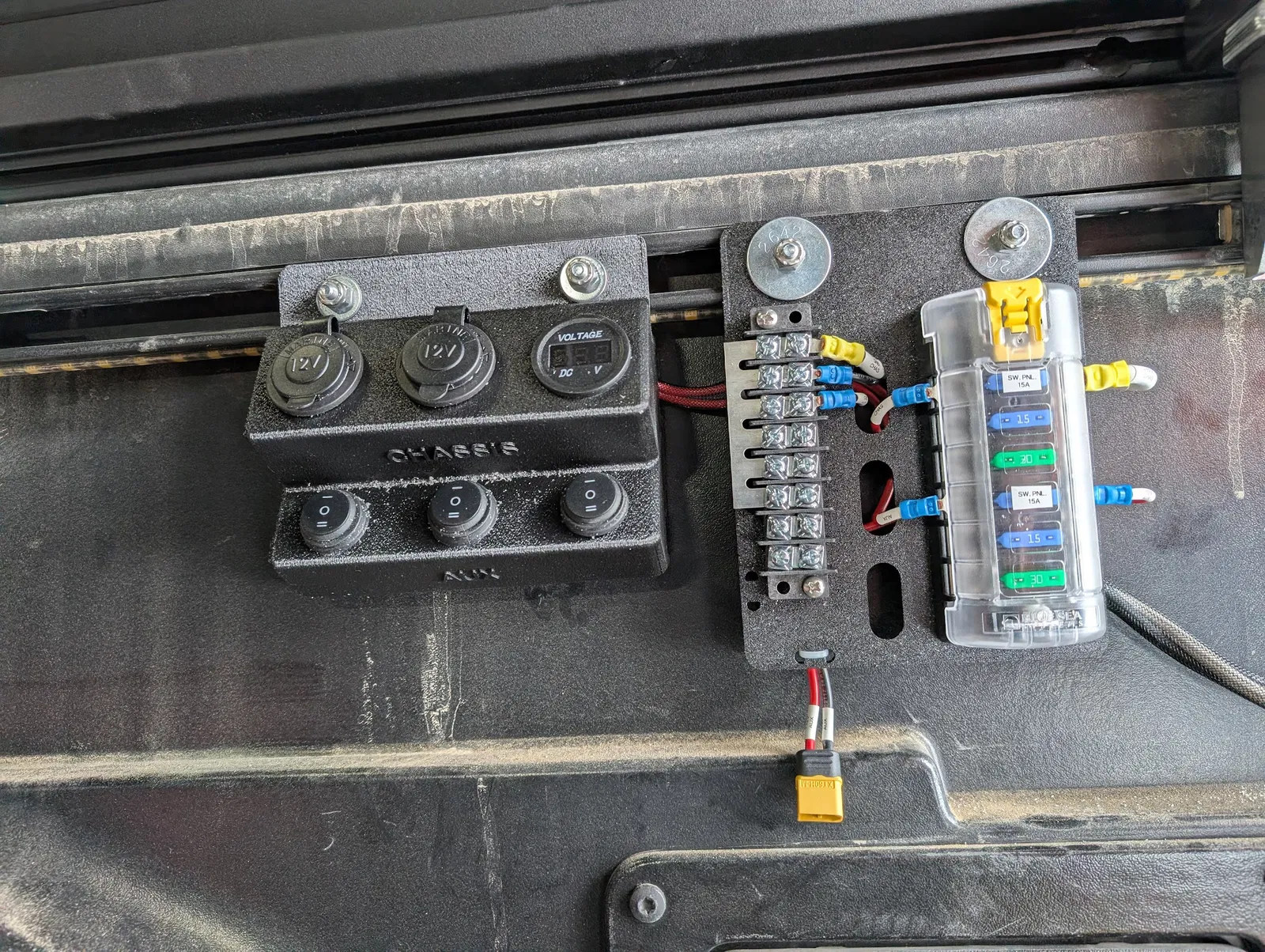

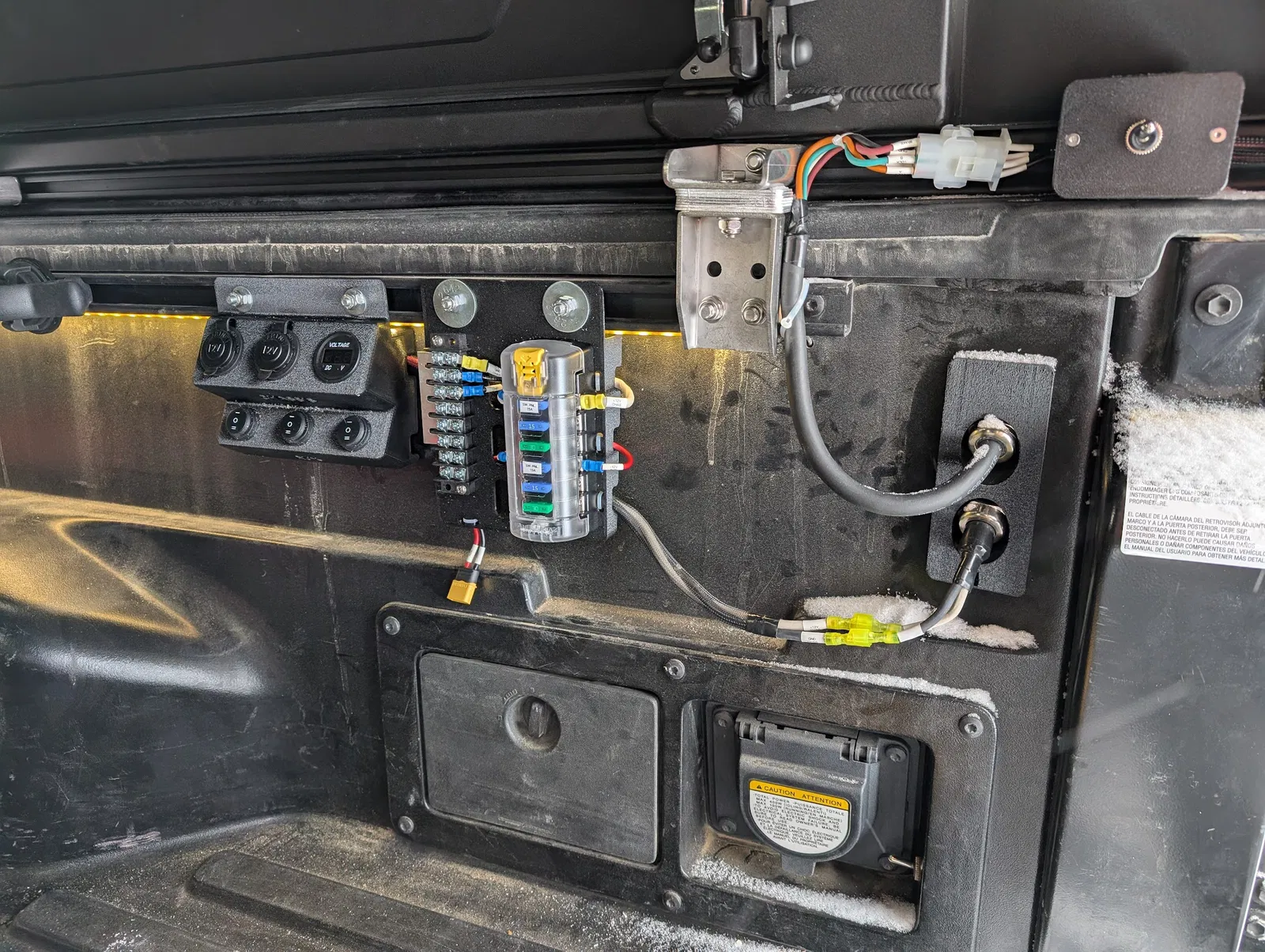

Mình làm mấy cái panel này để gắn ổ cắm nguồn 12V vô thùng xe. Có kèm một fuse panel và được nối với bình (battery) chassis của xe và một bình phụ (auxiliary battery) đặt trong thùng. Panel công tắc có ổ 12V và voltmeter, dùng công tắc 2 vị trí để mình chọn muốn cấp nguồn cho từng món từ bình nào.

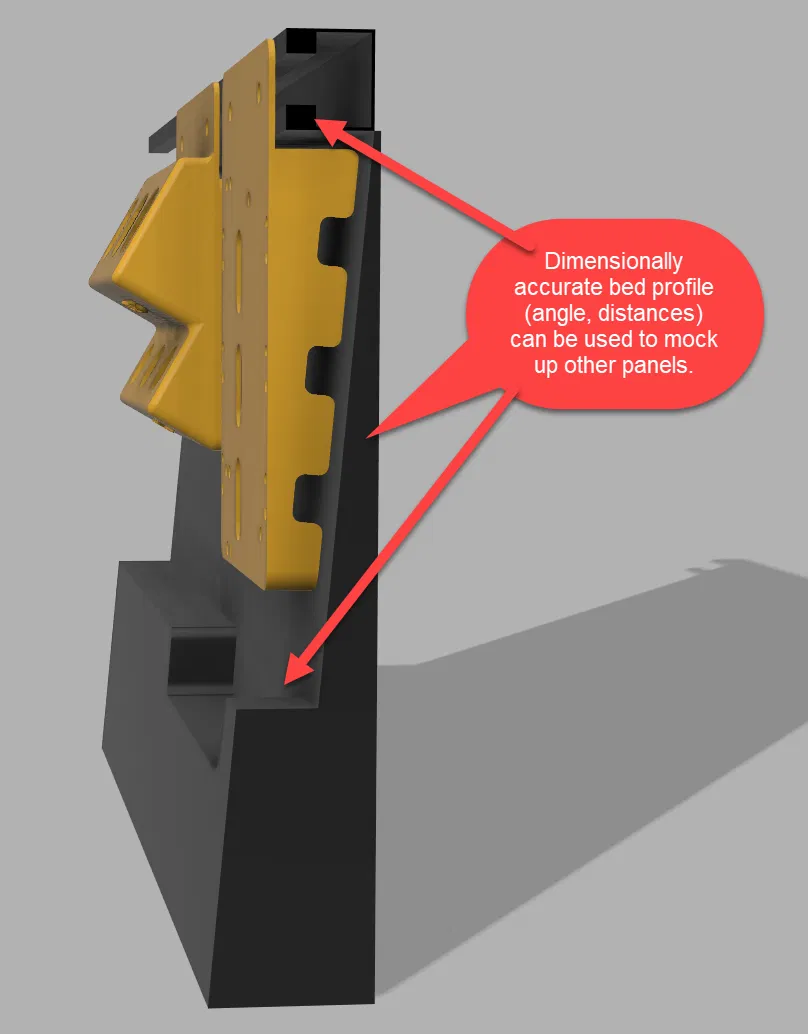

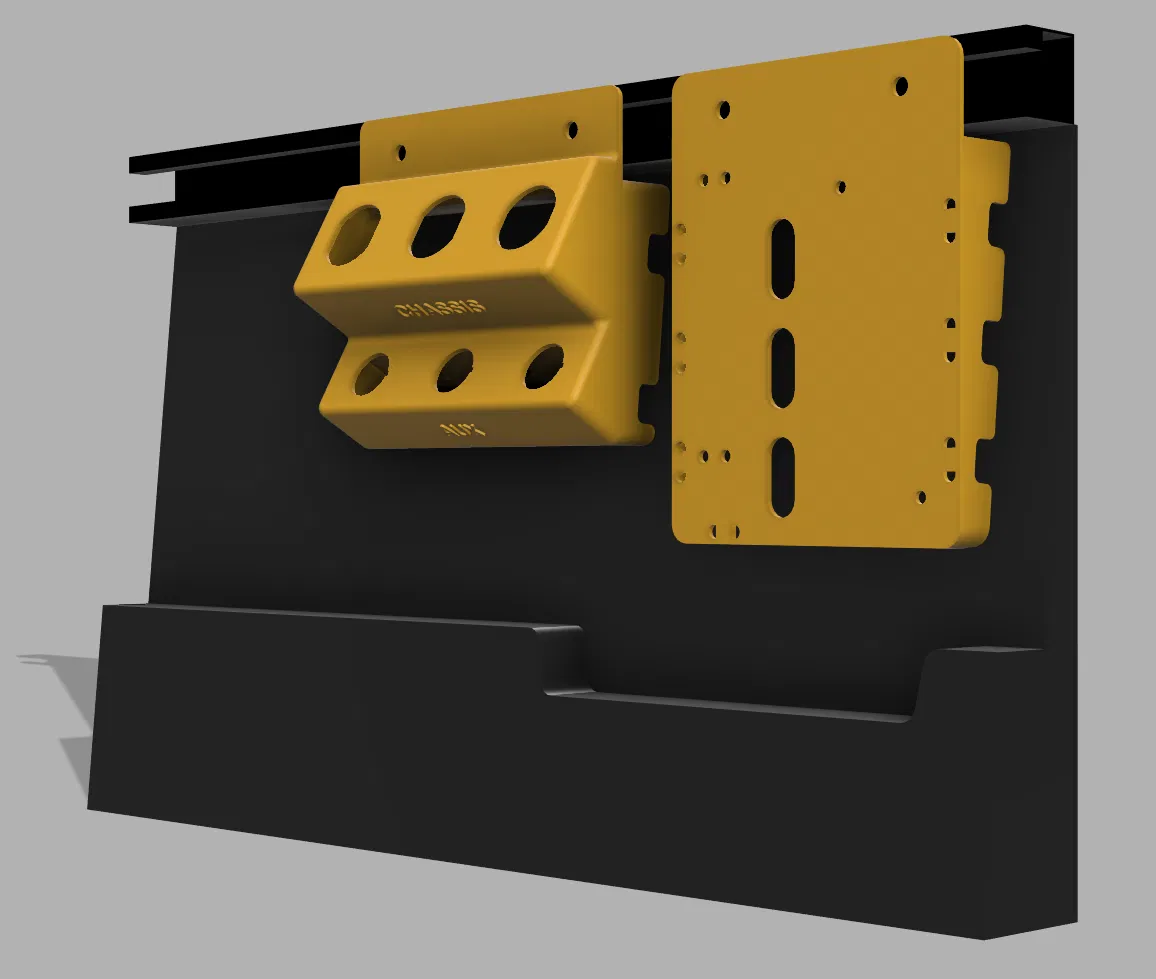

Mình cũng đính kèm profile chuẩn kích thước của thùng và bedrail Tacoma Gen 3, để bạn tự làm panel riêng mà vẫn fit. Xem các file .f3d đính kèm để chỉnh trong Fusion.

Vật tư đã dùng:

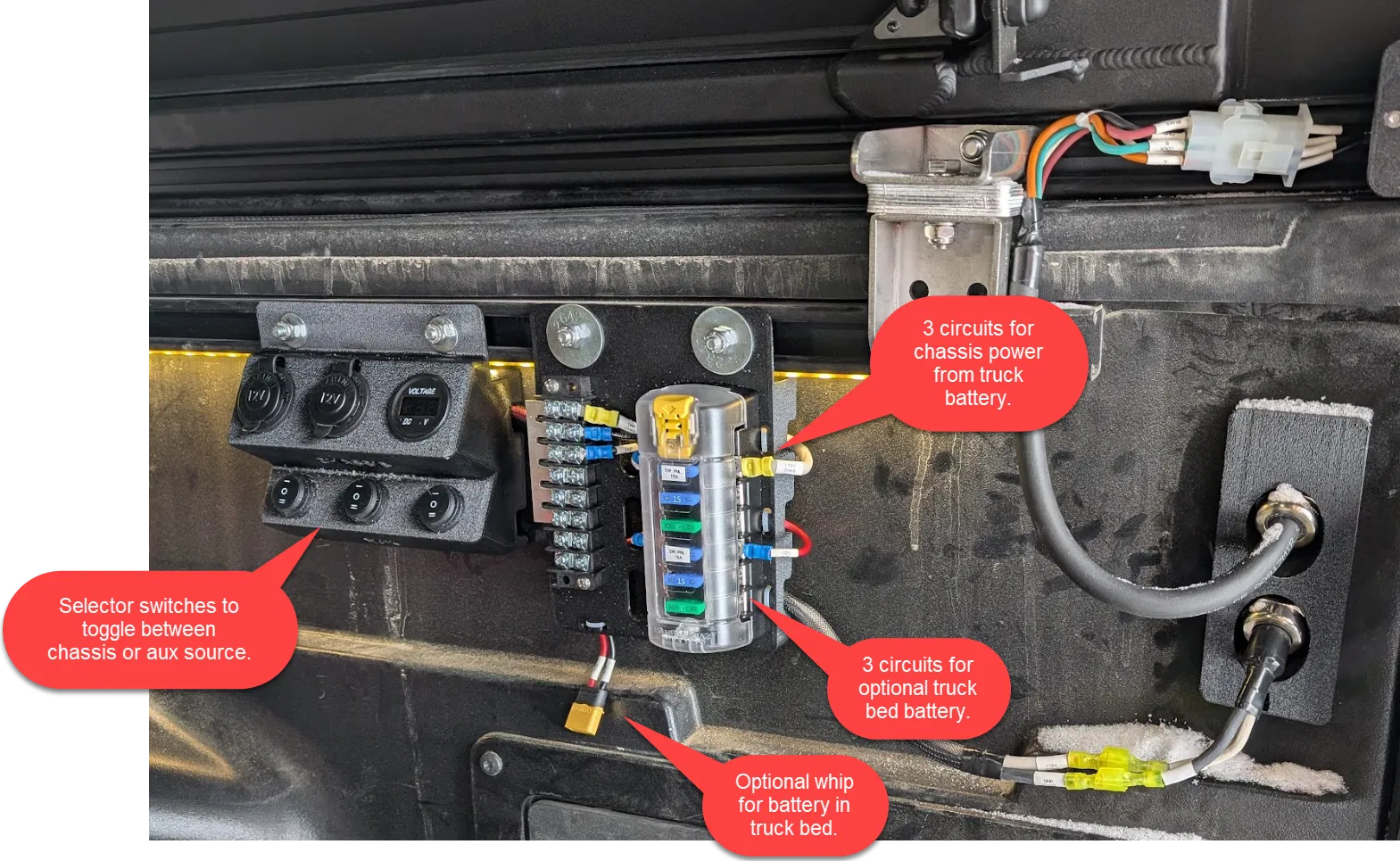

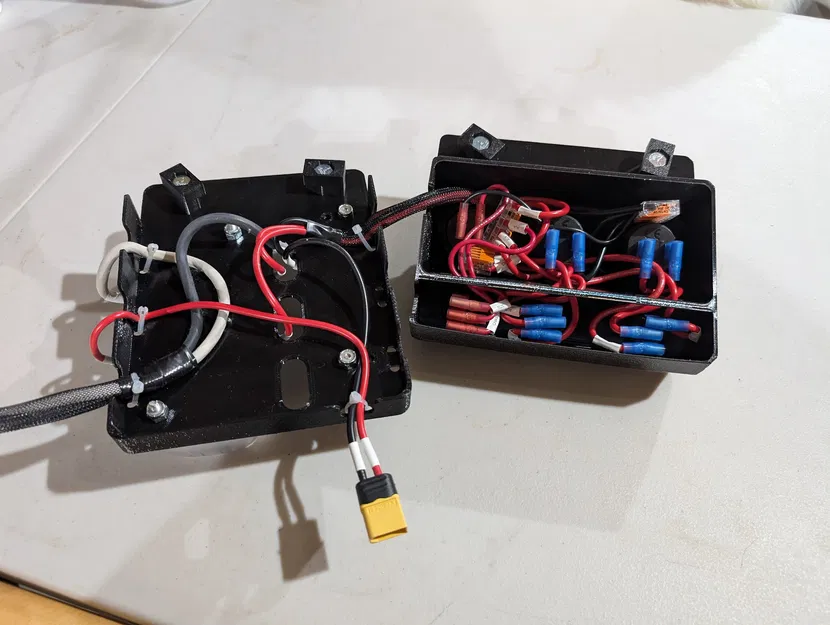

• Bluesea 5035 Fuse Block (mình jump 3 cầu chì thành 1 nhóm, nên có 3 mạch từ chassis và 3 mạch từ bình phụ).

• Generic 12V meter

• Panel mount SPDT switch (mấy cái này chuẩn IP65)

• 12V socket

• 8-terminal strip (làm ground bus)

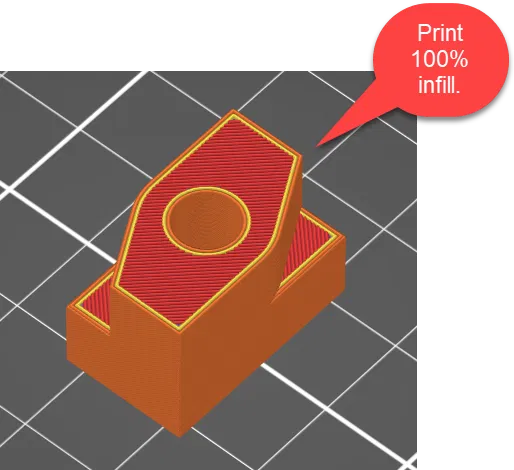

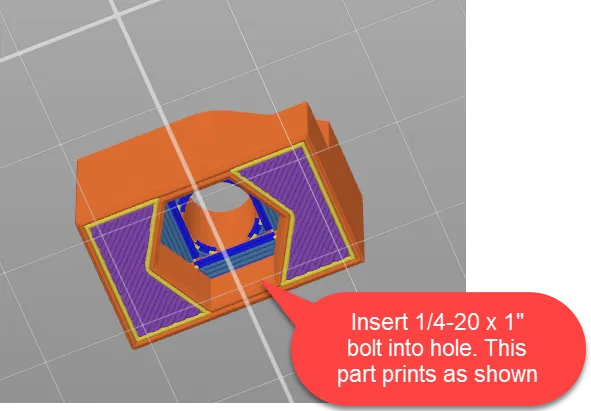

• Bu lông 1/4-20 x 1" cho bedrail nuts, kèm ốc nylock + long đền bản lớn (fender washers).

Gợi ý in:

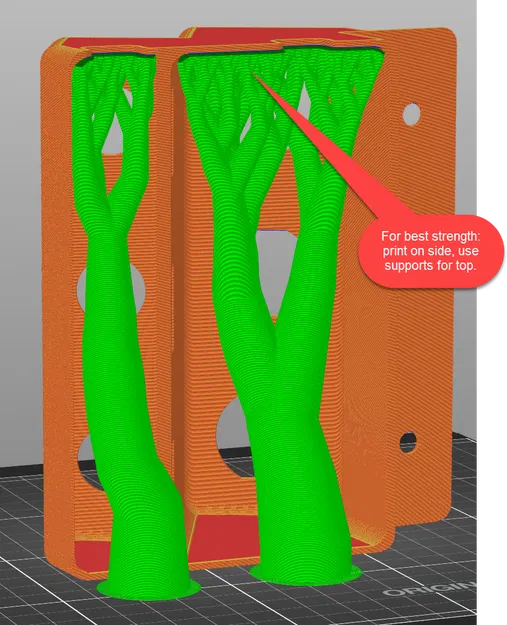

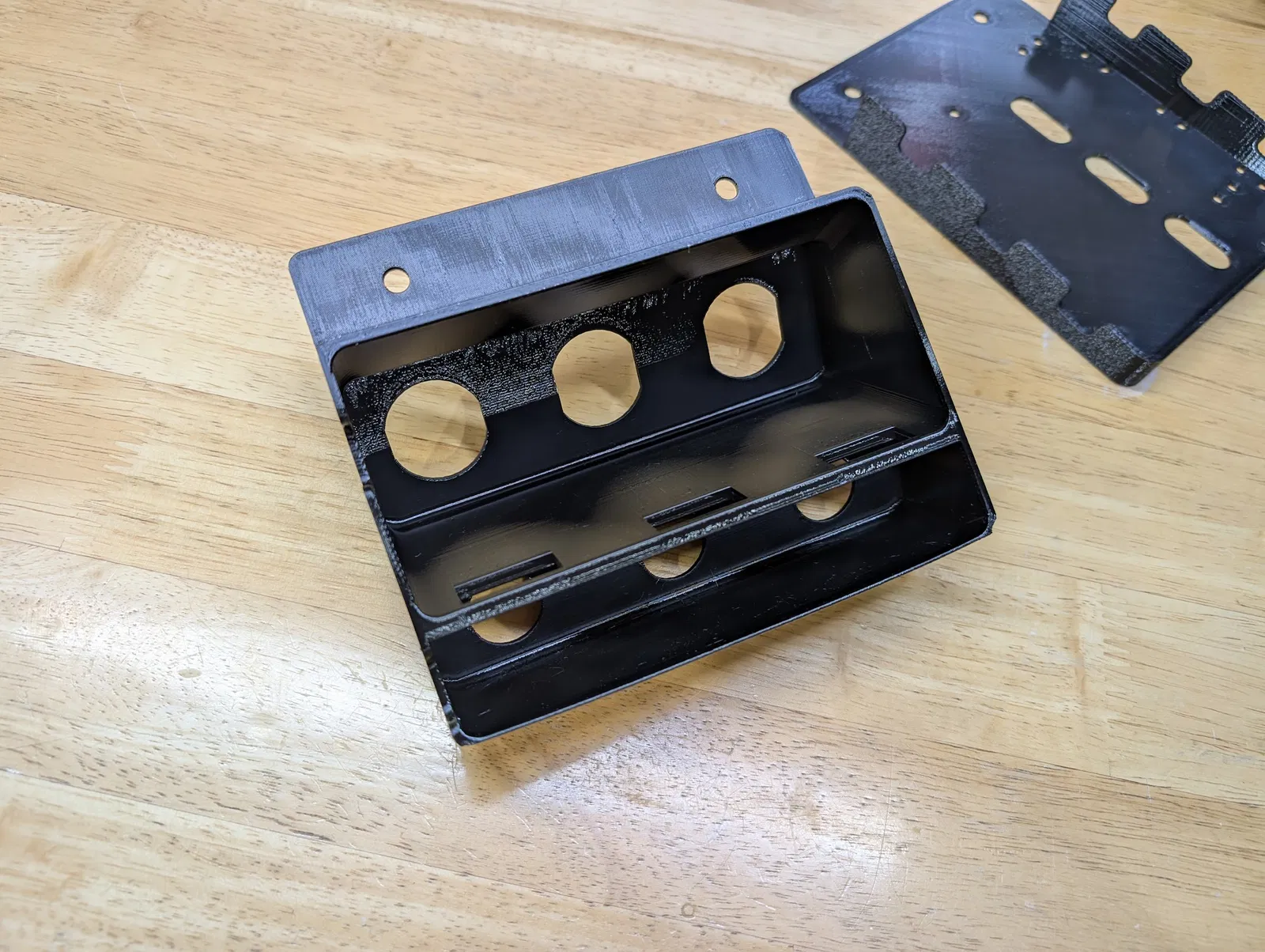

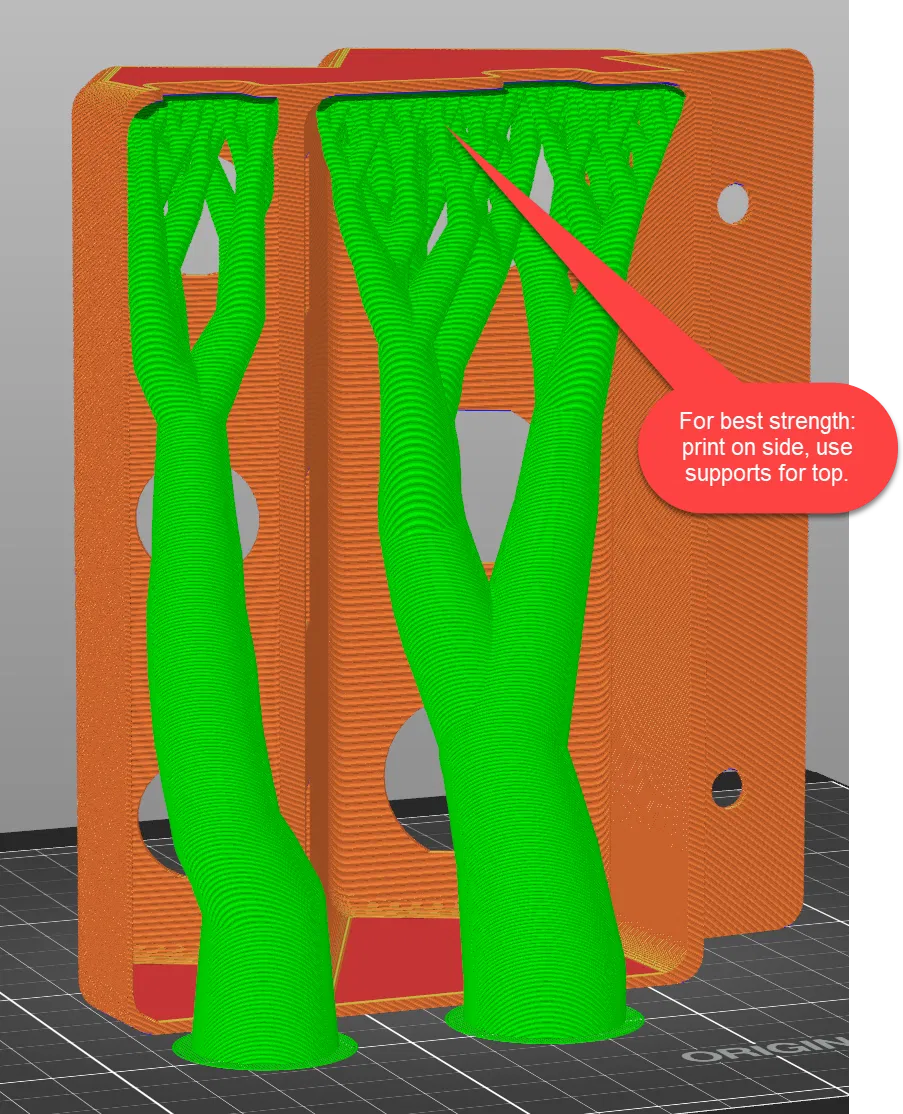

• In cái switch panel nằm ngang (in “nghiêng” theo hông) để được cứng nhất. Chỉ cần support ở phần đỉnh trên cùng.

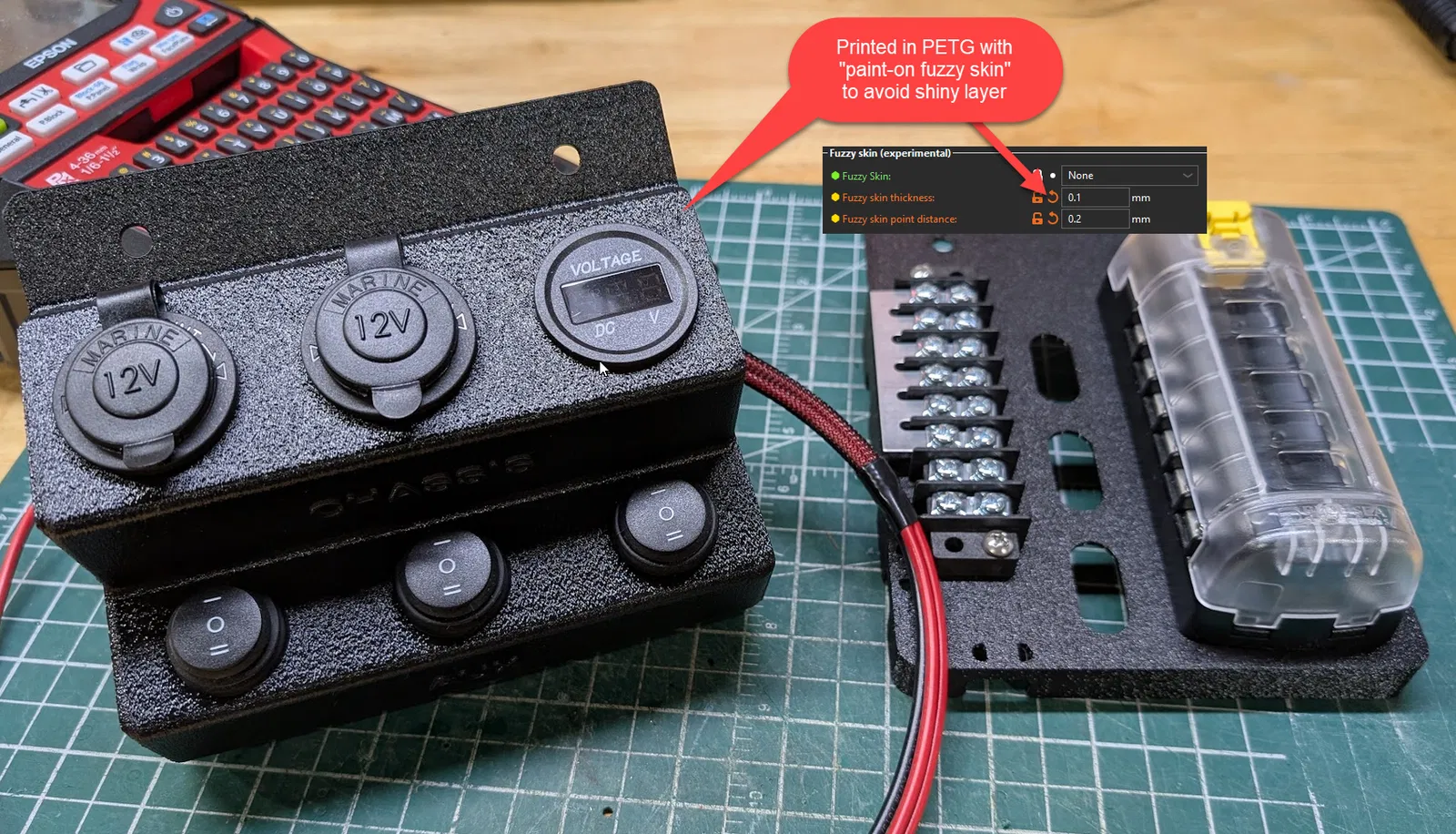

• Nên in PETG — mình dùng fuzzy skin để khỏi bị lớp layer bóng kiểu PETG hay gặp.
