Ngàm gắn trần (surface mount) cho Unifi AP, có cổng conduit 20mm

Tác giả wormoworm_809714

Lượt tải
1
Lượt thích
1
Lượt coi
72

File 2 422,5 KB

  • unifi-ap-conduit-mount-v1_1771912573.stlSTL · 304,5 KB
  • unifi-ap-conduit-mount_1771912574.f3dF3D · 118 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Giới thiệu

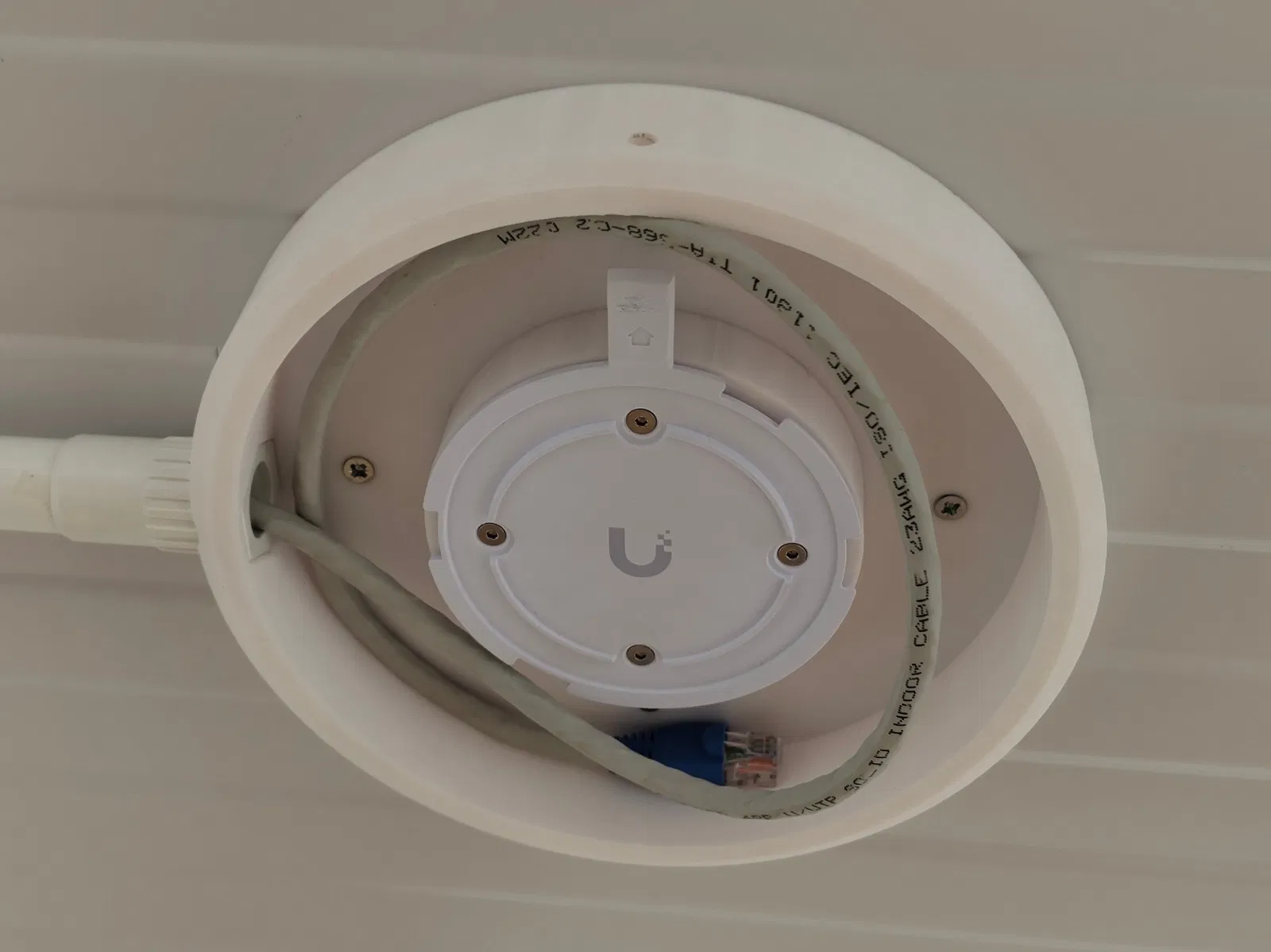

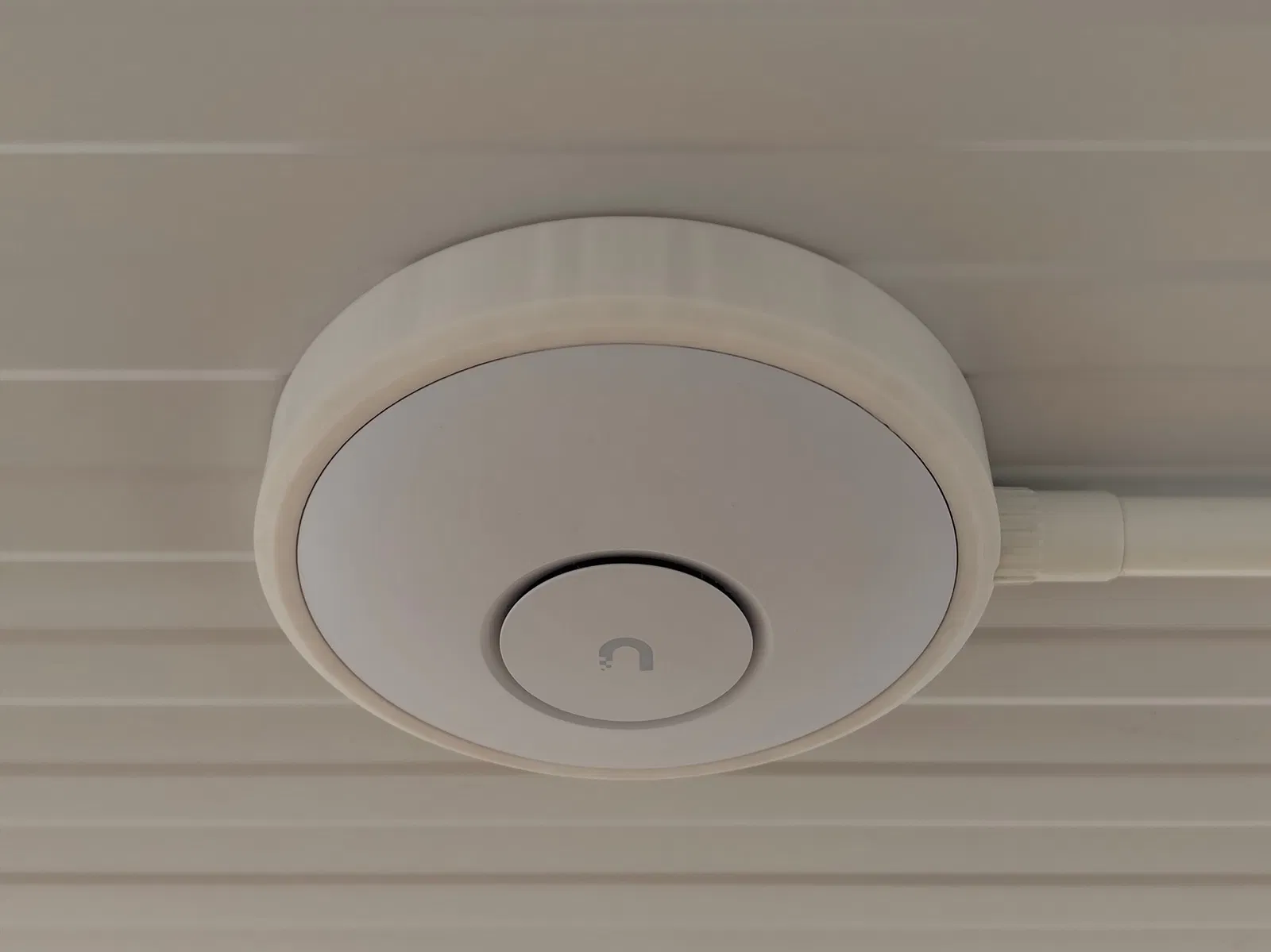

Mình cần một cái ngàm gắn trần cho Unifi 6+ Access Point (AP) để có thể nối ống conduit 20mm cho gọn gàng. Tìm online hoài không thấy cái nào phù hợp, nên mình tự thiết kế cái ngàm đơn giản này.

Điểm nổi bật

  • Hợp với hầu hết các dòng Ubiquiti Unifi AP đời mới — loại đường kính 160mm.

  • Có cổng bên hông để gắn các đầu chuyển conduit 20mm này.

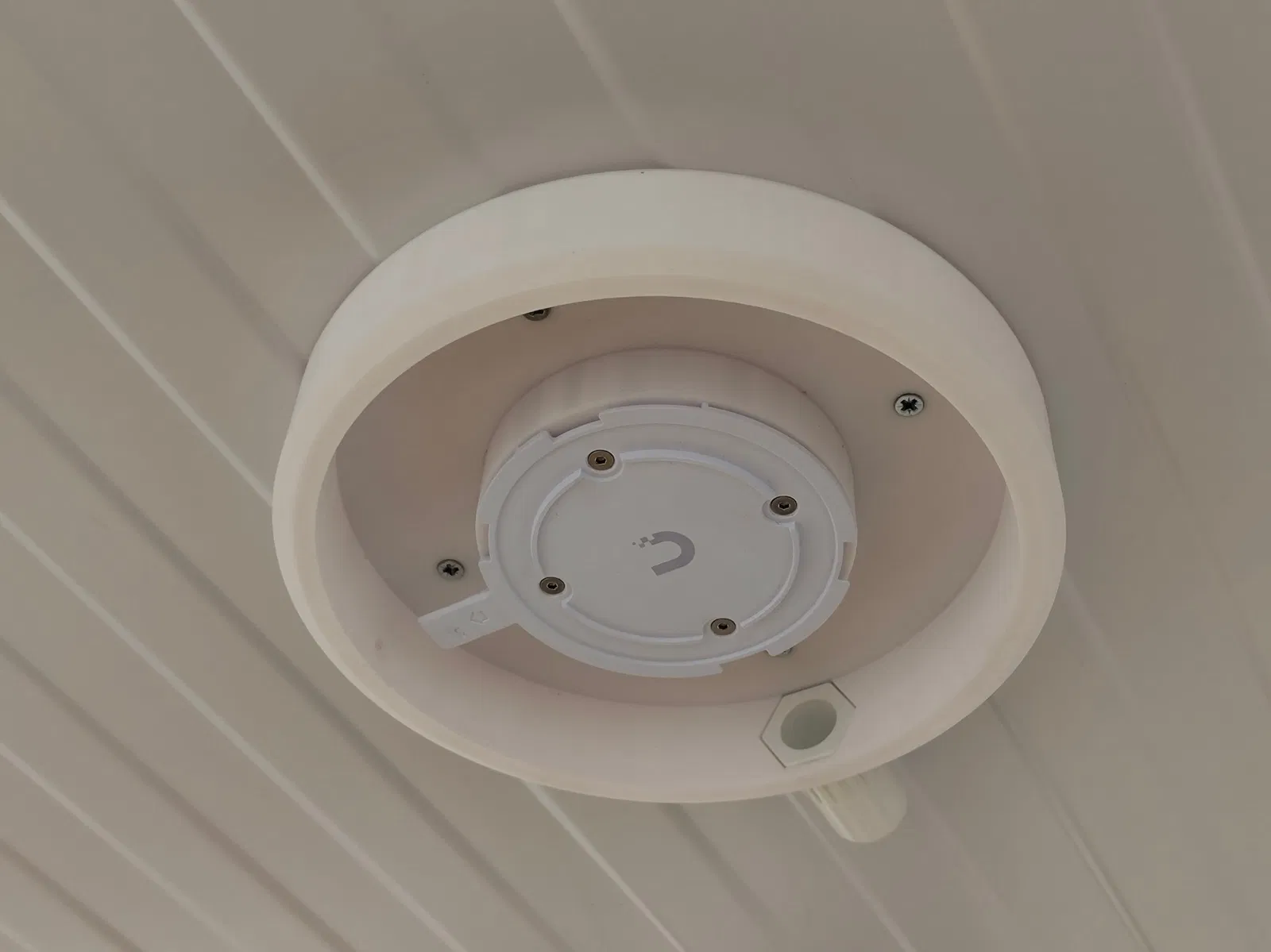

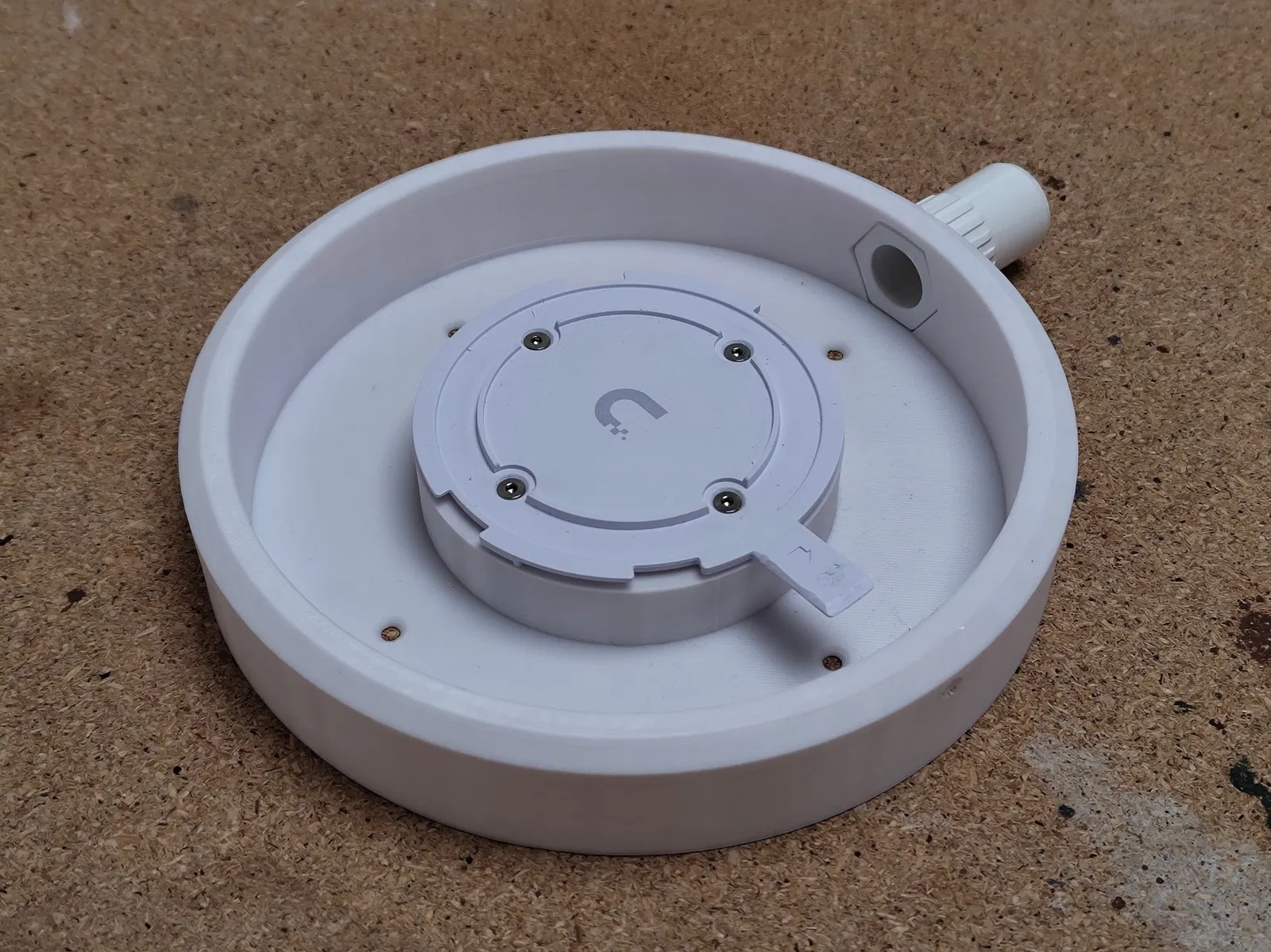

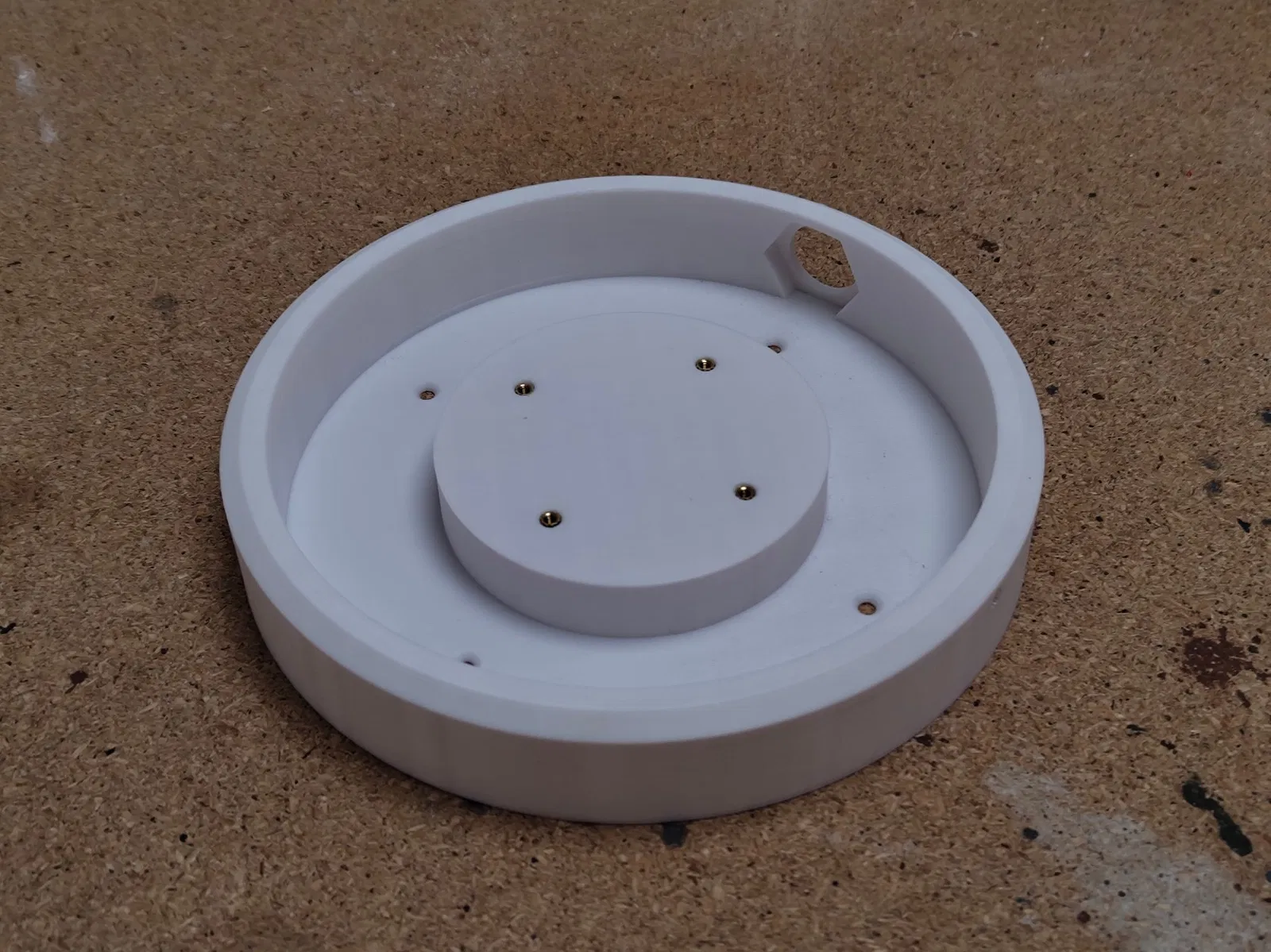

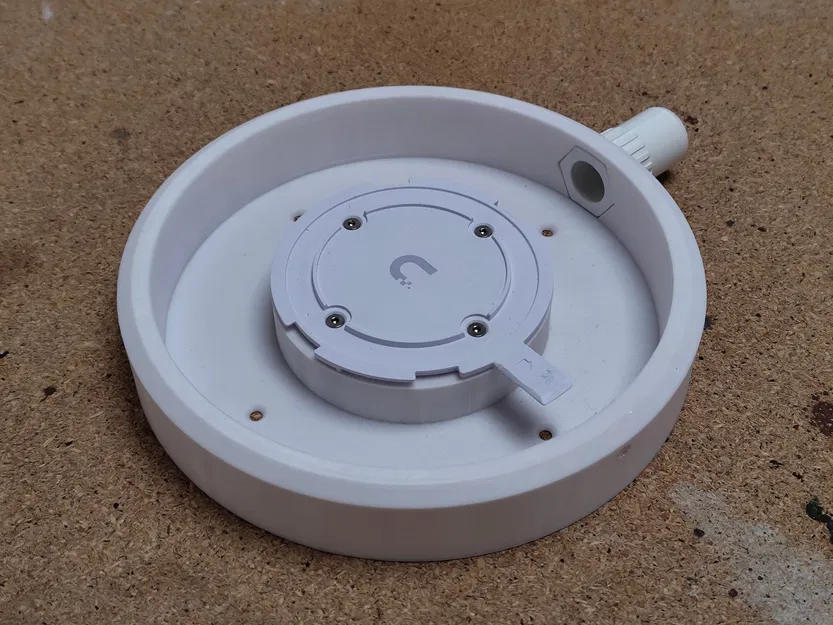

  • Cái bracket đi kèm theo AP sẽ bắt vào ngàm bằng tán nhiệt M3 (M3 heat inserts) và ốc máy đầu chìm M3 (M3 countersunk-head machine screws).

  • Có chừa một lỗ nhỏ trên ngàm để bạn thọc dụng cụ vào, nhả AP ra khỏi bracket.

In 3D

  • Mình in bằng Sunlu PLA+ và layer height 0.2mm.

Model

  • Có kèm file Fusion 360 để bạn chỉnh sửa nếu cần.
