Móc Treo Chìa Khóa Tùy Chỉnh (Customizable Key Holder)

[Cập nhật: 01/04/2022]: Đã thêm lên trang này.

[Cập nhật: 28/02/2022]: Đã sửa lỗi với insert trơn (plain insert)

[Cập nhật: 19/02/2022]: Đã thêm họa tiết hex và sửa vấn đề về độ hở (clearance).

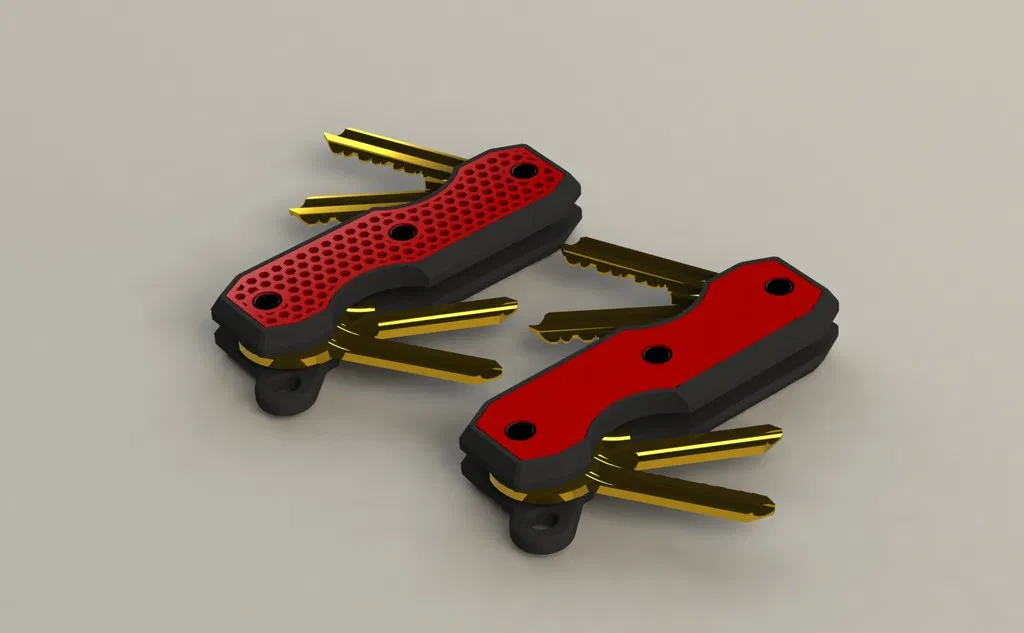

Customizable Key Holder

Trong lúc mình lướt lại mấy file cũ trên Thingiverse, mình thấy mẫu Proteus Key Holder của ProteanMan. Mình quyết định làm một bản của riêng mình với vài tính năng thêm.

Files to Download

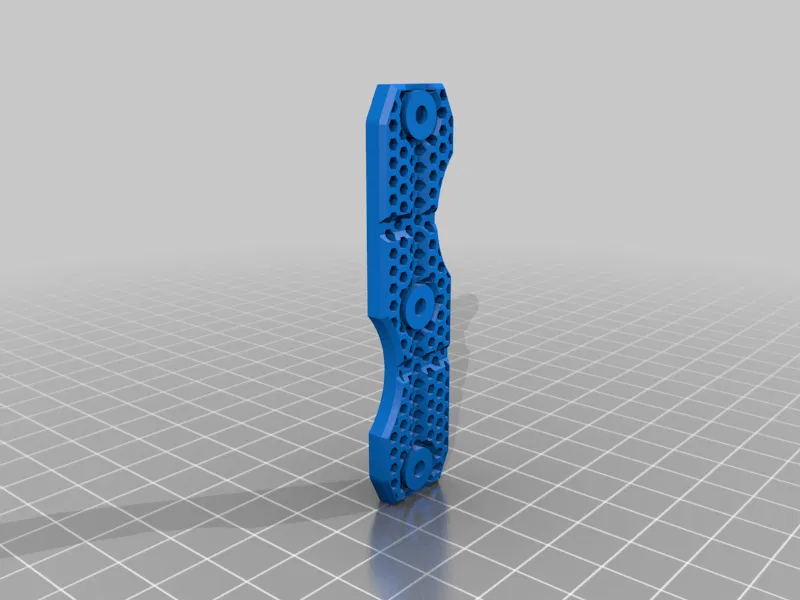

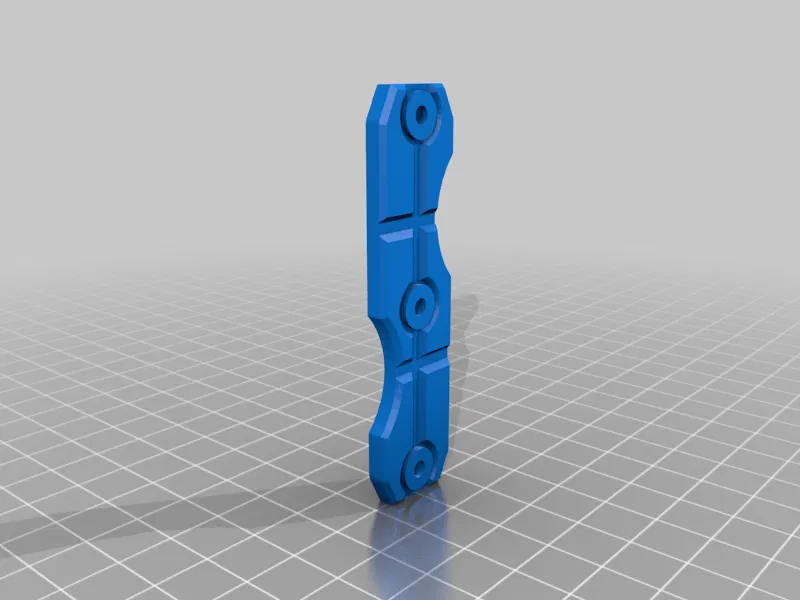

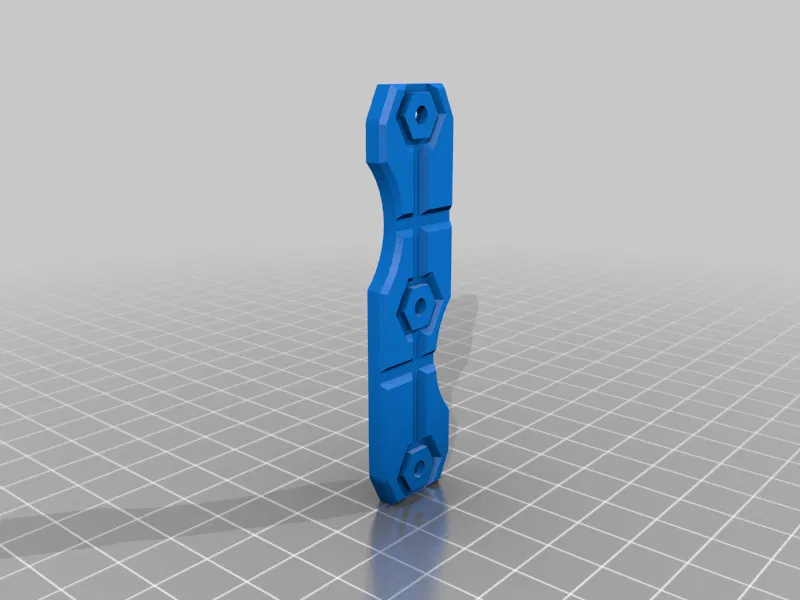

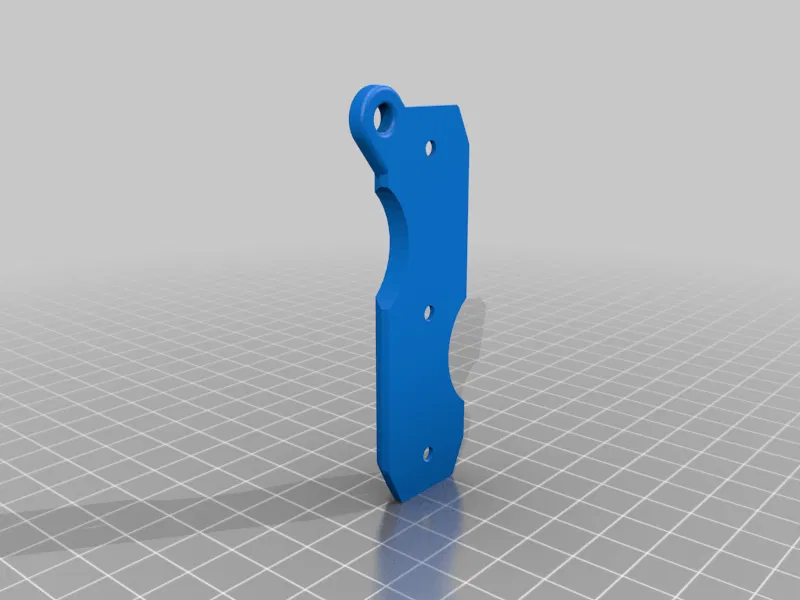

Bạn sẽ cần tải file Base Key Holder và chọn tải thêm một trong hai: Solid Key Holder hoặc Hex Key Holder.

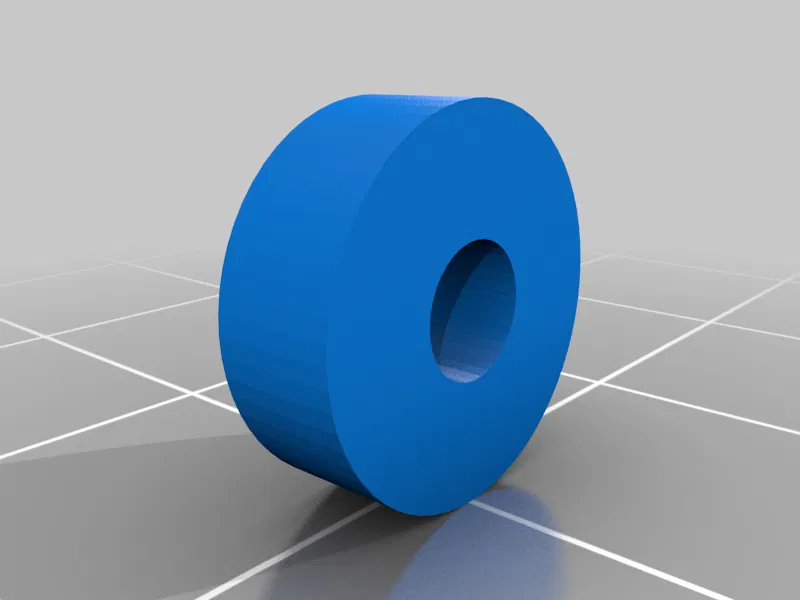

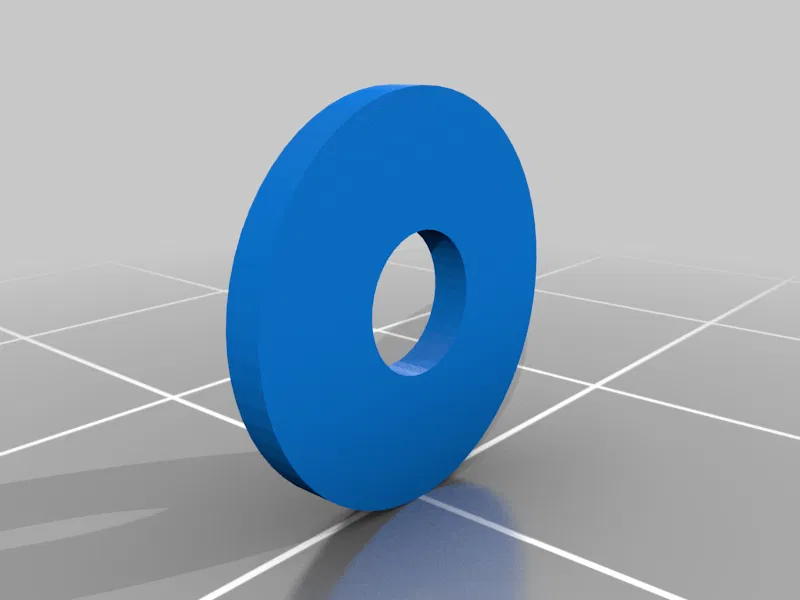

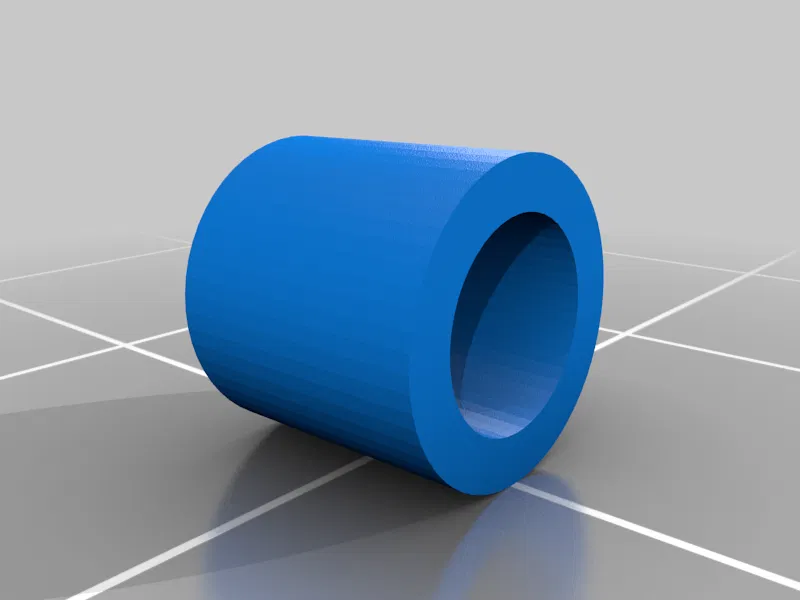

Ngoài ra bạn có thể tải thêm file spacer, cái này là tùy chọn nhưng mình có đính kèm sẵn. Cũng có thể bạn sẽ cần spacer kích thước khác với cái mình cung cấp; khi đó bạn có thể scale spacer theo trục Z trong slicer để ra đúng chiều cao cần, hoặc tự thiết kế spacer riêng.

Printing

In nằm phẳng trên bed và để infill tương đối cao để cứng cáp hơn.

Tùy theo hướng đặt của các insert mà có thể sẽ cần support. Trước khi in, nhớ kiểm tra lại các lỗ trên insert đã được support đúng cách.

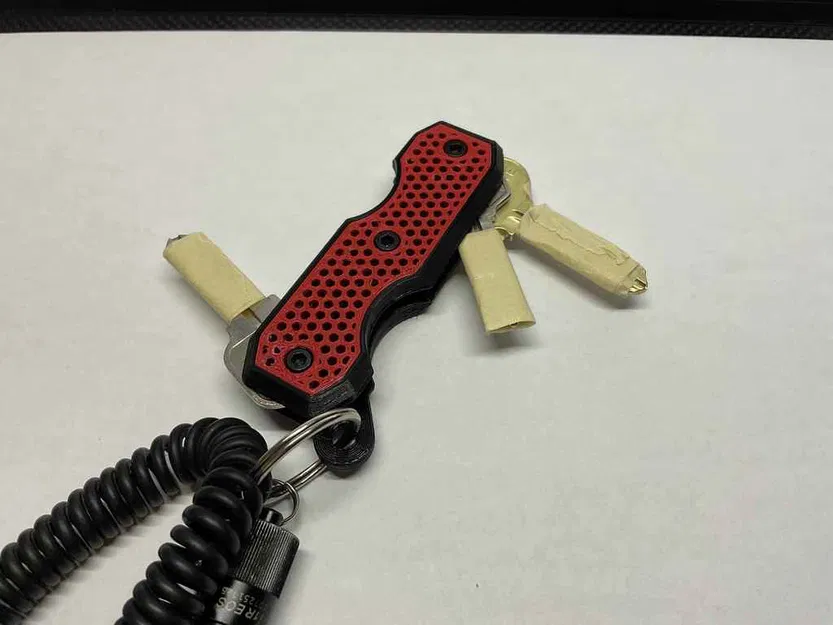

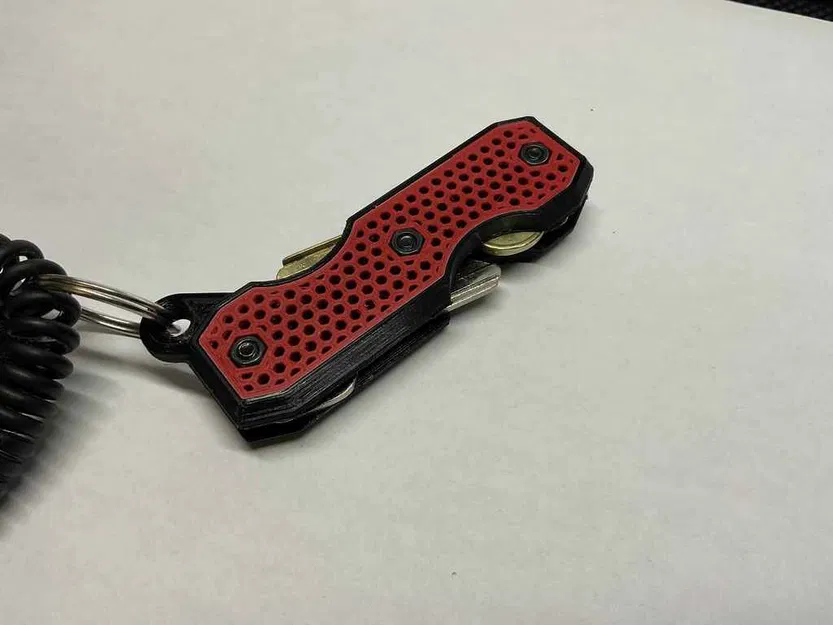

Bản mình in dùng PolyLite Black PETG và PolyTerra Army Red PLA.

Parts

• 3 x M3x(KeyThickness+SpacerThickness+7mm)
• 3 x đai ốc M3

Assembly

In tất cả các phần và spacer (nếu muốn), rồi xếp chồng lại với nhau. Siết 3 con ốc, lưu ý đừng siết quá tay con ở giữa và nếu cần thì mài/bo mượt các cạnh.

Designs

Cứ thoải mái lấy các phần insert rồi thêm thiết kế của bạn lên, đó cũng là mục đích mình tách insert ra ngay từ đầu.

Thiết kế được làm bằng SolidWorks; mình có kèm file part của insert để bạn chỉnh sửa dễ hơn nếu bạn có dùng SolidWorks.
