Sunlu Filament Connector Helper Remix - Bản remix trục đồng bộ & chốt giữ filament

Filament Connector Helper là một thiết kế khá hay và chắc chắn, khác với nhiều mẫu khác. Cảm ơn tác giả rất nhiều.

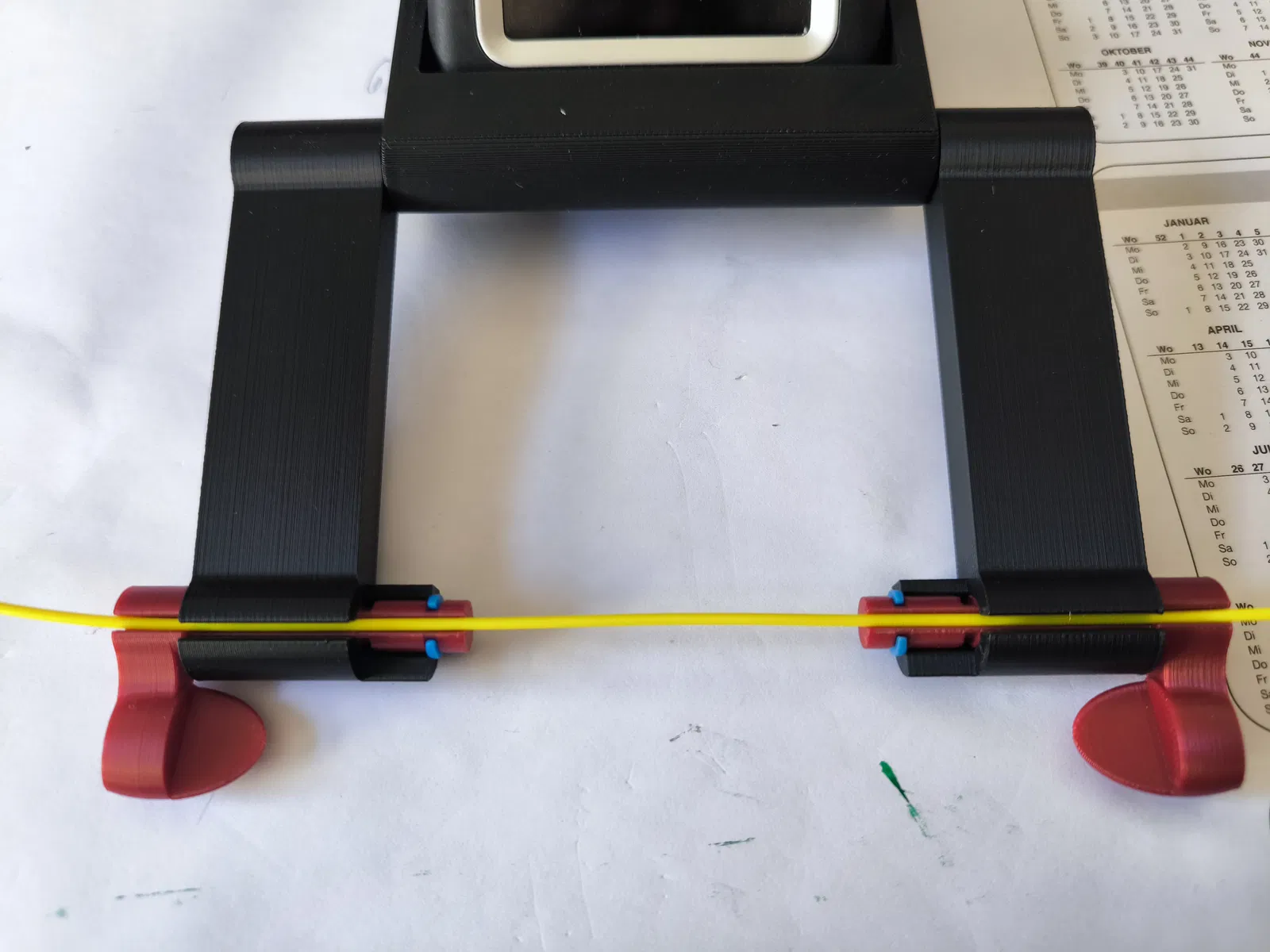

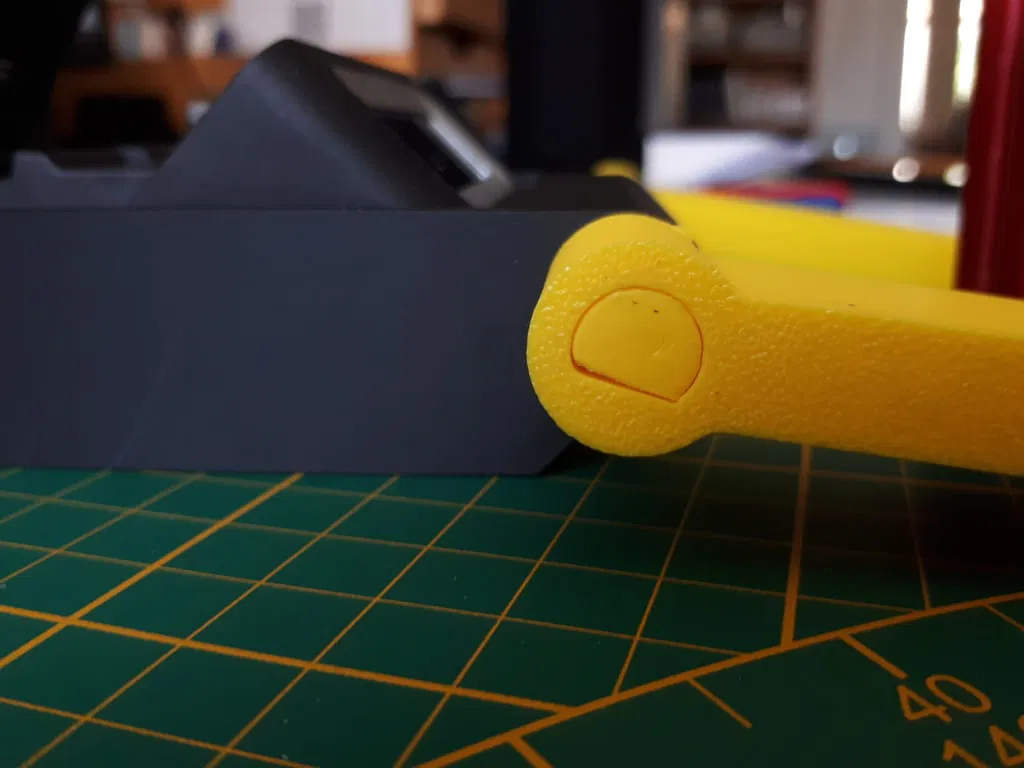

Mình đã làm thêm một trục (shaft) cho hai tay (arms) và chỉnh lại các lỗ lớn trên tay sao cho chúng khóa (lock) với trục.
Nhờ vậy giờ hai tay sẽ chuyển động đồng bộ (synchronous).

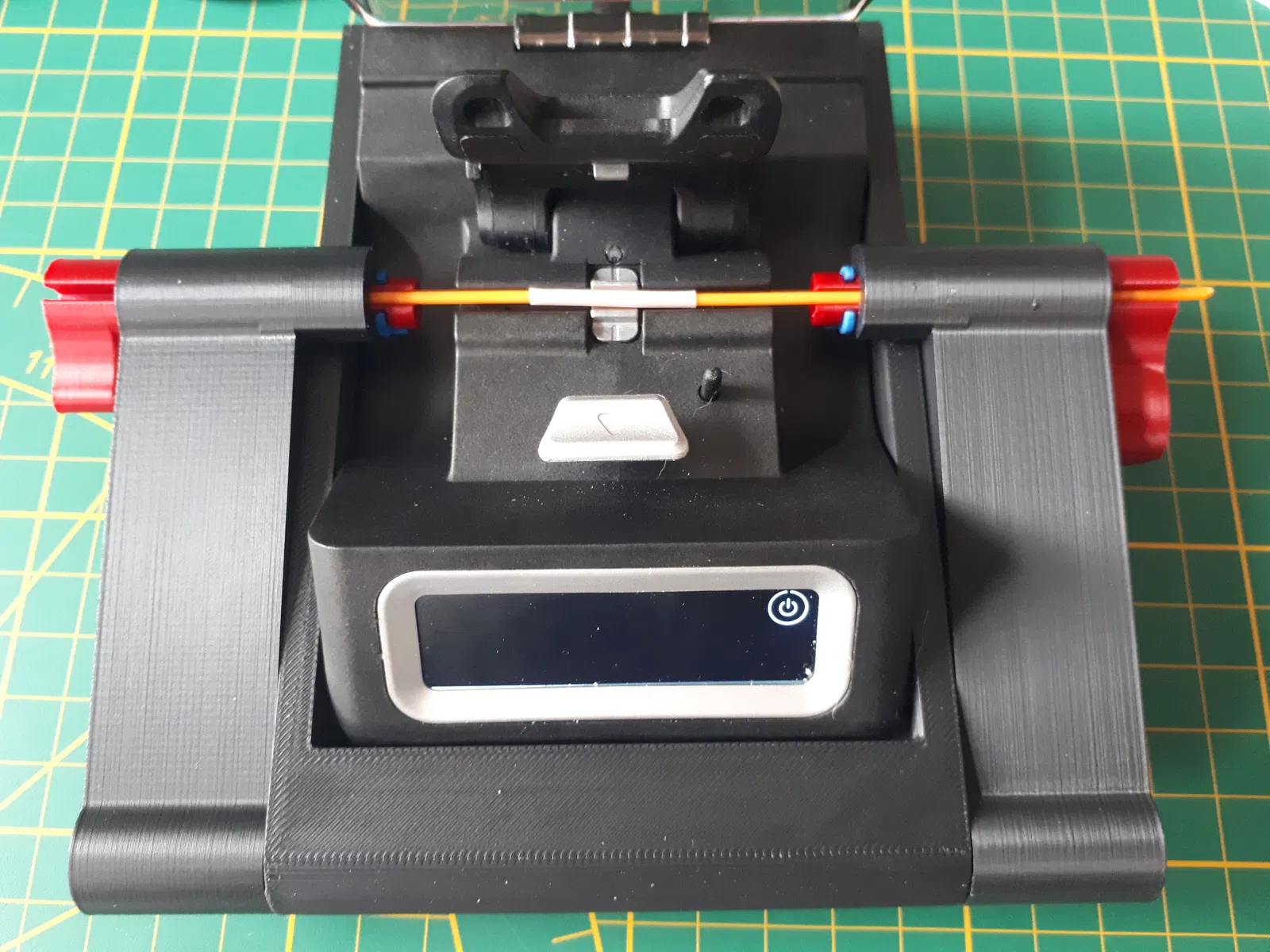

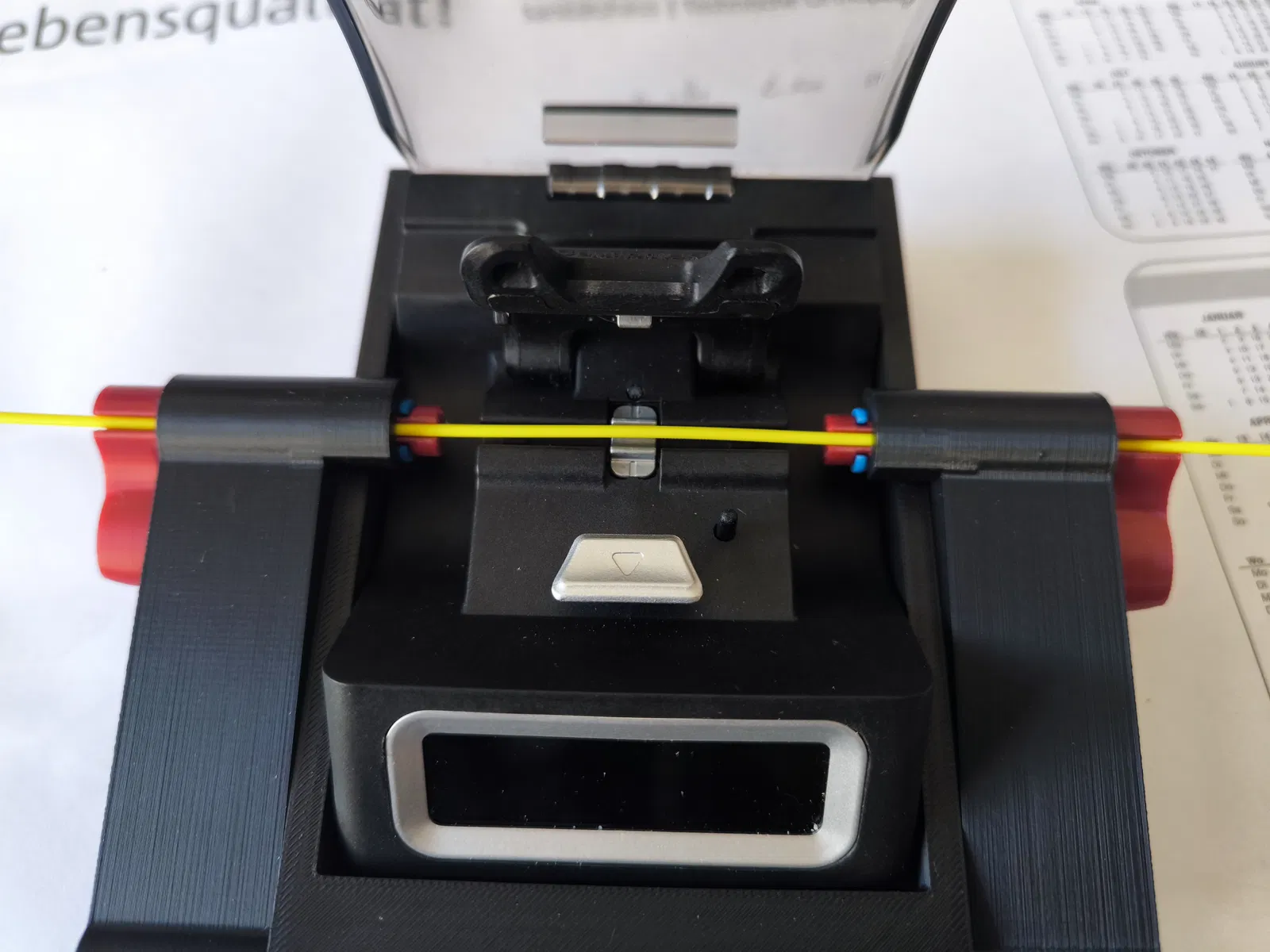

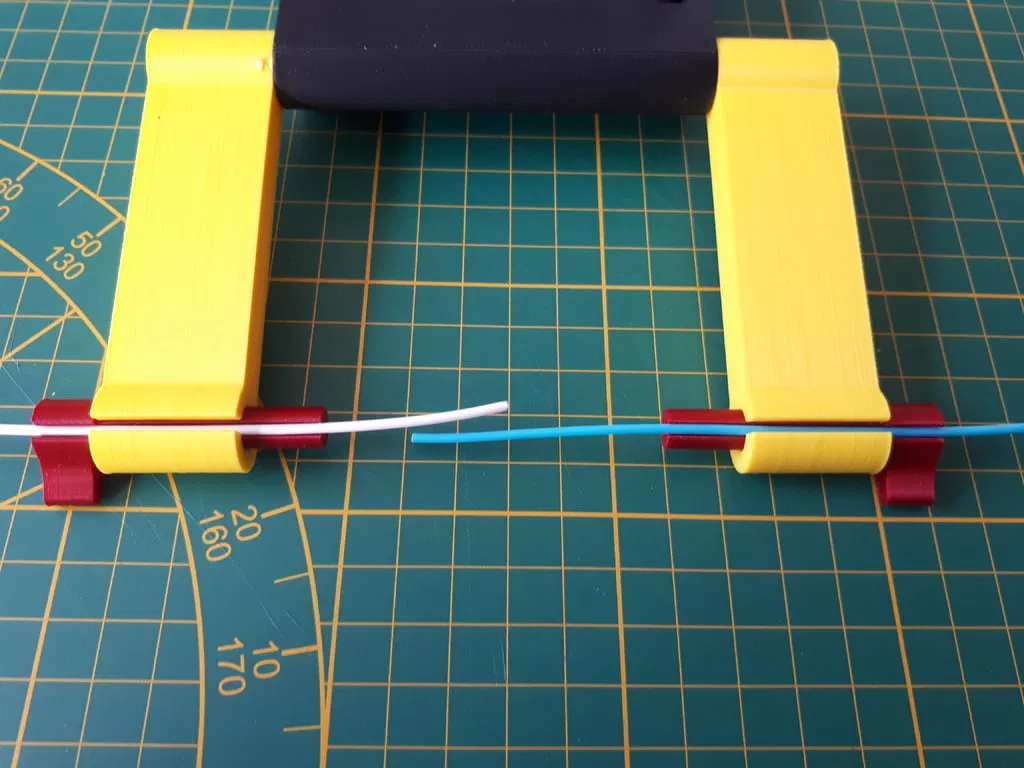

Ngoài ra mình cũng thiết kế thêm 2 chốt (pins) để luồn vào tay và khi xoay sẽ giữ filament.
Cách này cũng giúp canh chỉnh lại filament trong bộ gia nhiệt (heating element) theo trục Y.
Mình thấy giải pháp gốc ổn, nhưng thao tác/handling hơi rườm rà.

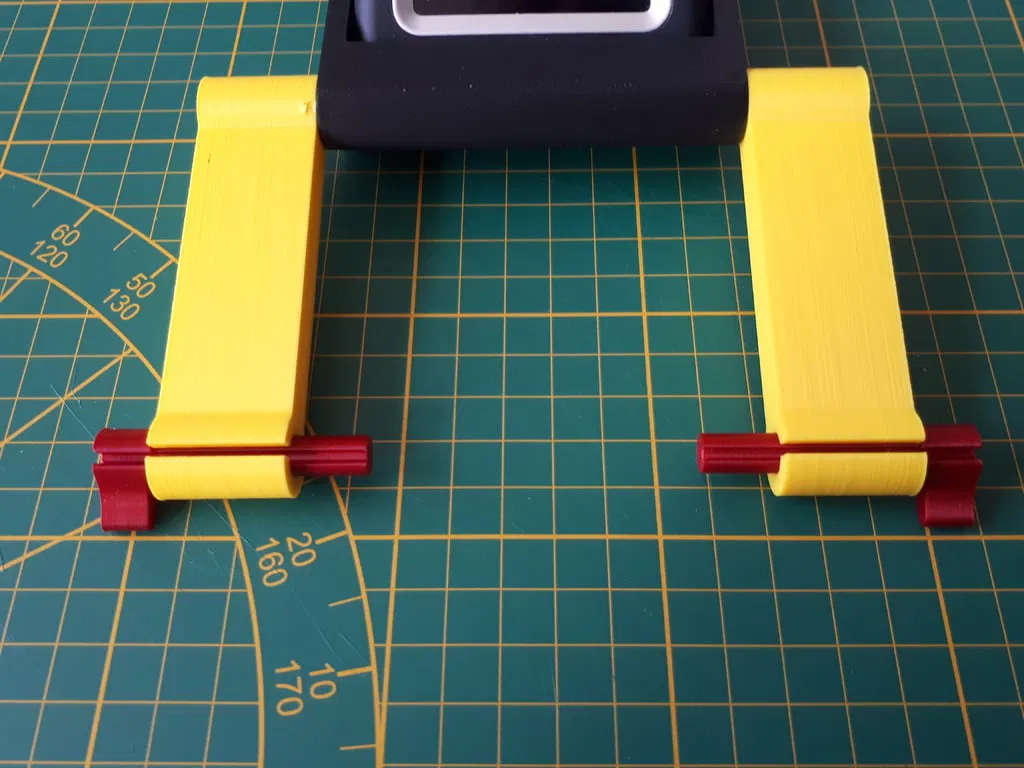

Khi lắp, mình đảo hướng hai tay so với thiết kế gốc, chắc nhìn hình sẽ rõ.
Trục dài có thể chà giấy nhám (sandpaper) để fit vừa các lỗ khoan, nên không cần dùng keo.

Mình in 2 chốt theo phương thẳng đứng với Tree Support, còn trục dài thì in nằm ngang.

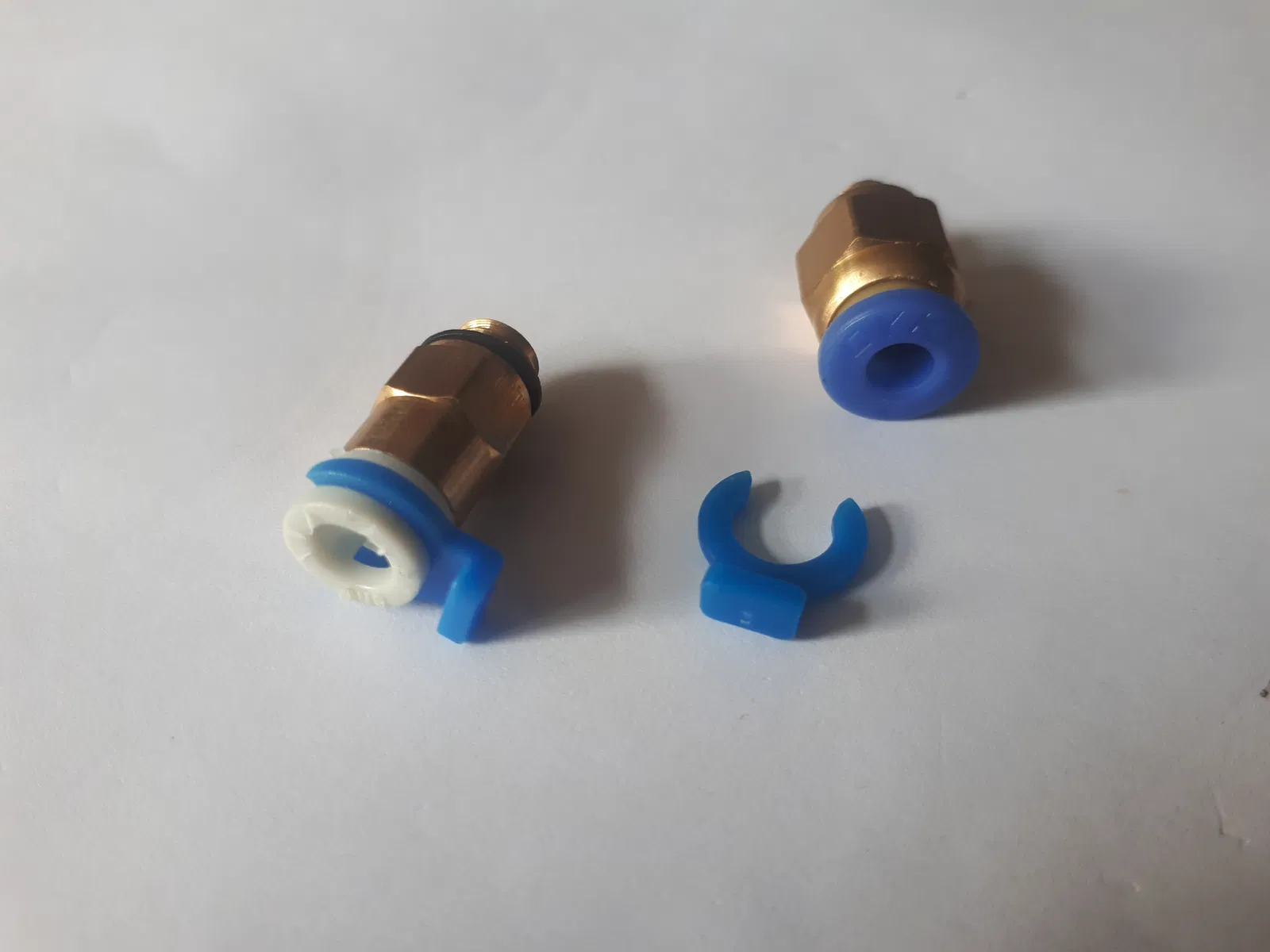

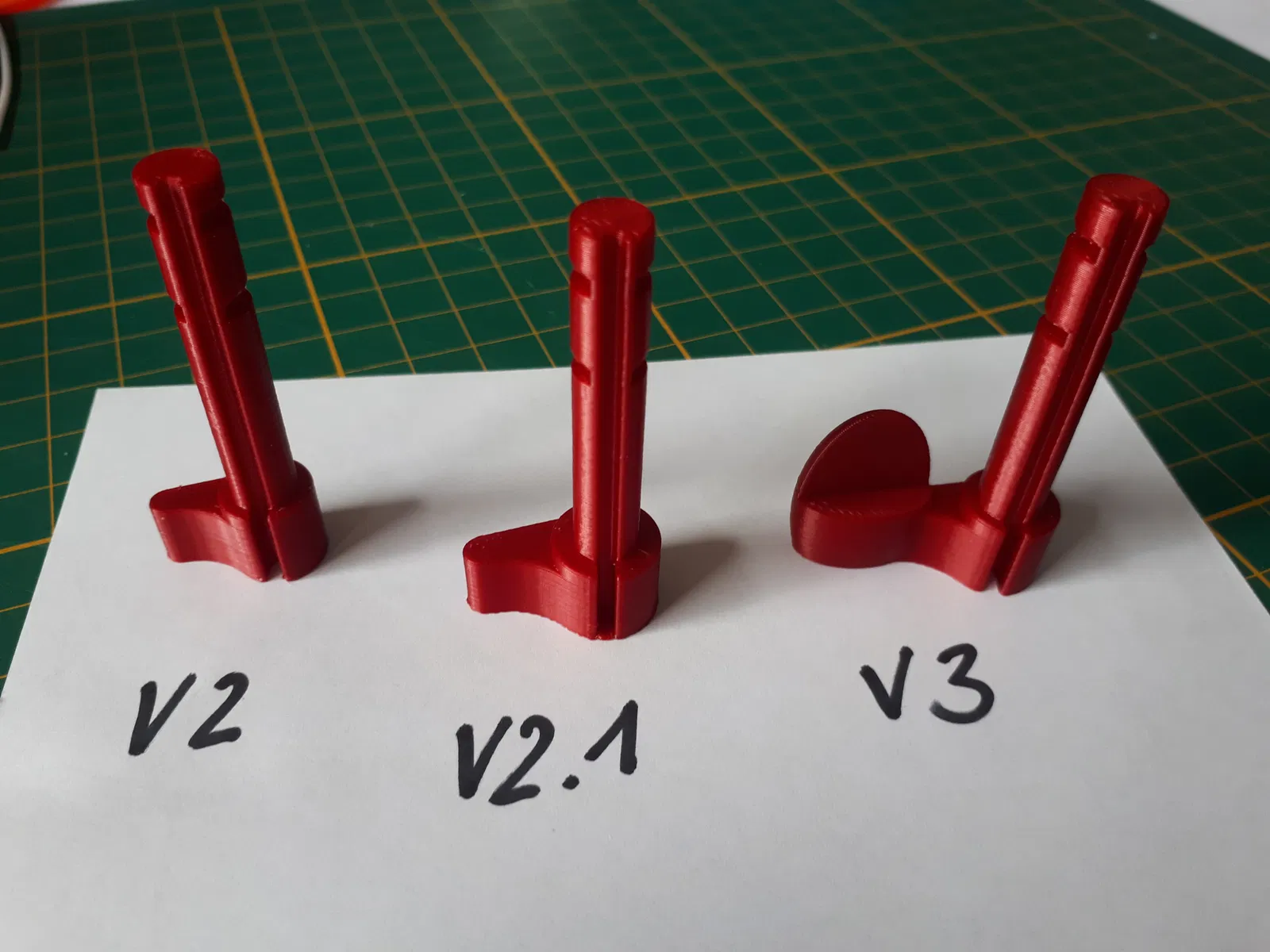

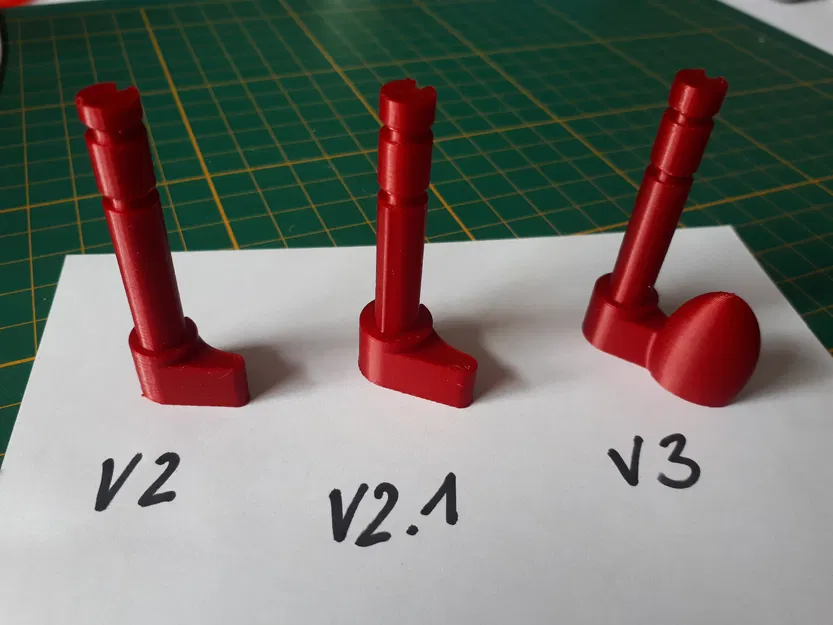

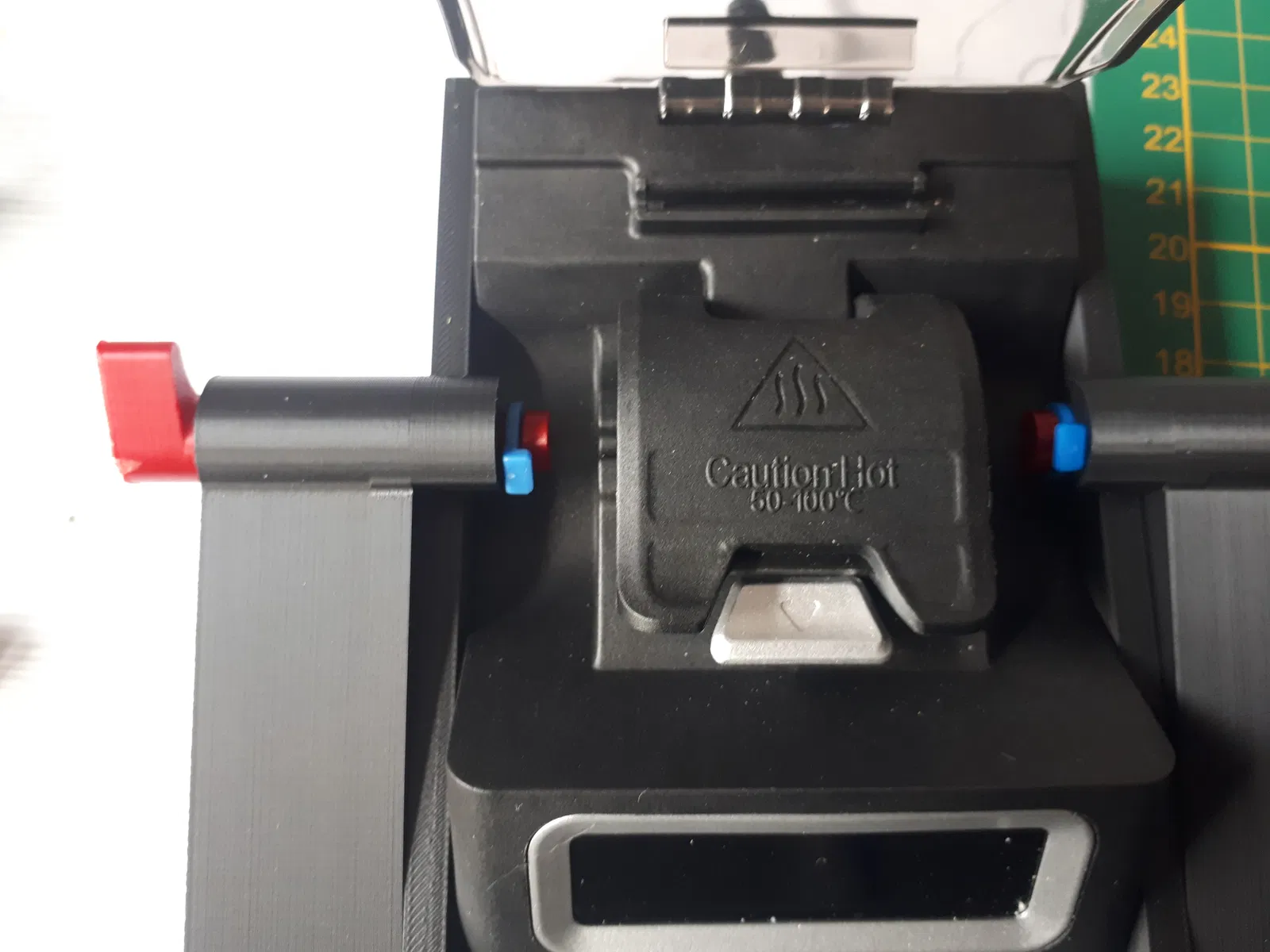

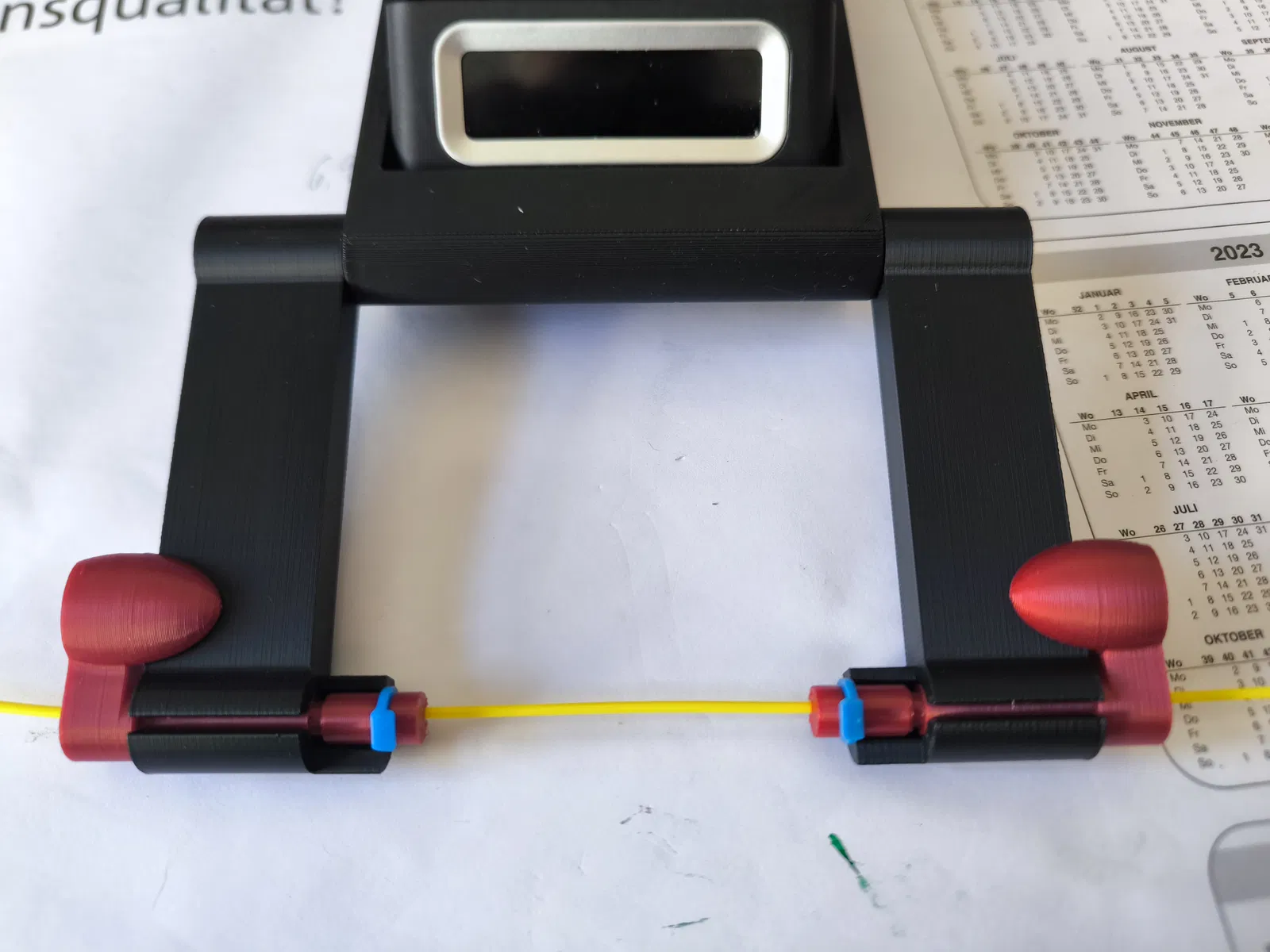

Riegel/Latch V2: Thêm rãnh (grooves) để cố định bằng kẹp clips của đầu nối khí nén (pneumatic connector).

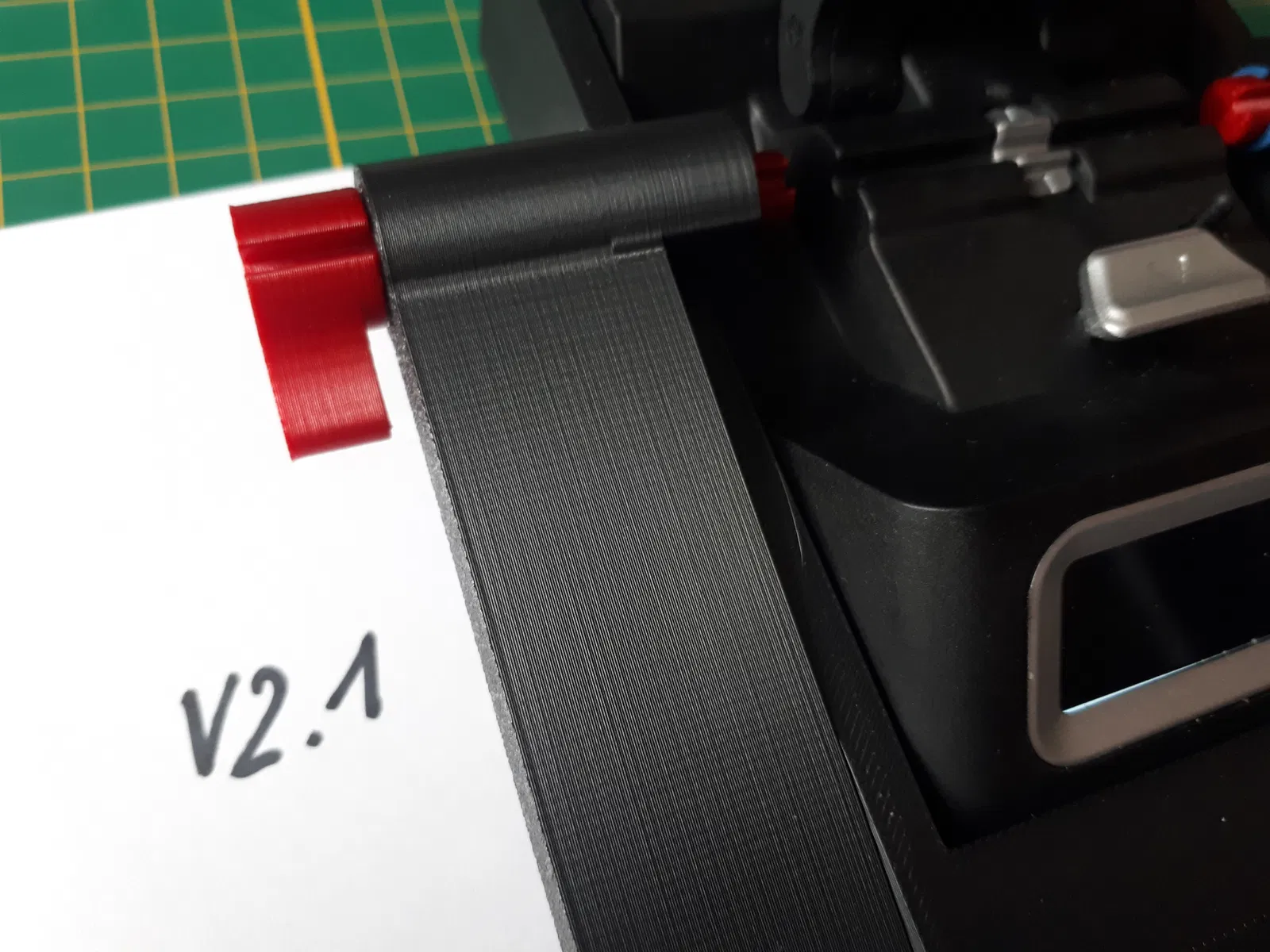

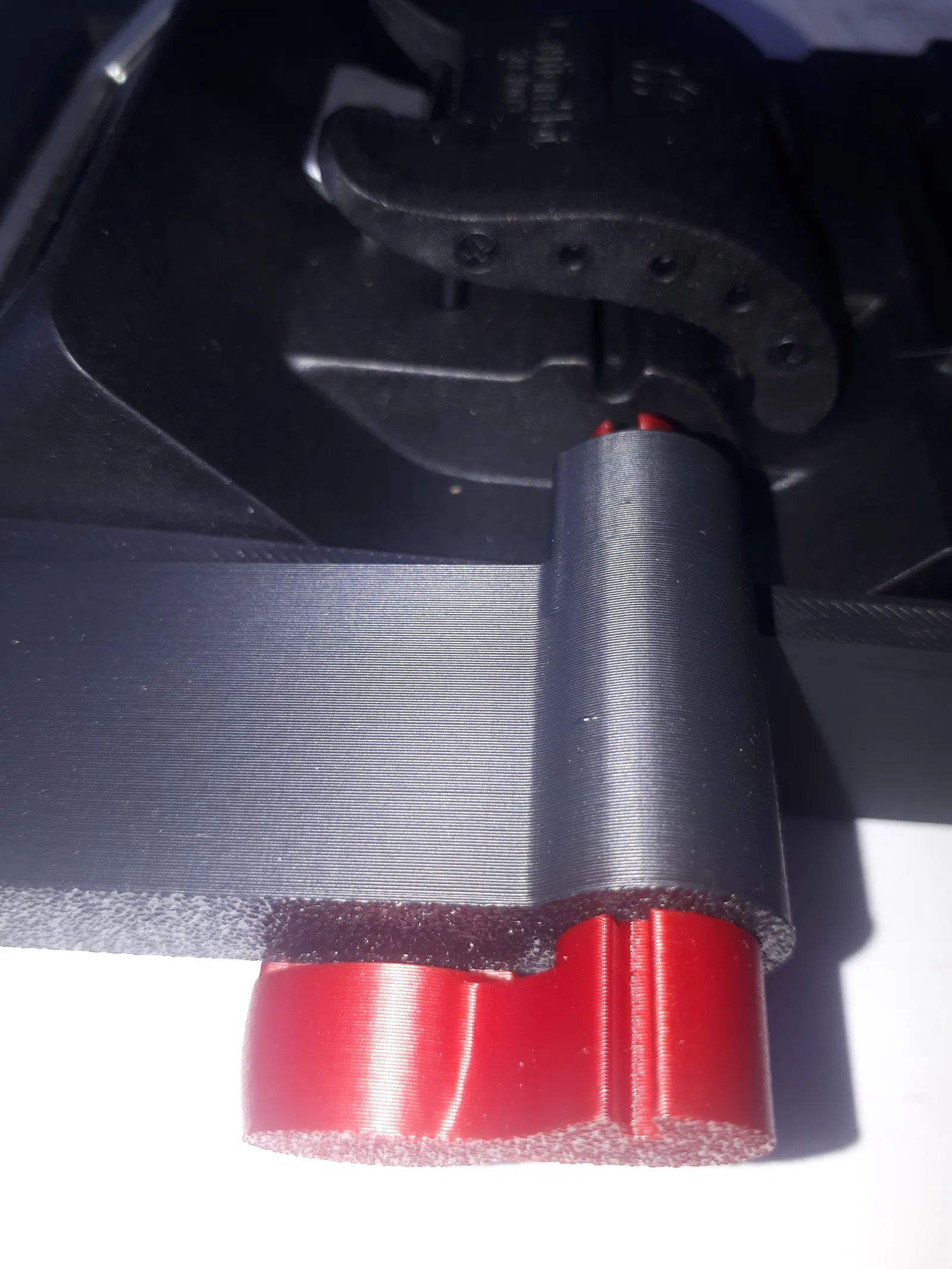

Riegel/Latch V2.1: Thêm gờ cam (cams) trên trục để latch tự khóa khi gập đóng.

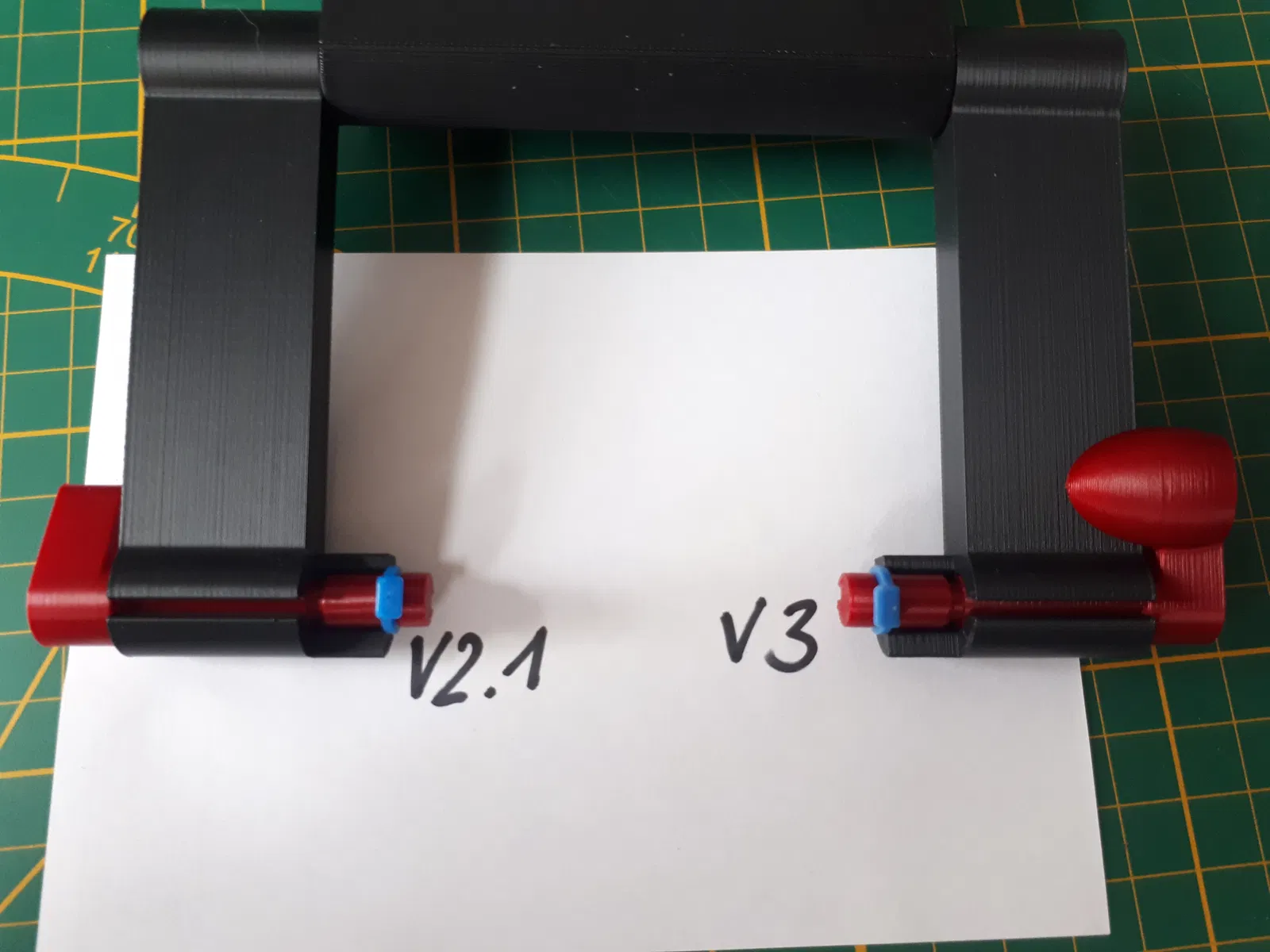

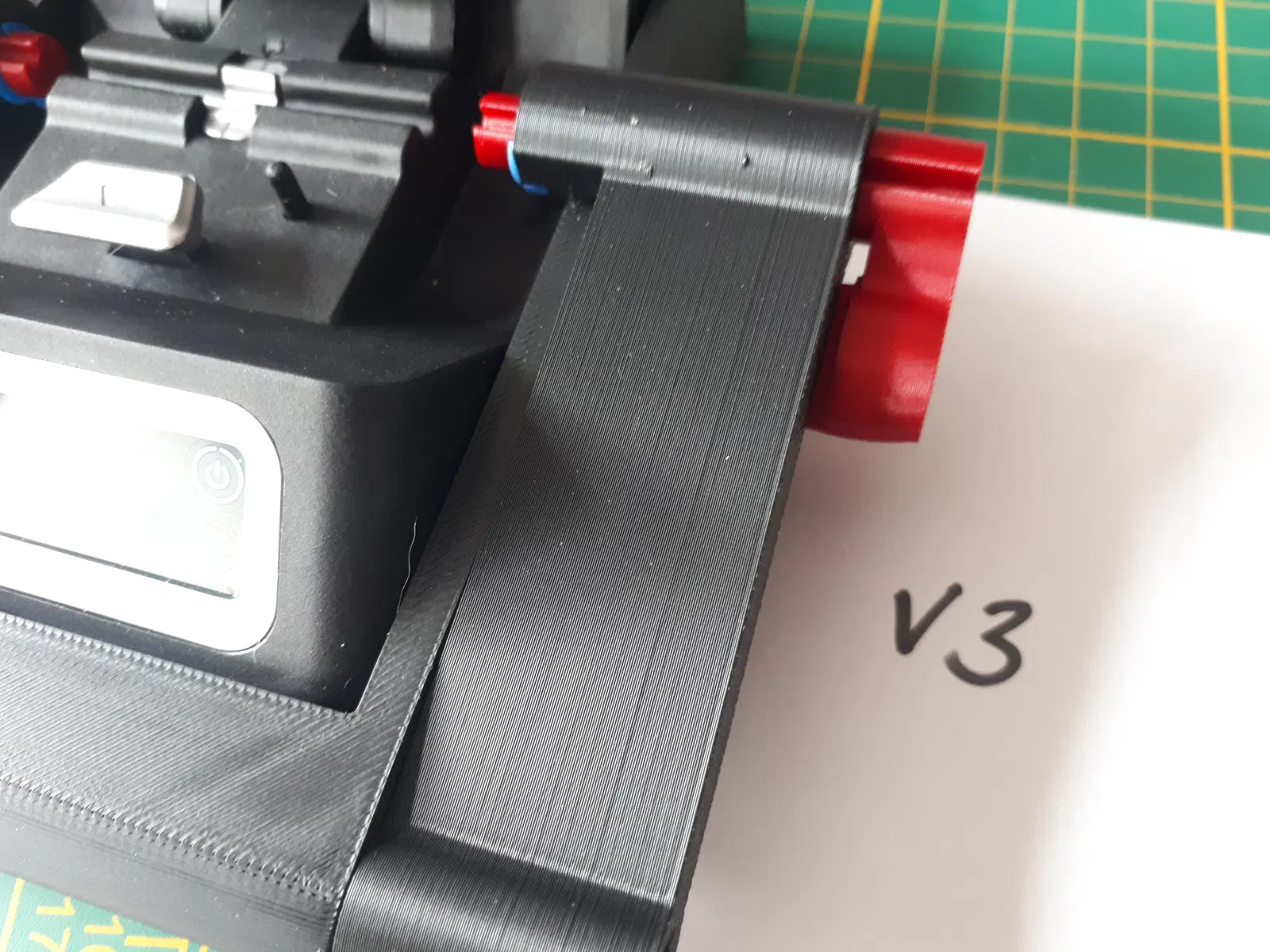

Riegel/Latch V3: Tùy chọn thêm chặn (stop) cho latch.

Swing-Arm V3: Kéo dài nhẹ phần dẫn hướng cho latch.

Bản gốc kèm base ở đây:
https://www.thingiverse.com/thing:6853227

Clips để tự in có thể tìm ở đây: https://www.thingiverse.com/thing:3380883
Mình chưa tự thử mẫu này, vì mình dùng luôn kẹp khí nén mua sẵn.

Ví dụ: https://www.roboter-bausatz.de/p/10x-ptfe-verbinder-clip-blau

Video hướng dẫn chi tiết, dễ hiểu về chủ đề này có thể xem tại đây:

----------------------------------------------------------------------------------------------------------------

Filament Connector Helper là một thiết kế thú vị và chắc chắn, khác với nhiều mẫu khác. Cảm ơn tác giả rất nhiều.

Mình đã tạo một trục cho hai tay và chỉnh lại các lỗ lớn trên tay để chúng khóa với trục.
Nhờ vậy hai tay giờ di chuyển đồng bộ.
Mình cũng thiết kế 2 chốt được đưa vào tay và khi xoay sẽ giữ filament.
Cách này cũng cho phép chỉnh lại filament trong bộ gia nhiệt theo trục Y.
Mình thích giải pháp nguyên bản, nhưng thao tác hơi bất tiện và rườm rà.

Khi lắp, mình đảo hướng hai tay so với thiết kế gốc (chắc nhìn trên hình sẽ thấy).
Trục dài có thể chà giấy nhám để lắp vừa vào các lỗ, nên không cần keo.

Mình in 2 chốt theo phương thẳng đứng, còn trục dài thì in nằm ngang.

Latch V2: Thêm rãnh để cố định bằng clips của đầu nối khí nén.
Latch V2.1: Thêm cam trên trục để latch khóa khi đóng.
Latch V3: Hoặc thêm một điểm chặn cho latch.

Swing Arm V3: Nới dài nhẹ phần dẫn hướng cho latch.

Bạn có thể tìm clips tự in ở đây: https://www.thingiverse.com/thing:3380883

Mình chưa thử chúng, vì mình dùng clips khí nén mua sẵn.

Ví dụ: https://www.roboter-bausatz.de/p/10x-ptfe-verbinder-clip-blau
