Adapter/Flange Direct Drive gắn trước cho Ender 3 (dùng X Carriage zin)

Chuyển sang Direct Drive dùng X Carriage zin / tấm back support

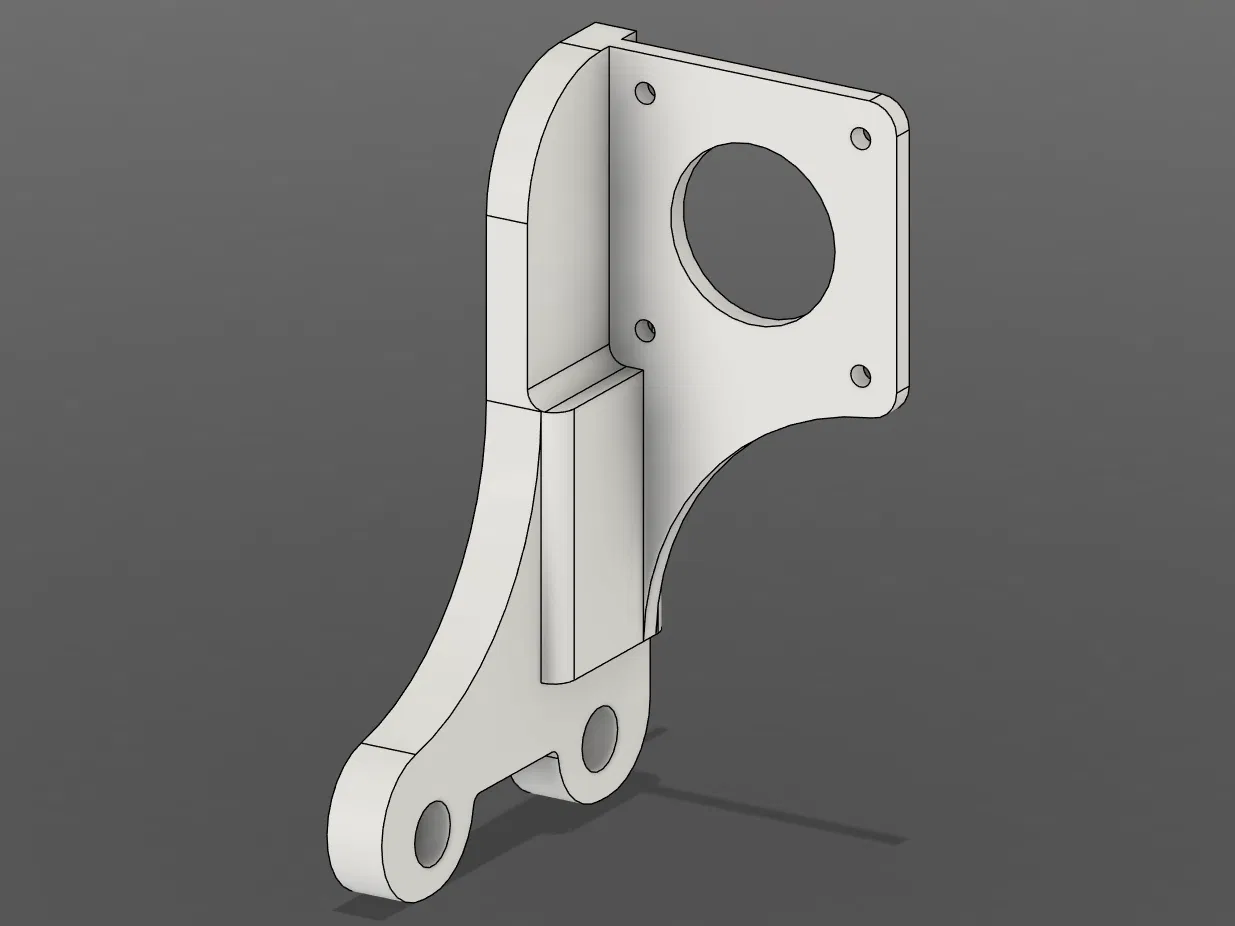

Mẫu này là một adapter/flange nhỏ gọn và cứng cáp, thiết kế để chuyển các máy in kiểu Ender 3 đang dùng Extruder Back Support Plate / X Carriage zin sang cấu hình Direct Drive Extruder (DDE) gắn phía trước, đồng thời giữ lại nhiều linh kiện nguyên bản nhất có thể.

Vì sao có thiết kế này?

Nhiều bộ chuyển Direct Drive thường hy sinh thể tích in hoặc cần các pát/khung lớn, nặng.
Adapter này giúp máy vẫn gọn, chạy nhanh và đơn giản — nhưng vẫn có được lợi ích của Direct Drive.

Mục tiêu chính của thiết kế là đơn giản, tương thích và ổn định:

• Dùng được extruder zin hoặc các extruder thay thế phổ biến

• Không thay đổi thể tích in theo trục X hoặc Z

• Không cần pát bản rộng hay cồng kềnh

• Hướng lắp phía trước gọn gàng

• Tương thích với các cooling duct cao hơn

Adapter này ra đời vì quá bực với cấu hình Bowden.

Trong trường hợp của mình, hệ Bowden hay gặp các vấn đề như:

• Kẹt filament

• Heat creep

• Đùn nhựa không ổn định

Tính năng chính

• Chuyển Ender 3 kiểu Bowden sang Direct Drive

• Dùng X carriage / back support plate zin

• Hỗ trợ extruder Creality nguyên bản và nhiều bản clone phổ biến

• Hướng lắp phía trước giúp đường đi filament tốt hơn

• Không mất hành trình trục X hoặc Z

• Thiết kế gọn và cứng

• Thiết kế để dùng với cooling duct cao hơn

• Ít phần cứng bổ sung

• Chỉ cần nối dài dây cáp

Thiết lập in khuyến nghị

• Vật liệu: PETG hoặc ABS (không khuyến nghị PLA)

• Layer height: 0.2 mm

• Infill: 100%

• Supports: Có

Nếu bạn thích mẫu này, cân nhắc để lại một ⭐ và chia sẻ bản in của bạn nha!

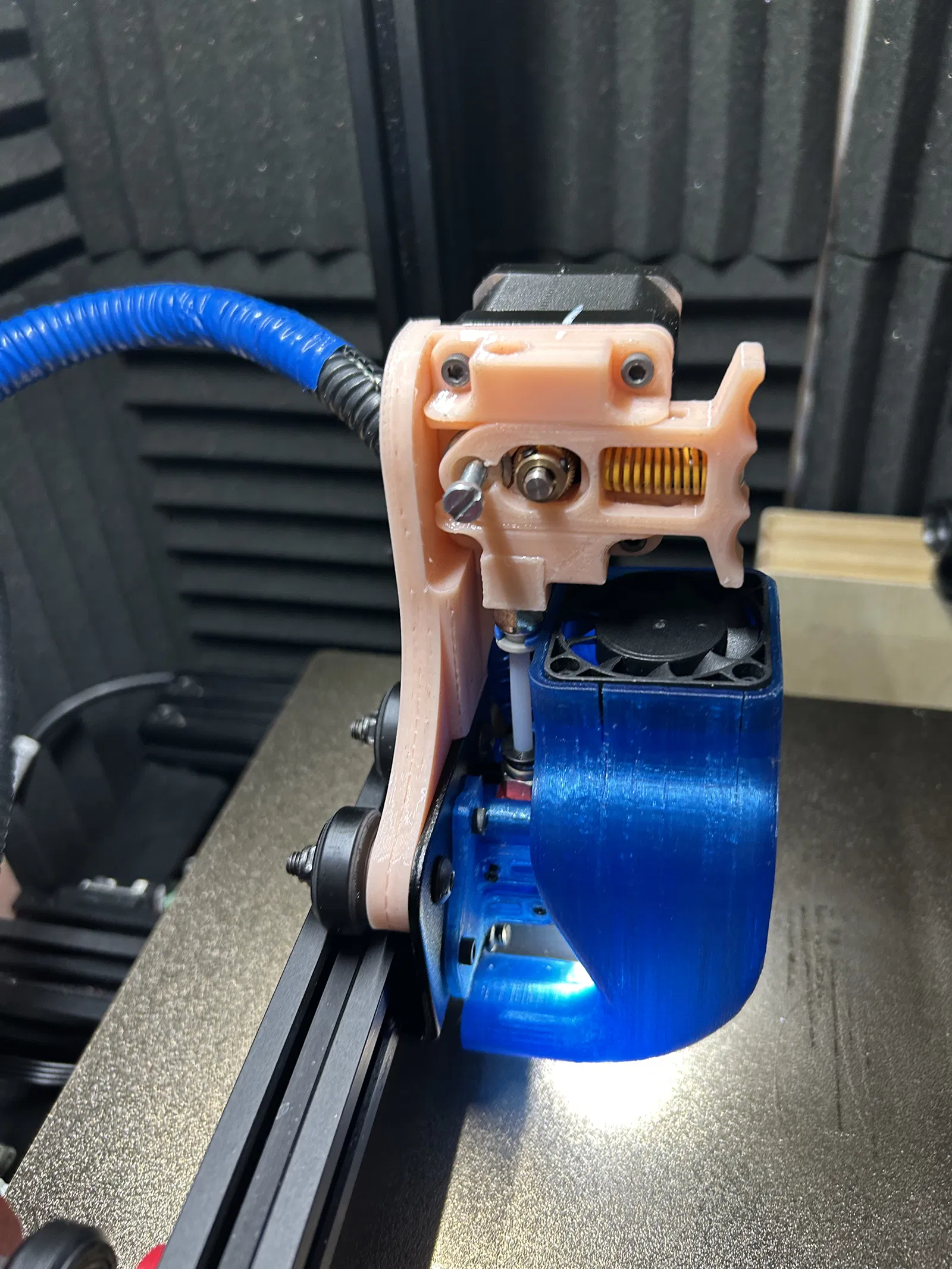

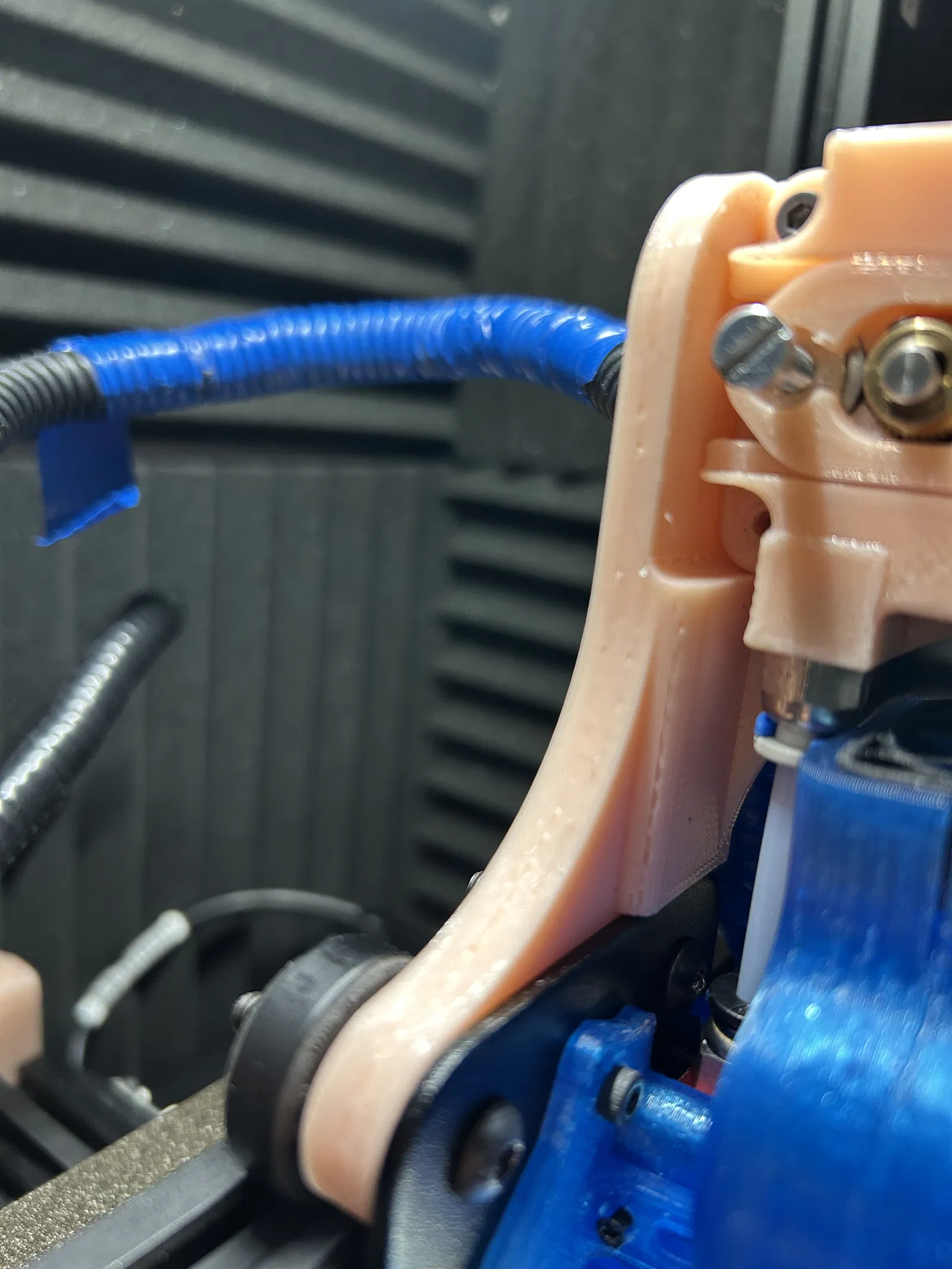

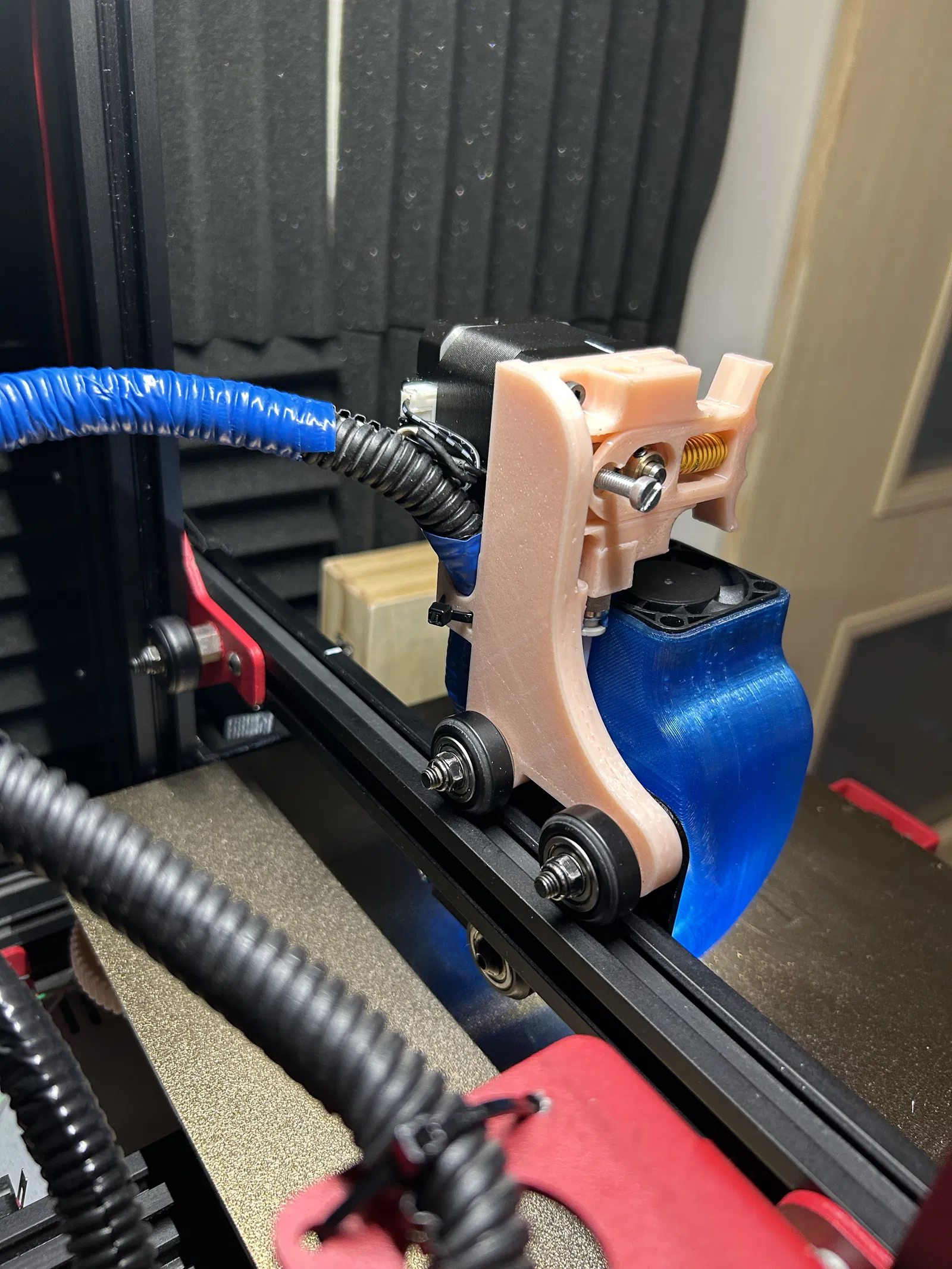

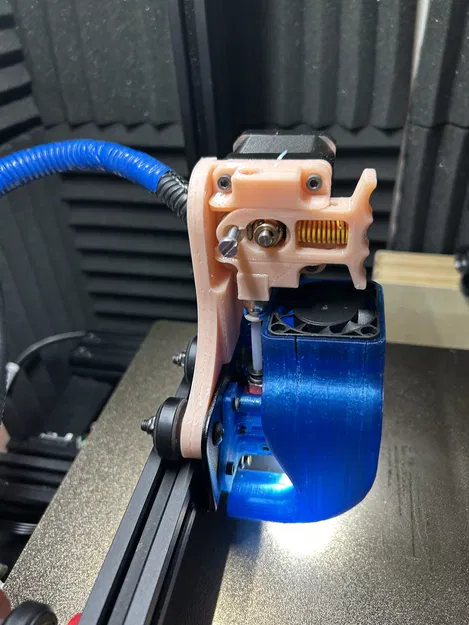

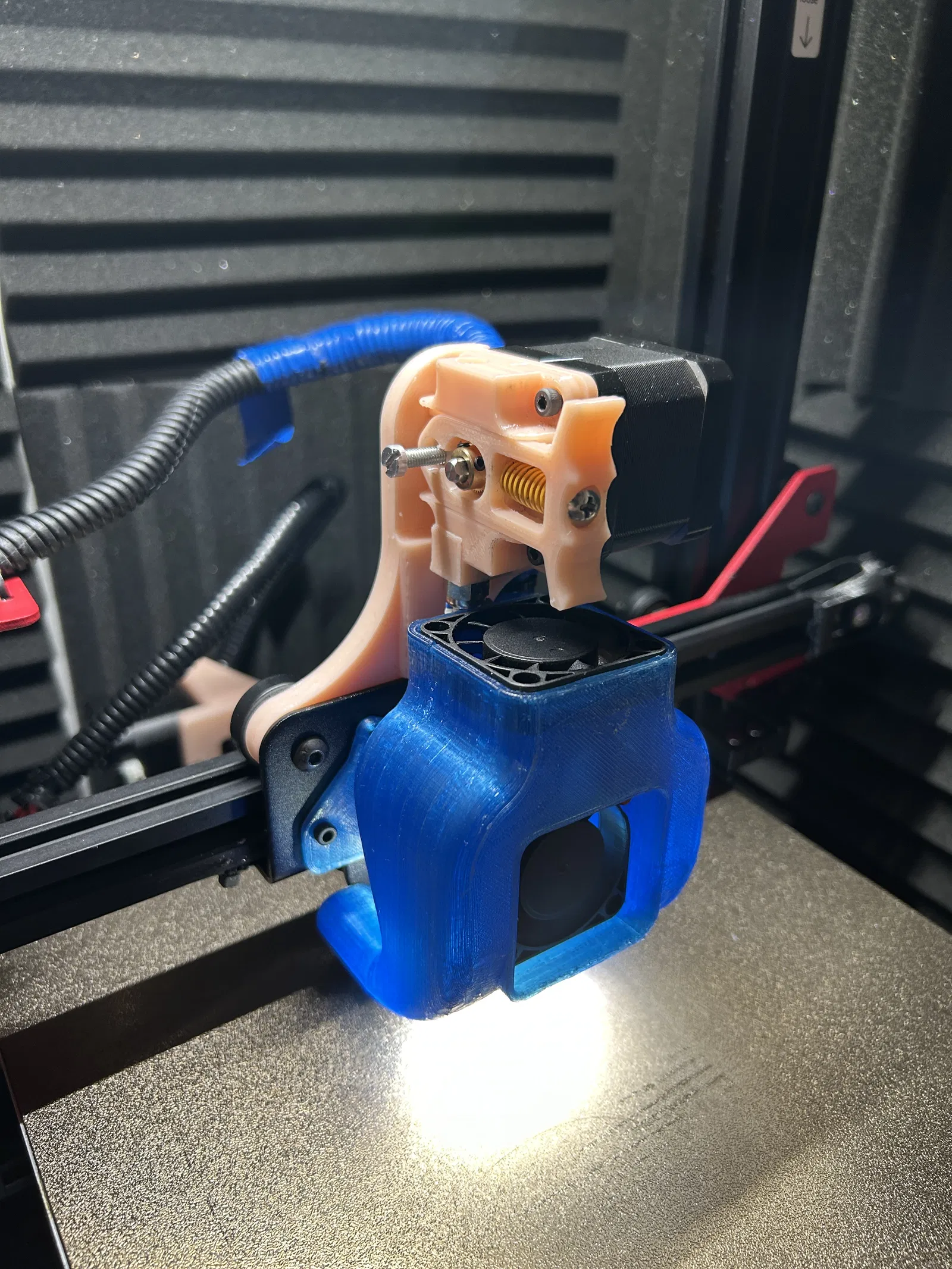

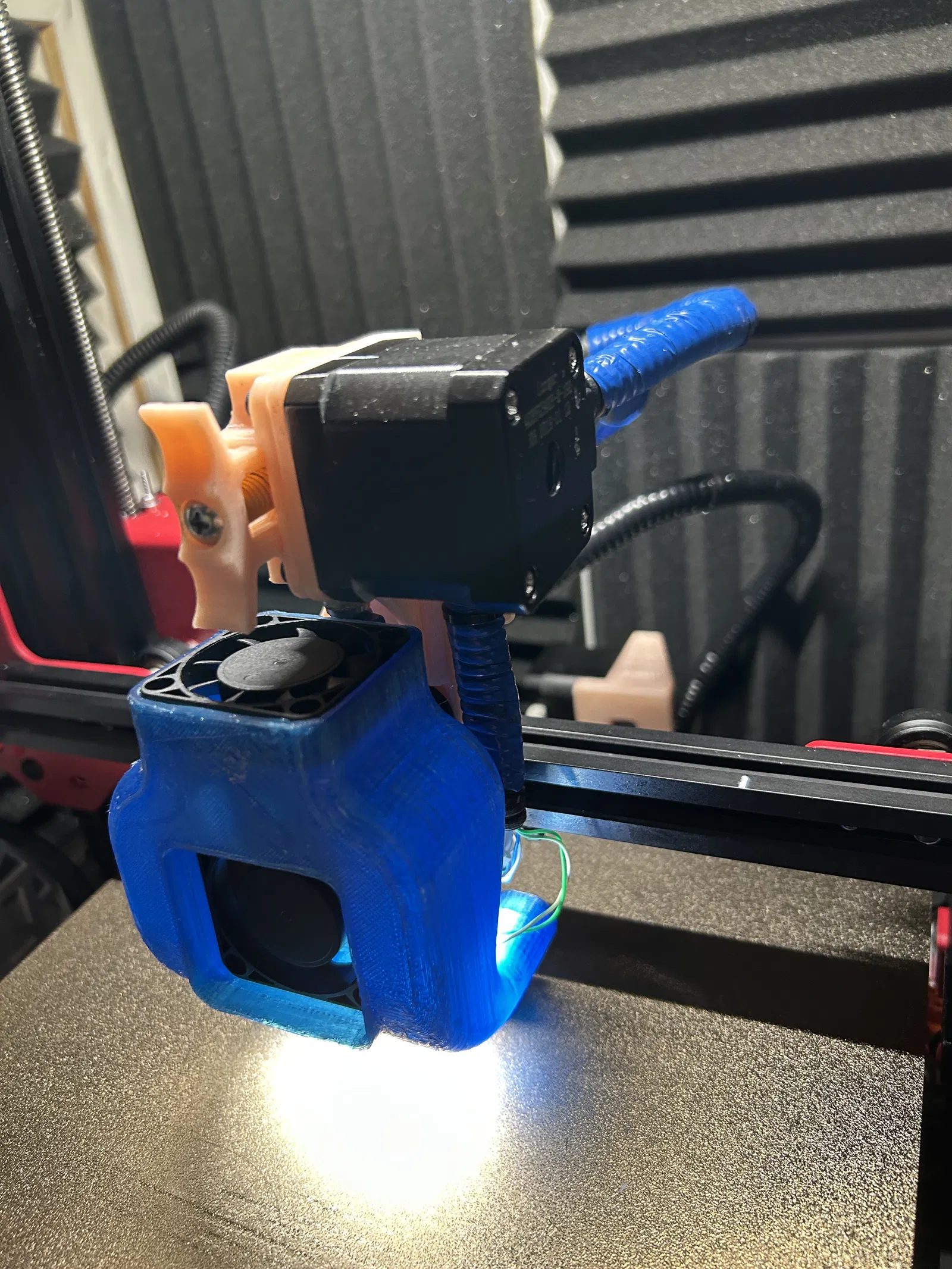

Máy in trong hình là Alfawise U30 gắn X Carriage của Ender 3, dùng cooling duct ADKS và More Efficient Extruder như trong ảnh. Extruder Ender 3 nguyên bản cũng sẽ dùng được mà không gặp vấn đề gì.

https://www.thingiverse.com/thing:4586978/files
