Chuyển đổi giàn XY Ender 6 sang Voron (Ender 6 Voron Gantry Conversion)

Tiếc là mình đã bán Ender 6 trước khi kịp test và hoàn thiện hệ này, nhưng theo nhiều anh em yêu cầu thì mình share ở đây:

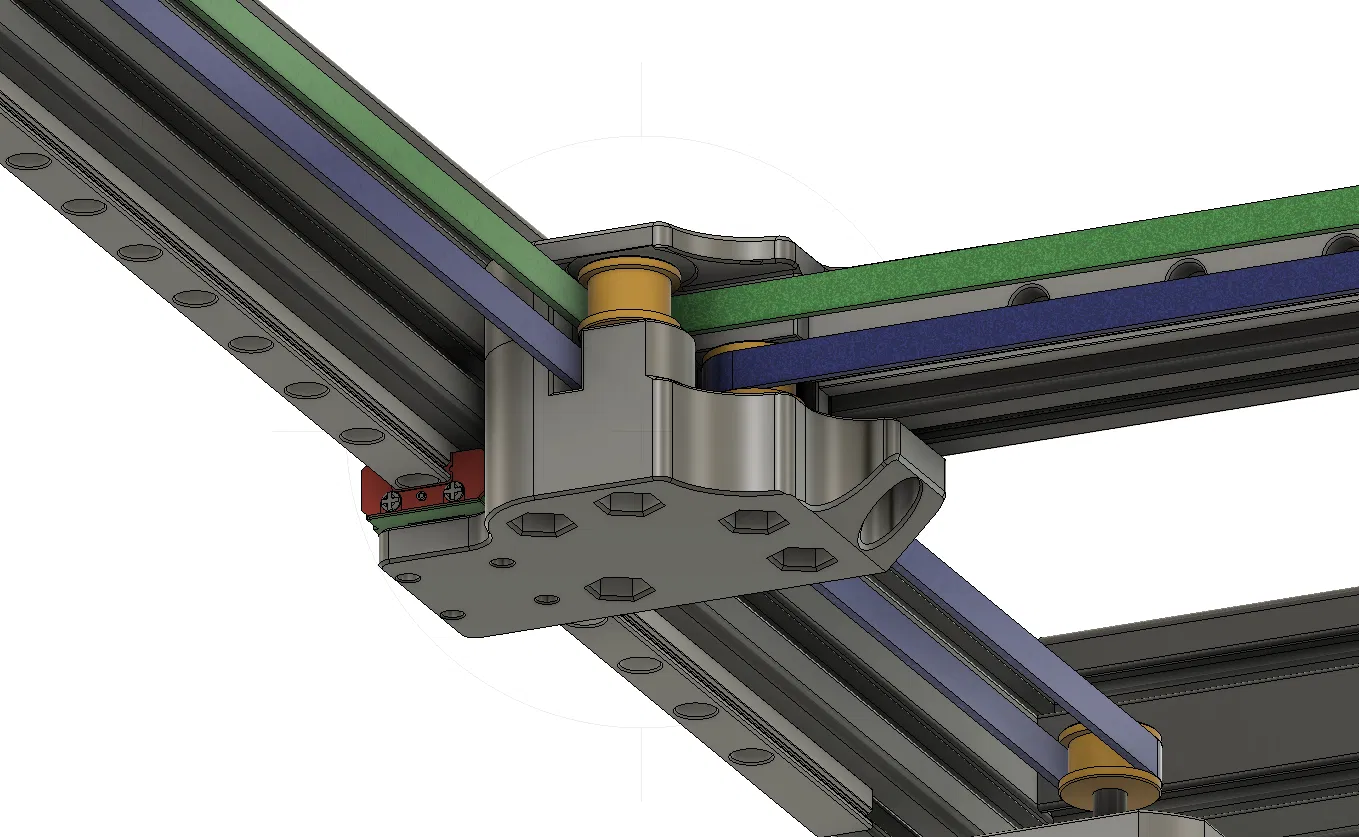

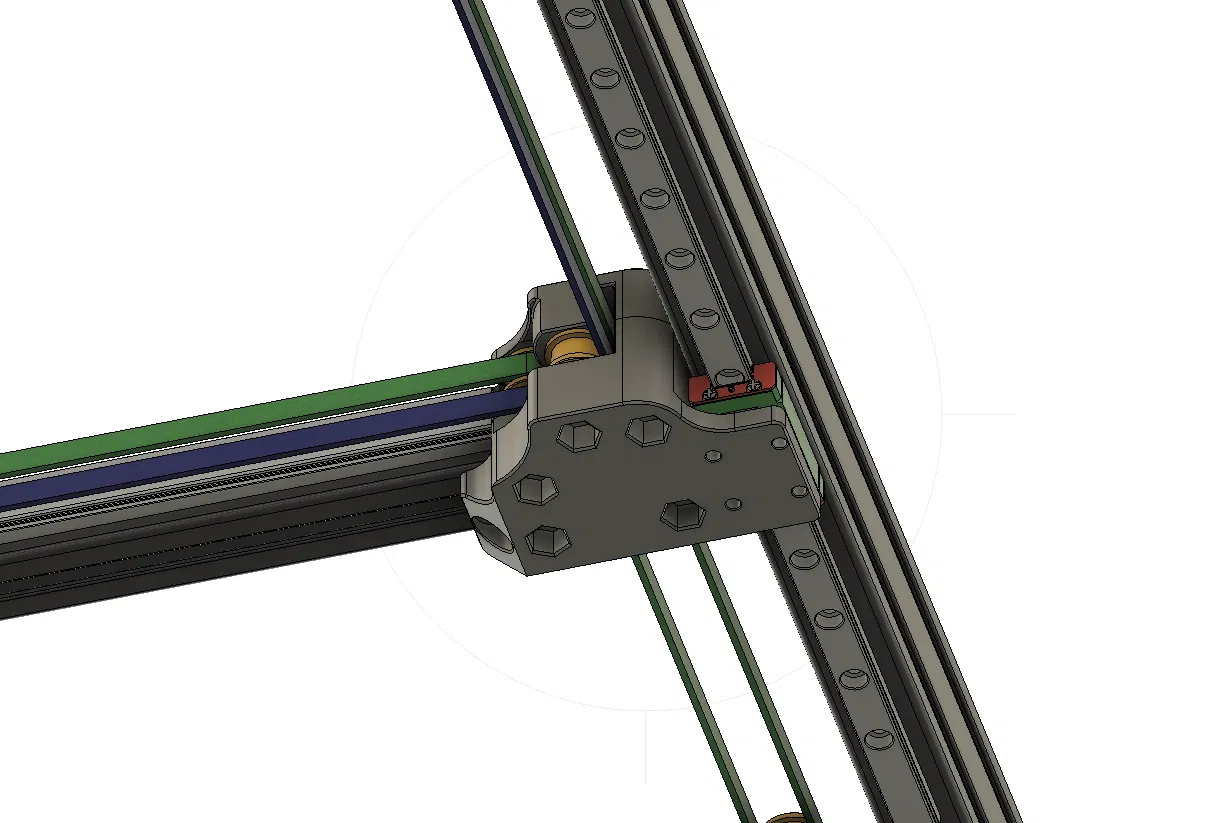

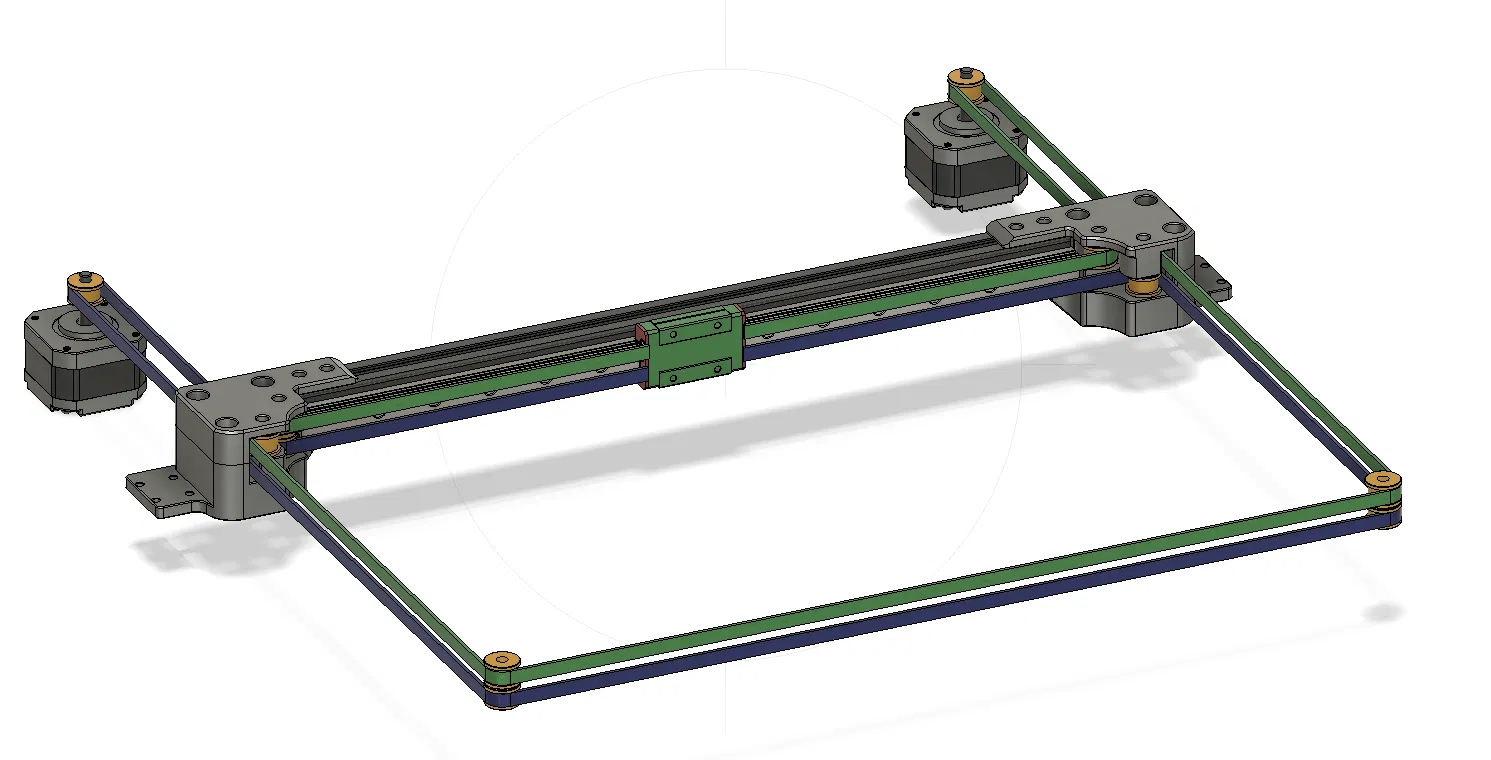

Ender 6 Voron Gantry Conversion:

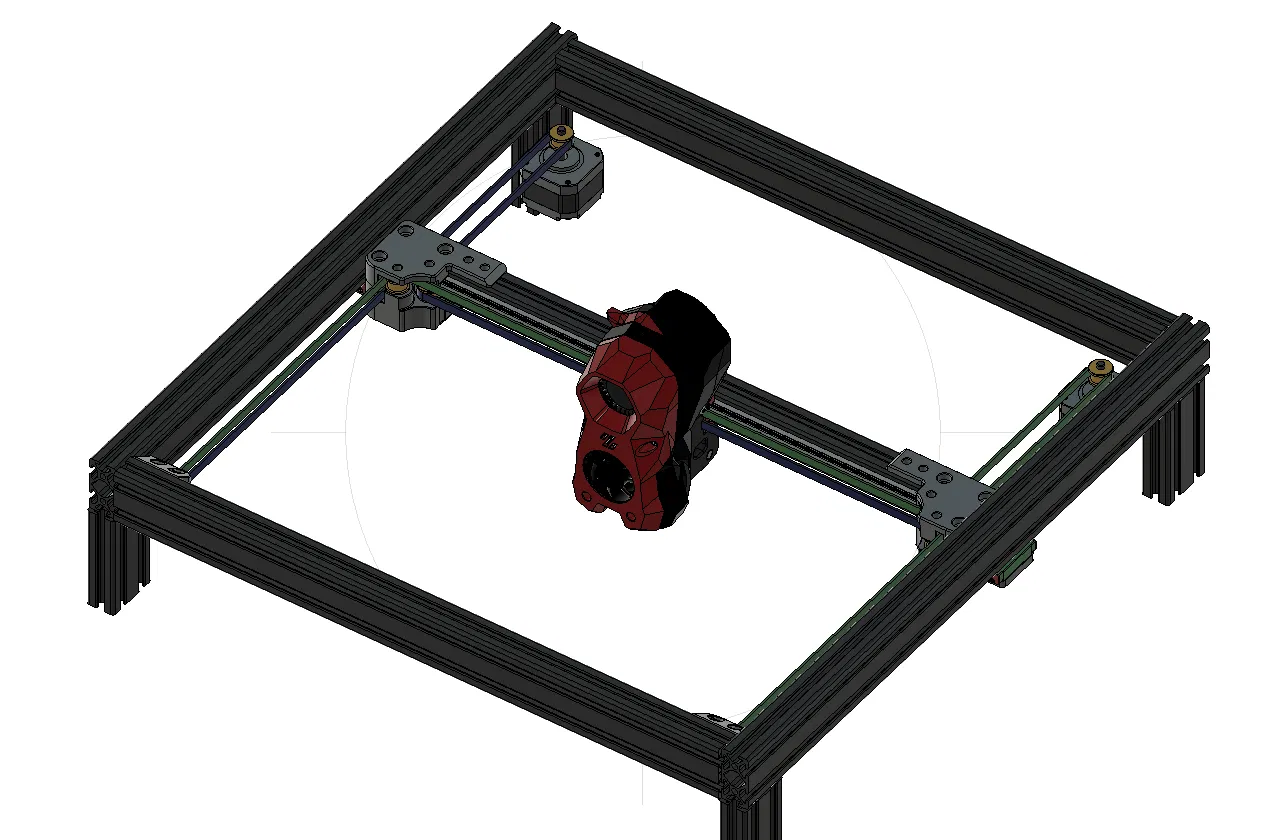

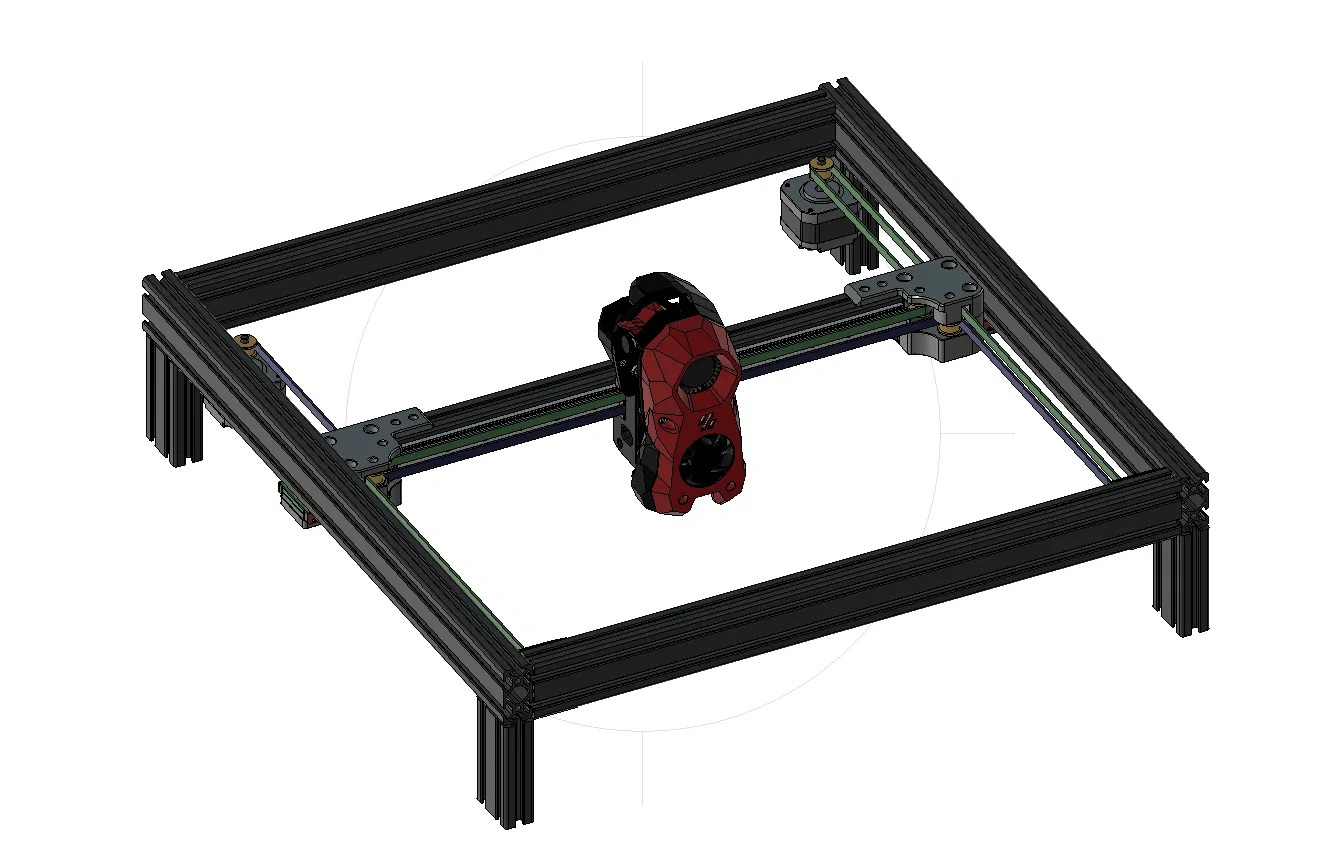

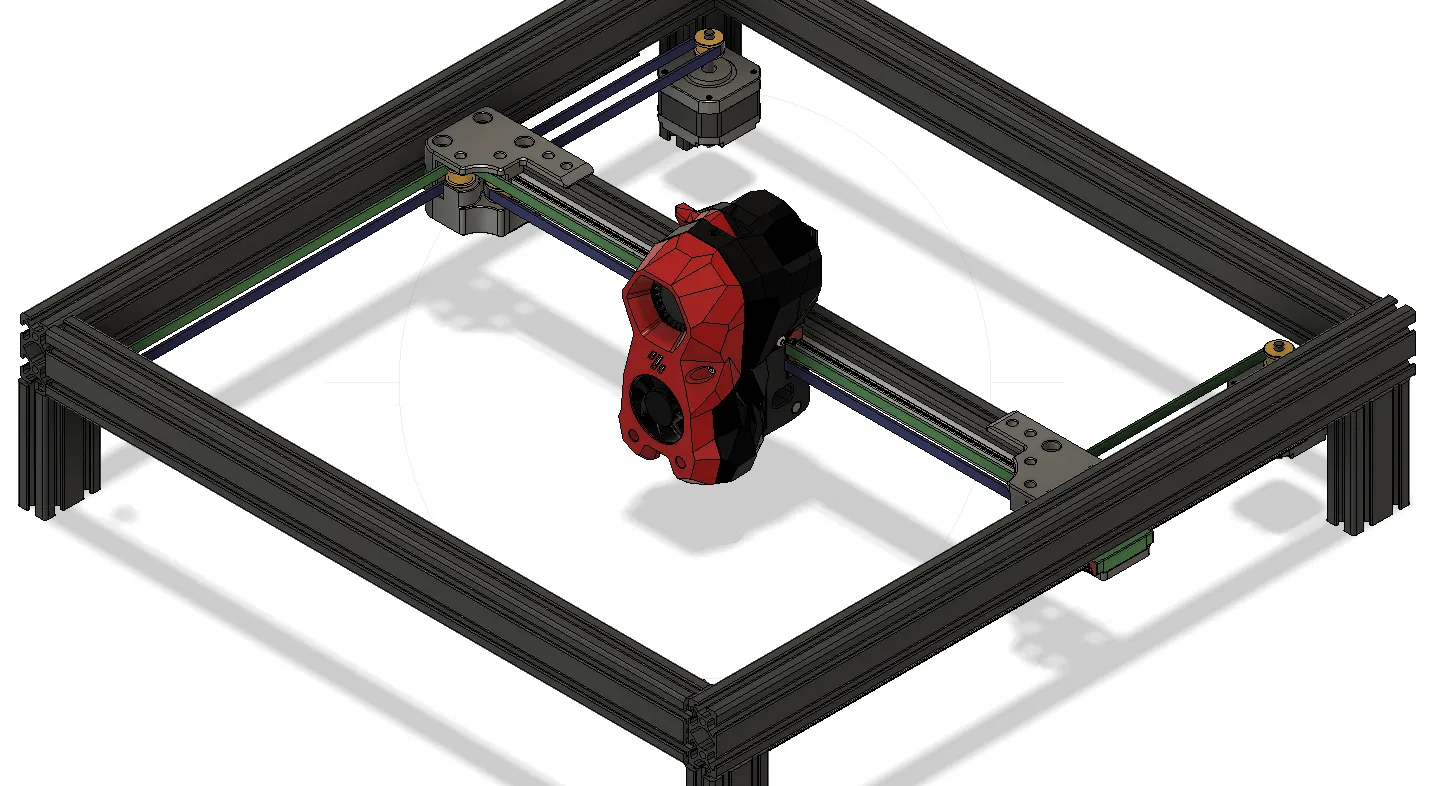

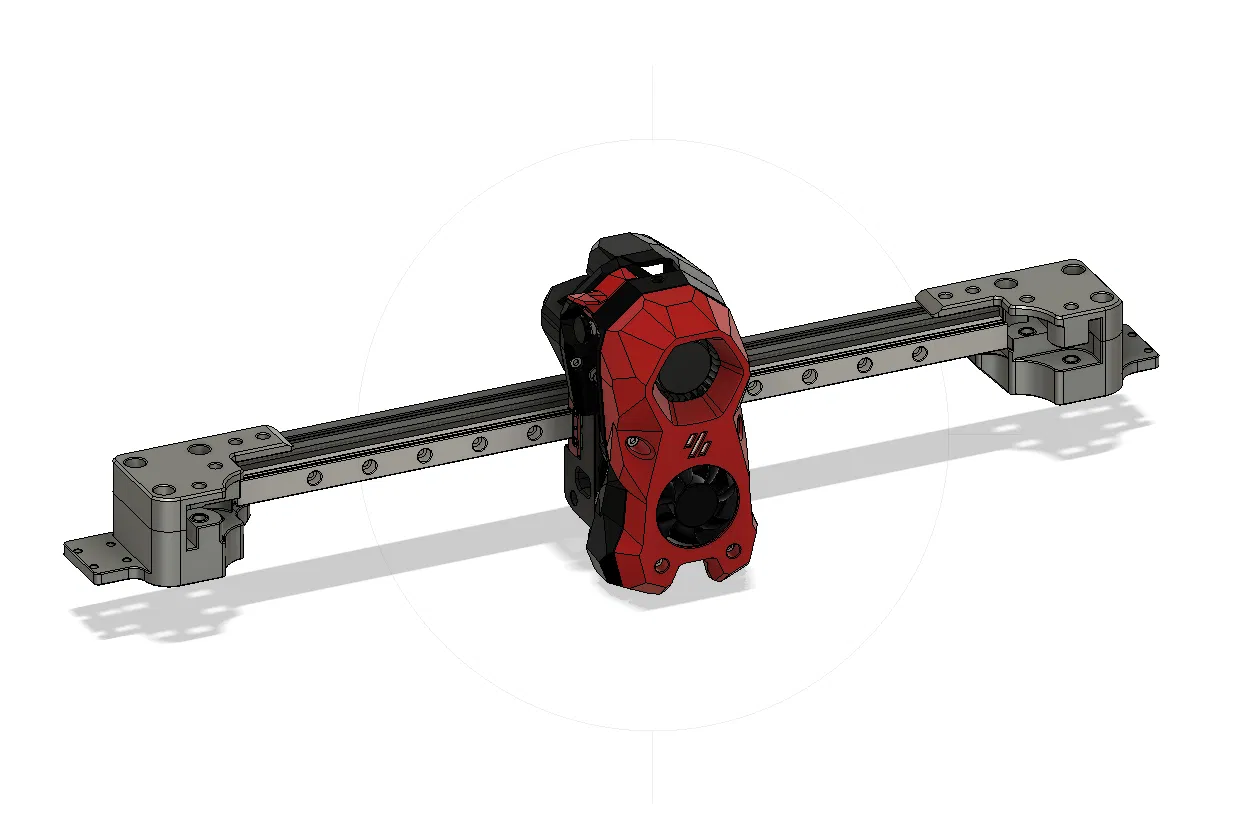

Hệ này có thể gắn lên đúng khung sườn zin của Creality Ender 6, cho phép dùng các Voron Compatible toolhead như Afterburner, Stealthburner, XOL Toolhead, v.v.

Hệ này tận dụng các AB Motor Mounts nguyên bản để giảm nhu cầu phải độ chế quá nhiều phần cơ cấu chuyển động XY.

Bạn sẽ cần:

• M5x40 BHCS x6
• M5x35 SHCS x6
• M5x8 SHCS x14
• M5 hex nuts x12
• M3x10 SHCS x8
• M3x8 BHCS x40
• M3 Roll in t nuts x40
• M5 Roll in t Nuts x14
• 2020 extrusion 355mm long x1
• MGN9 Linear Rail w/ H block - 375mm long x2 (Y axis)
• MGN12 Linear Rail w/ H block - 350mm long x1 (X axis)
• 6mm GT2 Timing Belt - 2 meters (x2)
• GATES Powergrip® 2MR-20S 2GT 6mm Pulley x6
• GATES Powergrip® 2GT smooth idler 6mm x2
• Voron Compatible Toolhead of choice x1

LƯU Ý;

Hệ này được thiết kế với mục tiêu dùng sensorless homing và CANbus toolhead, nên không có chuẩn bị sẵn cho endstops hay cable management. Mình có kèm file STEP của cụm assembly nếu bạn muốn chỉnh sửa cho phù hợp với máy của bạn.
