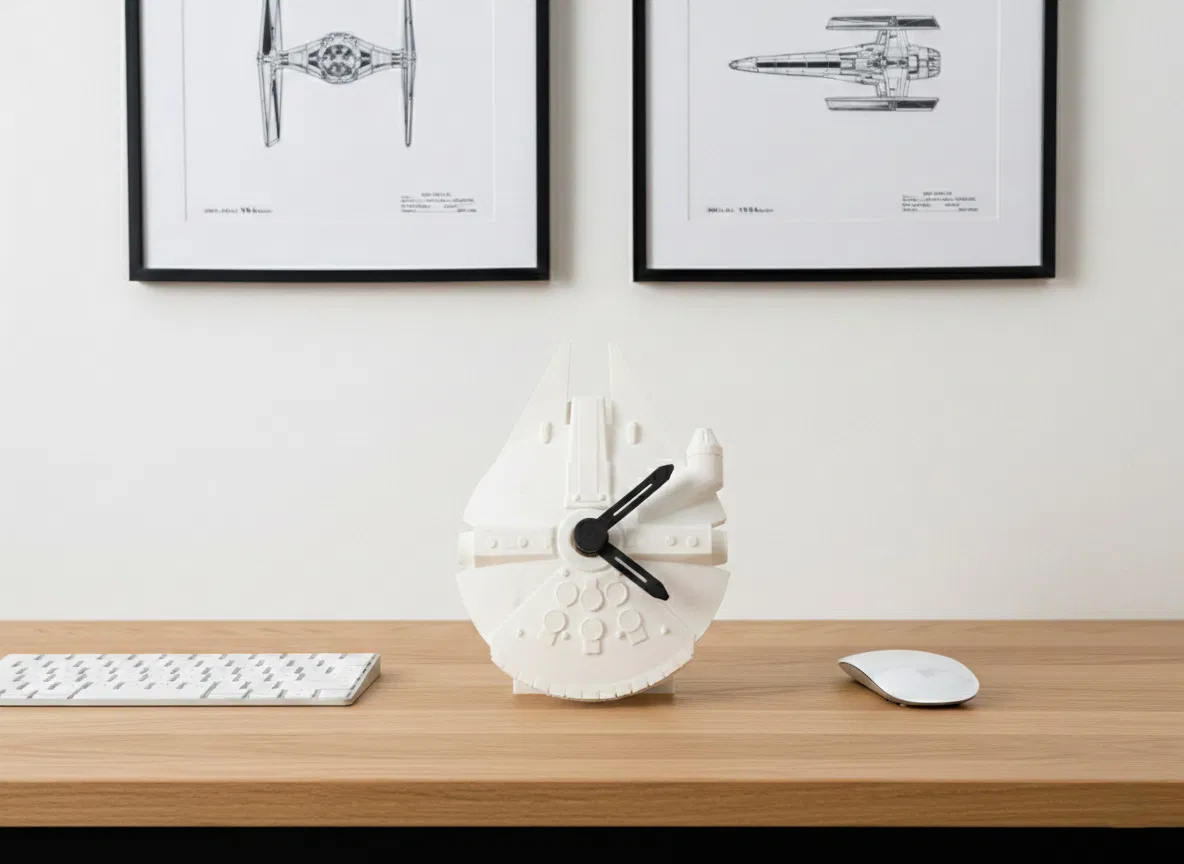

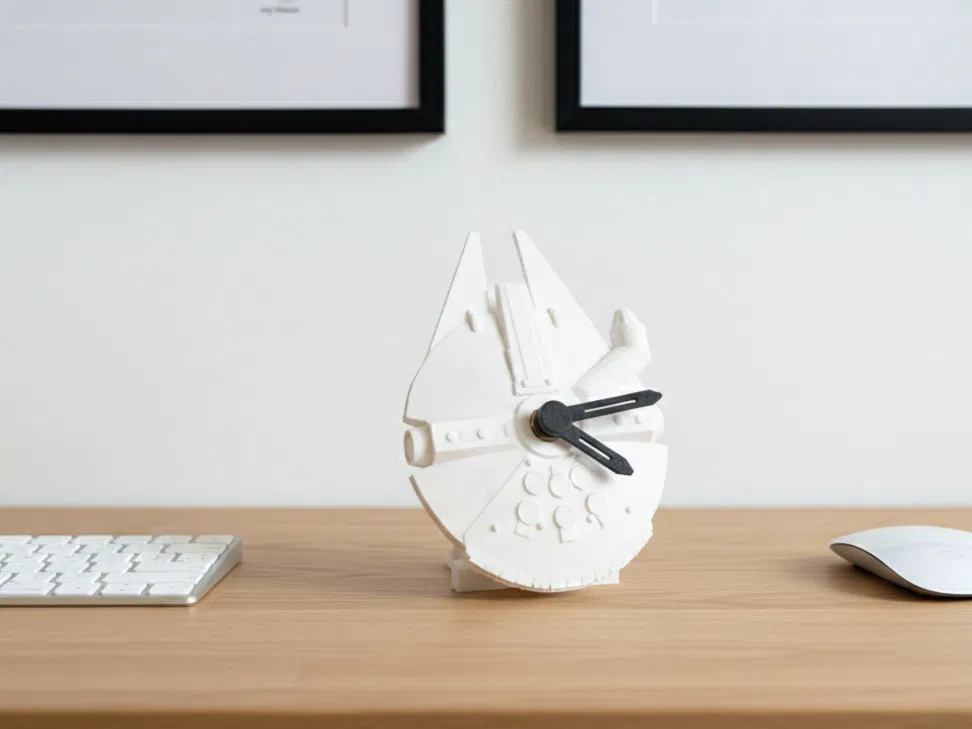

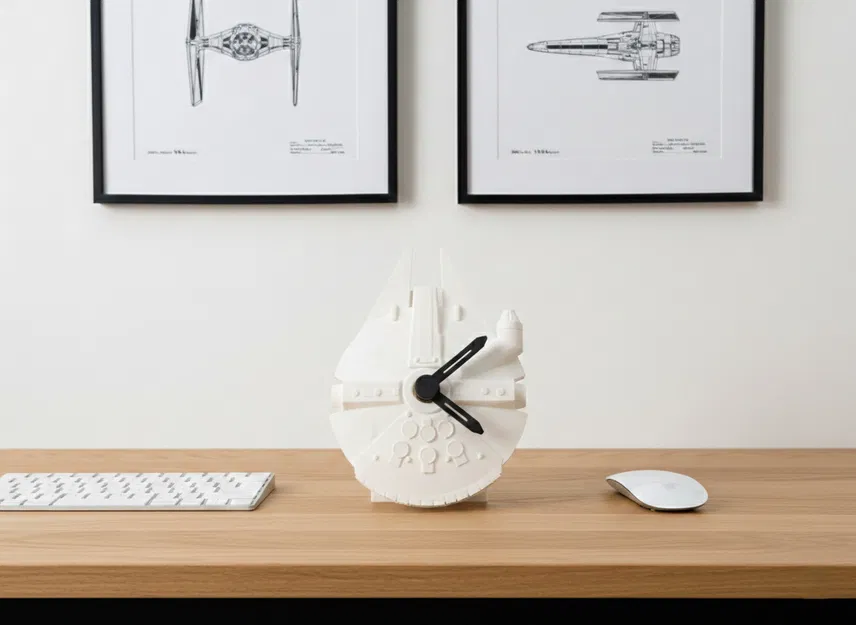

Falcon Dock Desk Clock – Đồng hồ để bàn dạng dock

• Mẫu đồng hồ này được thiết kế riêng để vừa với Bambu Lab Clock Components Kit.

• Lắp ráp không cần dụng cụ: Thiết kế 3 phần (Main Dial, Threaded Back Lid và Docking Stand) bấm khớp và vặn ren vào nhau nhẹ nhàng—không cần keo hay phần cứng bổ sung.

• Hệ docking tích hợp: Nắp lưng đóng vai trò là mối nối trung gian để liên kết với chân đế bàn tuỳ chỉnh.

• Thẩm mỹ gọn gàng: Tất cả điểm lắp đều được giấu trong thiết kế “dock”, cố gắng giữ tổng thể nhìn sạch và gọn.

Clock Components Kit 011 từ Bambu Lab (kit khoảng 10€ + 10€ phí ship), xem tại đây: https://eu.store.bambulab.com/products/clock-components-kit-011?id=41823200215176&modelId=134036

Mua món tương tự (gần như y hệt) với khoảng MỘT NỬA GIÁ và khoảng 2€ phí ship tại đây (affiliate link): https://s.click.aliexpress.com/e/_c3nHDlr9

Dự kiến khoảng 11 ngày LÀM VIỆC cho thời gian vận chuyển từ nhà cung cấp trên Aliexpress (Trung Quốc)

Description / Disclaimer

Fan Art Tribute: Mẫu đồng hồ để bàn này là thiết kế do fan tạo, lấy cảm hứng từ Millennium Falcon trong vũ trụ Star Wars.

Intellectual Property: Mọi quyền liên quan đến Millennium Falcon và các trademark Star Wars thuộc về Lucasfilm Ltd. / Disney. Model này không phải sản phẩm chính thức và không được các chủ sở hữu bản quyền chứng thực.

 Non-Commercial Use: Model 3D này chỉ được cung cấp cho mục đích cá nhân, phi thương mại. Tôi không cho phép bán file số này hoặc bất kỳ bản in vật lý nào của thiết kế này trên bất kỳ nền tảng nào.

 License: Tác phẩm này được chia sẻ theo giấy phép Creative Commons - Attribution - Non-Commercial - No Derivatives (CC BY-NC-ND).

Thiết lập in 3D (nếu bạn tự dùng setting của mình):

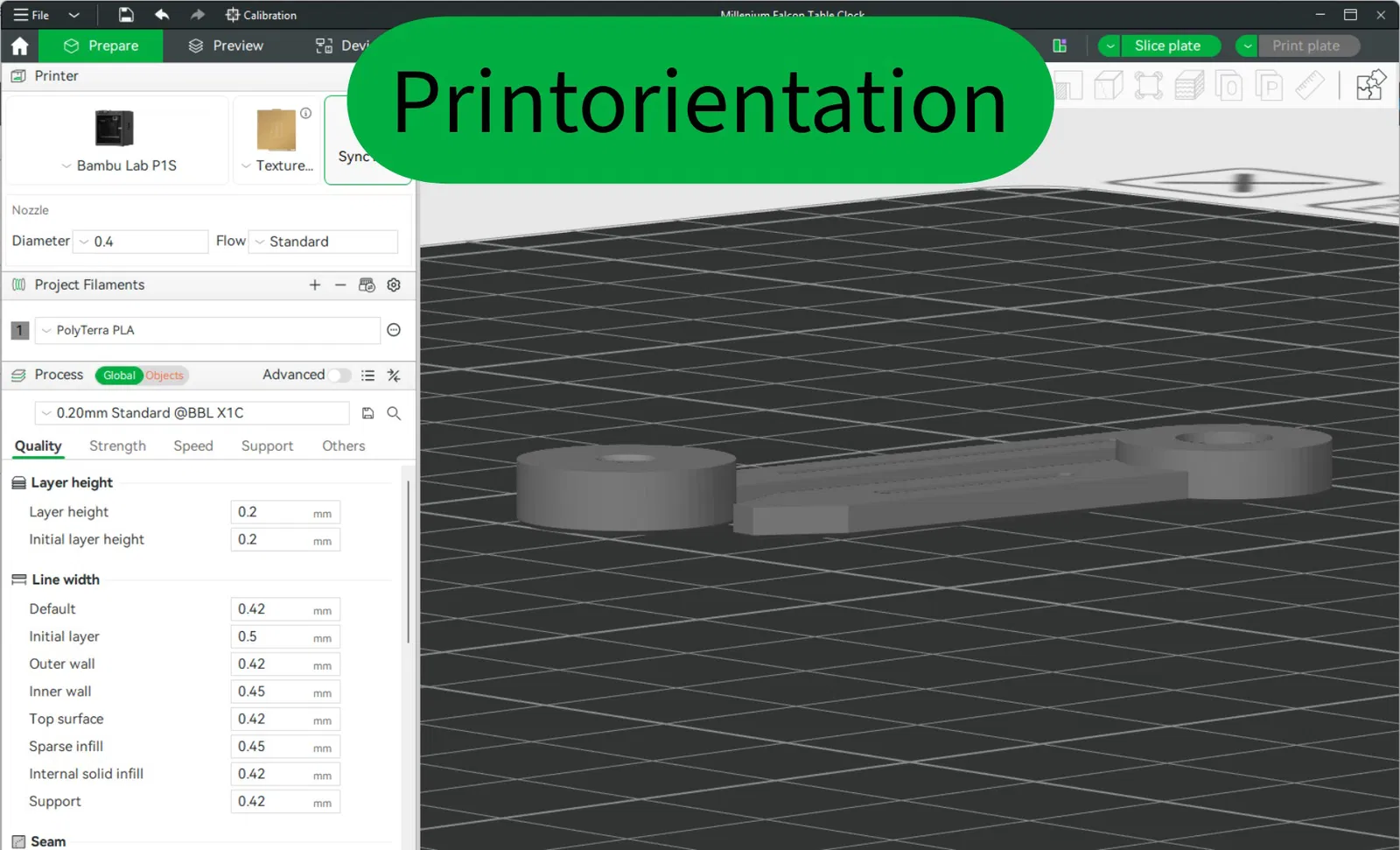

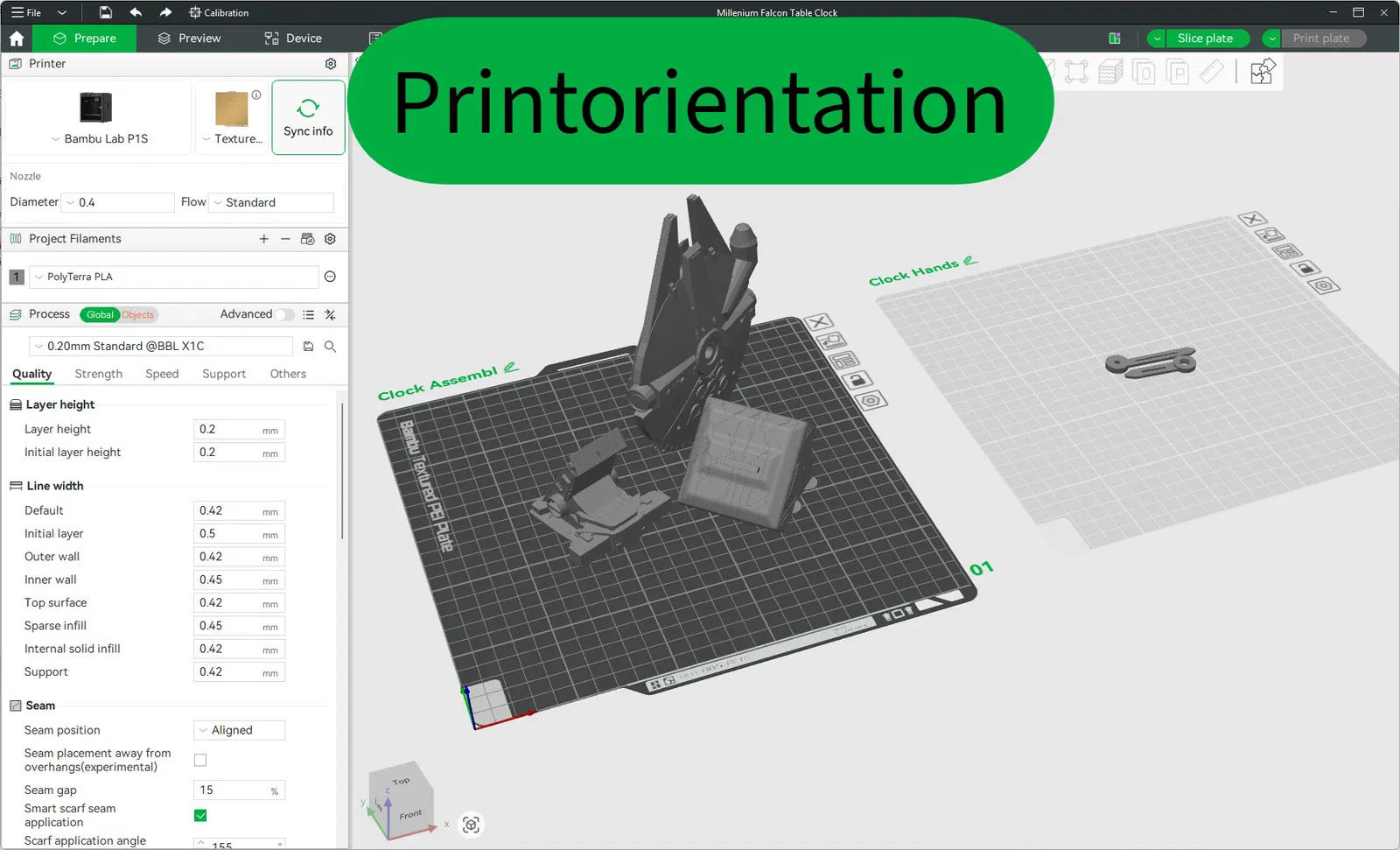

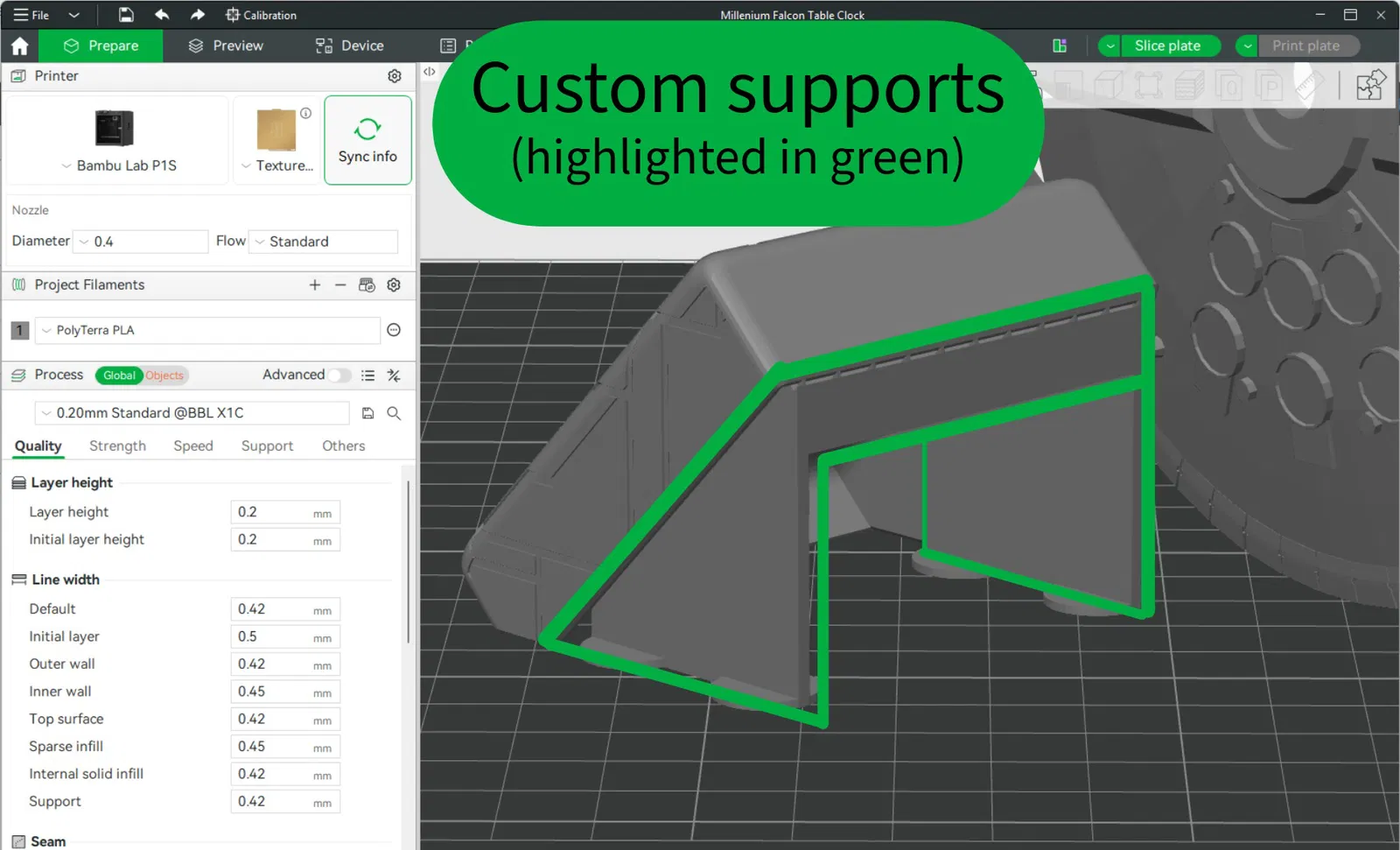

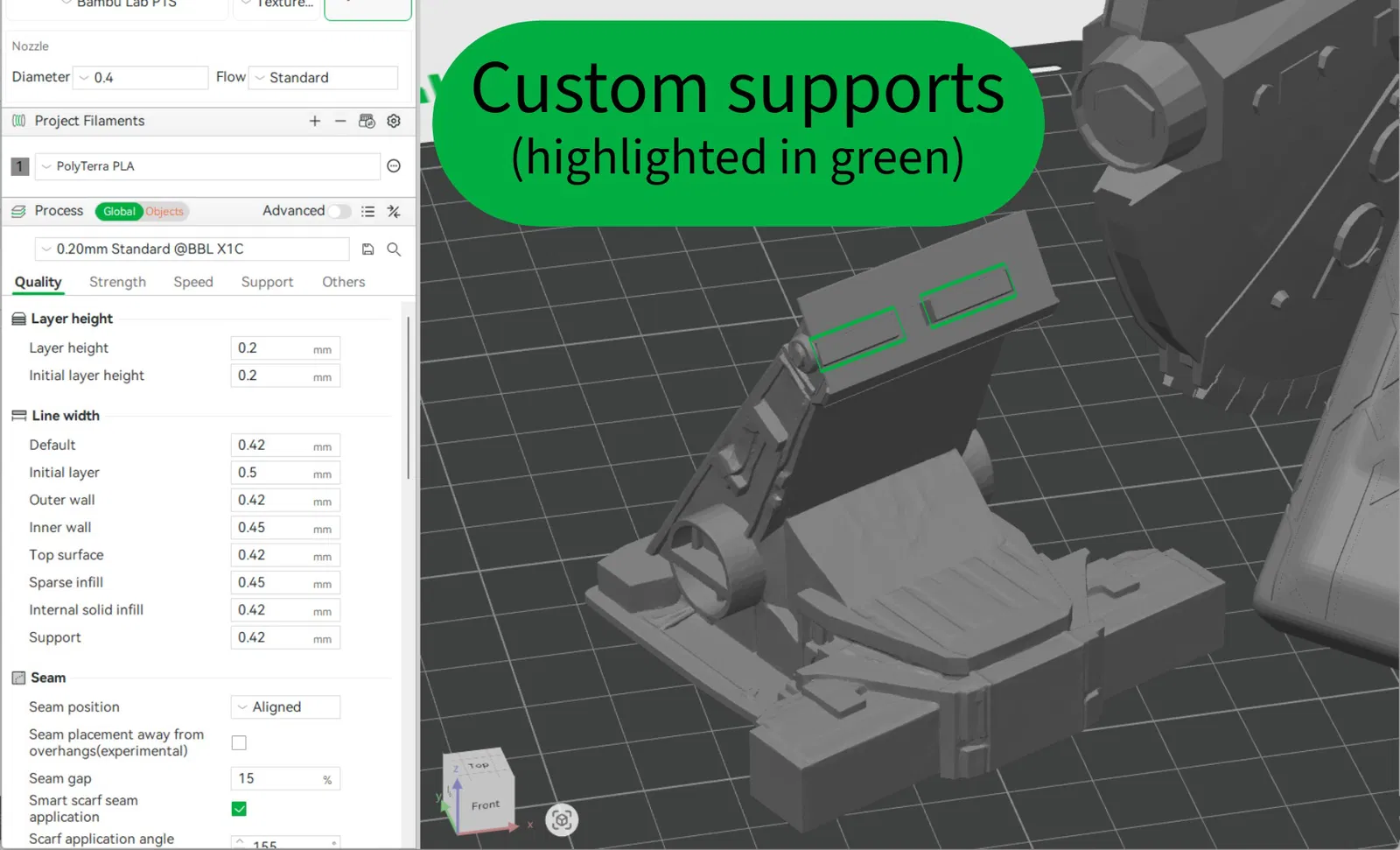

 Back Lid và Table Stand Dock có supports tuỳ chỉnh. Dock có supports trong các hốc dovetail với khe hở 0,2mm (thể hiện trong .gif bên dưới ở phía phải). Back Lid có giàn support bên dưới (thể hiện trong .gif bên dưới ở phía trái). Hãy in đúng orientation khuyến nghị (xem ảnh chụp từ slicer). In các phần này với Layerheight 0,2mm (hoặc bội số/ước số của 0,2), nếu không rất dễ gặp tình trạng supports không bung ra và các phần dovetail lắp ghép sẽ không khít/không vừa đúng.

In với layerheight 0,2mm,
Rafts: Không
Brim: Không

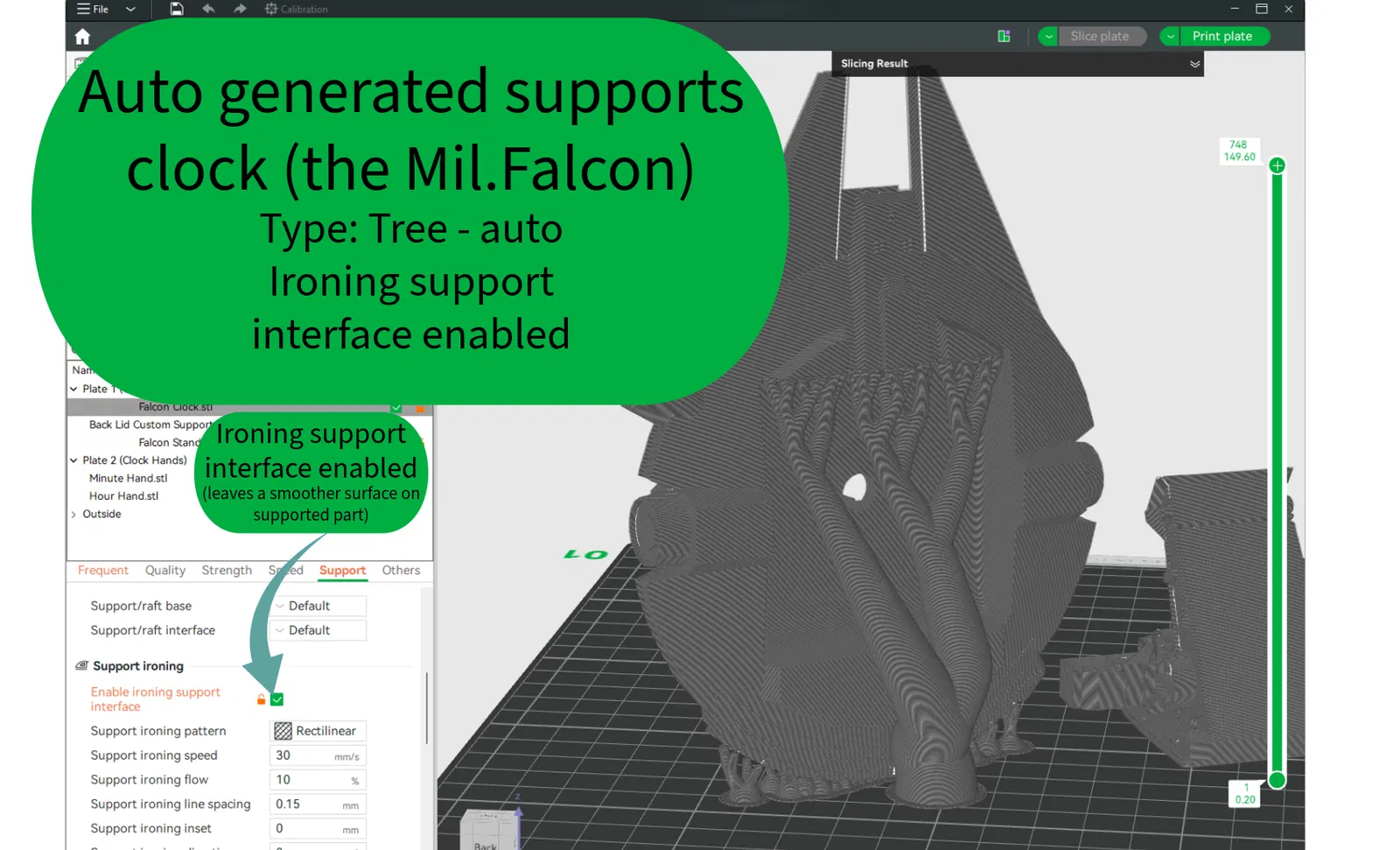

Supports: Có - chỉ trên phần clock. Dùng organic/tree supports cho overhang trong khoang đặt clock mechanism - xem ảnh chụp màn hình
Infill: 5-15%
Perimeters: 2 walls cho Back Lid và cho Clock, 4 walls cho Dock (để tăng độ chắc/độ bám lớp cho phần female dovetail)
Solid Layers: 4-5 bottom, 4-5 top.
Nếu bạn dùng Bambu Studio hoặc Orca Slicer, tốt nhất hãy dùng file .3mf (tạo từ Bambu Studio)
để cho kết quả tốt nhất. Mình đã in mẫu của mình với các setting đó và dùng filament Bambulab PLA Basic (màu xanh lá)

Hướng dẫn lắp ráp nhanh

1. Gắn Bambu Lab Clock Kit vào Main Dial Body (thể hiện trong .gif 1)



2. Vặn long đền (washer) và ê-cu (nut) vào, nhưng chưa siết ê-cu chặt hẳn nhé! (thể hiện trong .gif 1)

3. Canh cho clock mechanism sao cho hai cạnh của nó song song với vách khoang bên trong của thân - kiểm tra xem bạn đã lắp pin mới đúng chiều chưa (thể hiện trong .gif 1)

4. Siết chặt ê-cu - có thể bạn sẽ cần kìm mũi nhọn (needle-nose plier) (thể hiện trong .gif 1)

5. Lắp kim phút và kim giờ. Lắp kim bằng cách dùng ngón cái đẩy kim từ một phía và đồng thời tạo lực giữ/ngược lại bằng cách dùng ngón trỏ ấn lên clock mechanism từ phía còn lại, kiểu như kẹp hai bên lại với nhau. (thể hiện trong .gif 2)



6. Chỉnh đồng hồ về đúng giờ hiện tại (không minh hoạ)

7. Vặn Back Lid vào Dial Body (Falcon) cho đúng vị trí. (thể hiện trong .gif 3)

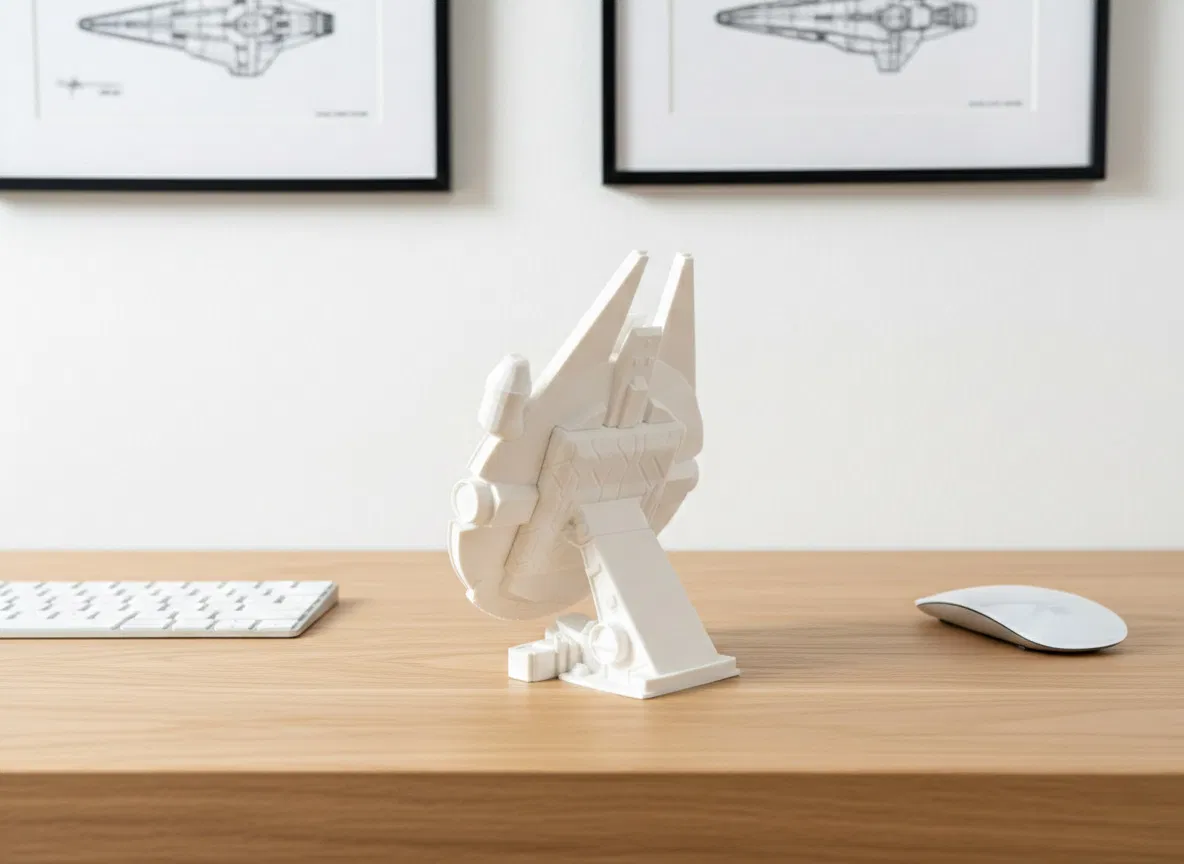

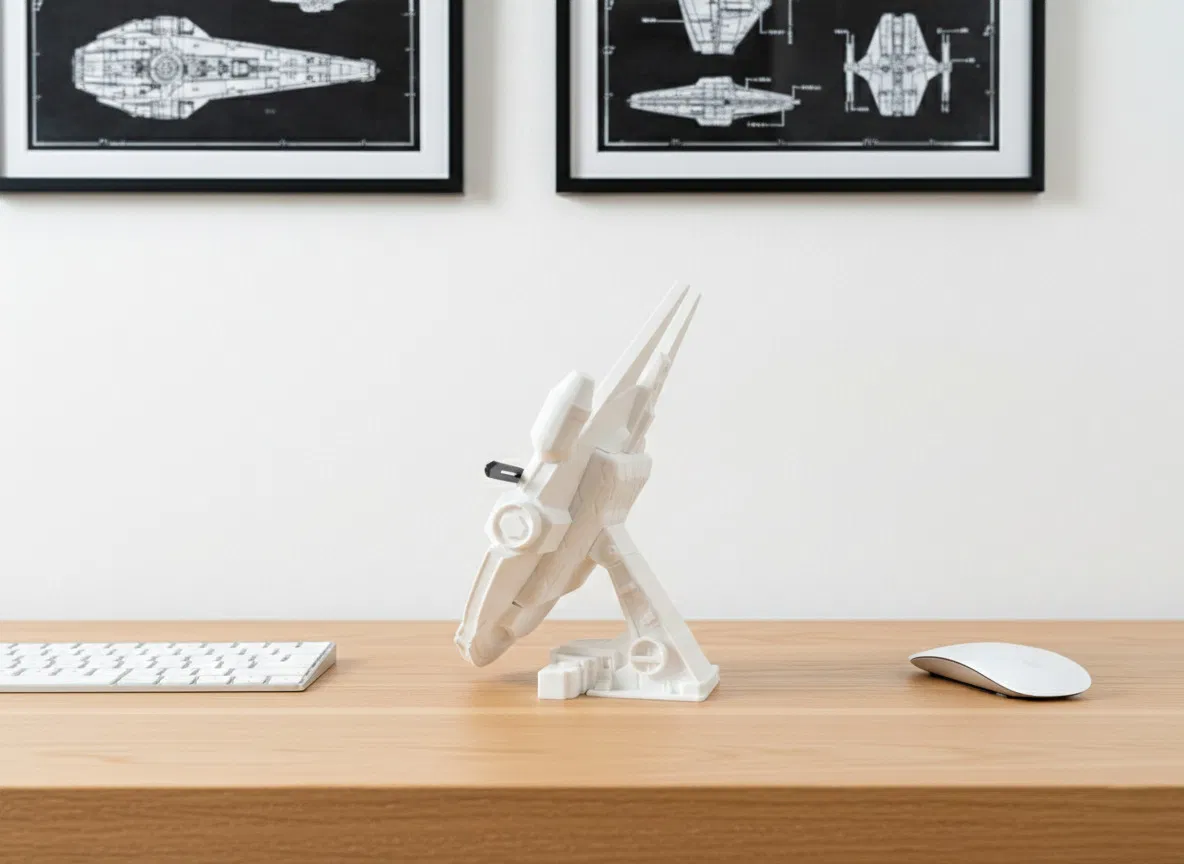

8. Bấm cụm đã lắp lên Table Stand Dock bằng cách trượt nhẹ phần dovetail đực và dovetail cái vào nhau. Khi lắp đúng hết cỡ sẽ có tiếng “click” nhẹ (thể hiện trong .gif 4)



9.  - xong!

*pssst!* ghé qua xem dạo gần đây mình làm gì nha. Mình đăng phần lớn dự án ở đó. https://www.instagram.com/makers_designjournal/

Nếu được, bạn dành chút thời gian ủng hộ bằng cách bấm LIKE giúp mình nha! Nếu bạn có tải về, sẽ rất vui nếu được thấy hình ảnh thành phẩm bạn làm. =D

3D Designed with: Fusion 360

Tất cả object đều do mình thiết kế!

MẪU 3D NÀY ĐÃ ĐƯỢC IN VÀ TEST

Nếu bạn có câu hỏi, băn khoăn, hoặc góp ý cải thiện model này thì cứ liên hệ mình nhé.
