Bộ Nới Hộp Điện (Electrical Box Extender)

Electrical Box Extender

Electrical Box Extender, giúp gắn/lắp dễ hơn mà không cần tháo dây điện. Làm dạng 1 file STL duy nhất, in 2 cái: một cái cho bên trái, cái còn lại sau khi in thì xoay (KHÔNG PHẢI MIRROR) để dùng cho bên phải. DISCLAIMER - đồ điện tự dùng tự chịu trách nhiệm, phải tuân thủ quy chuẩn/codes, v.v., filament chống cháy, bạn chấp nhận toàn bộ trách nhiệm. Tất cả những gì mình cung cấp ở đây chỉ là một file in có thể bạn thấy hữu ích.

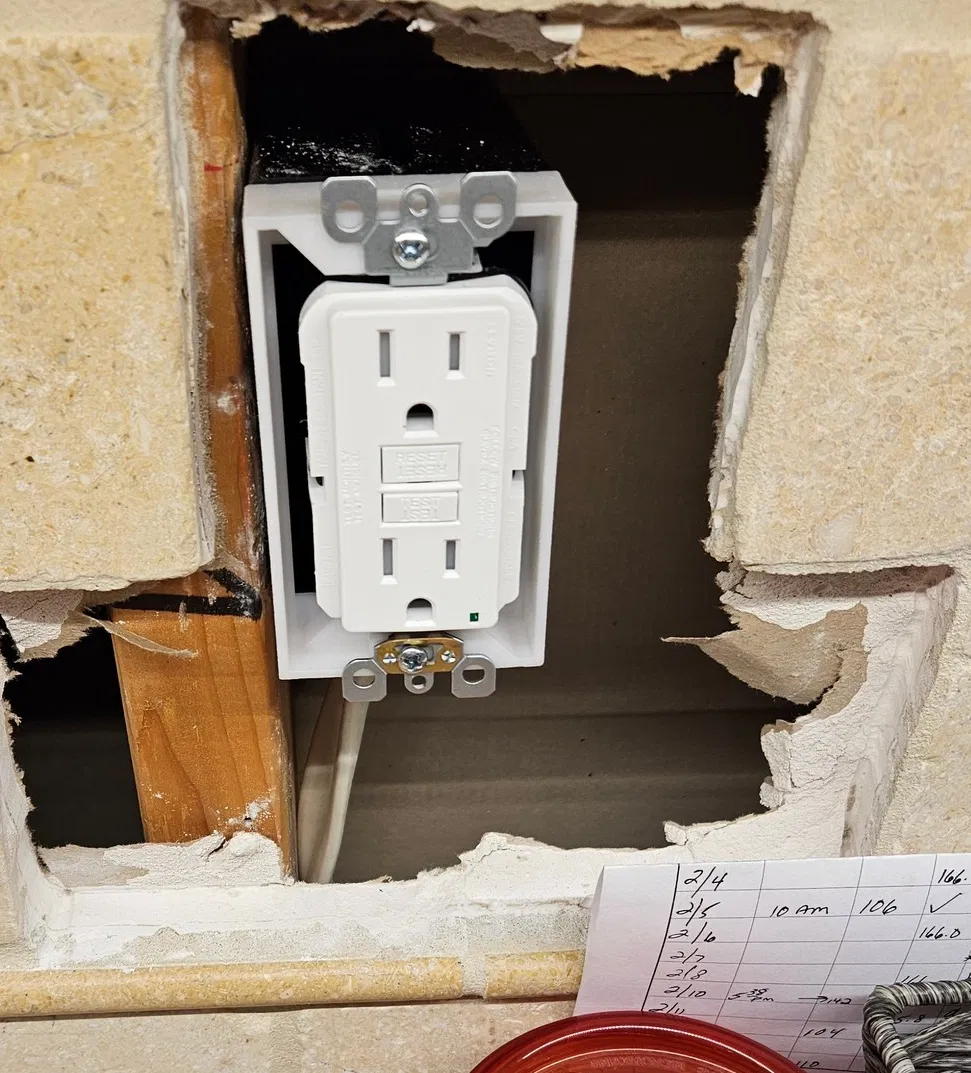

Sắp tới mình làm dự án bếp, ốp gạch backsplash mới, thay ổ cắm điện mới, và mình muốn mọi thứ lắp cho phẳng (flush) với bề mặt.

Mình đã tìm đủ loại electrical outlet extenders.

Có vài thiết kế rất ổn, mình ghi nhận công của mọi người vì ý tưởng này.

Nhiều quá không kể hết (chắc mình coi gần như toàn bộ các bản phái sinh trên web), không có cách nào nhắc hết, nhưng tất cả đều là tiền đề dẫn tới bản này.

NHƯNG, mình không thích cách chúng chụp/luồn lên ngoài hộp điện. Loại thương mại và loại in 3D kiểu một mảnh thường phải trượt qua phía ngoài ổ cắm, hoặc phải tháo dây ra mới nhét được spacer vào. Mình muốn có thể chỉ cần vặn ốc tháo ổ cắm ra, vẫn giữ nguyên dây, rồi gắn extender vào phía sau và bắt ốc lại. Có một vài thiết kế khoét một bên để vòng qua, nhưng như vậy không kín hết chu vi, và theo mình biết thì electrical code có thể yêu cầu phần hở phải được bịt kín.

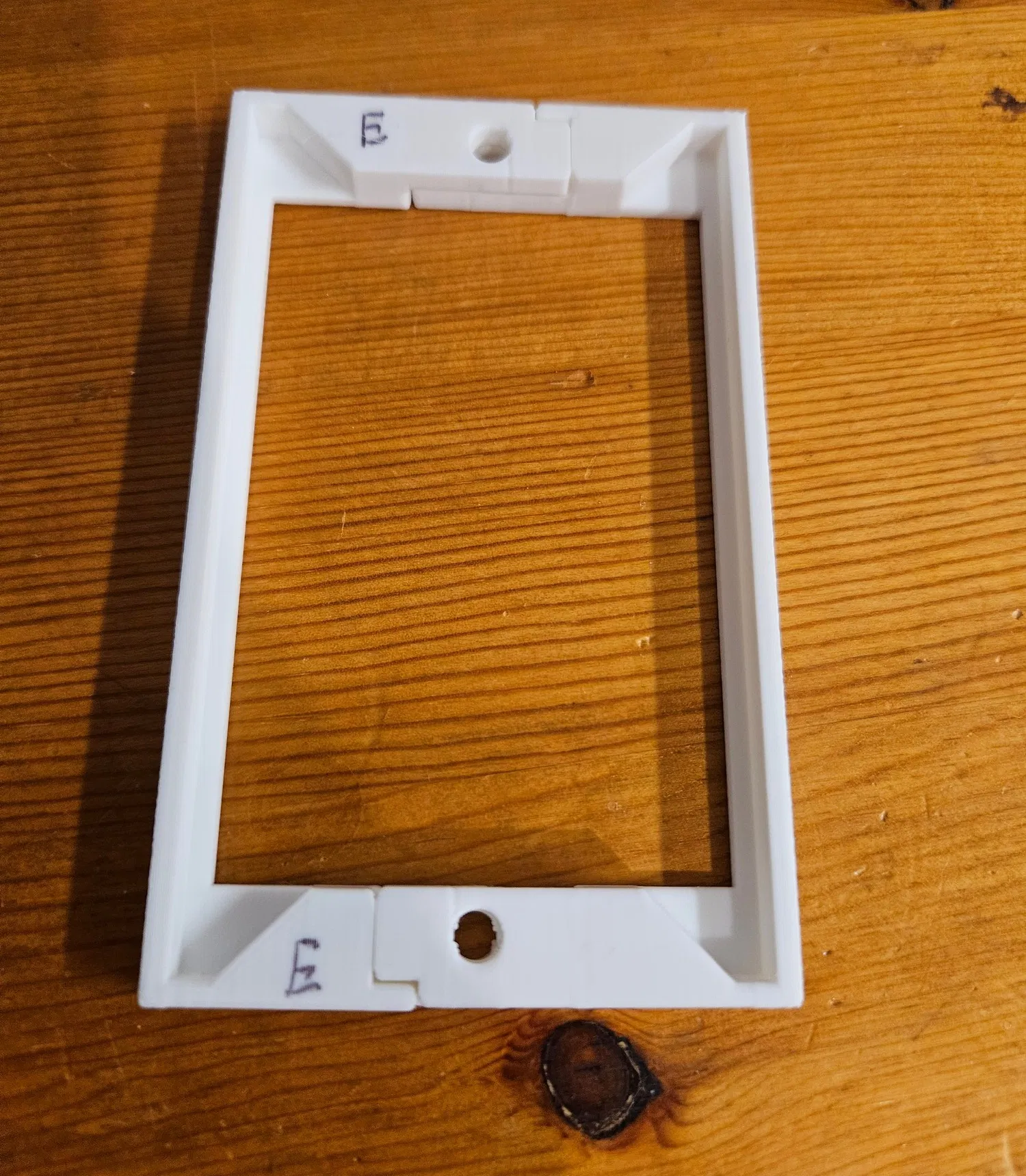

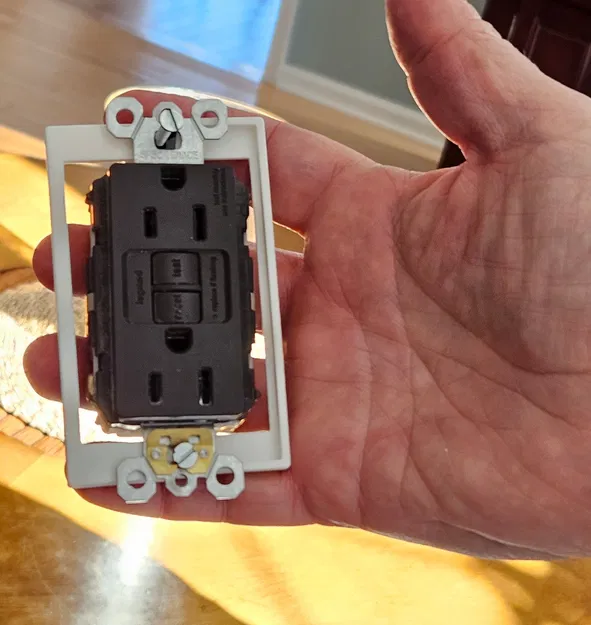

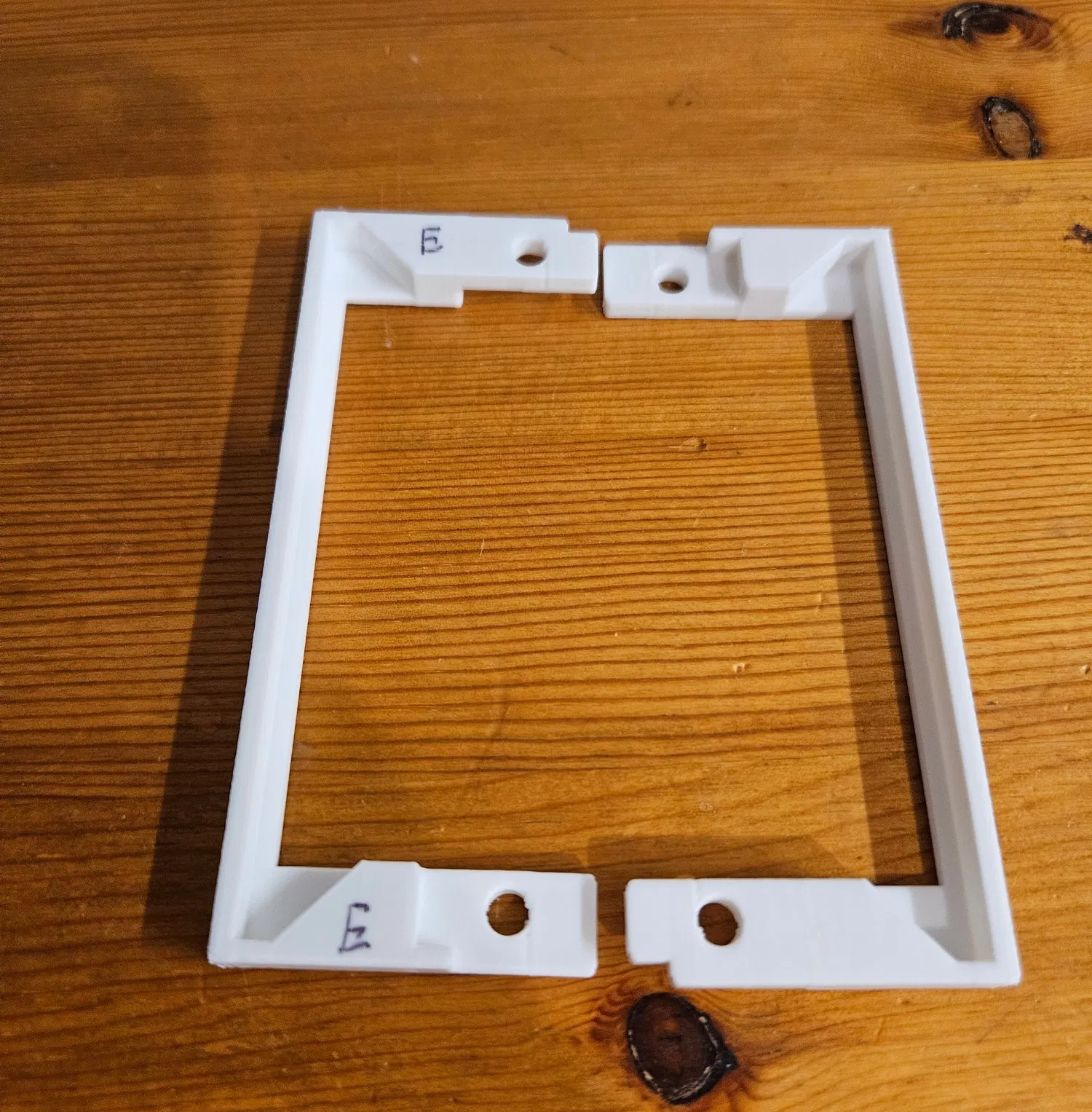

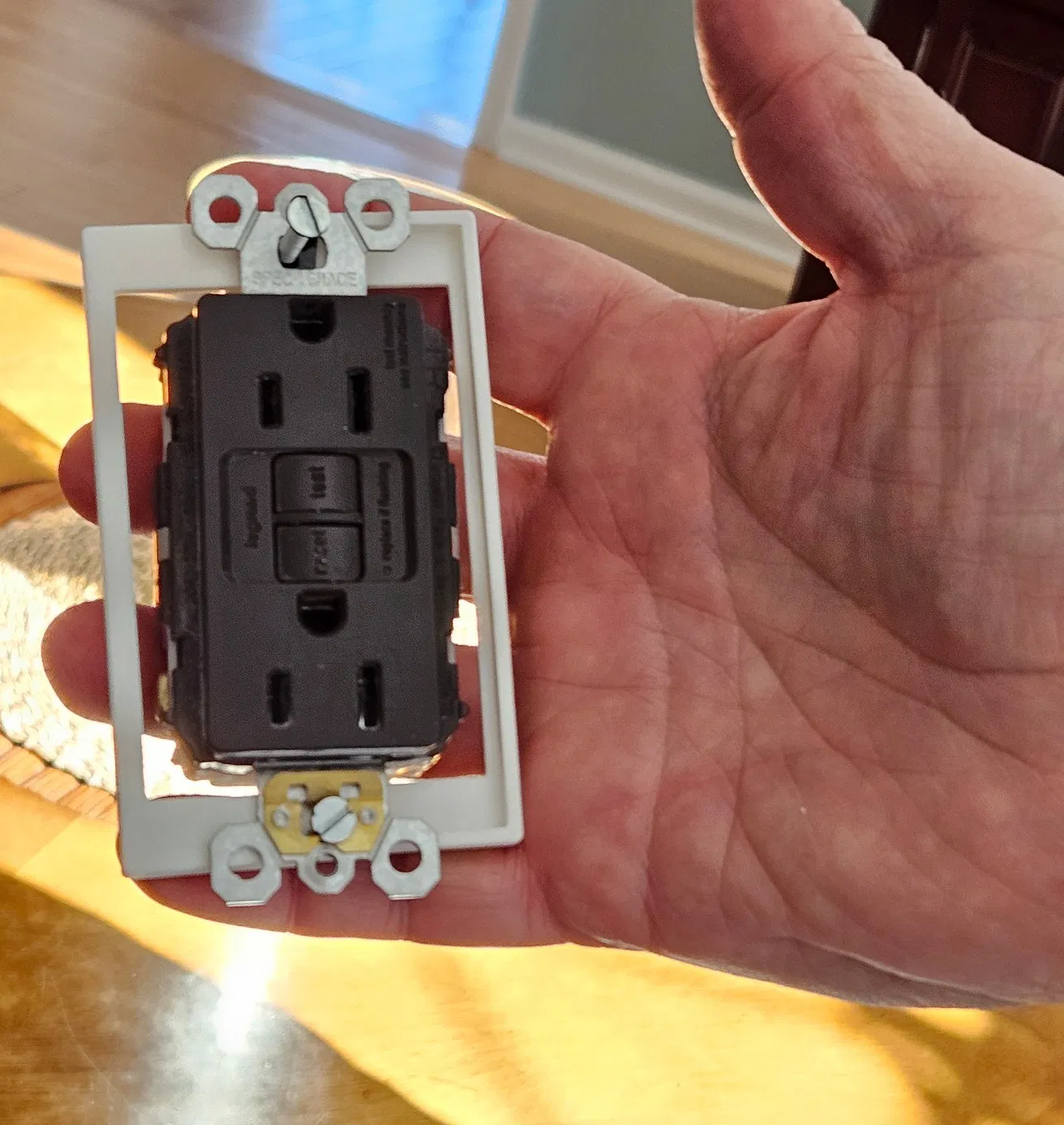

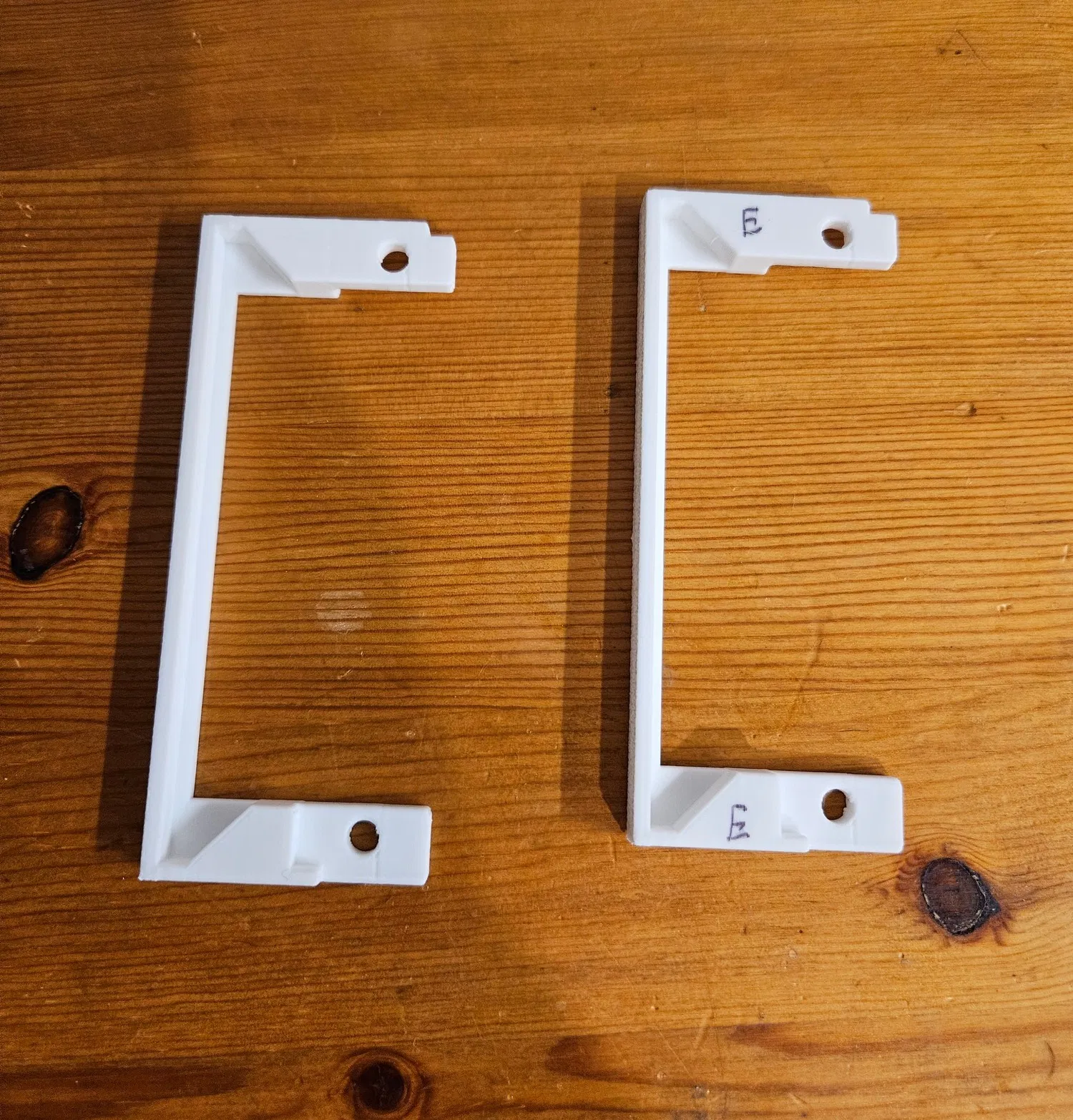

Vậy nên mình làm ra thiết kế này: dạng MỘT MẢNH, in 2 cái, hai cái GIỐNG HỆT NHAU, KHÔNG phải bản mirror, và chúng ghép lại với nhau. Bạn chỉ cần tháo ốc ổ cắm, gắn hai miếng trái/phải (tab trên/dưới sẽ khóa liên kết), rồi bắt ổ cắm lại.

Mình đã upload spacer các độ dày 5 mm, 10 mm, 15 mm và 20 mm.

Bạn có thể scale theo độ sâu tuỳ ý trên trục Z. Vấn đề duy nhất là phần gờ viền bên trong nhô lên 2 mm có thể dày hơn, nhưng chắc không ảnh hưởng tới việc lắp vừa.
