Kona Satori 2013: Guide dây dầu phanh sau cho heo Shimano đời mới (đi dây trong)

VẤN ĐỀ: KHUNG XE CŨ VS. PHANH MỚI

Mình thiết kế món này để thay cho cái cable guide zin bị mất trên Kona Satori 2013 của mình.

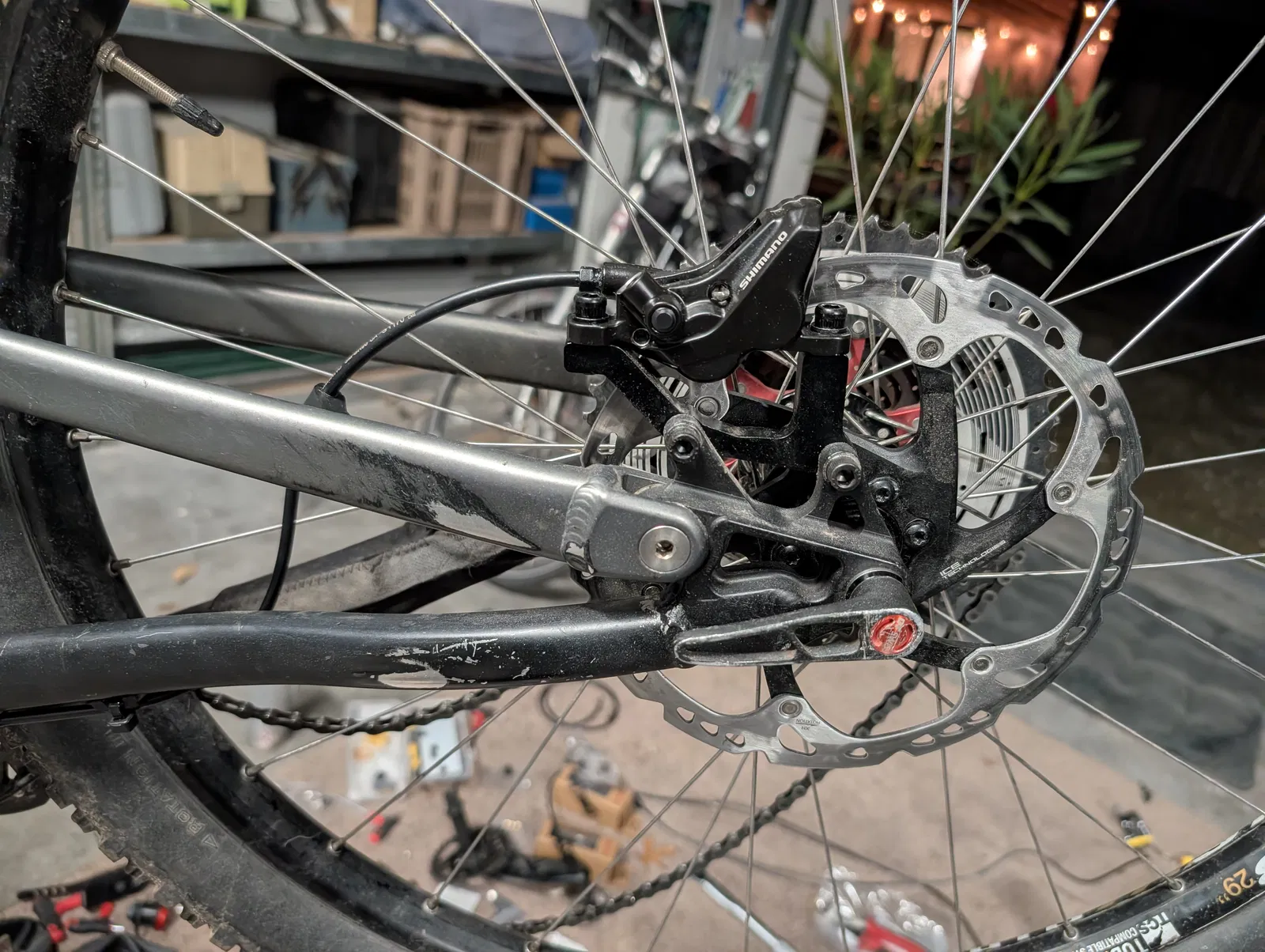

Khi nâng cấp lên phanh Shimano BR-MT420 4-piston đời mới, mình phát hiện là trên gần như tất cả heo dầu Shimano hiện đại (bao gồm SLX M7120, XT M8120, và MT420/520), vị trí gắn brake hose đã chuyển vào phía trong của heo (gần bánh xe hơn).

Với heo đời cũ (như Shimano M675), hose gắn ở phía ngoài nên tự nhiên tránh xa nan hoa. Thay đổi hình học này khiến với các khung đời cũ, dây dầu giờ có thể chạy sát nan hoa rất nguy hiểm nếu không được dẫn hướng đúng.

GIẢI PHÁP

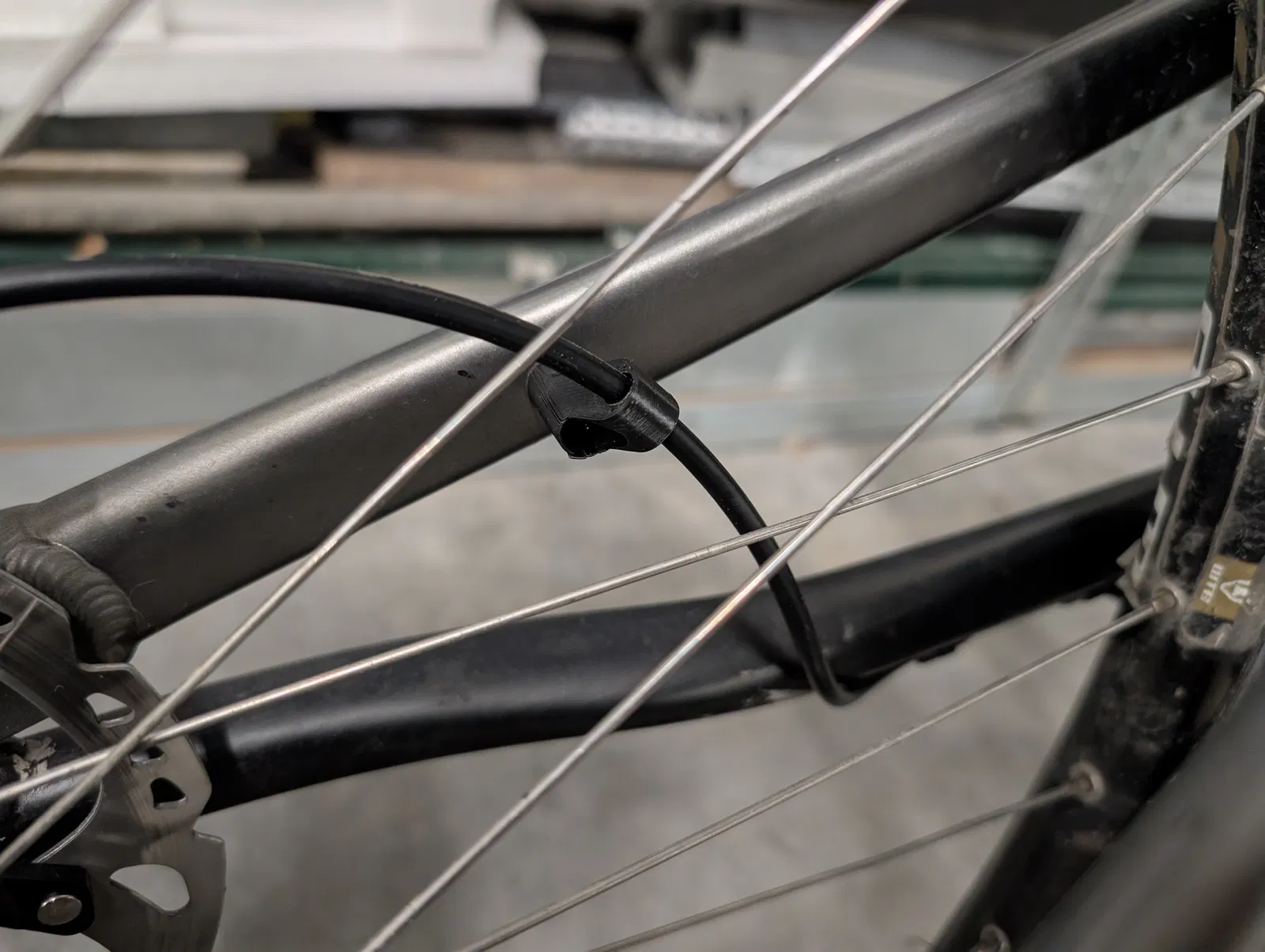

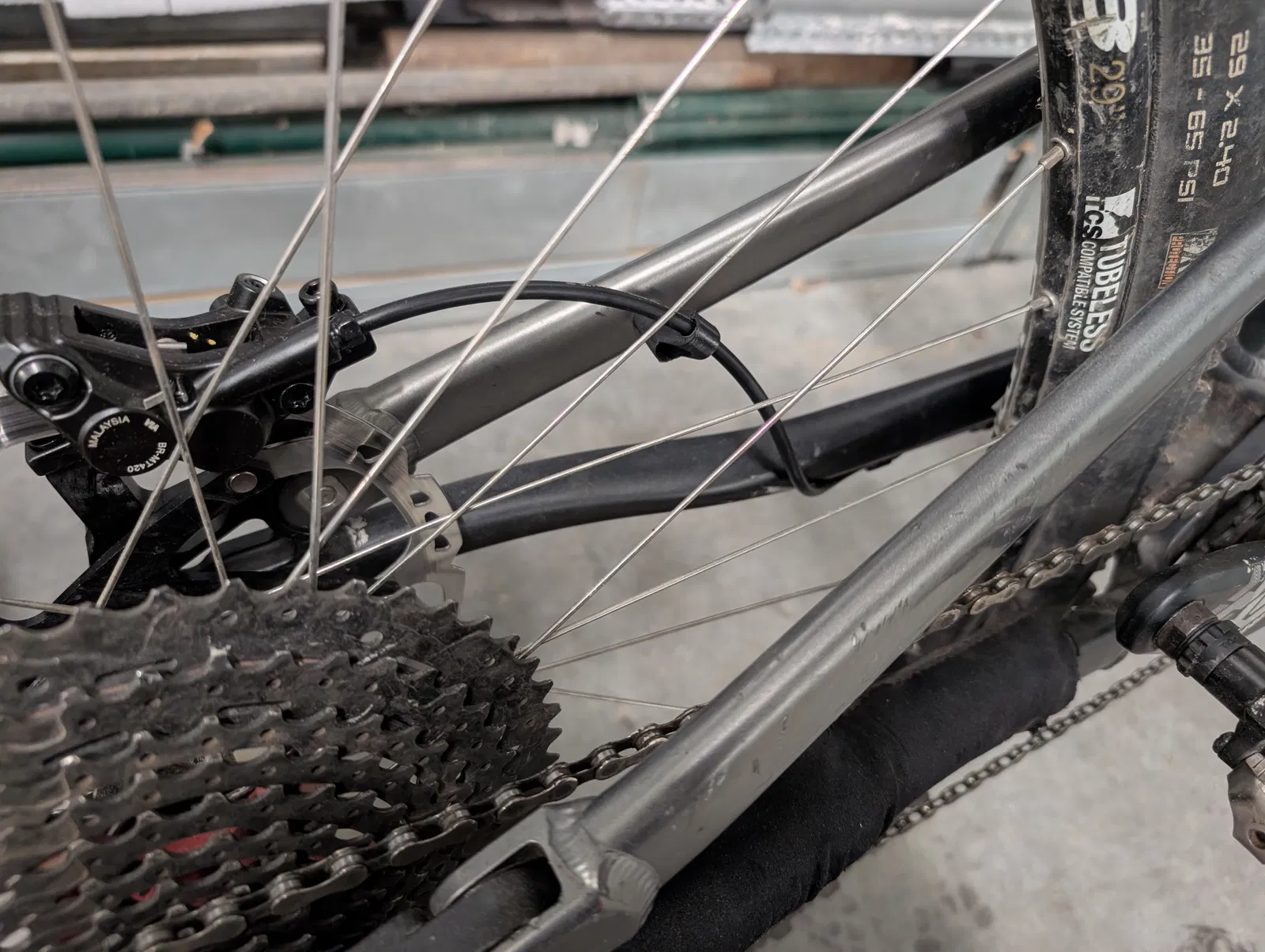

Cái guide in 3D này bắt vào đúng lỗ ren M5 nguyên bản trên seatstay. Nó kẹp dây dầu thủy lực chắc chắn và tạo độ offset cần thiết để đảm bảo dây không cạ vào nan hoa khi phuộc nhún nén hết hành trình.

TƯƠNG THÍCH

• Xe: Thiết kế riêng cho seatstay của Kona Satori (2013).

• Dùng chung: Có thể dùng như một M5 Cable Guide “generic”, gắn được cho các khung khác có điểm bắt M5 để xử lý các lỗi đi dây tương tự.

• Phanh: Khuyến nghị cho mọi nâng cấp sang heo đời mới (Shimano MT420, MT520, Deore, SLX, XT, XTR) nơi hose thoát ra phía trong.

THIẾT LẬP IN

Vì chi tiết này nằm gần heo phanh và phơi ngoài trời, chọn vật liệu rất quan trọng. Đừng dùng PLA vì sẽ bị biến dạng do nhiệt và lực kéo.

• Vật liệu: ASA (Rất khuyến nghị vì chịu UV/nhiệt tốt) hoặc ABS/PETG.

• Infill: 60% - 70% (Cần cứng và bền).

• Perimeters/Walls: 3 hoặc 4 walls để tăng độ chắc.

• Layer Height: 0.16mm hoặc 0.20mm.

PHẦN CỨNG CẦN CÓ

• 1x M5 x 16mm BHCS (Button Head Cap Screw). Lưu ý: Ốc Socket Head Cap Screw tiêu chuẩn cũng có thể vừa tùy độ hở của bạn, nhưng mình có sẵn BHCS nên lắp vô vừa khít.

LẮP ĐẶT

• Bắt trực tiếp vào insert trên khung.

• Canh góc guide cho đúng để brake hose uốn cong mượt hướng về heo.

TUYÊN BỐ MIỄN TRỪ

Phanh là bộ phận liên quan trực tiếp tới an toàn. Hãy đảm bảo chi tiết in đủ chắc và kiểm tra dây dầu không chạm nan hoa hoặc lốp khi nhún hết hành trình trước khi chạy xe.
