Hộp đựng bộ tháo bánh răng motor (Motor gear extractor box)

Remix từ Hộp Công Cụ Miễn Phí Dành Cho Người Dùng Việt Nam Tác giả Whity

Tác giả juliusherve_4421447

Lượt tải
2
Lượt thích
1
Lượt coi
71

File 12 14,8 MB

  • test_fit_1771910032.f3dF3D · 380,6 KB
  • extractor_1771910033.f3dF3D · 1,9 MB
  • Rugged_Box_Parametric_V2tttt_1771910033.f3dF3D · 1,7 MB
  • extractor_box_1771910034.3mf3MF · 1,3 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

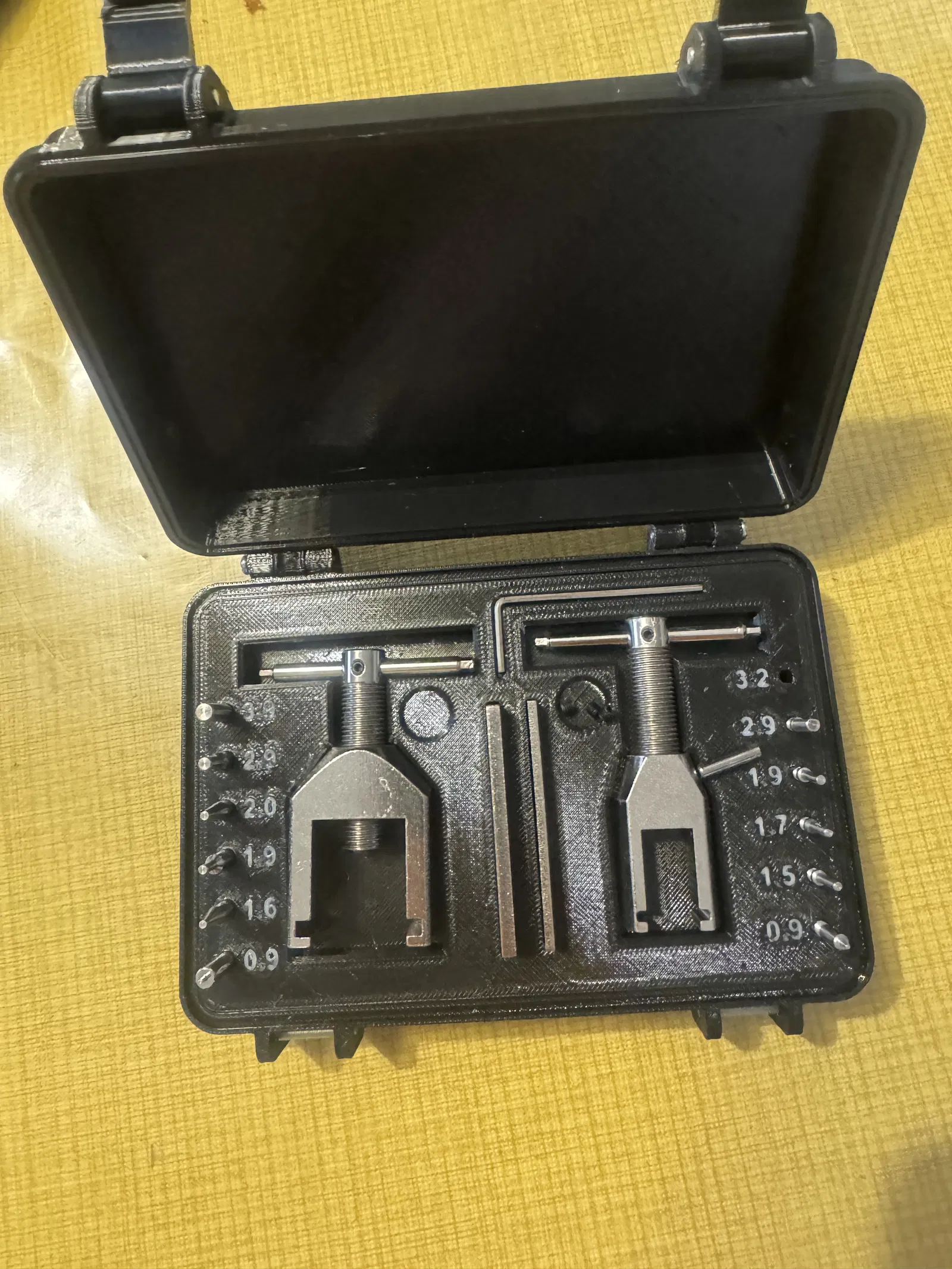

Trên AliExpress, mình có tìm được mấy món dụng cụ khá hay để tháo (extract) bánh răng motor trên các mẫu RC và một số dụng cụ điện. Nhưng mình không thích việc chúng được giao lỏng lẻo trong một cái bịch nhựa, nên mình thiết kế một giải pháp cất giữ đàng hoàng, dựa trên mẫu hộp bền bỉ từ Whity.

Thiết kế có tích hợp nam châm để giữ chặt 2 cái extractor, đồng thời giữ luôn cây lục giác (Allen key) và mấy con vít, giúp mọi thứ nằm đúng vị trí và tạo cảm giác “đã” khi gắn/đặt vào.

Để ai cũng dễ làm theo, mình có đính kèm file Fusion 360. Bạn có thể chỉnh một số tham số như kích thước nam châm cho khớp với loại nam châm bạn đang có, hoặc chỉnh kích thước lỗ.

Phần cứng cần có

Với các file model được cung cấp, bạn sẽ cần:

  • 6 × vít M4 × 20 mm

  • 6 × nam châm 10 × 3 mm
    (Kích thước quan trọng là đường kính 10 mm, không phải độ dày.)

Ghi chú

Để giữ dụng cụ chắc chắn, mỗi cái lỗ cần fit khít nhưng vẫn rút ra dễ. Vì mỗi máy in và loại filament khác nhau, mình khuyên bạn nên in test_fit.obj trước để xác định độ fit phù hợp với bộ của bạn.

⚠ Lưu ý quan trọng: hãy để miếng test nguội hoàn toàn về nhiệt độ phòng rồi mới kiểm tra độ fit (khác biệt có thể thấy rõ).

Ở thiết lập hiện tại:

  • Đường kính lỗ là 3.2 mm và 4.2 mm trong file OBJ

  • Các giá trị này là parametric hoàn toàn trong extractor.f3d nếu bạn cần tinh chỉnh

Phần nắp có 3 lựa chọn: một bản có chữ "mini extractor" để in 2 màu, một bản có chữ tiếng Pháp, và một bản không có chữ. Nếu bạn muốn sửa nội dung chữ, bạn có thể chỉnh dễ dàng trong Rugged Box Parametric V2tttt.f3d

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mff3dobj
Số file mô hình
12
Tổng dung lượng
14,8 MB
File lớn nhất
3,8 MB
