Parametric Die Filer (Máy dũa đứng tham số)
Parametric Die Filer là mẫu máy dũa dạng tham số, thiết kế lại theo hệ metric bằng OpenSCAD dựa trên ảnh MLA-18. Có bản original và bản ER11 (ty 10mm, LM10UU). Cảnh báo: máy rất thử nghiệm, chỉ test ngắn.
Mô tả
Parametric Die Filer.
Cảnh báo: cái máy này mang tính thử nghiệm rất cao; bản thân mình cũng không có ý định dùng nó ở hình thức hiện tại cho công việc thực tế.
Mẫu này được lấy cảm hứng từ máy dũa MLA-18 (MLA-18 Filing Machine): https://www.metallatheaccessories.com/product-page/filing-machine-mla-18?srsltid=AfmBOoryfyGdvNkC16AMAger2wg8C5UmVB2OIyZGMjlpNtbgeuS5HEBy
Mẫu này đã được lắp/hoàn thiện bởi, ví dụ, blondihacks: https://www.youtube.com/playlist?list=PLY67-4BrEae872uNwJjogvbacM74glAdF

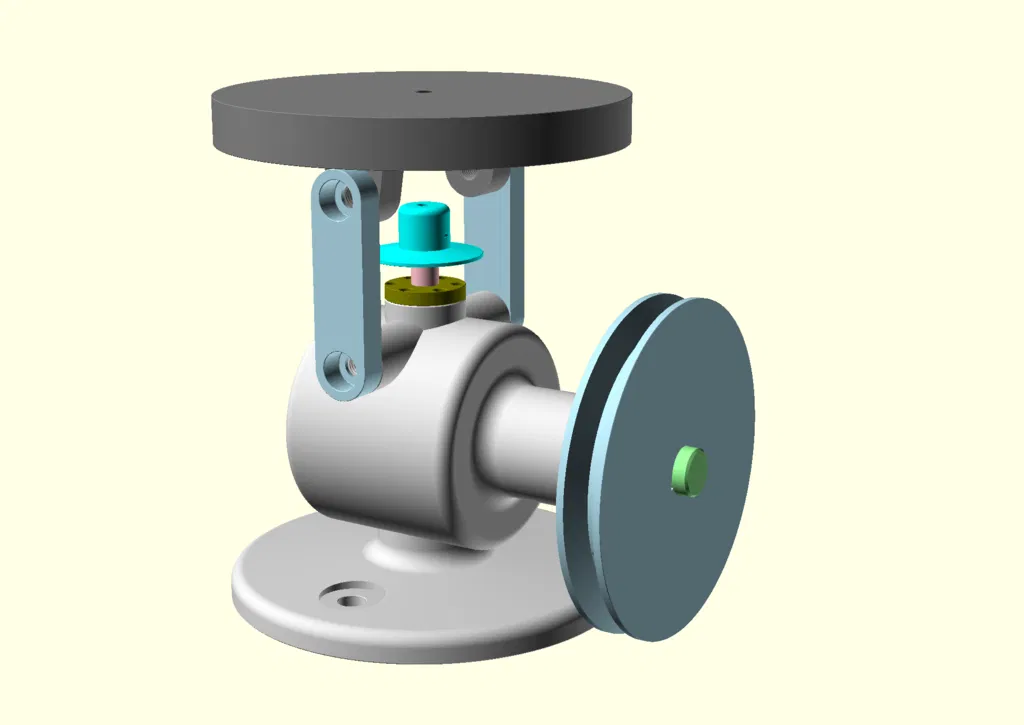

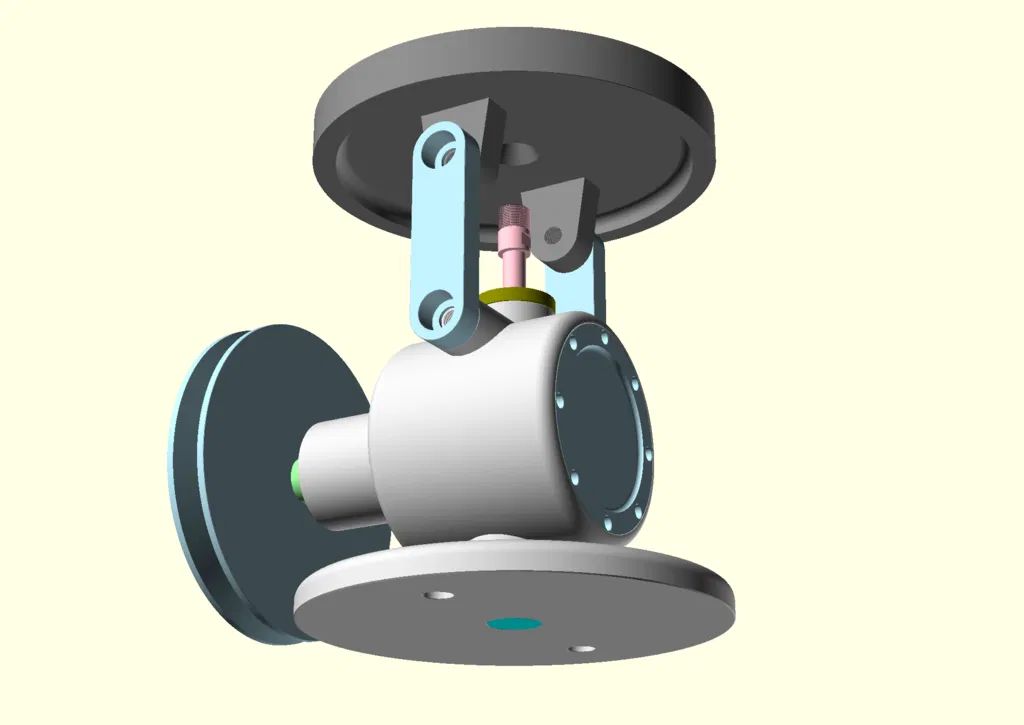

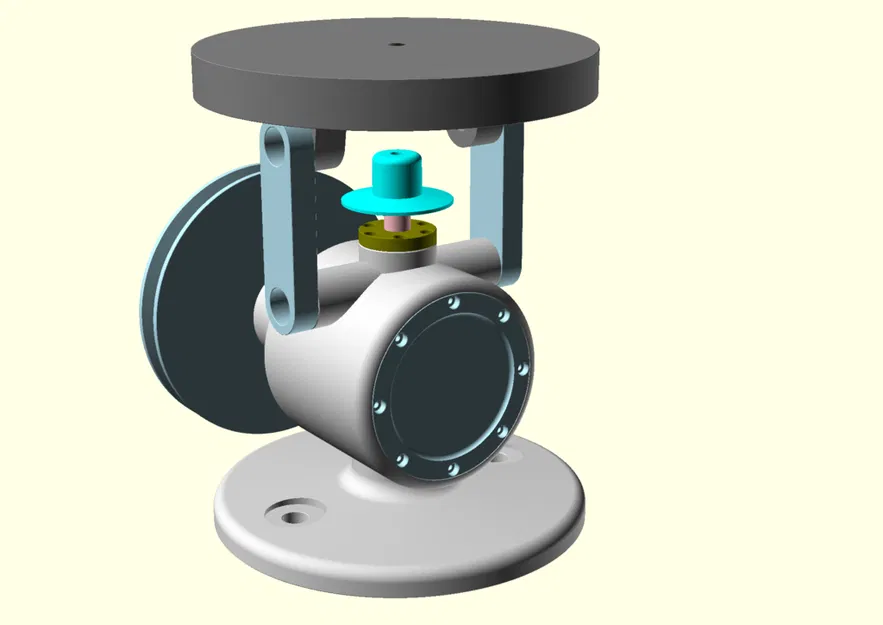

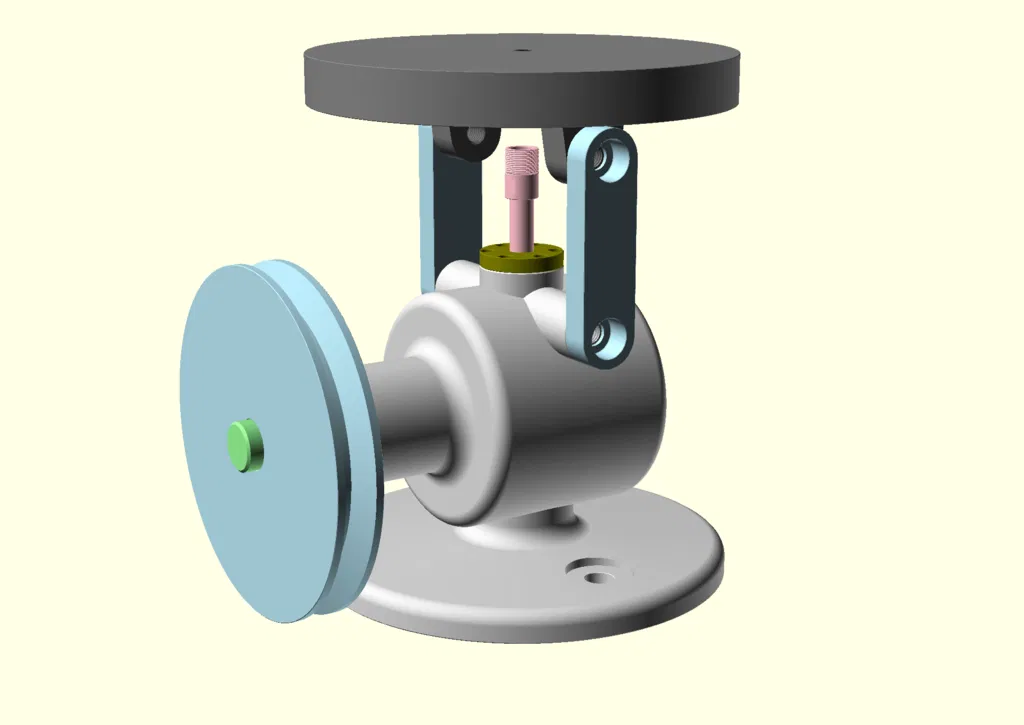

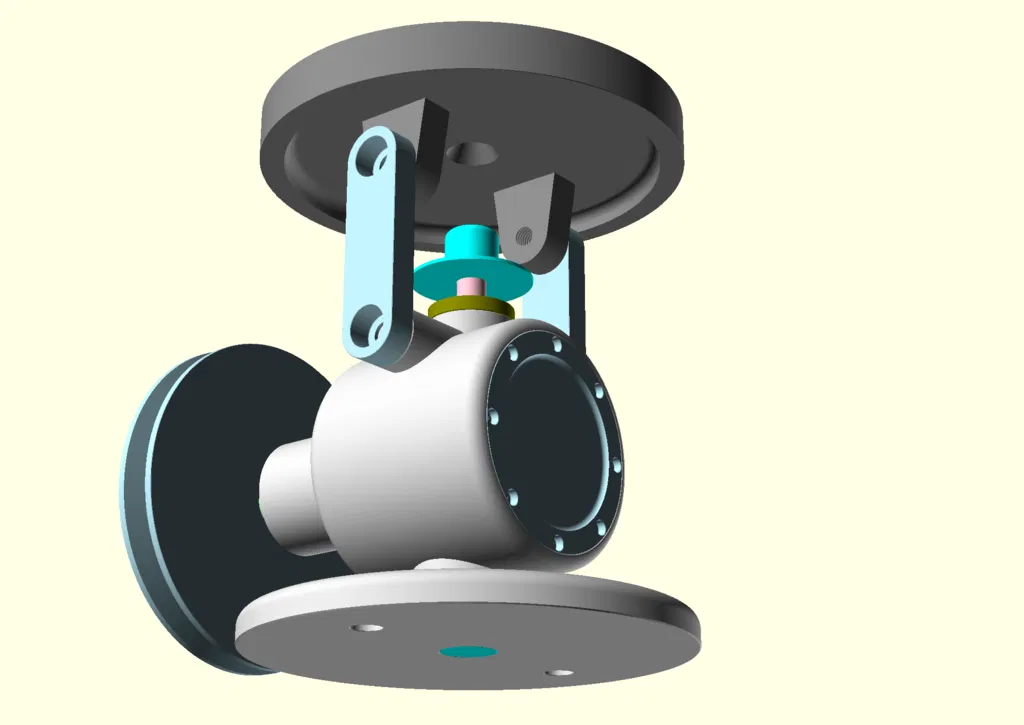

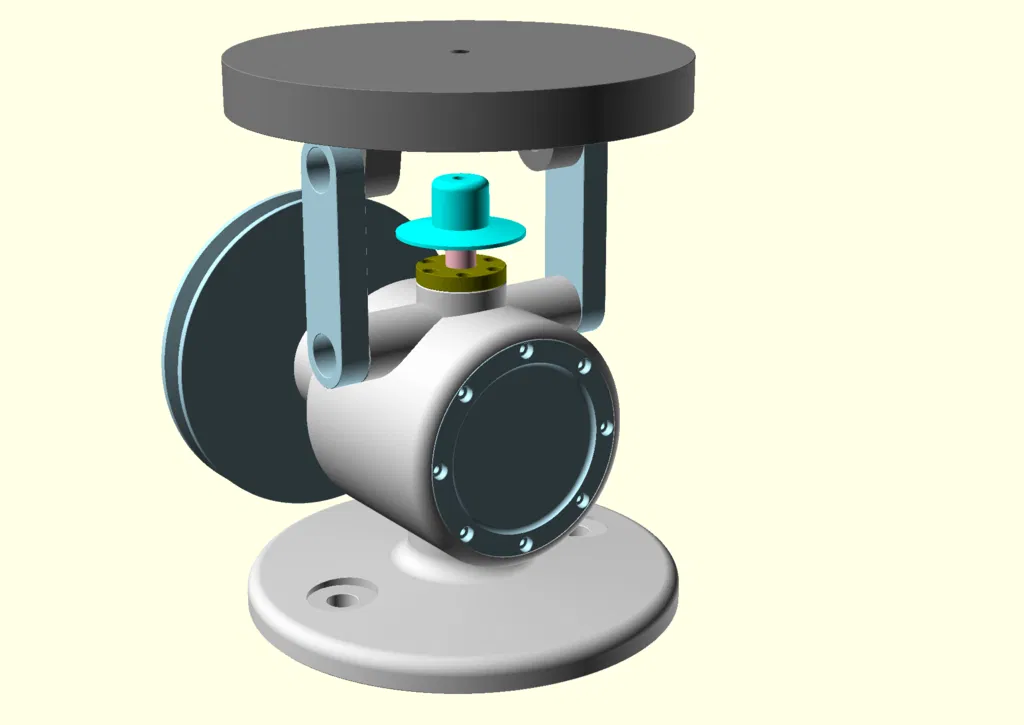

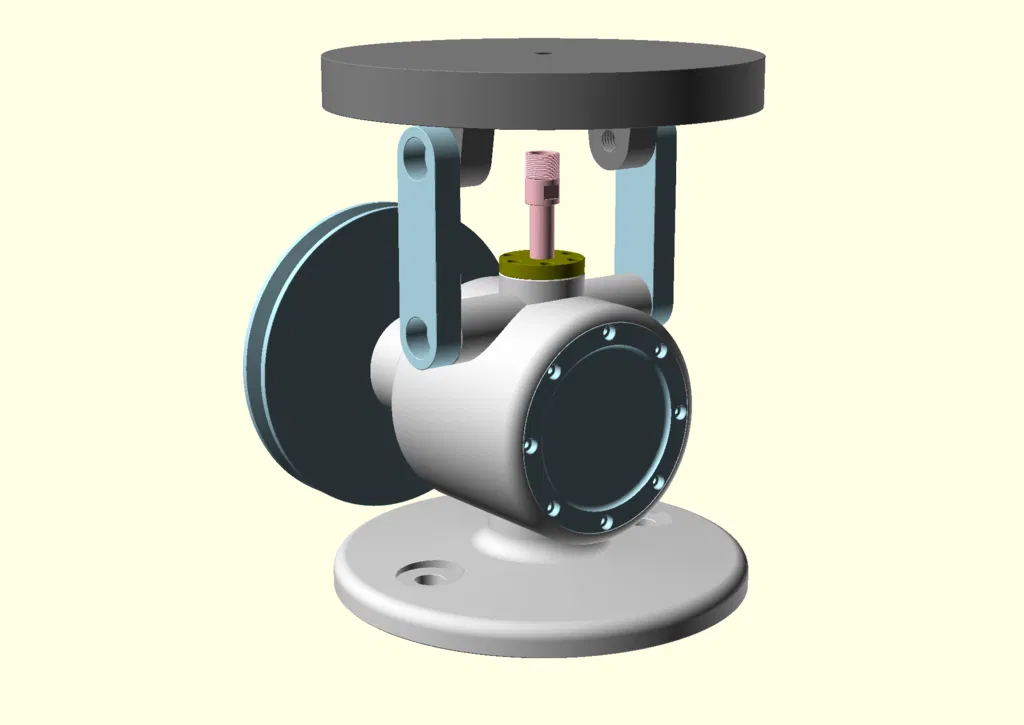

Vì mình không có bản vẽ nào của máy dũa MLA-18, nên model của mình dựa trên ảnh chụp của MLA-18 và một số kích thước được thể hiện trong các video YouTube. Model là một bản thiết kế lại hoàn toàn theo hệ metric, viết bằng OpenSCAD.
Mình đã dựng cả bản “original” MLA-18 và phiên bản của riêng mình dùng collet ER11 với đường kính ty 10mm. Bản ER11 dùng linear bearing loại LM10UU.
Bản original:
-

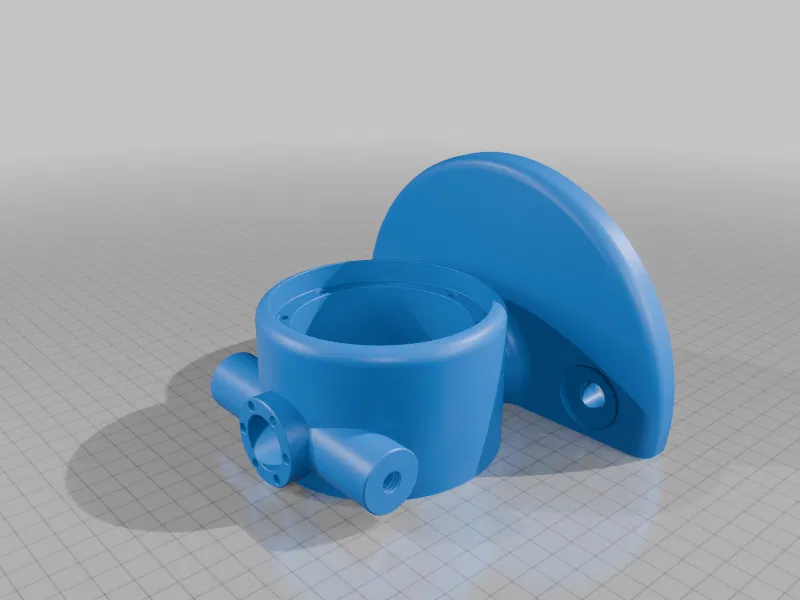

MainCasting.stl hoặc MainCastingPrintableBack.stl+MainCastingPrintableFront.stl
-

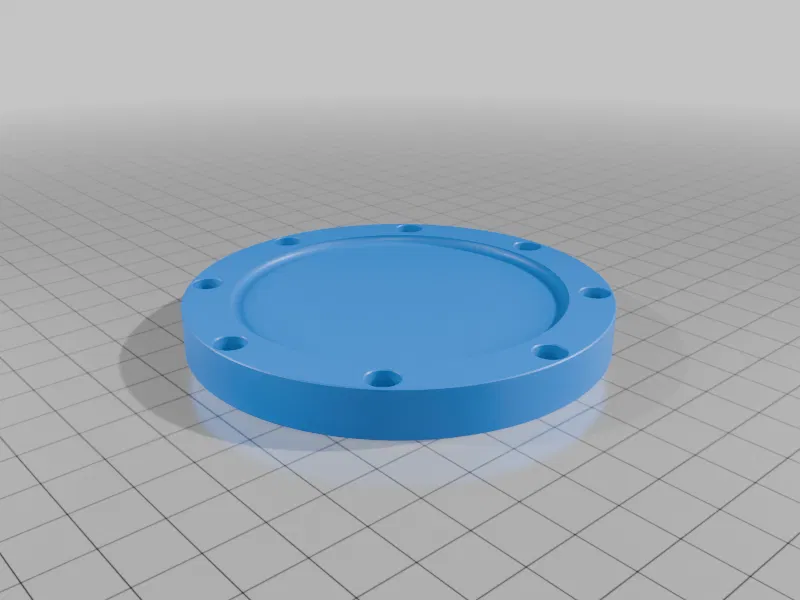

BackPlate.stl
-

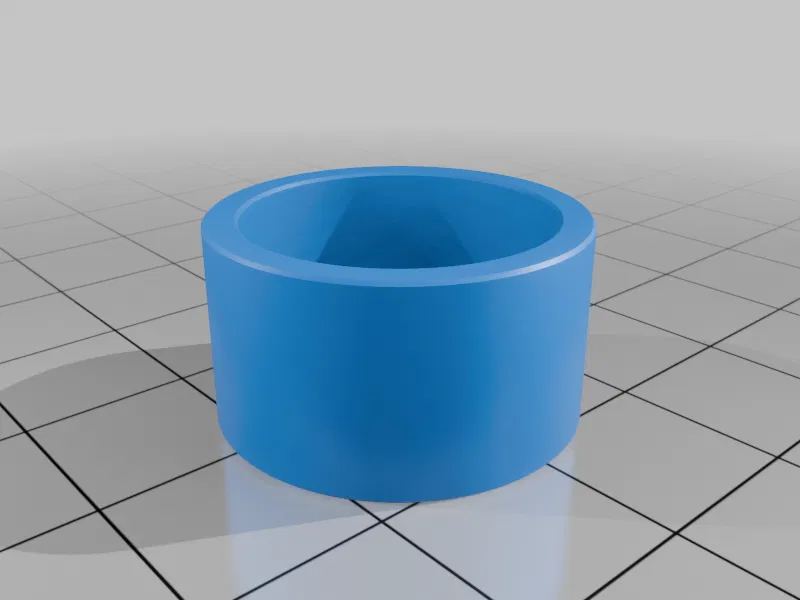

Cap.stl
-

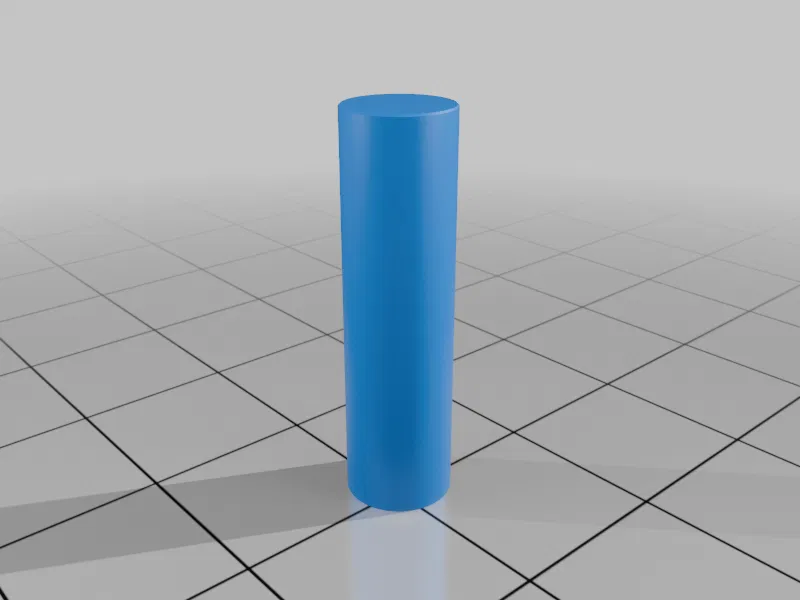

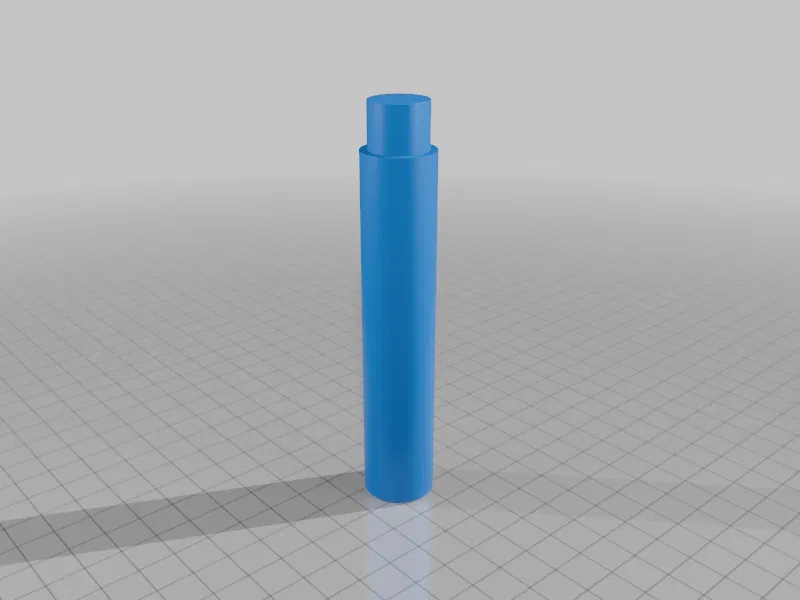

CrankPin.stl
-

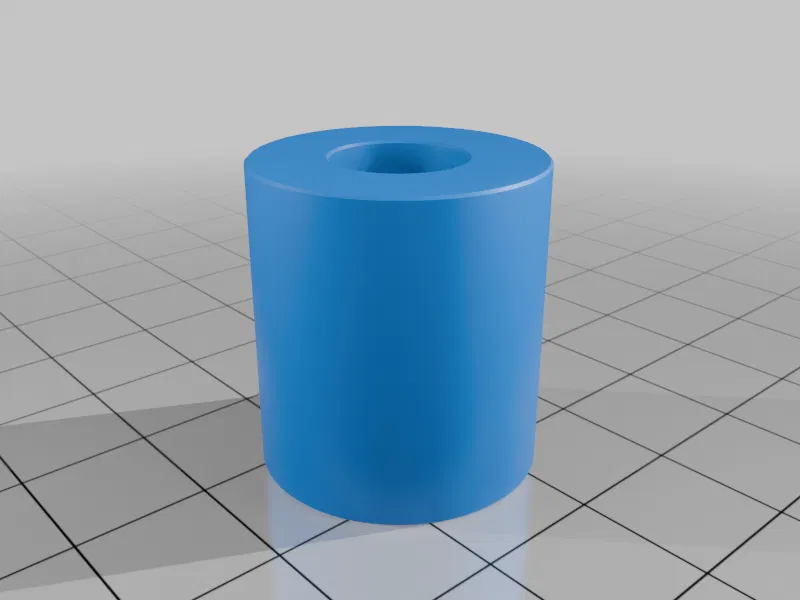

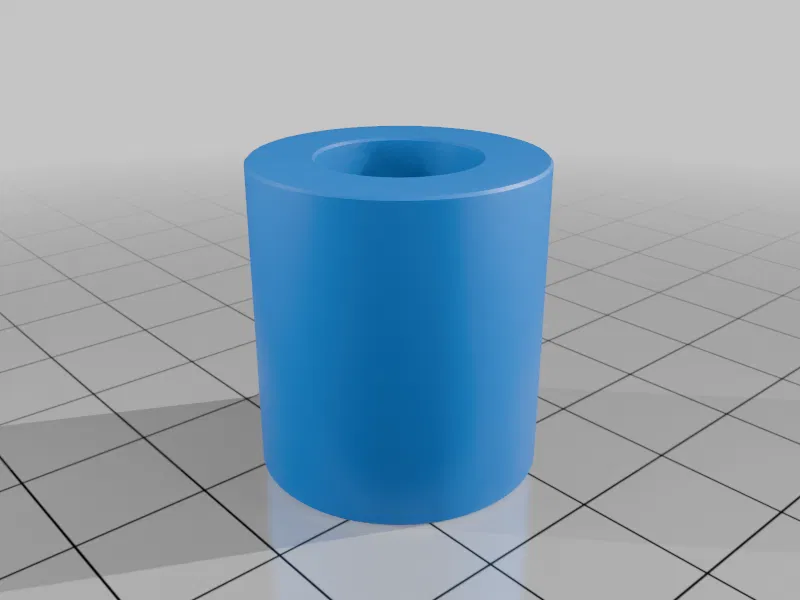

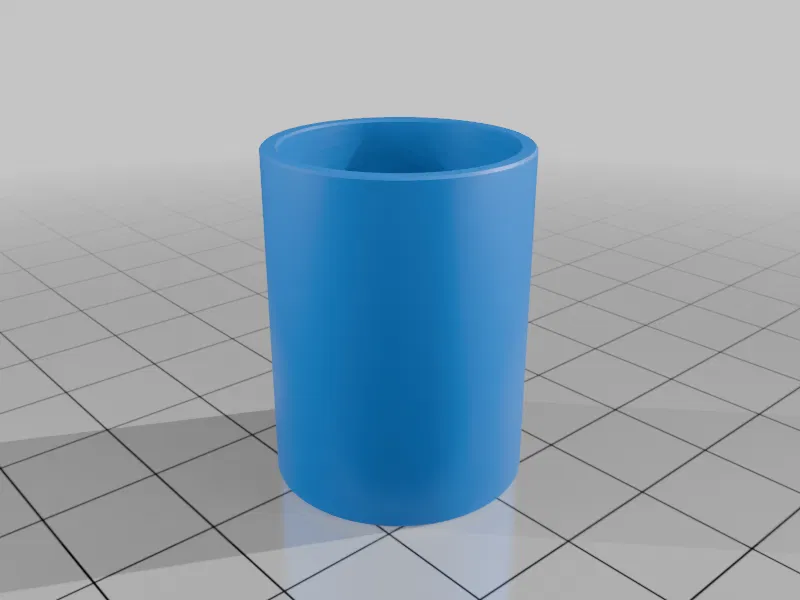

CrankShaftBearing.stl
-

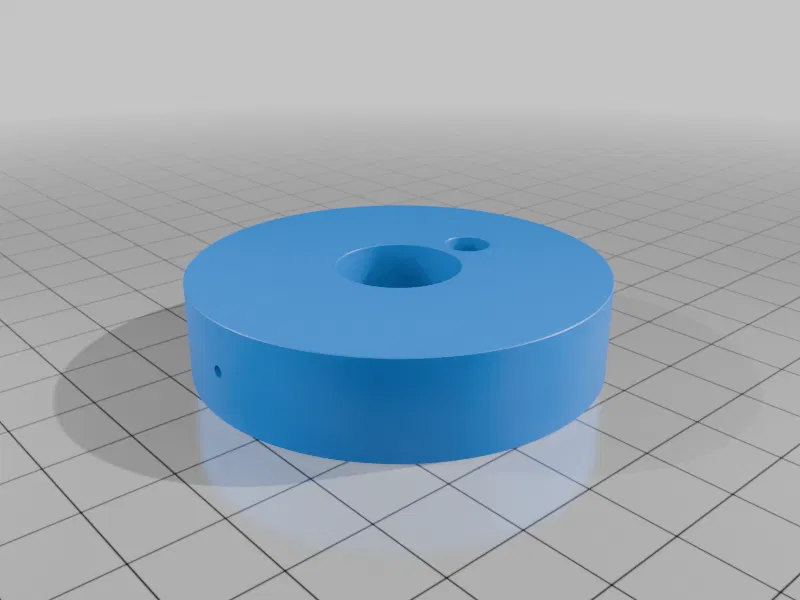

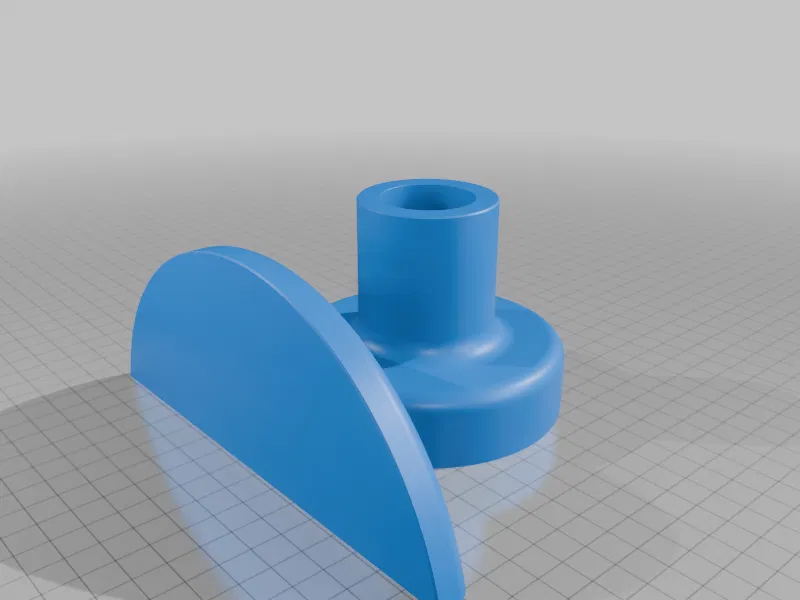

CrankWeb.stl
-

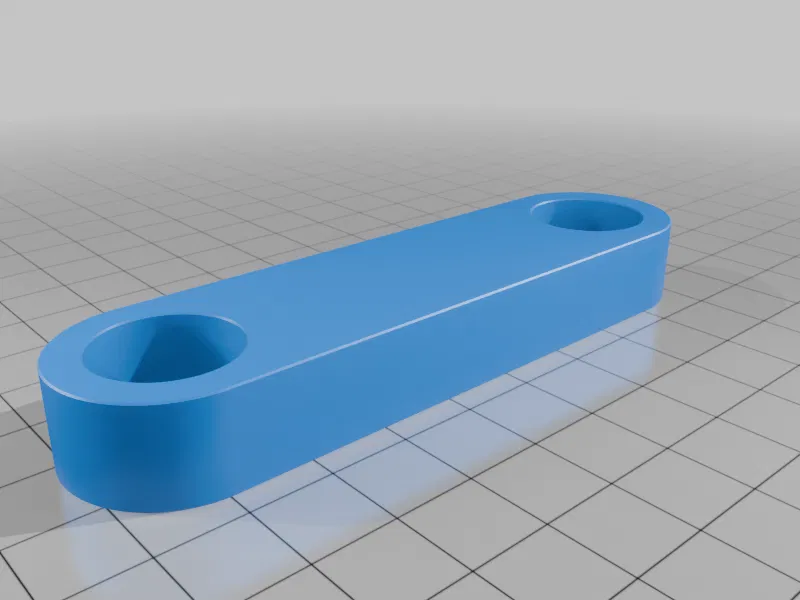

DriveRod.stl
-

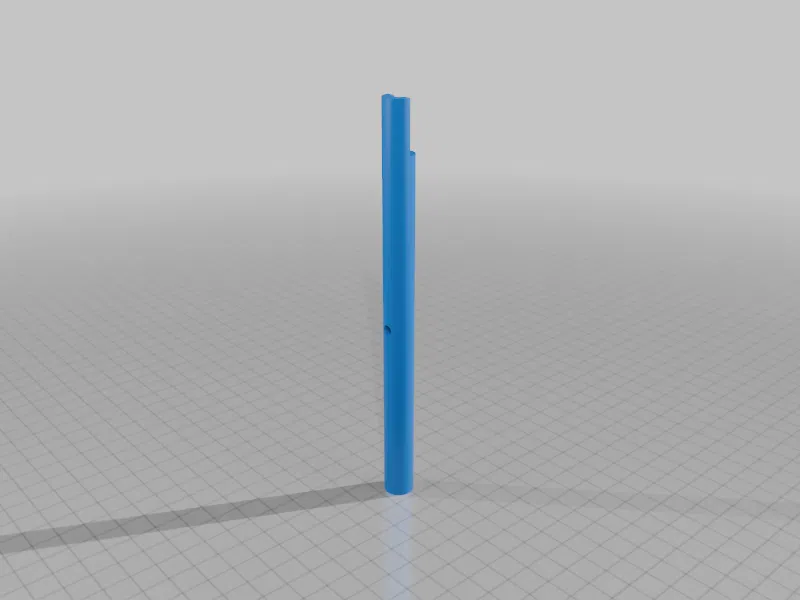

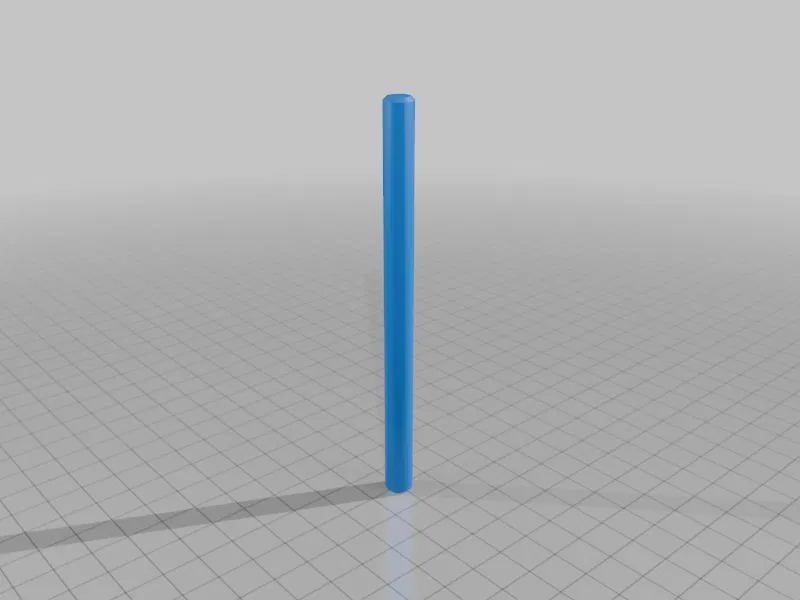

FileRod.stl
-

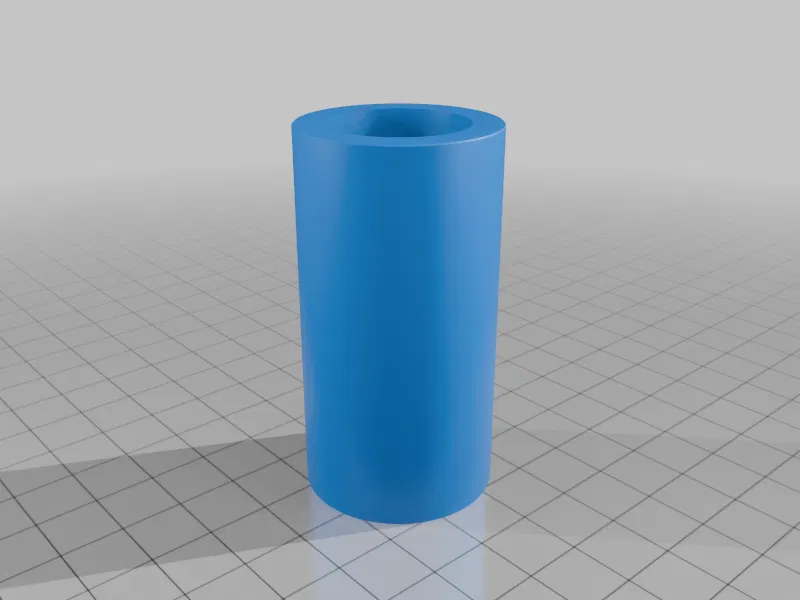

FileRodBearingBottom.stl
-
FileRodBearingTop.stl
-
FileRodBottomEndCap.stl
-

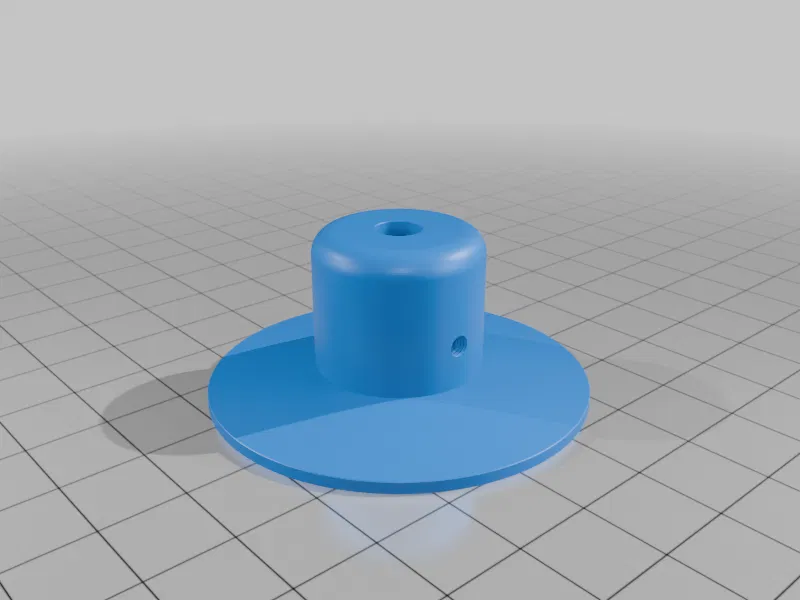

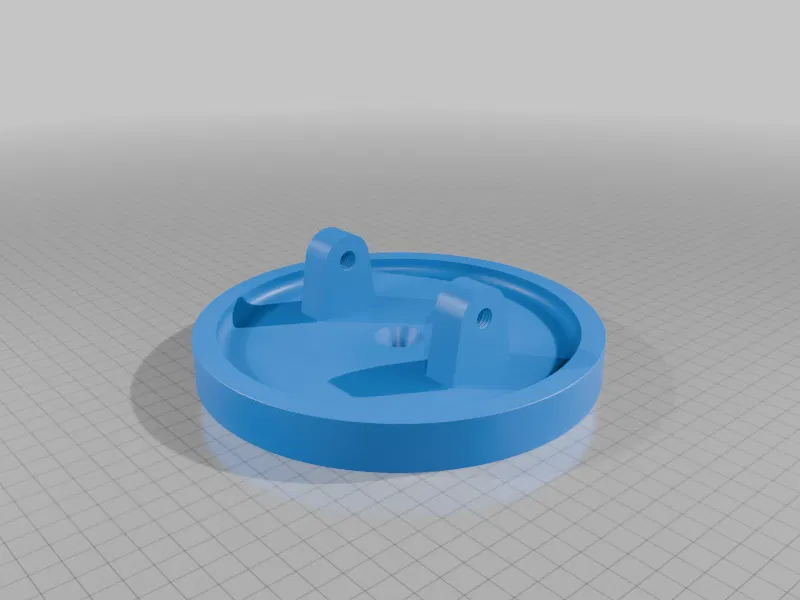

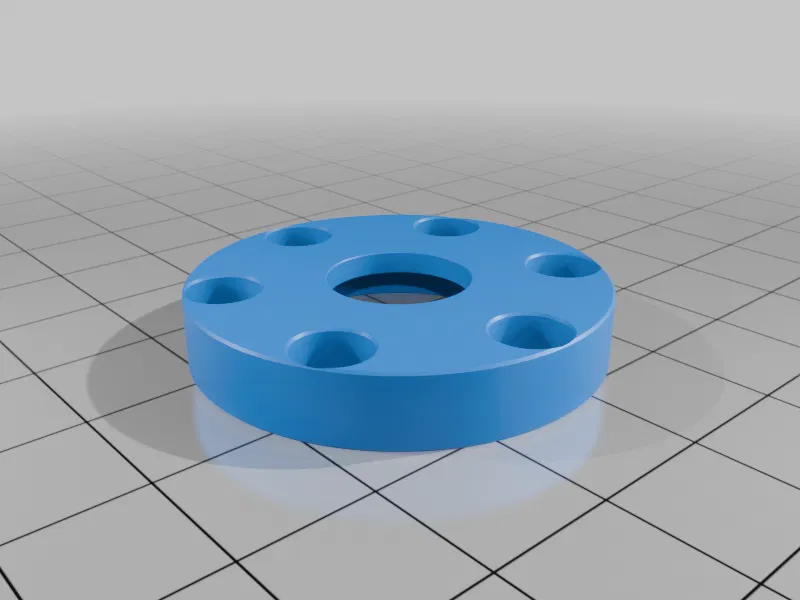

Hat.stl
-
Leg.stl (2x)
-

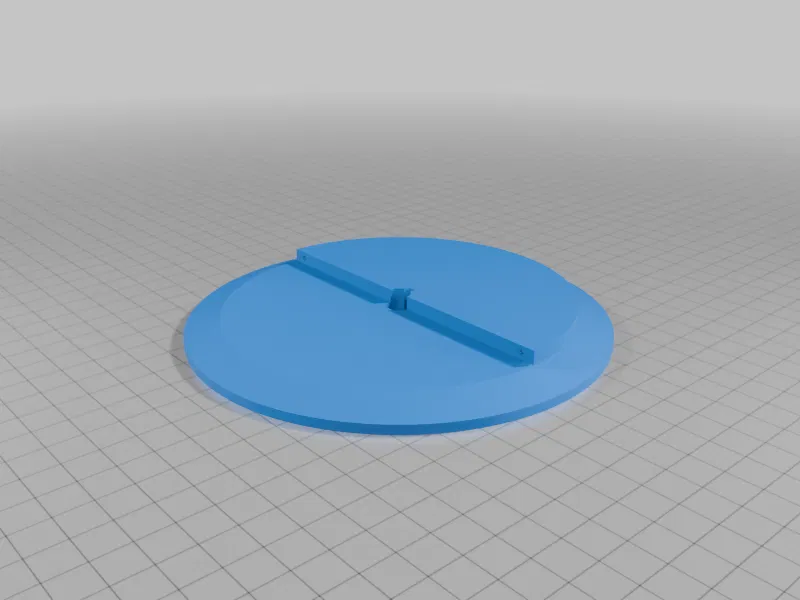

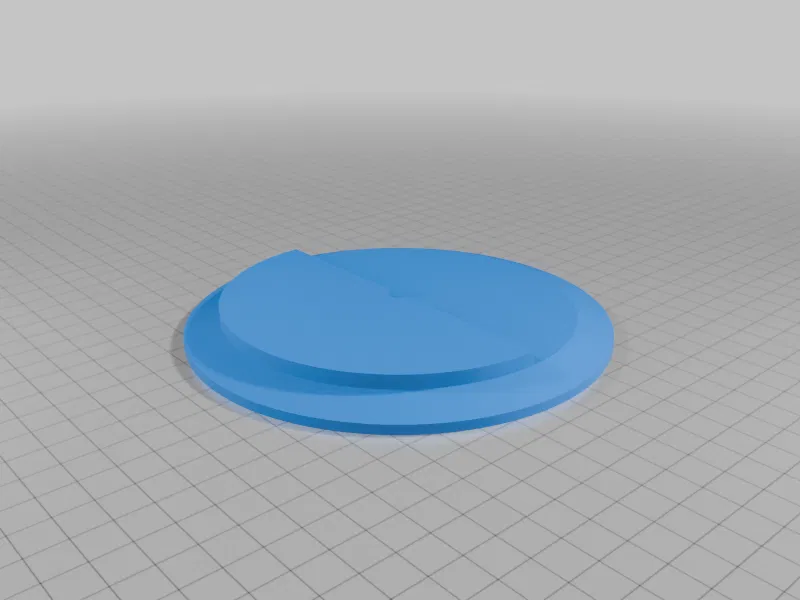

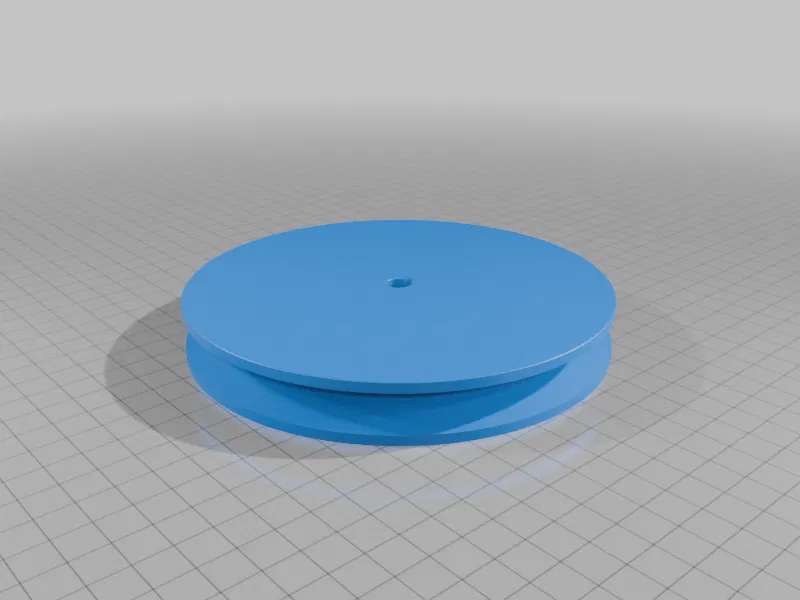

Pulley.stl hoặc PulleyPrintableBottom.stl+PulleyPrintableTop.stl
-

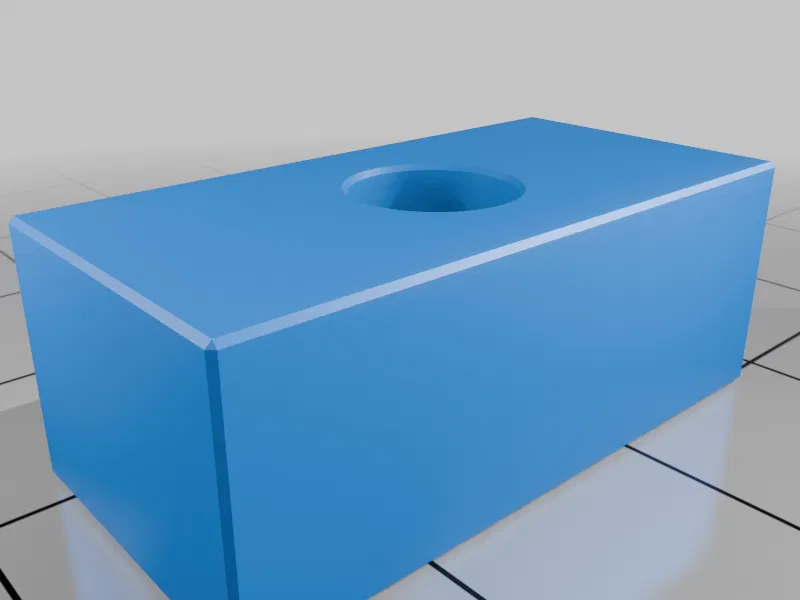

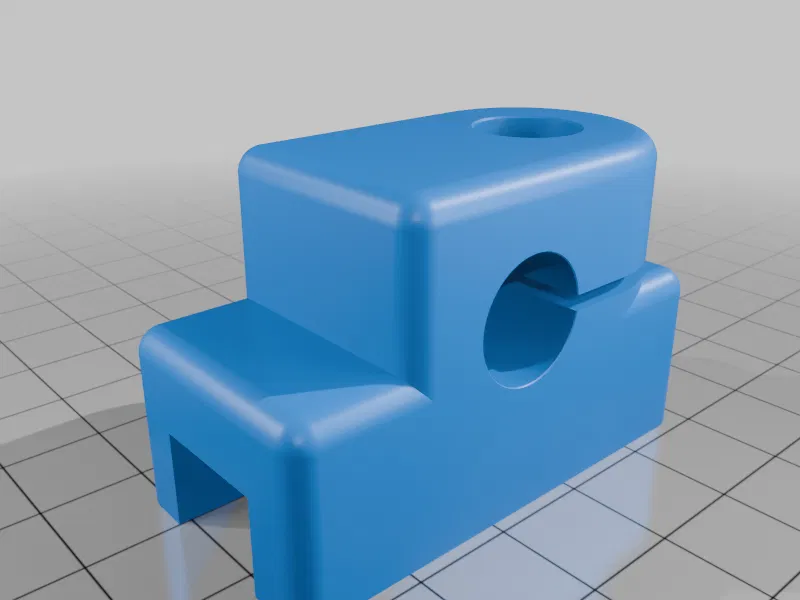

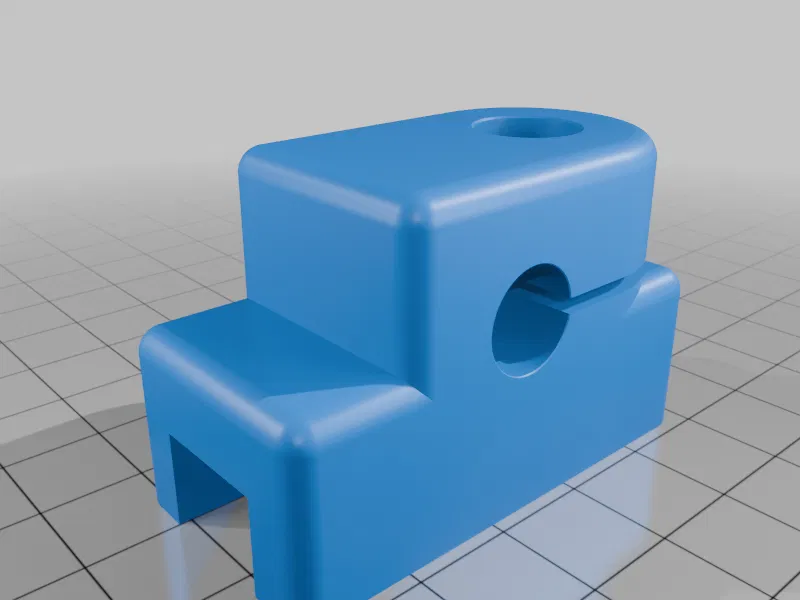

SlideBlock.stl
-

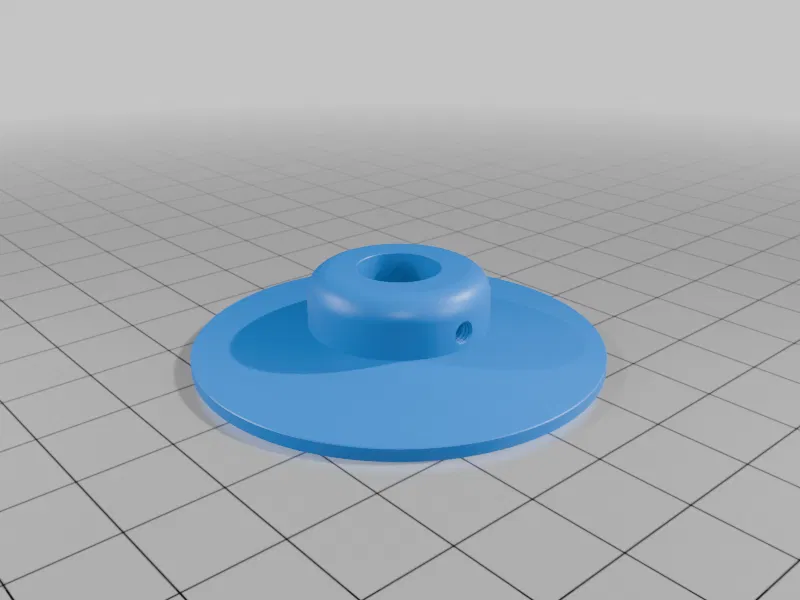

Table.stl
-
Yoke.stl
Bản ER11
-
MainCasting.stl hoặc MainCastingPrintableBack.stl+MainCastingPrintableFront.stl
-
BackPlate.stl
-
Cap_ER11_10.stl
-
CrankPin.stl
-
CrankShaftBearing.stl
-
CrankWeb.stl
-
DriveRod.stl
-
ER11 10mm 150mm
-

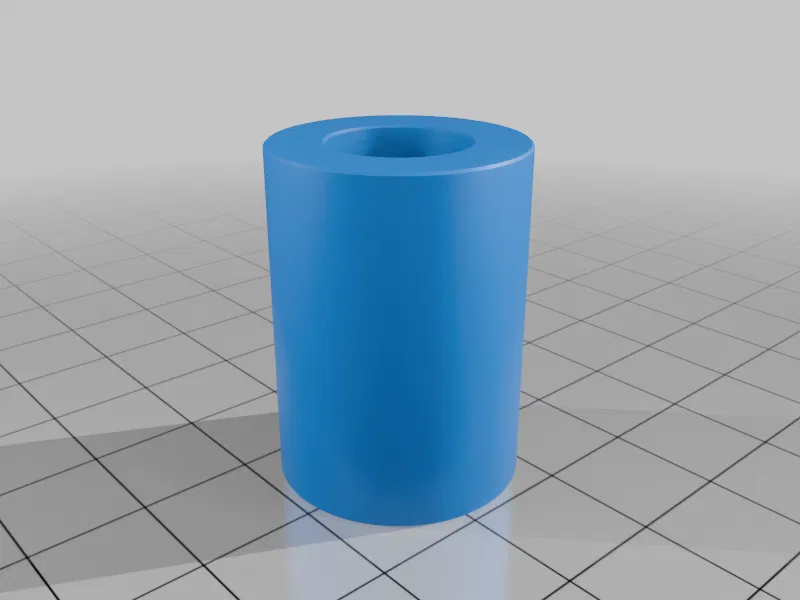

FileRodBearingBottom_ER11_10_LM10UU.stl
-
FileRodBearingTop_ER11_10_LM10UU.stl
-
FileRodBottomEndCap_ER11_10_LM10UU.stl
-

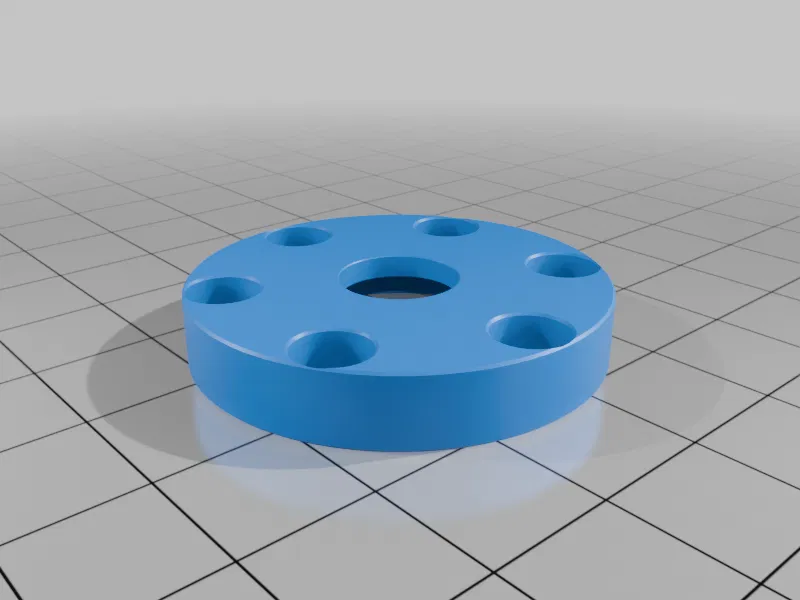

Hat_ER11_10.stl
-
Leg.stl (2x)
-
Pulley.stl hoặc PulleyPrintableBottom.stl+PulleyPrintableTop.stl
-
SlideBlock.stl
-
Table.stl
-
Yoke_ER11_10.stl
Ghi chú:
-

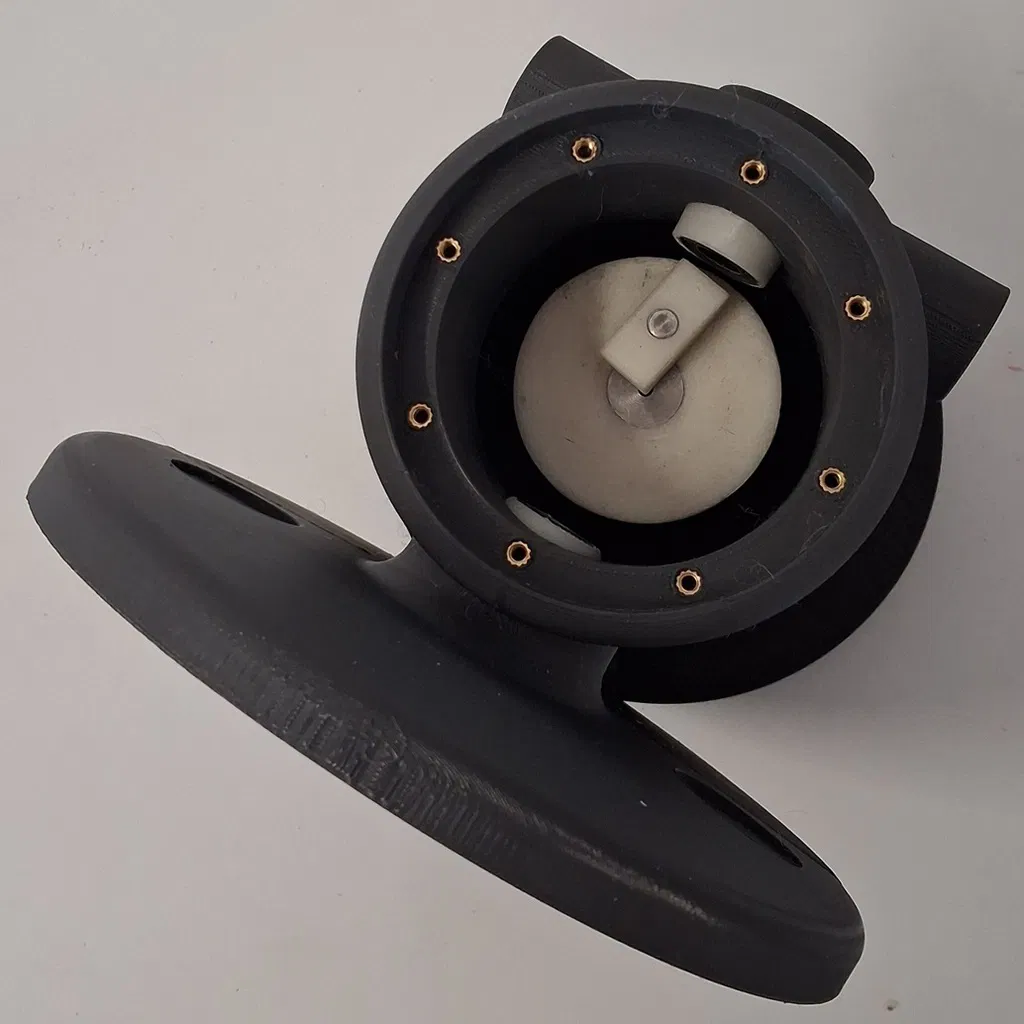

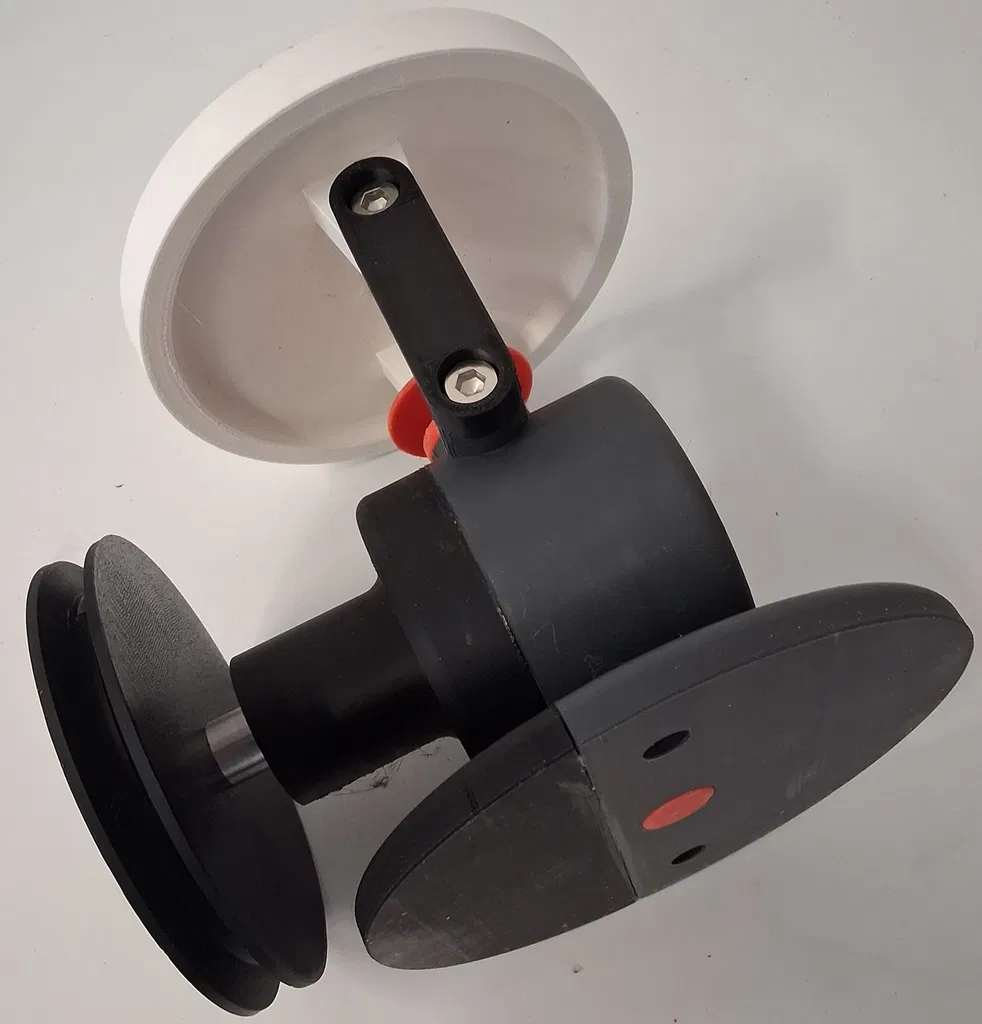

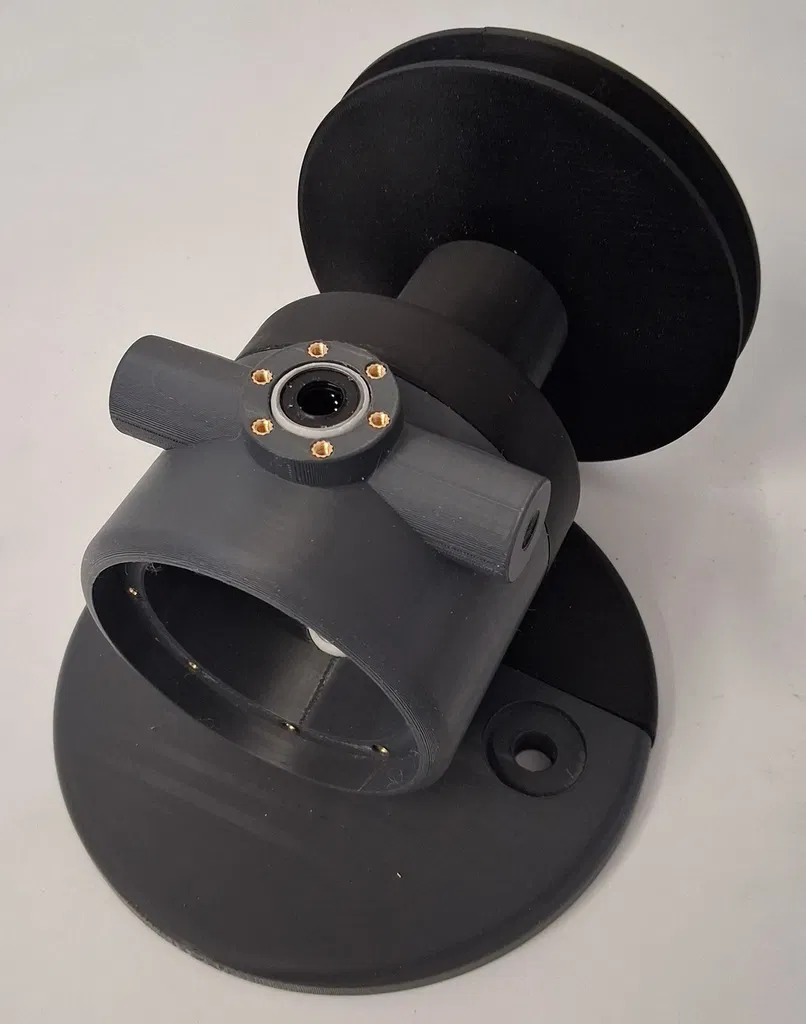

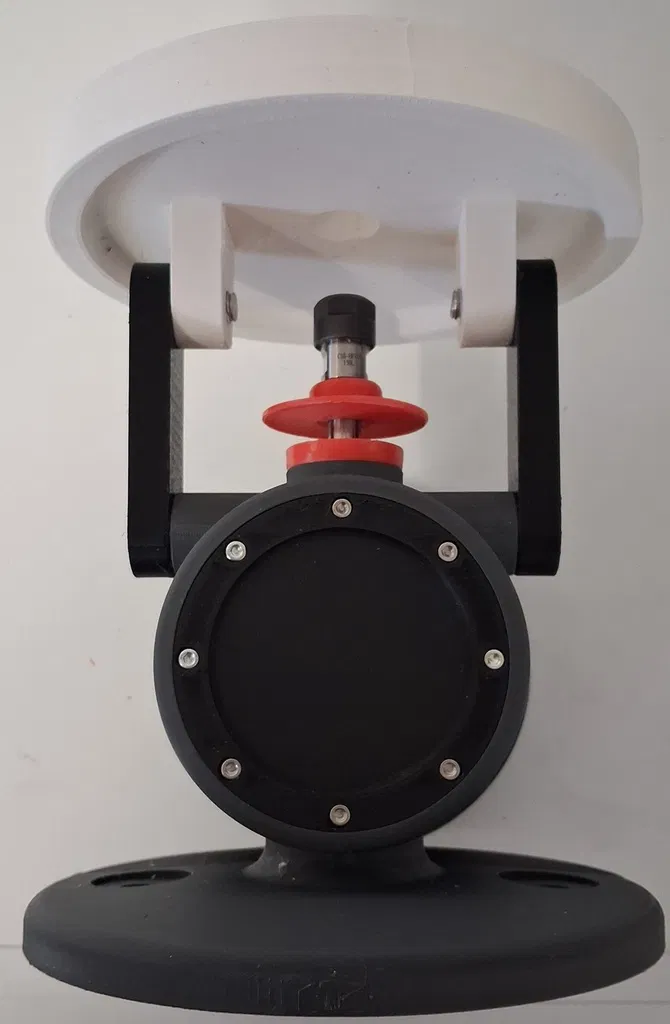

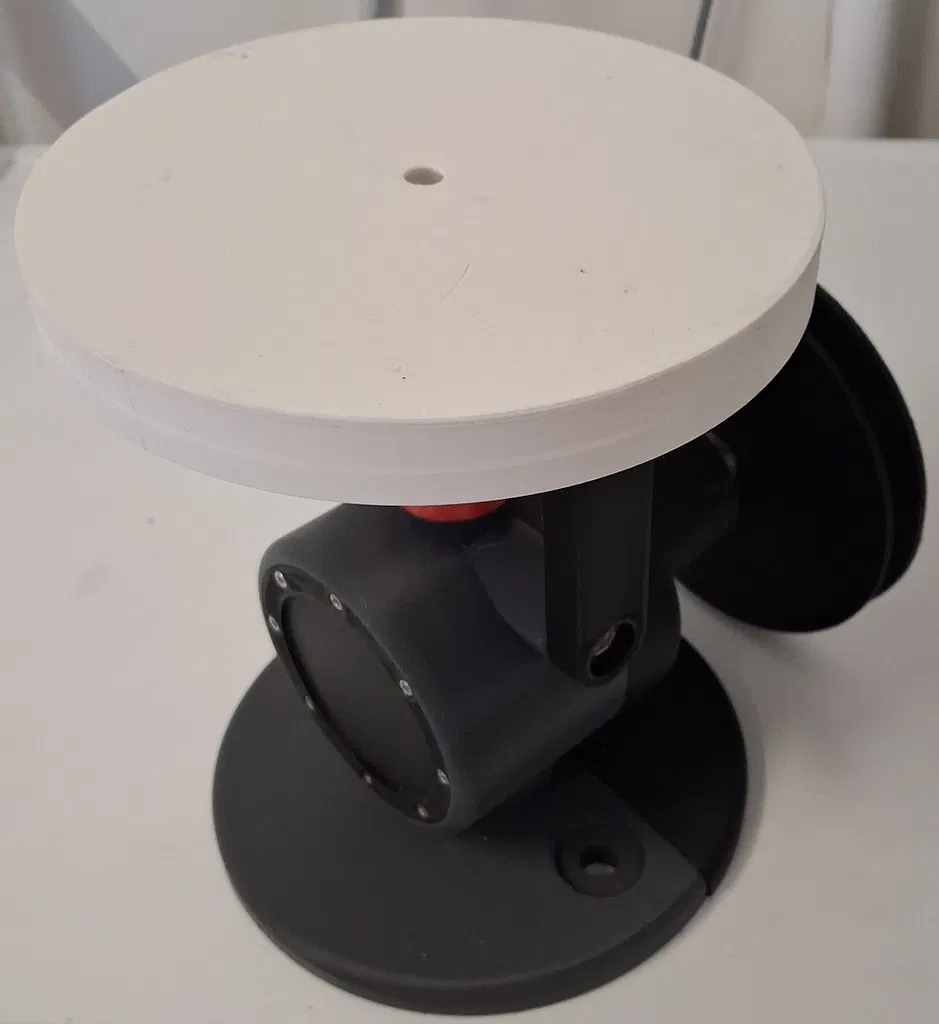

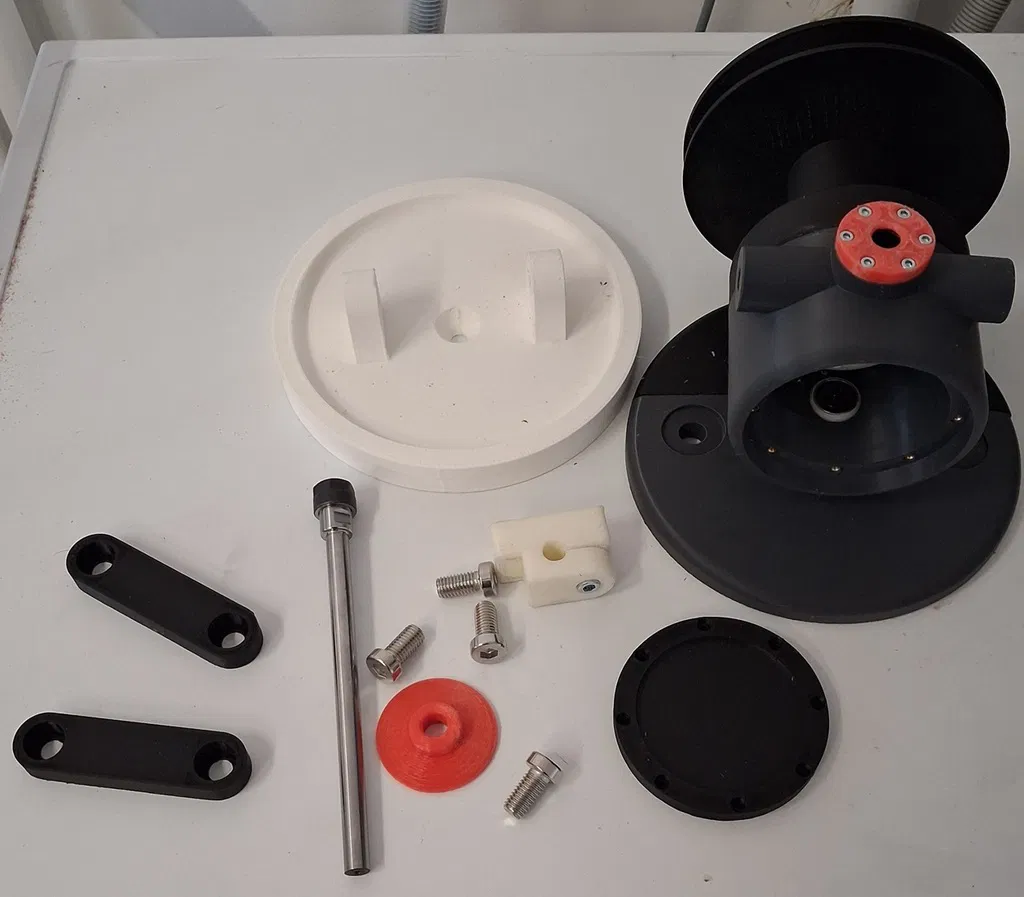

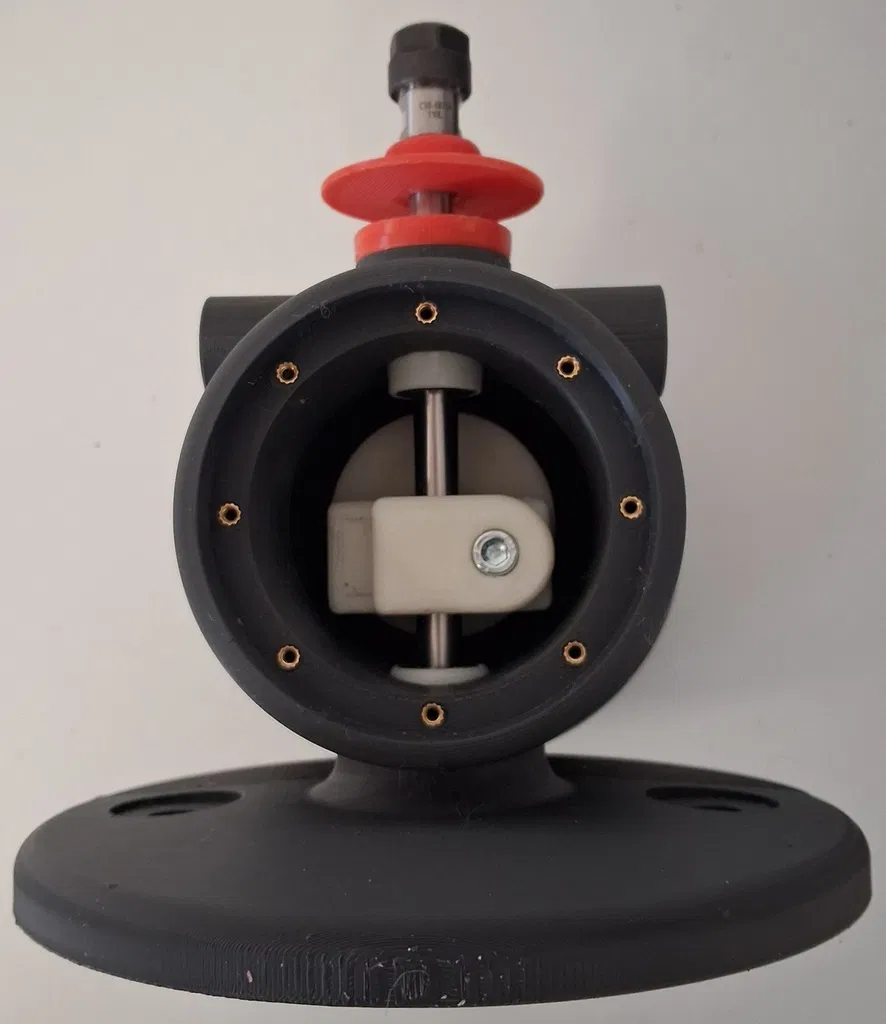

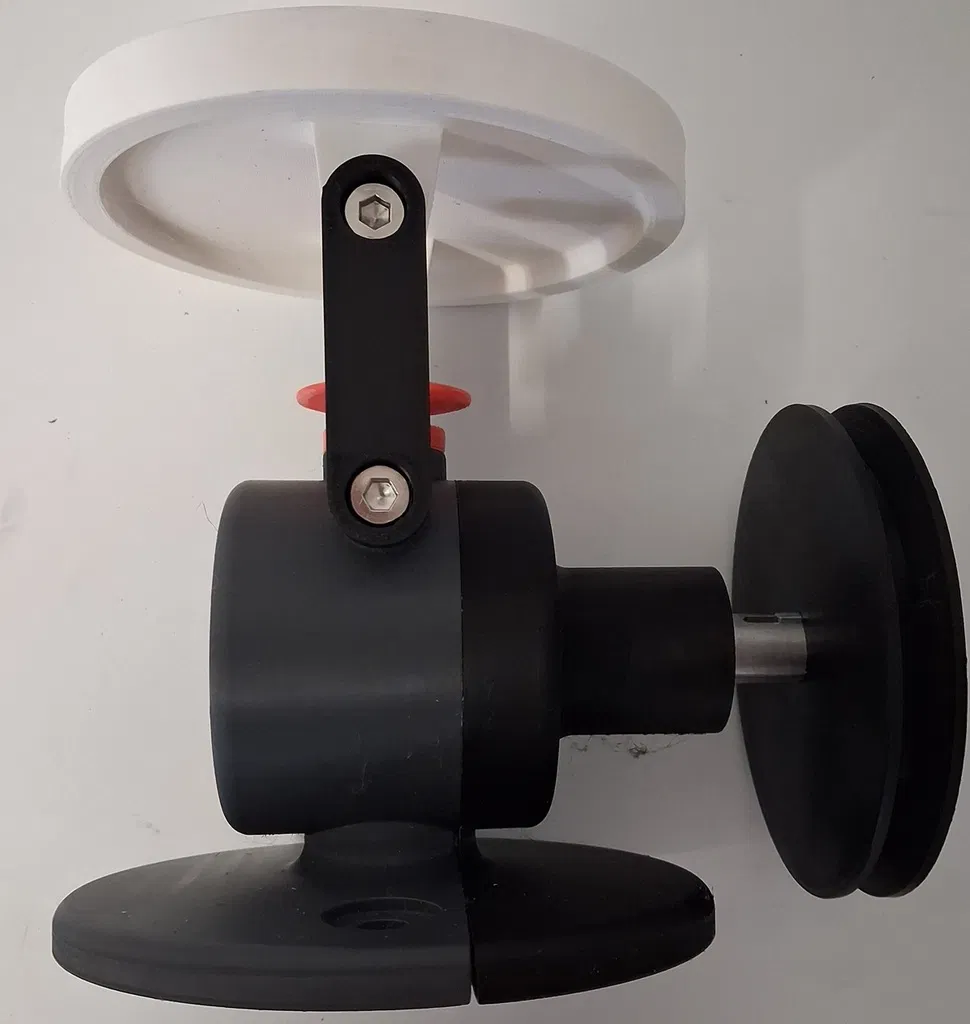

Mình đã in 3D và gia công phiên bản ER11. Chạy bằng máy khoan pin (1850 rpm) thì máy có hoạt động. Mới chỉ test chạy trong vài phút.
-
Chưa dùng bôi trơn.
-
Bearing được in bằng ABS. Nylon có lẽ sẽ là lựa chọn tốt hơn.
-
Phần “maincasting” được in bằng PLA.
-
Đã chừa lỗ chốt căn chỉnh 2mm cho cả maincasting và pulley.
