Khay/đế Gridfinity sắp xếp băng cuộn SMD (Gridfinity SMD tape organizer)

Cập nhật 2024/10/20: Mình đã cập nhật phần đế 5x1 để có thể chứa thêm 1 hộp, tổng cộng là 18. Đồng thời mình cũng thêm các biến thể bề ngang 1, 2, 3 và 4-unit, lần lượt chứa được 3/4*, 7, 11 và 14 hộp.

*Có 2 biến thể cho đế 1-unit. Vì 1 unit rộng 41.5mm nên nó vừa khít để nhét được 4 hộp. Tuy nhiên như vậy sẽ không còn chỗ cho các vách ngăn, có thể làm đế khó in hơn do các phần overhang. Nên mình kèm 2 phiên bản: một bản có vách ngăn chứa được 3 hộp, và một bản chỉ có tường bên (side-walls) chứa được 4 hộp.

Lưu ý: Mình chưa in thử bất kỳ mẫu cập nhật nào trong số này. Tất cả kích thước quan trọng đều giữ nguyên nên về lý thuyết sẽ hoạt động ổn, nhưng mình cũng giống R2-D2 ở chỗ thỉnh thoảng vẫn hay mắc lỗi, nên không dám đảm bảo 100%.

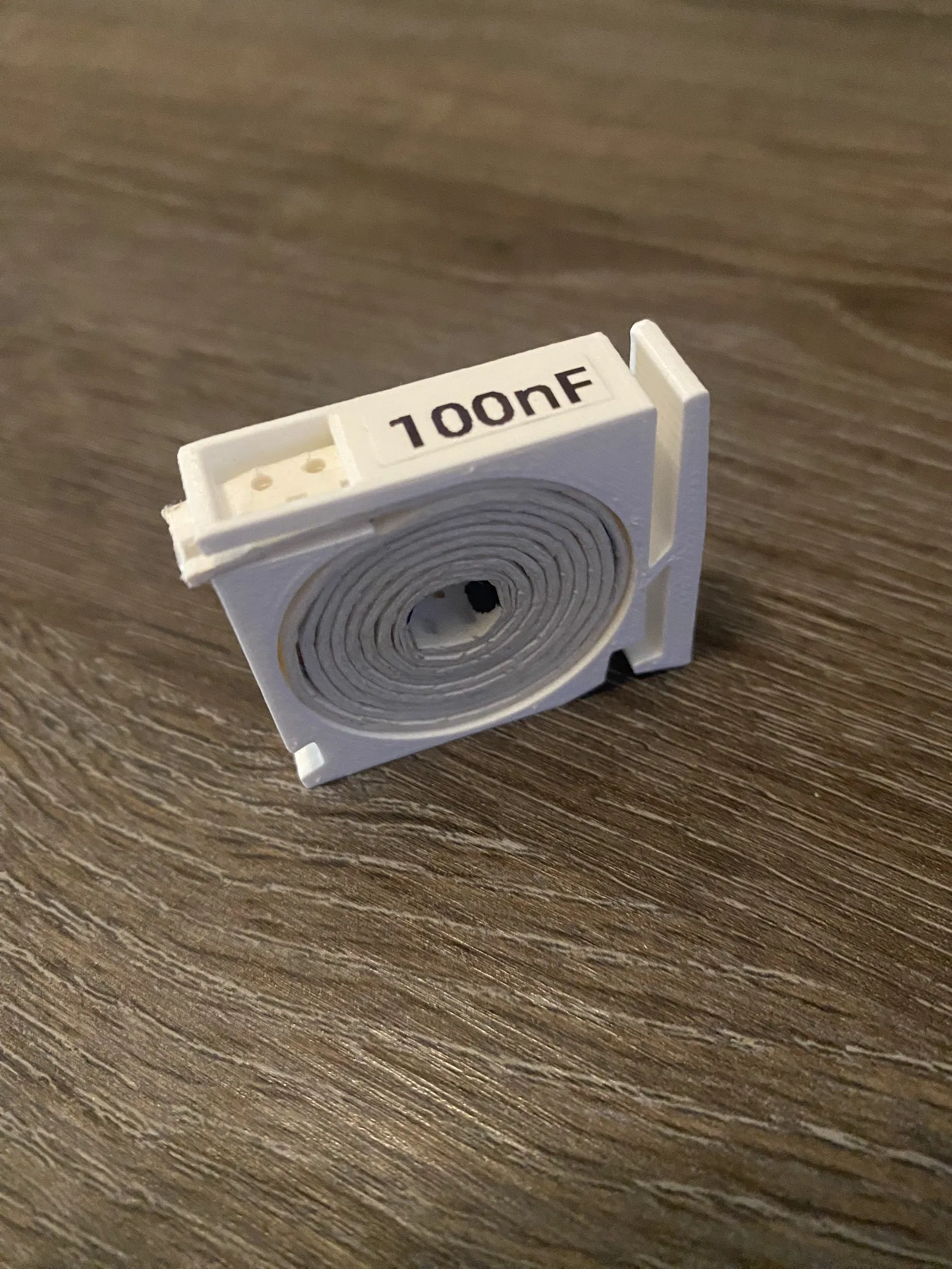

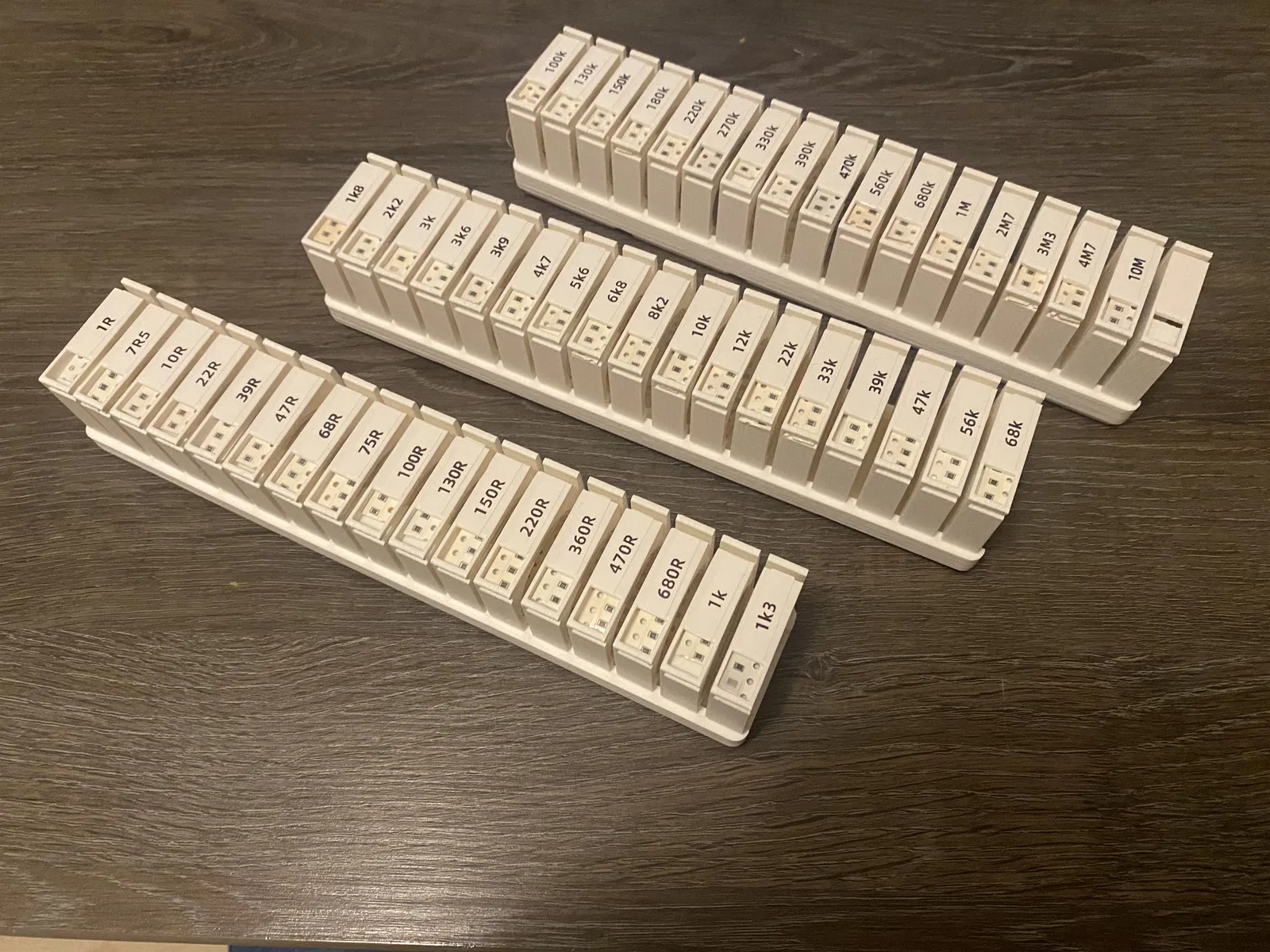

Hộp đựng băng cuộn SMD (SMD tape container) sẽ “click” vào phần đế, và phần đế có thể giữ 17 hộp cùng lúc. Mẫu này là bản remix từ thiết kế rất xịn của @MattWilde_295702.

Hộp của mình hơi lớn hơn (33.5x38.5 mm thay vì 30x35 mm) để khớp với kích thước lưới Gridfinity tốt hơn, và để bề mặt phía trên đủ rộng cho miếng label nhỏ nhất mà máy in nhãn của mình in được. Phần đế cũng được chỉnh lại để khớp với kích thước mới. Do kích thước lưới cố định không khớp chính xác với một số nguyên các hộp này, mình cũng thêm các vách ngăn mỏng giữa các khe đặt hộp để việc lấy ra và gắn lại dễ hơn một chút.
