Ngàm Tripod Gắn Anten & Adapter Dây Neo / Ground Radial (3/8-24)
Ngàm gắn anten thẳng đứng cho tripod Targus TGT-58TR, dùng hardware ren 3/8-24. Có thêm lỗ 6-32/8-32 để bắt dây ground radials và adapter cách điện để gắn guy lines/ground radials ở chân anten. In PETG.
Mô tả

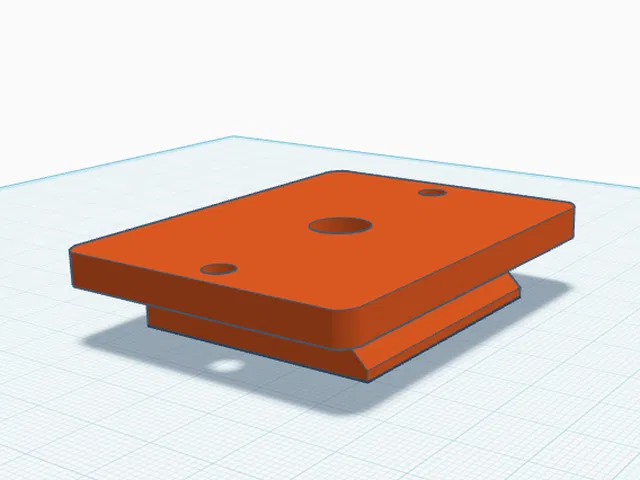

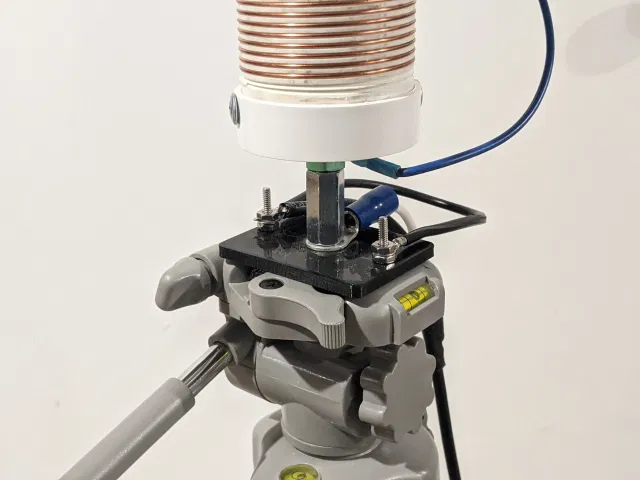

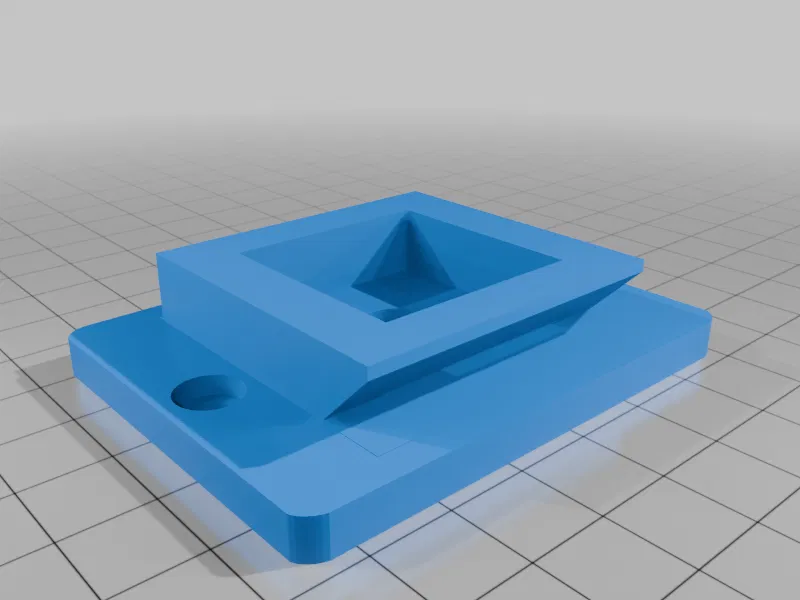

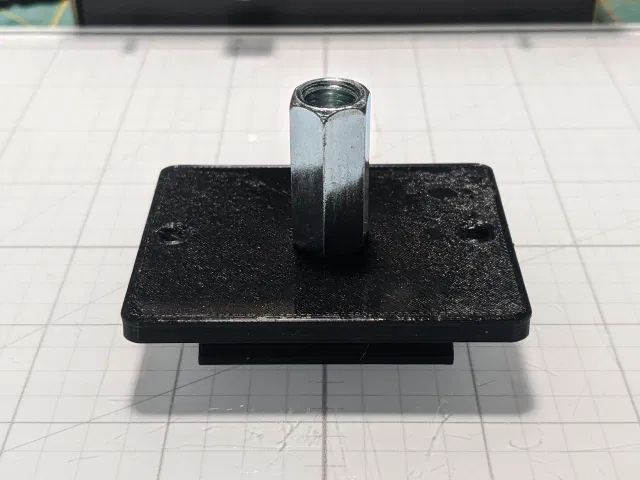

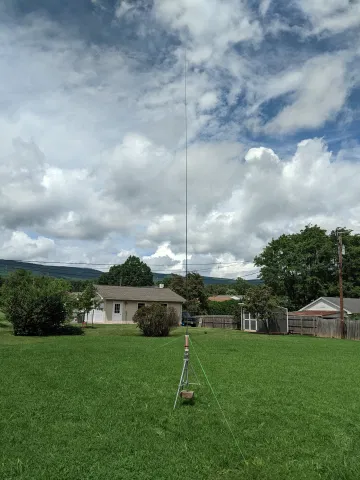

Mình tự làm cái ngàm gắn anten thẳng đứng lên tripod này cho cái tripod Targus TGT-58TR cũ để mang đi hoạt động amateur radio (portable). Ngàm được thiết kế để dùng với phần cứng ren 3/8-24 (telescoping antennas và loading coils) mà mình đang có.

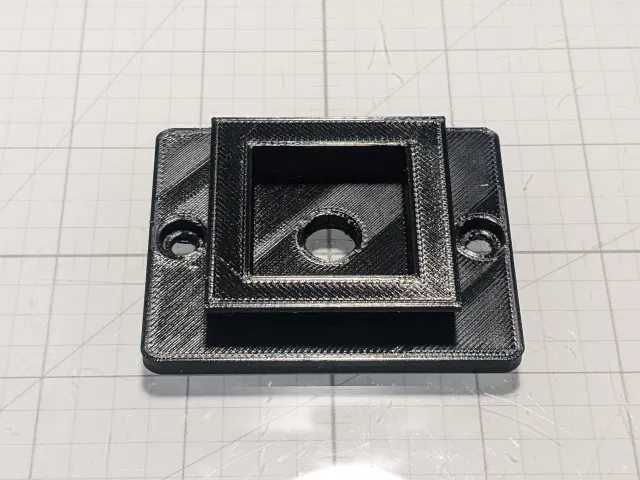

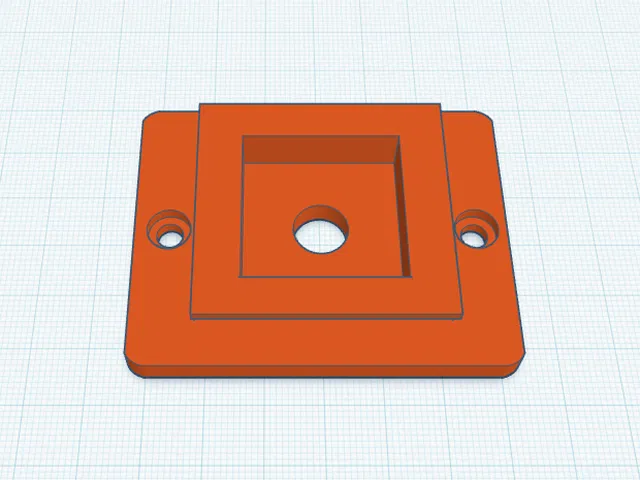

Ngoài lỗ giữa 3/8", còn có hai lỗ nhỏ hơn để gắn phần cứng 6-32 hoặc 8-32 nhằm bắt dây ground radials. Mỗi lỗ đều được khoét côn (countersunk) ở mặt dưới của ngàm để đầu vít máy 6-32 nằm phẳng, không bị cấn.

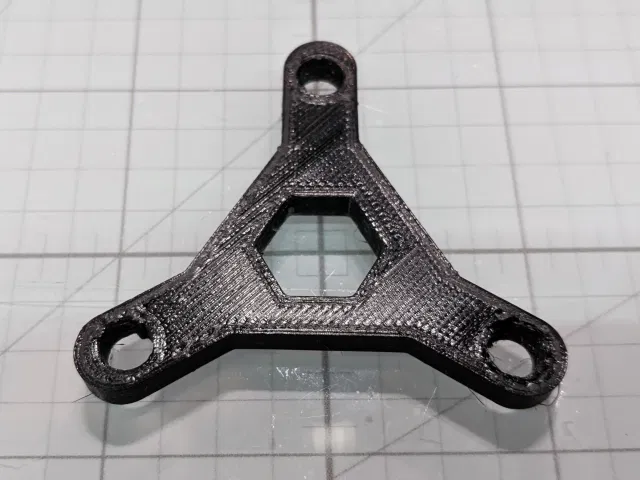

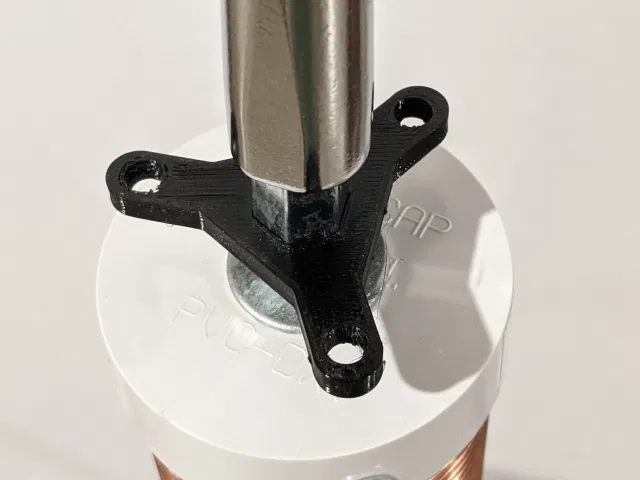

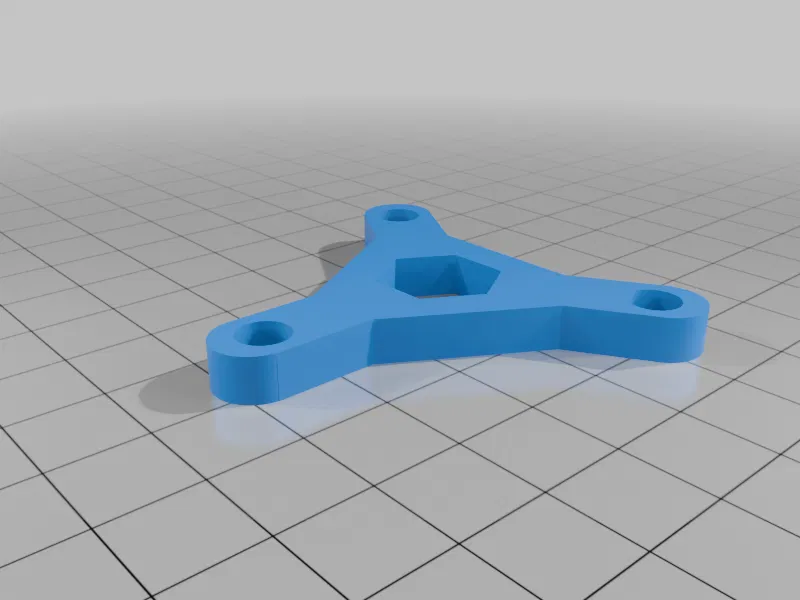

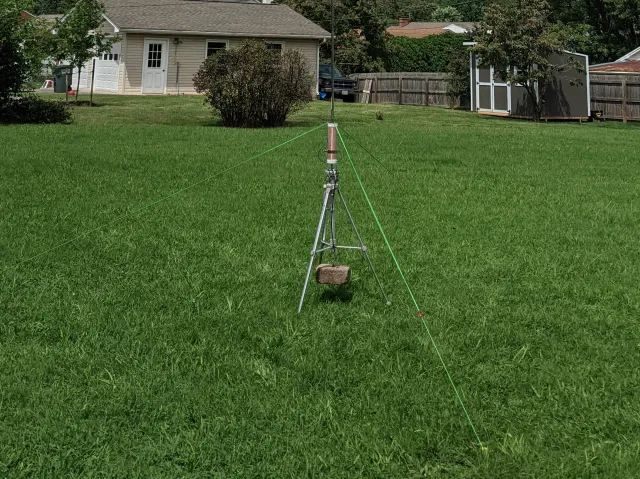

Kèm theo còn có một adapter chụp lên (và được cách điện khỏi) một đai ốc lục giác hoặc hex coupler ren 3/8x24, dùng để thêm guy lines hoặc ground radials ngay tại chân của phần tử phát thẳng đứng (vertical driven element).
Cả hai file đều được in bằng PETG.
